三维逆向测绘实战：从扫描点云到可加工图纸
老设备没有图纸，样件只有实物，竞品要拆解分析——这三种场景里，三维逆向扫描测绘是最快的入口。但扫一堆点云不等于拿到了图纸，从扫描到可加工模型之间，隔着一整套工程判断。
先把概念摆正：逆向不是「抄」，是把实物的几何信息数字化，再按设计意图重建。扫描仪负责采数据，工程师负责理解这个零件为什么长这样——哪里有装配关系、哪里有功能曲面、哪些尺寸是制造误差而不是设计意图。分不清这两者，逆出来的模型就是废品。
一、扫描：精度从准备开始
扫描质量八成取决于准备工作：哑光处理反光面、按工件尺寸选设备（小件上蓝光拍照式，大件上手持激光）、标志点布局避开特征区。点云密度不是越高越好，平面区域低密度、曲面和棱边高密度，数据量可控还保留特征。涡轮叶片这类复杂曲面，多角度拼接的累计误差要控制在丝级，靠的就是标志点和转台的配合。
反光和黑色吸光件是扫描的两大天敌：涡轮叶片这种镜面件要喷极薄一层显像剂，喷厚了直接吃掉精度；深孔和凹槽则靠延长曝光加补光一点点抠。这些准备多花半小时，后期数据处理能省半天。
二、数据处理：点云到曲面
- 对齐拼接：多站扫描先粗对齐再精配准，公共区域冗余数据该删就删；
- 去噪补洞：噪点要滤，但棱边和细小特征不能一起磨平，这是新手最常犯的错；
- 网格优化：三角网格减面保特征，为后续曲面重建留一个干净的底。
三、逆向建模：重建设计意图

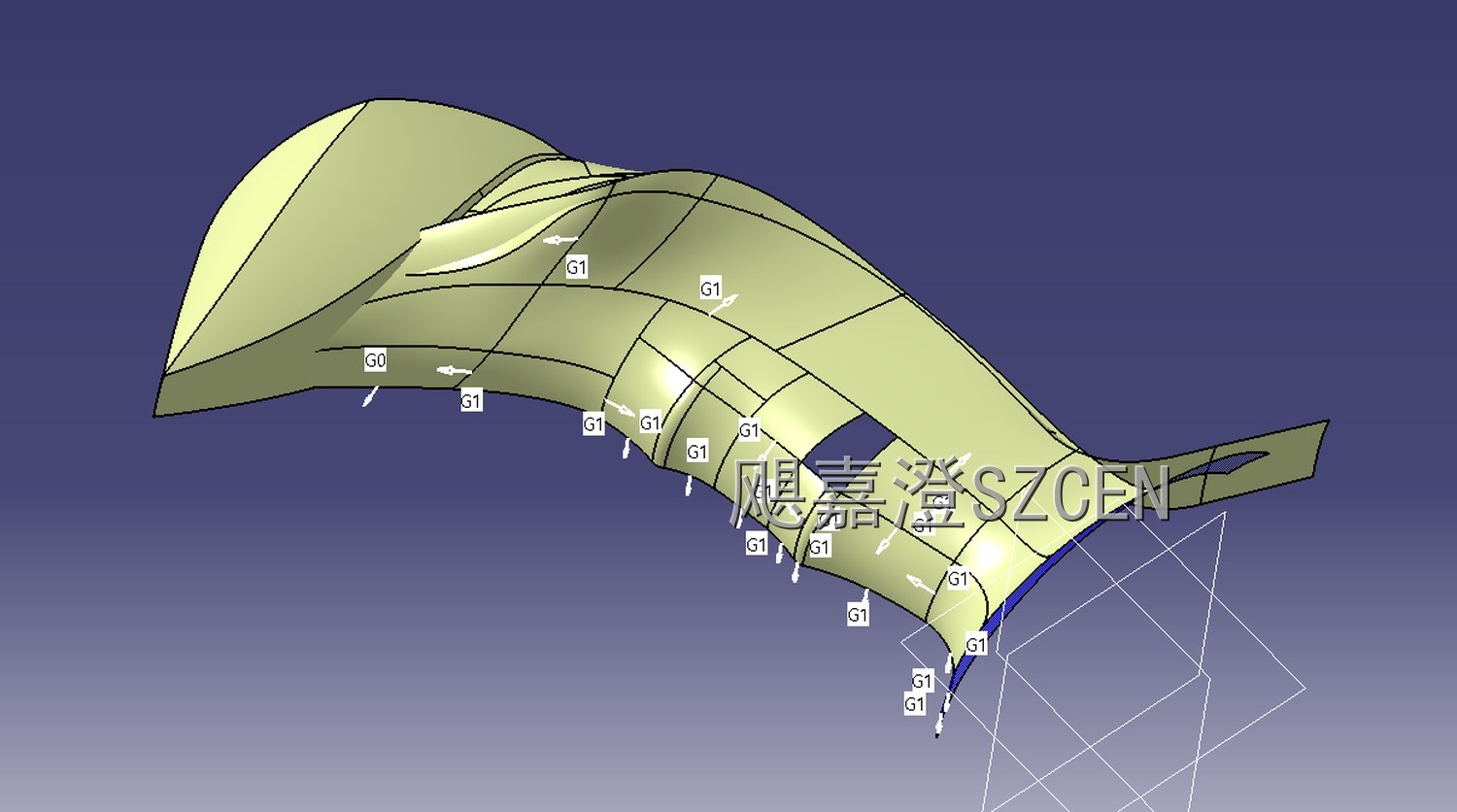

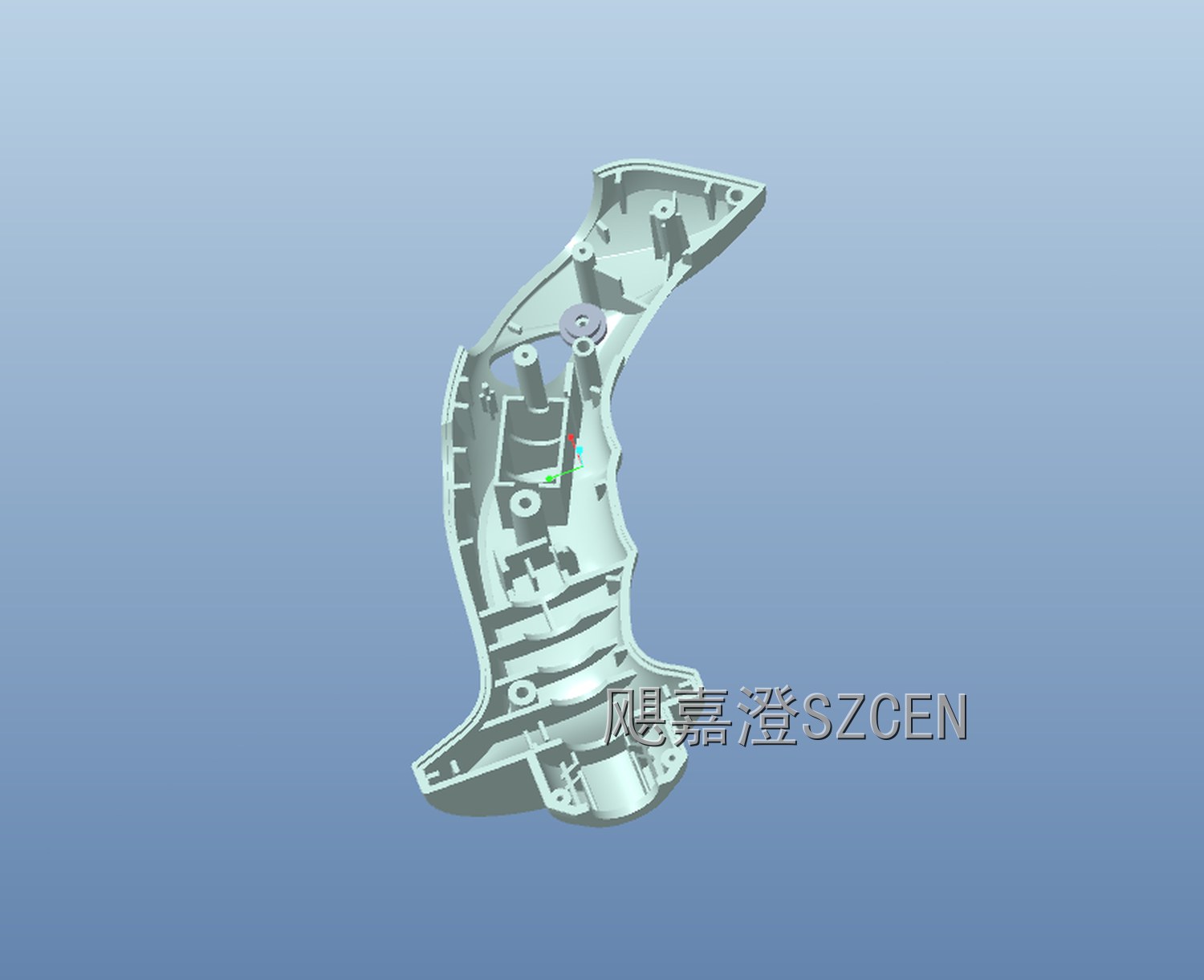

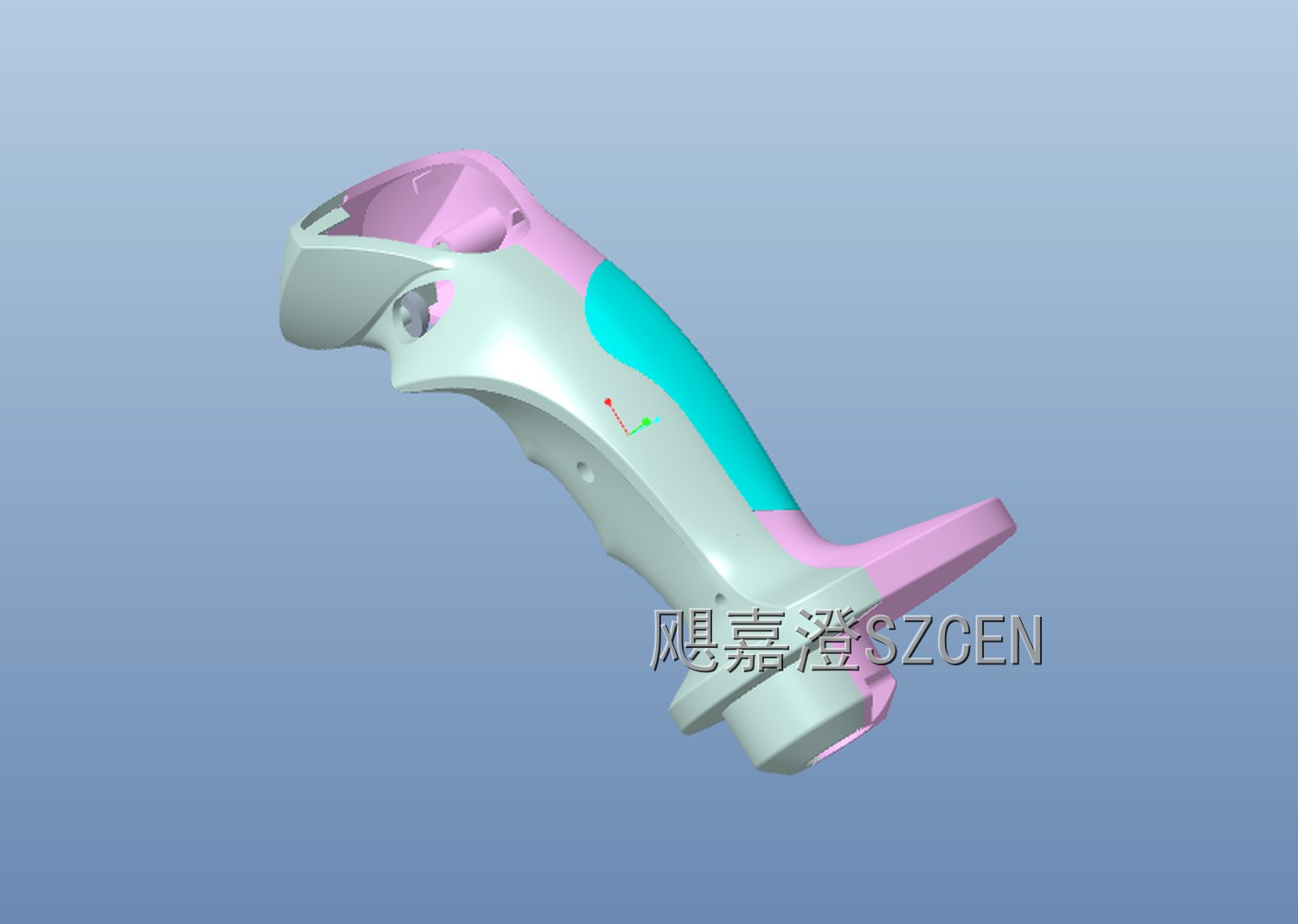

这是逆向工程的核心环节。规则特征——孔、轴、平面、圆角——按拟合结果重建并取合理公称值，实物上 19.97 的孔，图纸上就是 20；自由曲面按点云偏差分析控制拟合精度，关键配合面收敛到 0.05 毫米内，外观面保证光顺。汽车件项目里，我们还会把批量样件的尺寸散布考虑进去：单件扫出来的尺寸可能正好踩在公差边缘，多扫几件取中值，重建的公称值才站得住。逆向模型的基准体系也要还原装配逻辑：以安装面为基准 A、定位孔为基准 B/C，和实物的装配顺序对齐，后续检具才能照图验收。建完模型还要反回去和点云做偏差色谱分析，超差区域回头重修，合格才出图。
四、出图交付：能加工才算完
逆向的终点不是漂亮的数模，是能指导制造的图纸：关键尺寸标注公差、配合面注明粗糙度、GD&T 基准体系和实物装配关系对齐。医疗器械、汽车零部件这类有追溯要求的行业，还要保留扫描原始数据和偏差报告备查。
交付物也不止一张图：数模（STP）、工程图（含 GD&T）、偏差色谱报告、原始点云，四样打包才算完整交付。客户后续要改型，直接在数模上正向修改，逆向数据就成了可迭代的资产，而不是一次性买卖。我们自己的档案里，每个逆向项目的点云和报告至少保留三年，客户产线出了问题随时能回溯比对。
【飓嘉澄点评】我们的逆向流程是「扫描—重建—比对—出图」四步闭环：蓝光拍照式加手持激光覆盖大小件，建模时规则特征回归公称值、自由曲面做偏差收敛，交付前必出点云偏差色谱报告。从涡轮件到汽车件再到医疗器械，靠这套流程，逆出来的图纸直接能上产线。逆向测绘的价值不在快，在「一次做对」。
