医疗设备的电磁兼容与开孔设计

医疗设备的外壳不只是外观件，还是电磁兼容的第一道防线。造型想要的通透感靠开孔实现，而开孔恰恰是屏蔽的漏洞。本文从孔径、孔距、风道、导电处理到整改预留，讲清外壳在电磁兼容与散热之间该怎么取舍。

一、冲突点：开孔率与屏蔽效能

电磁兼容本质是两条：设备不干扰别人，别人也干扰不了设备。金属外壳天然是最好的屏蔽体，一旦开孔，屏蔽效能随开孔面积和最大孔径下降。经验判断是，开孔最大尺寸控制在关注频段最短波长的二十分之一以下，屏蔽效能基本能保住二十到四十分贝。

按这个尺度估算，常见关注频段对应的孔径上限只有几毫米，也就是说大面积的装饰性格栅必须拆成小孔阵列，而不是开几条长条缝。长条缝是屏蔽的大敌，缝的长边会形成缝隙天线，同样面积下泄漏远高于圆孔阵列。

二、开孔形式：小孔阵列与波导板

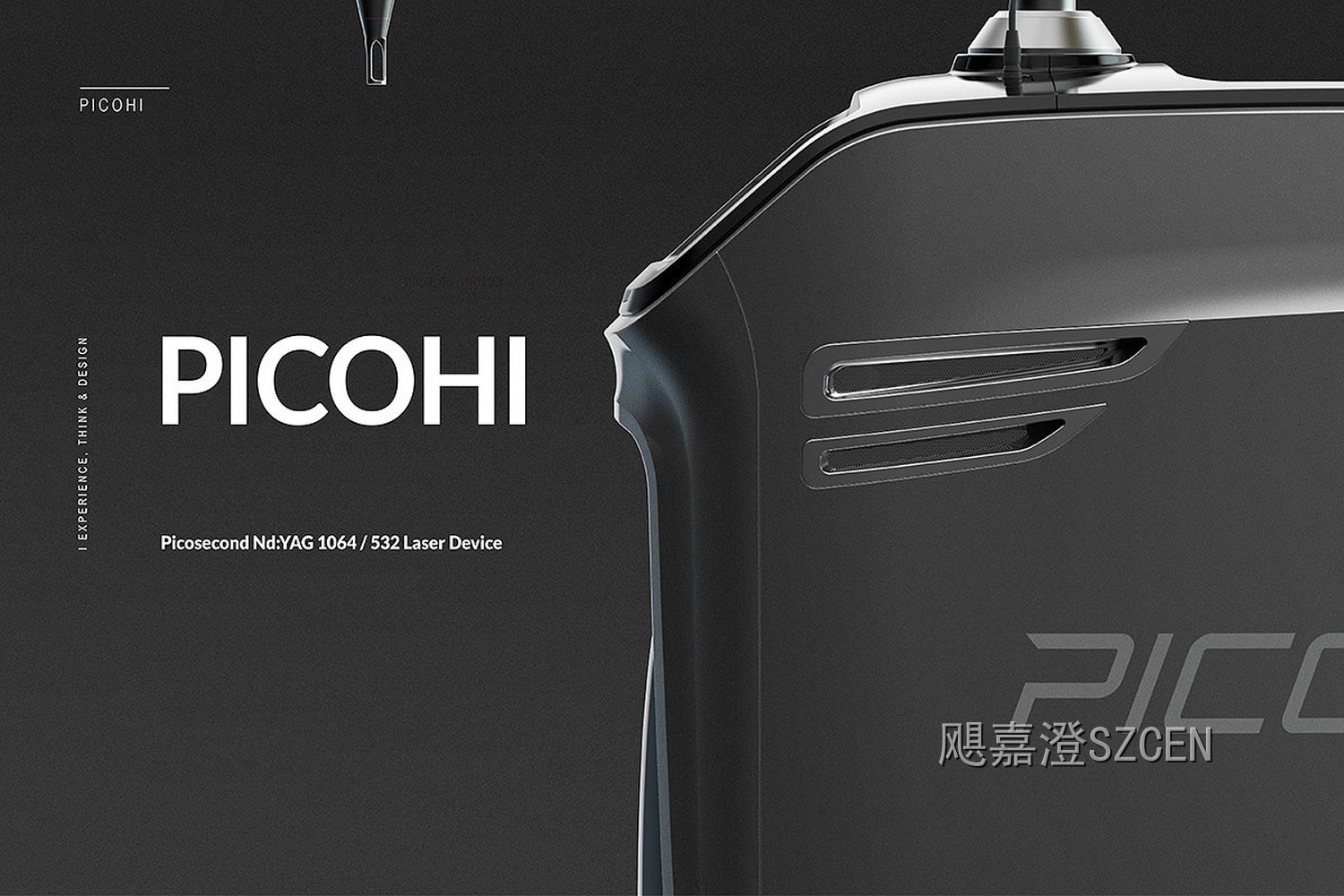

散热进风口最实用的做法是圆孔阵列或六边形孔阵列，孔径三到五毫米，孔间距控制在孔径的一点二到一点五倍，保证开孔率的同时把单个孔径压住。屏蔽要求更高的部位改用蜂窝波导通风板，它在厚度方向上形成截止波导，通风不漏波。

出风口可以比进风口宽松一些，因为热风侧通常远离敏感电路。常见做法是把进出风口分区布置，进风在前脸下部，出风在顶部或后上方，中间用风道隔开避免热风回流。风道本身用钣金折弯件做，兼作屏蔽隔墙，一举两得。

三、缝隙、门板与导电处理

真正让屏蔽失效的往往不是孔，是缝。门板与门板、门板与机架之间的缝隙长度动辄几百毫米，远超波长尺度，必须做导电连续化：用导电衬垫、铍铜簧片或导电布胶带沿缝隙填充，压缩量控制在百分之二十到三十，既导电又不影响关门手感。

涂层件要特别注意，阳极氧化膜和粉末涂层都是绝缘的，搭接面必须局部遮蔽或打磨露出基材，再压接地端子。我们会在图纸上逐个标出接地点位置、线径和处理方式，施工阶段逐点拍照验收，漏一个接地点，整改时就要拆整机。

四、塑料外壳与视窗的导电化

全塑料外壳没有屏蔽能力，需要额外做导电层：真空镀、导电漆或内贴导电箔。三种方案里导电漆成本最低但耐久性一般，真空镀屏蔽效果最好但成本高，导电箔适合局部补强，比如视窗周围的缝隙区域。

另一个风险点是视窗。大面积透明视窗是屏蔽薄弱环节，解决办法是用带导电丝网的屏蔽玻璃或内侧加透明导电膜，边框四周做三百六十度导电搭接，不能只在两侧点接。视窗面积越大，边框处理越要仔细，这是后期整改最难的一处。

五、整改空间提前留在图纸上

电磁兼容测试一次通过靠运气，能靠的是前期预留整改空间。我们会在外壳设计时留三处余量：屏蔽衬垫的安装槽位、接地螺钉的备用孔位、滤波器和磁环的安置空间。测试不通过时这些位置能直接加装措施，不用重新开模。

还有一个经验是把易干扰模块与敏感模块在布局阶段分开，中间留钣金隔墙。很多整改到最后都是改布局，而布局是外观冻结前唯一还能低成本调整的东西。把测试安排在样机阶段而不是量产前，是性价比最高的顺序。

【飓嘉澄点评】电磁兼容这件事，我们坚持让结构工程师和硬件工程师同时参加外观评审。开孔率、孔径、缝隙处理这些看着是工艺细节，实际上决定了设备能不能拿到注册证。外观设计师懂一点屏蔽常识，方案返工率能降一大半。
