B超台车 - 产品外观设计

 项目概述
B超台车是医院超声科、门诊、体检中心常用的超声诊断承载设备，用于放置B超主机、显示屏、操作面板、探头及辅助耗材。传统B超台车存在主机与屏幕连接松散、线缆外露、操作区布局不合理、移动笨重等问题，影响医生诊断效率与科室整洁度。

项目目标：打造集成化B超台车外观方案，强化显示屏、操作控制台、主机柜和移动底盘的一体化关系，优化探头管理与理线结构，兼顾医疗洁净感、操作便利性和转运稳定性。

一、外观设计（ID）

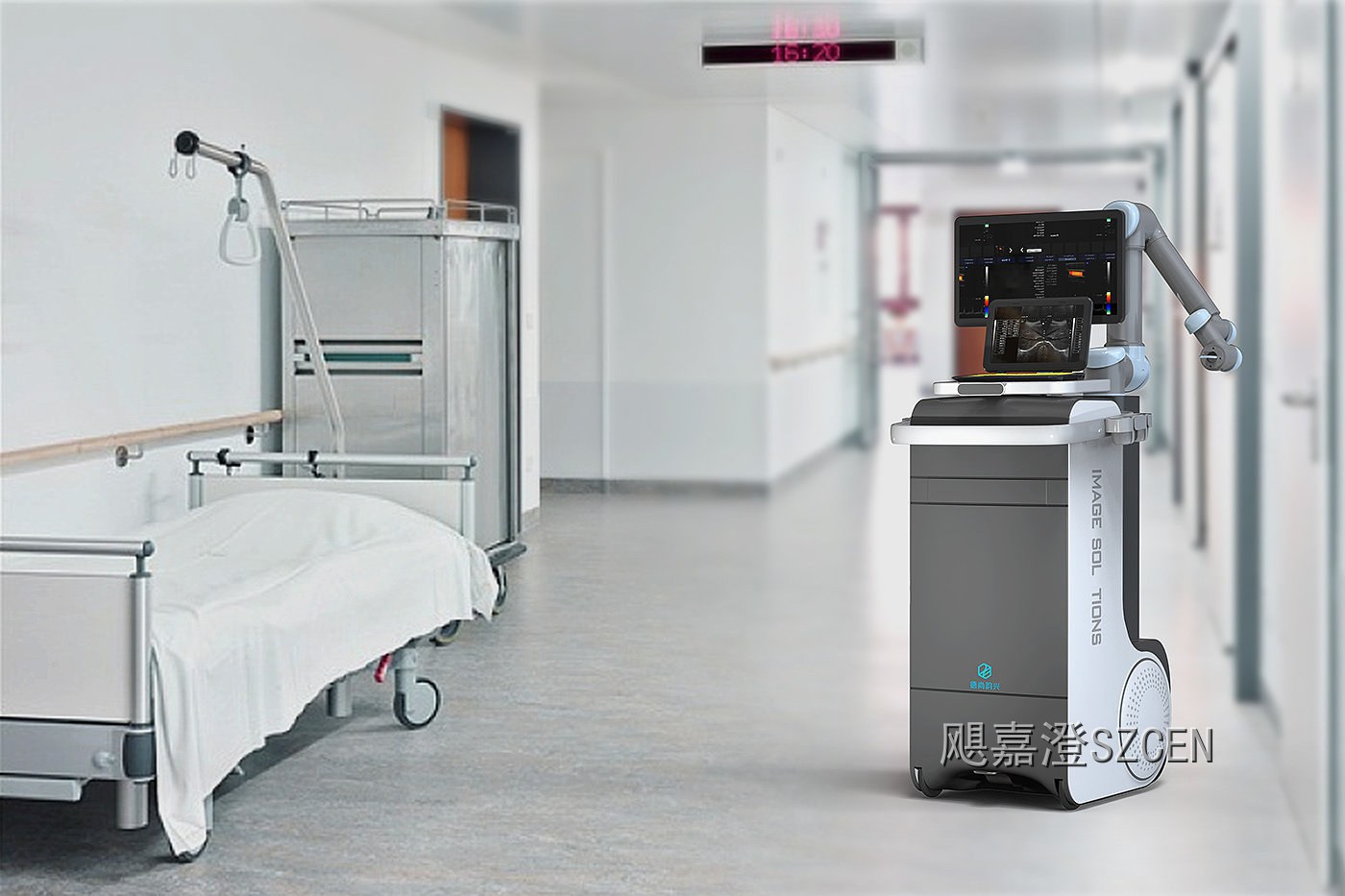

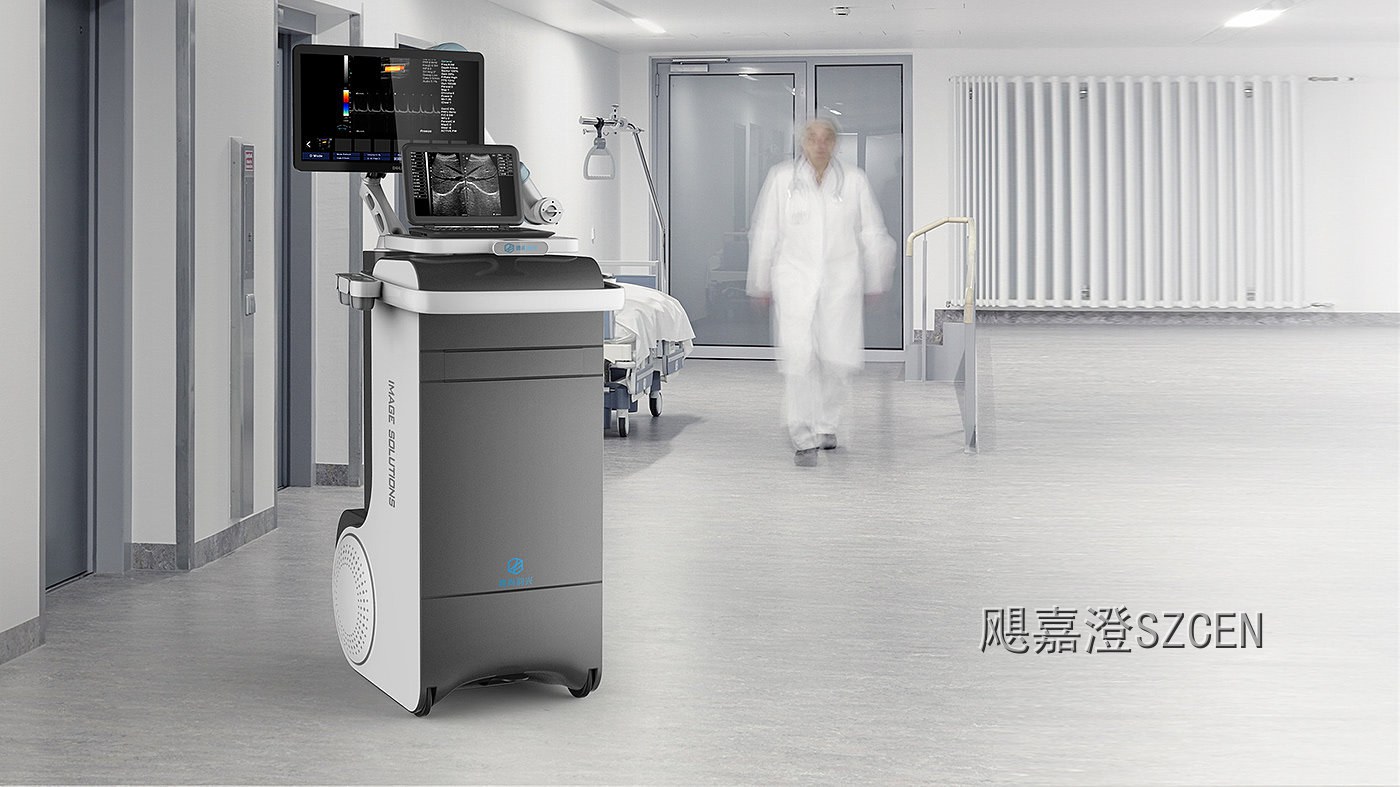

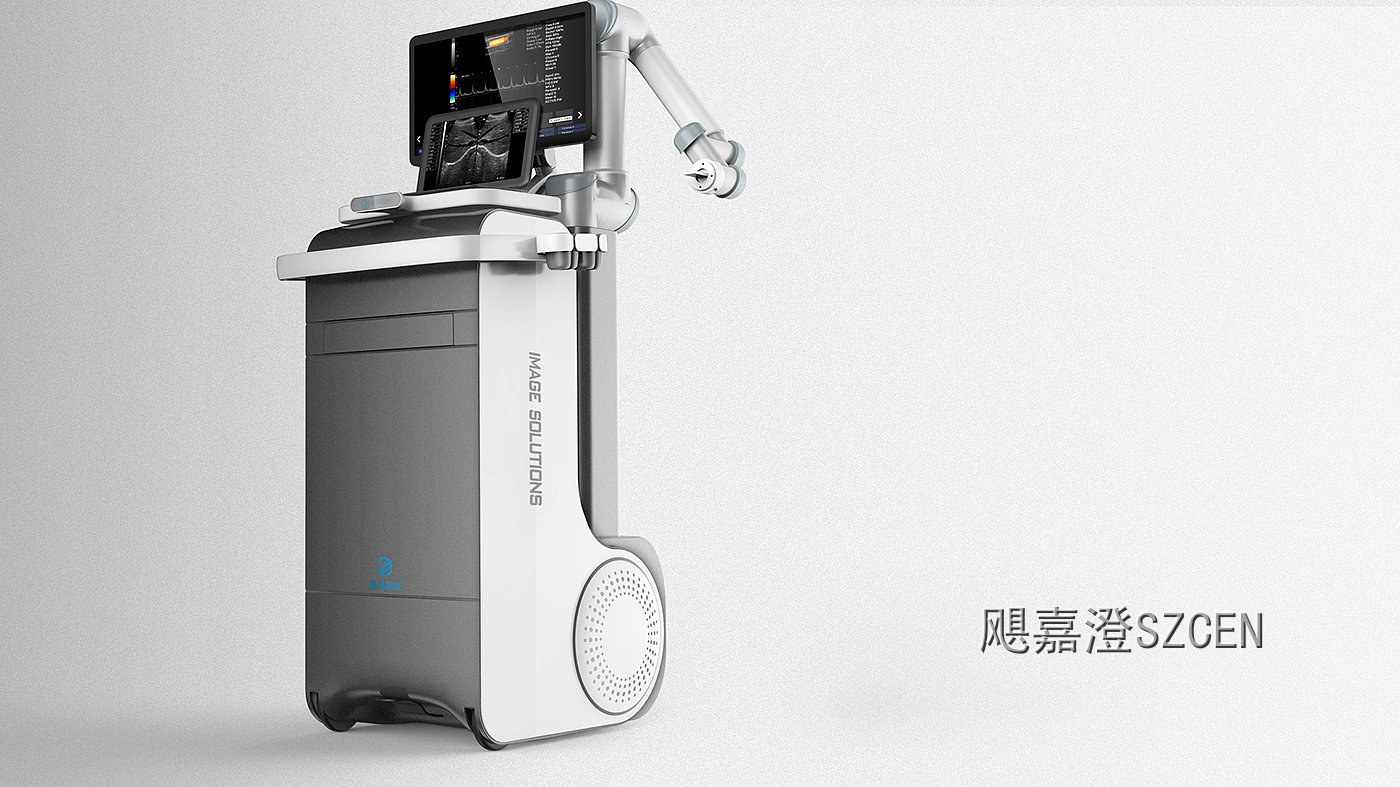

1. 整体形态：
采用“悬浮显示屏 + 操作控制台 + 竖向主机柜 + 移动底盘”的结构关系，视觉重心稳定，柜体线条简洁，适合医院走廊、超声检查室和体检中心使用。

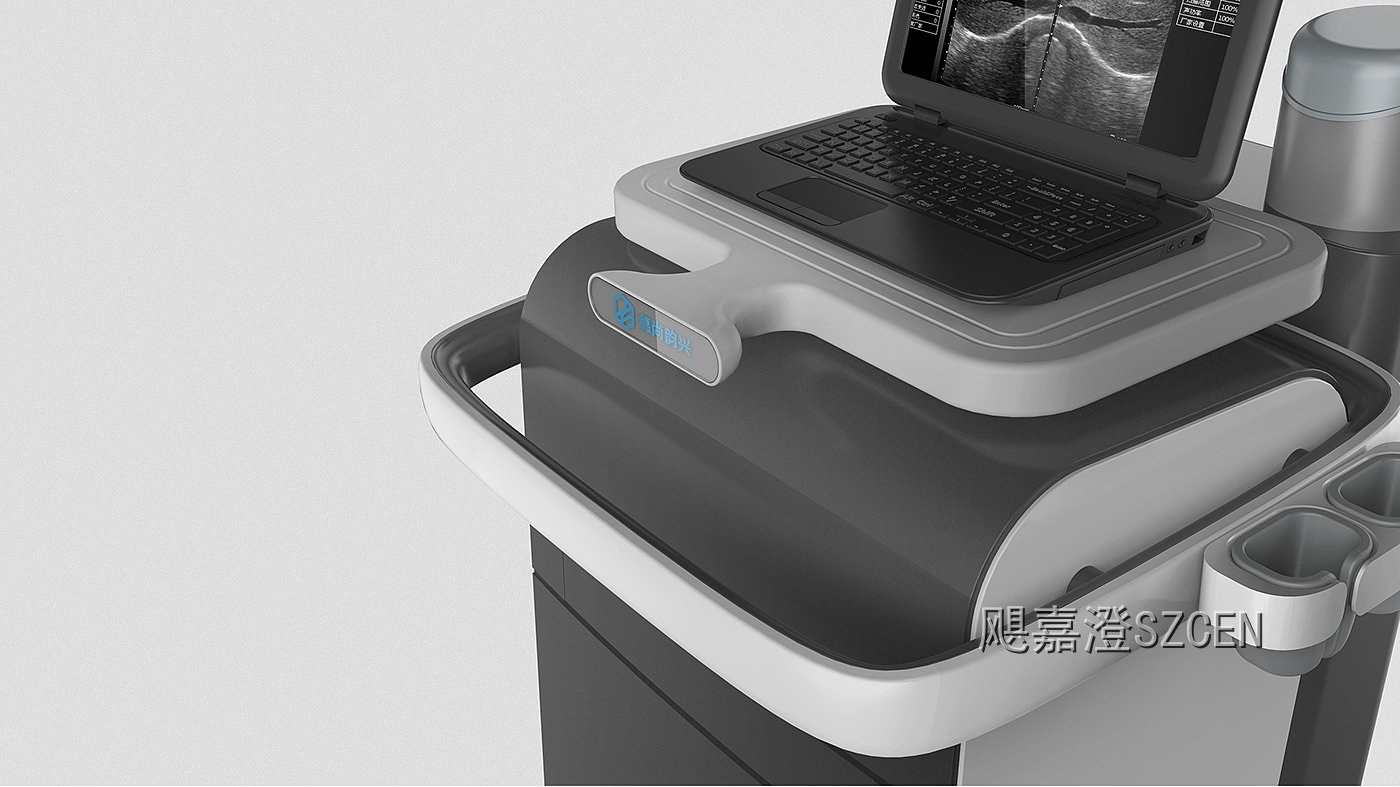

2. 显示与控制台：
显示屏通过悬臂或支架悬浮于操作区上方，便于医生查看超声图像；控制台集成操作按键、旋钮或轨迹球区域，常用操作集中在手指可达范围内，减少手部移动。

3. 柜体与功能分区：
竖向主机柜用于容纳B超主机、电源、计算机模块和接口面板；正面可设置抽屉、储物格或耗材槽，侧面集成探头挂架，方便多枚超声探头有序取放。

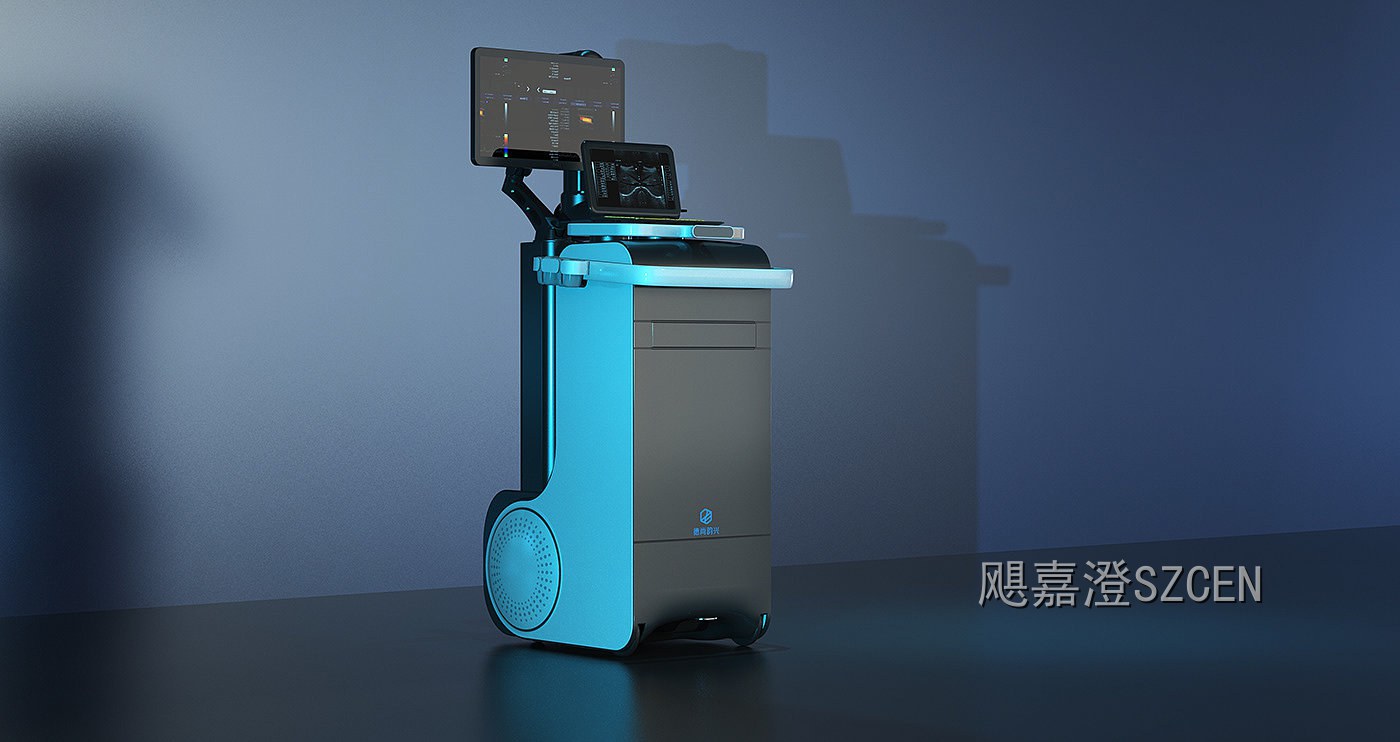

4. 材质与色彩：
主体采用医用白、浅灰与深灰分区，屏幕边框和操作区使用深灰强化视觉层级；外壳为医用级ABS/PC或哑光喷涂钣金，表面耐消毒液擦拭，圆角过渡减少磕碰风险。

亮点标签：B超台车外观设计 | 悬浮显示屏 | 集成操作控制台 | 超声探头管理 | 医用移动工作站


二、结构设计（MD）
1. 屏幕支撑结构：
显示屏支架需承载大屏重量，支持俯仰、旋转或伸缩调节；内部设置转轴、铰链和锁紧机构，外部隐藏信号线与电源线，避免外露缠绕。

2. 控制台安装结构：
操作面板内部承载按键板、编码器、轨迹球、接口板和显示副屏，需要做好定位安装、电磁屏蔽与拆卸维护结构，保证长期操作不晃动。

3. 主机柜结构：
下部柜体采用钣金支架与模块化隔仓，放置超声主机、电源、计算机模块和散热组件；强弱电分区，预留检修通道和散热风道。

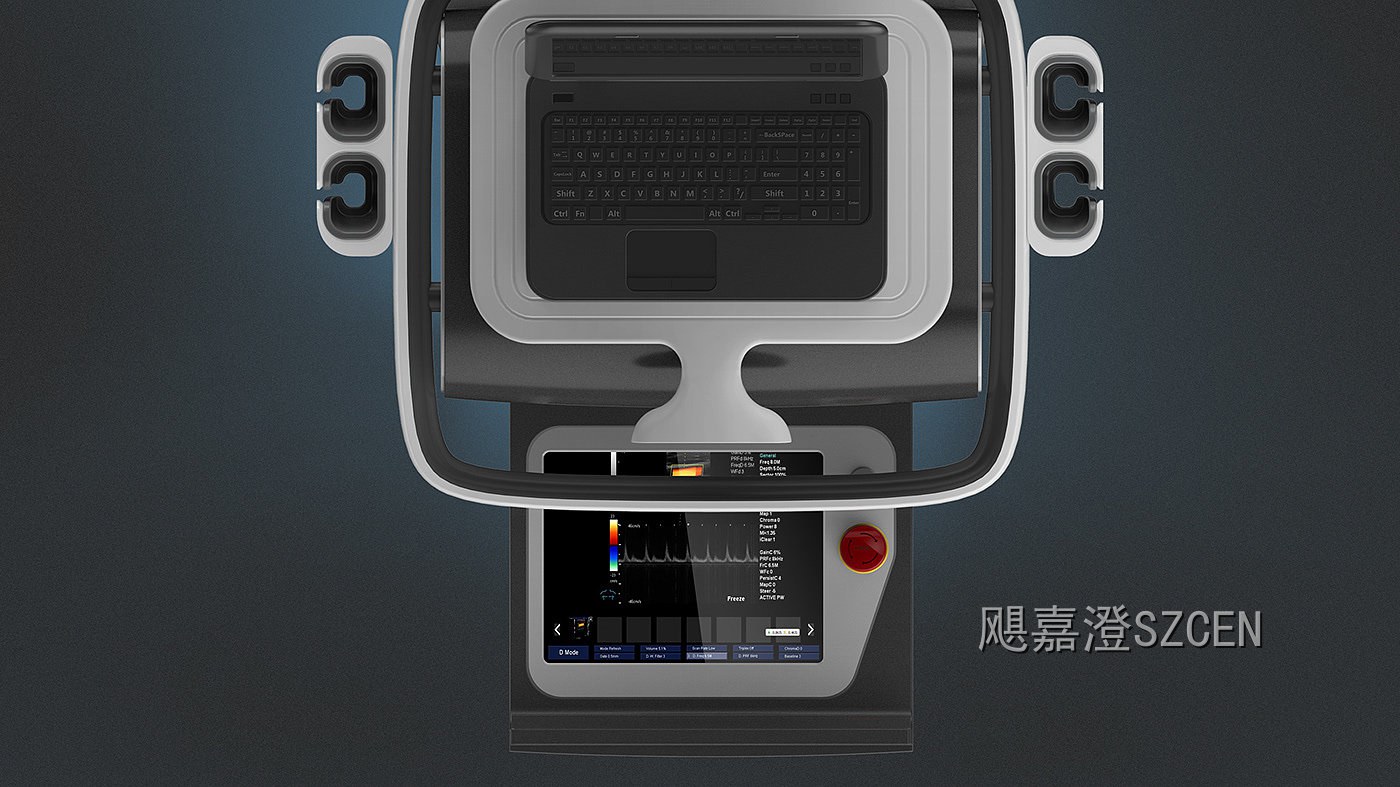

4. 探头与理线结构：
侧面设置探头挂孔、卡槽或挂架，减少线缆缠绕；柜体内部设置走线槽，使超声探头线、电源线和数据线有序收纳。

5. 移动底盘结构：
底部采用医用静音万向轮，带刹车锁止；柜体下部配重，防止屏幕外展时前倾；脚轮周围收口设计，便于清洁地面灰尘。

亮点标签：屏幕悬臂支撑结构 | 集成控制台结构 | 主机柜模块化结构 | 探头挂架结构 | 医用移动底盘


三、样品制作
1. 外观手板：CNC加工医用级外壳、屏幕边框、控制台和台车装饰件，进行哑光喷涂、丝印和装配，验证整机比例、医疗感和模块分区。
2. 结构手板：3D打印屏幕支架、铰链、探头挂架、导轨和柜体支架，测试屏幕调节、控制台装配、线缆隐藏路径和结构稳定性。
3. 功能样机：集成显示屏、操作模块、B超主机相关电气组件和脚轮系统，进行结构稳定性、散热、耐久和临床操作模拟测试，形成可展示的B超台车样机。

亮点标签：医疗级外观手板 | 悬浮屏结构样机 | 控制台功能样机 | B超台车集成样机
