手术动力系统外观设计

内部分区模块化腔体，独立防尘散热风道，搭配标准化手柄快插接口。项目覆盖外观造型、医用结构开发、三维逆向测绘、医疗样机制作，完成手术类医疗设备从概念到功能样机的全流程落地。

一、外观设计（ID）

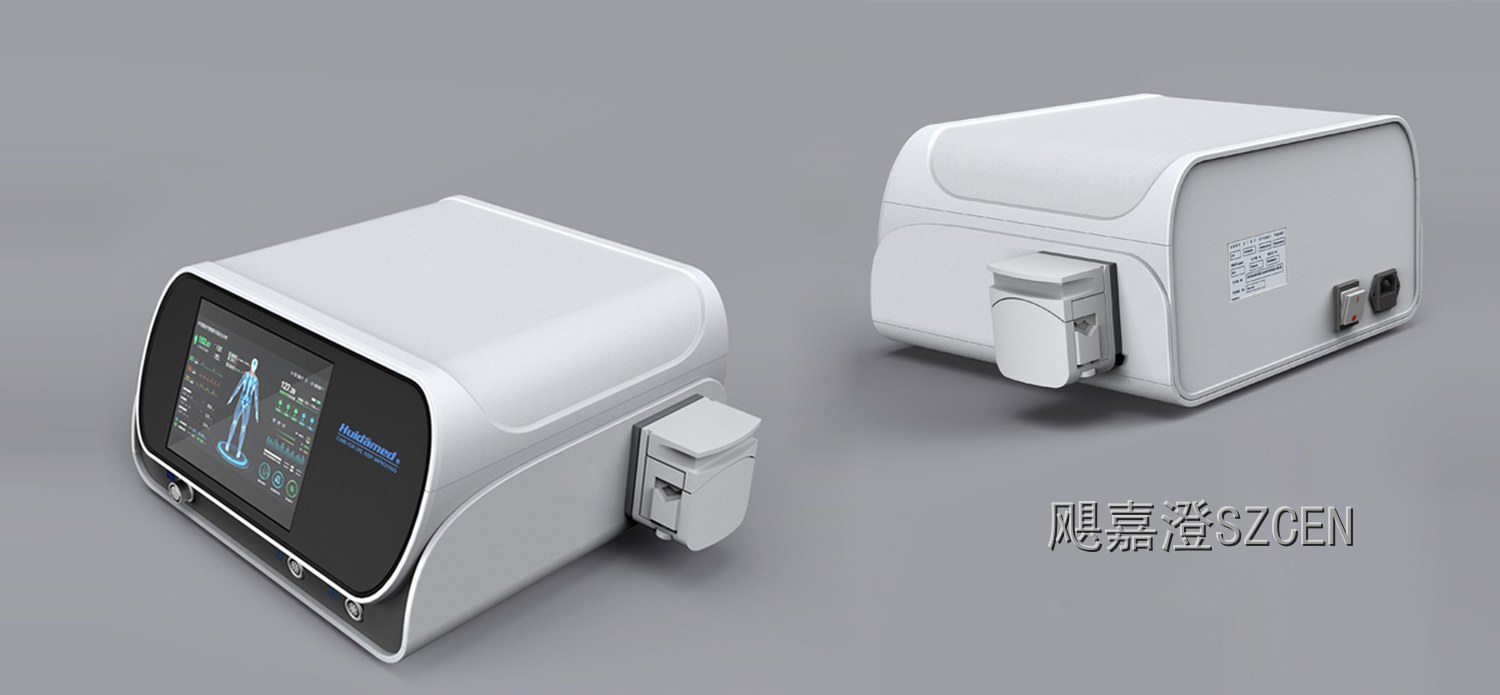

1. 造型：整机采用大圆角曲面一体式壳体，无尖锐棱角，降低磕碰风险；前后流畅弧面，减少卫生死角，便于擦拭消毒。正面嵌入式触控显示屏，搭配实体旋钮按键，兼顾可视化数据与戴手套盲操作。
2. 色彩材质：主体医用哑光白，面板区域深灰撞色，专业沉稳；外壳选用医用PC/ABS，耐消毒液反复擦拭、抗老化、不易发黄。

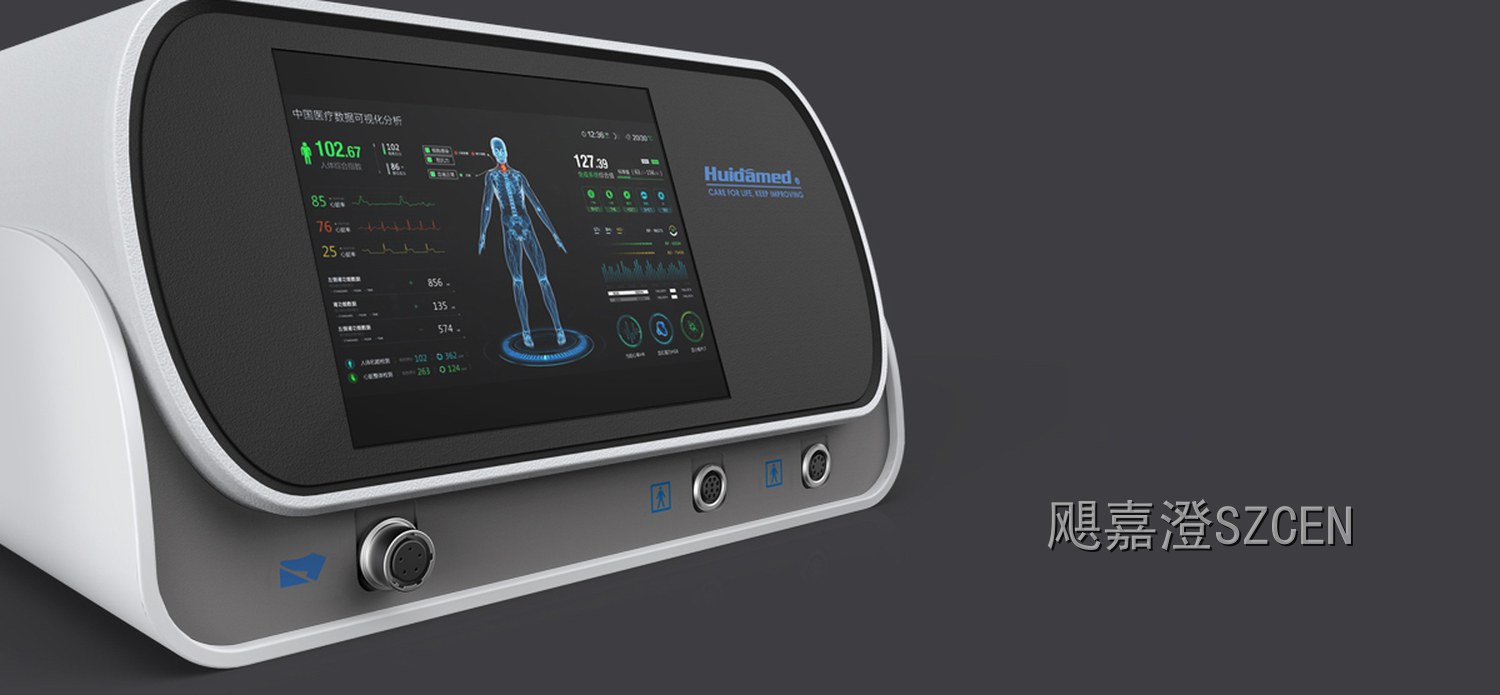

3. 人机交互：屏幕倾斜设计，医生站立操作台可直视参数；底部前置旋钮+功能按键，布局清晰，大尺寸旋钮，戴无菌手套也能精准调节转速与模式。
亮点标签：一体化曲面医疗外观 | 倾斜人机操作面板 | 无死角易清洁造型 | 触控+旋钮复合交互

二、结构设计（MD）
1. 整机腔体布局：内部模块化分区，动力驱动仓、电源仓、信号控制仓相互隔离，降低电磁干扰，提升设备运行稳定性。
2. 接口与防护结构：前端标准化快插接口，手术手柄管线快速插拔；接口做防水防尘防护，防止消毒液渗入。
3. 散热结构：隐藏式侧部散热风道，风道独立隔离，避免灰尘、液体进入内部电路，长时间手术持续散热。
4. 壳体装配：隐藏螺丝卡扣结构，外表面无外露螺钉，方便整机擦拭灭菌；壳体增加底部防滑支撑，手术台放置不易滑移，满足IEC60601医用电气标准。
亮点标签：模块化隔离腔体 | 隐藏式防尘散热风道 | 快插手柄接口结构 | 医用整机防护结构

 三、样品制作
1. 外观手板：CNC加工PC/ABS外壳，哑光喷涂，曲面打磨，还原整机柔和造型，验证外观、配色、曲面手感。
2. 结构手板：3D打印旋钮、支架、风道零件，测试按键旋钮耐久、接口插拔性能，检查壳体装配间隙。
3. 功能样机：集成驱动主板、电源模块、显示系统，进行动力输出、EMC电磁兼容、老化测试，完成手术动力主机样机验证，支撑医疗器械注册前期测试。
亮点标签：医疗级CNC外观手板 | 结构耐久样机 | 手术动力整机功能集成样机
