电动螺丝刀外壳结构设计｜手持工具结构优化

项目背景与痛点

电动螺丝刀是高频使用的手持装配工具，外壳既要紧凑包容电机、齿轮与电池仓，又要在长期握持中提供稳定舒适的受力面。客户原有方案壳体偏厚、合模线明显，握柄与机身过渡生硬，跌落时局部应力集中易开裂；分件过多还导致装配工时偏高、售后漏装风险上升。我们受邀在不动电机布局的前提下对外壳结构整体重构，目标是在减重的同时提升强度与手感，并为后续注塑量产扫清风险。这类工具在产线与个人用户手中都很常见，对外壳一致性与耐用性的要求很高。

结构设计思路

我们采用上下壳对合加中部环箍的分件策略，将受力区与外观面解耦：受力骨架以内置筋板加强，外观面保持连续光顺。握柄段引入贴合手部抓握的曲面收敛，让虎口与掌心都有支撑；机身与握柄的转折处用大圆角过渡，既消隐合模线又分散跌落冲击。卡扣布置在隐蔽侧，保证扣合力的同时方便产线一键压装，减少螺丝锁紧工序，整机可拆解性也更好。

关键结构与工艺

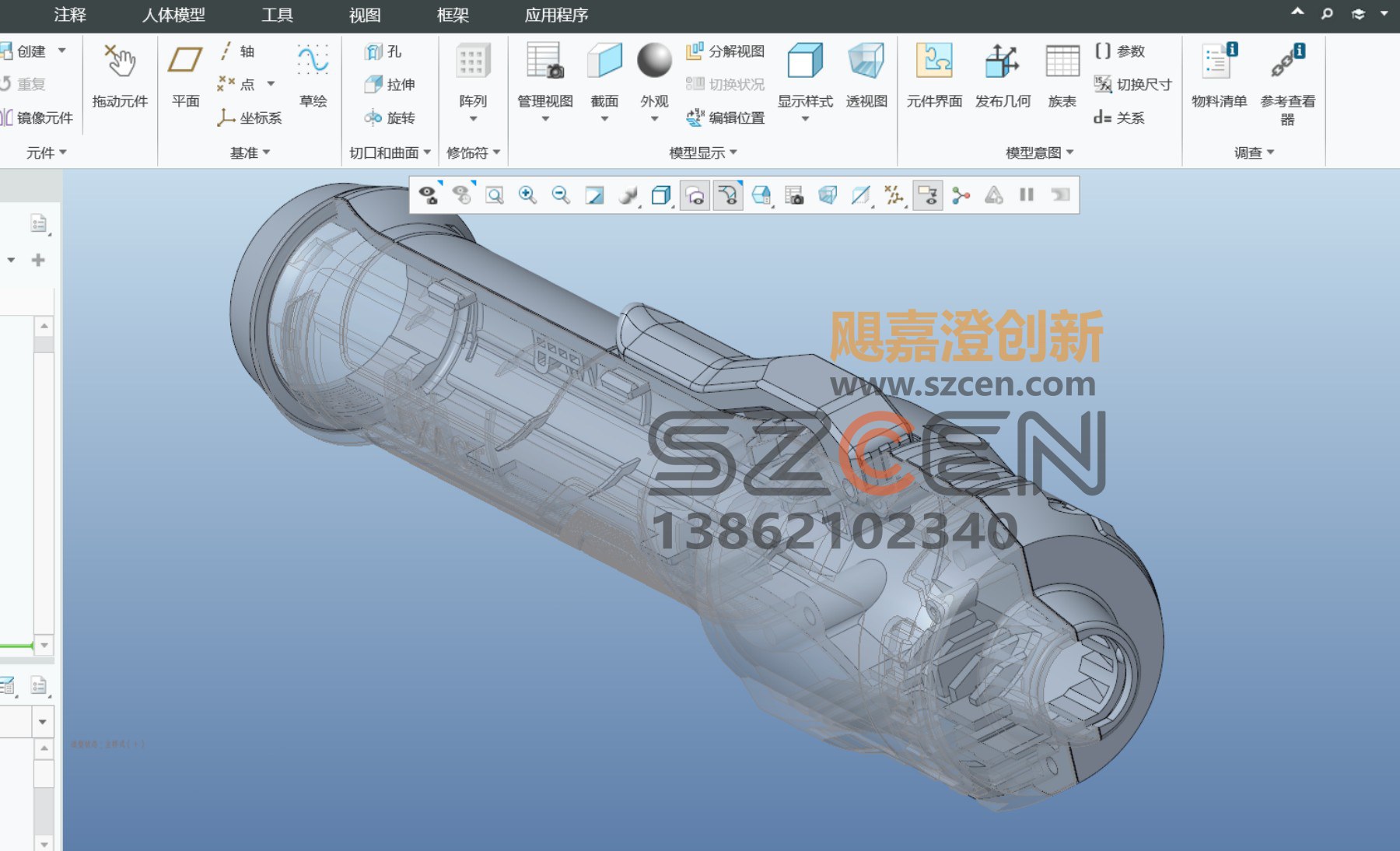

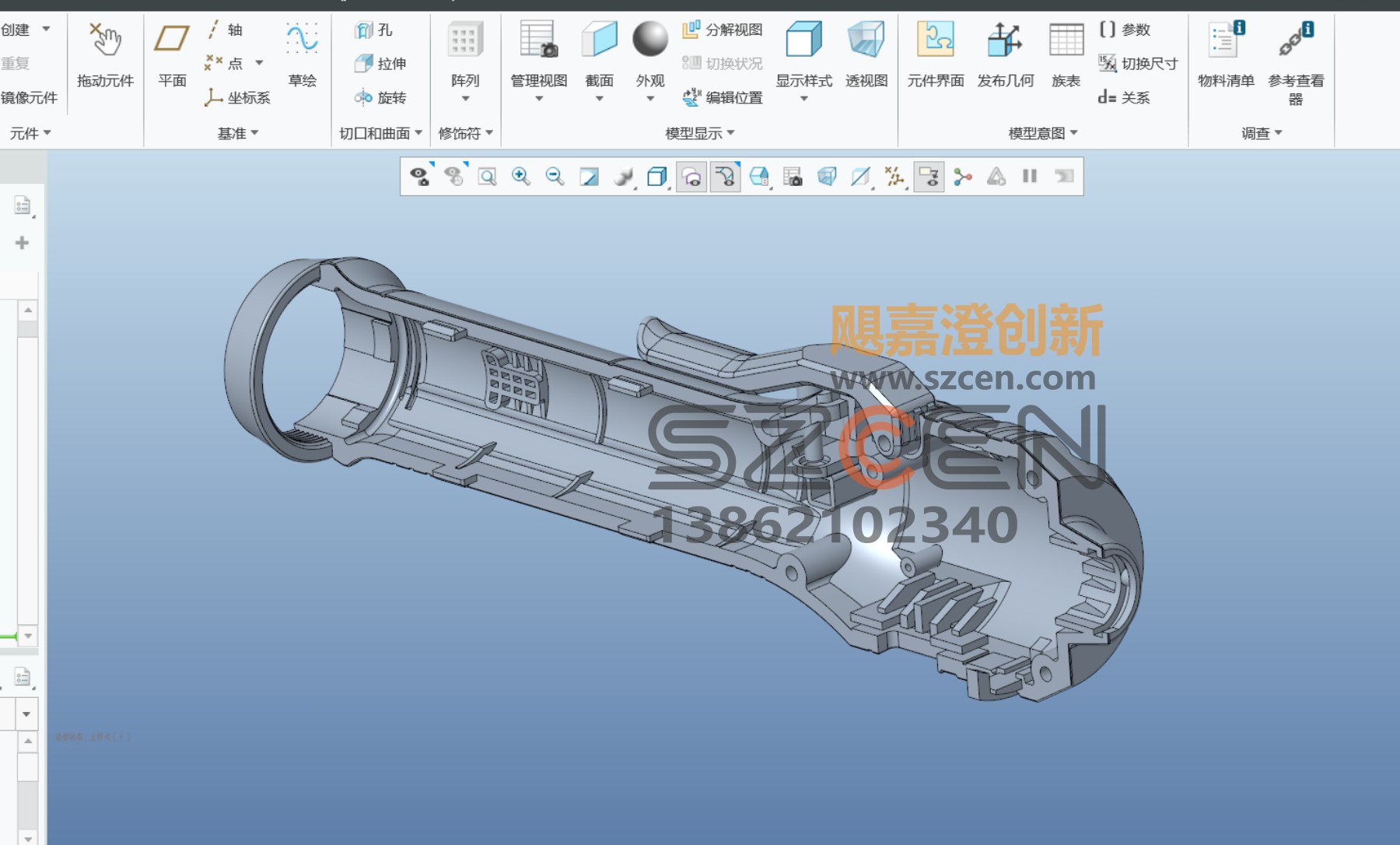

薄壁区域壁厚控制在均匀区间，配合加强筋走向规避缩水与翘曲；电池仓与开关区的壁厚局部加厚并倒圆，吸收插拔与按压疲劳。按键与指示灯开孔做拔模与避位处理，避免装配干涉。同时校核跌落与堆叠工况下的应力分布，确认关键承力位置留有余量。我们输出全套三维数模与二维工程图，标注关键配合尺寸与拔模方向，并针对滑块与抽芯位置做工艺评审，确保模具结构简洁、顶出顺畅。手板阶段用数控加工与三维打印同步验证外观与装配，提前暴露干涉与间隙问题。

成果与交付

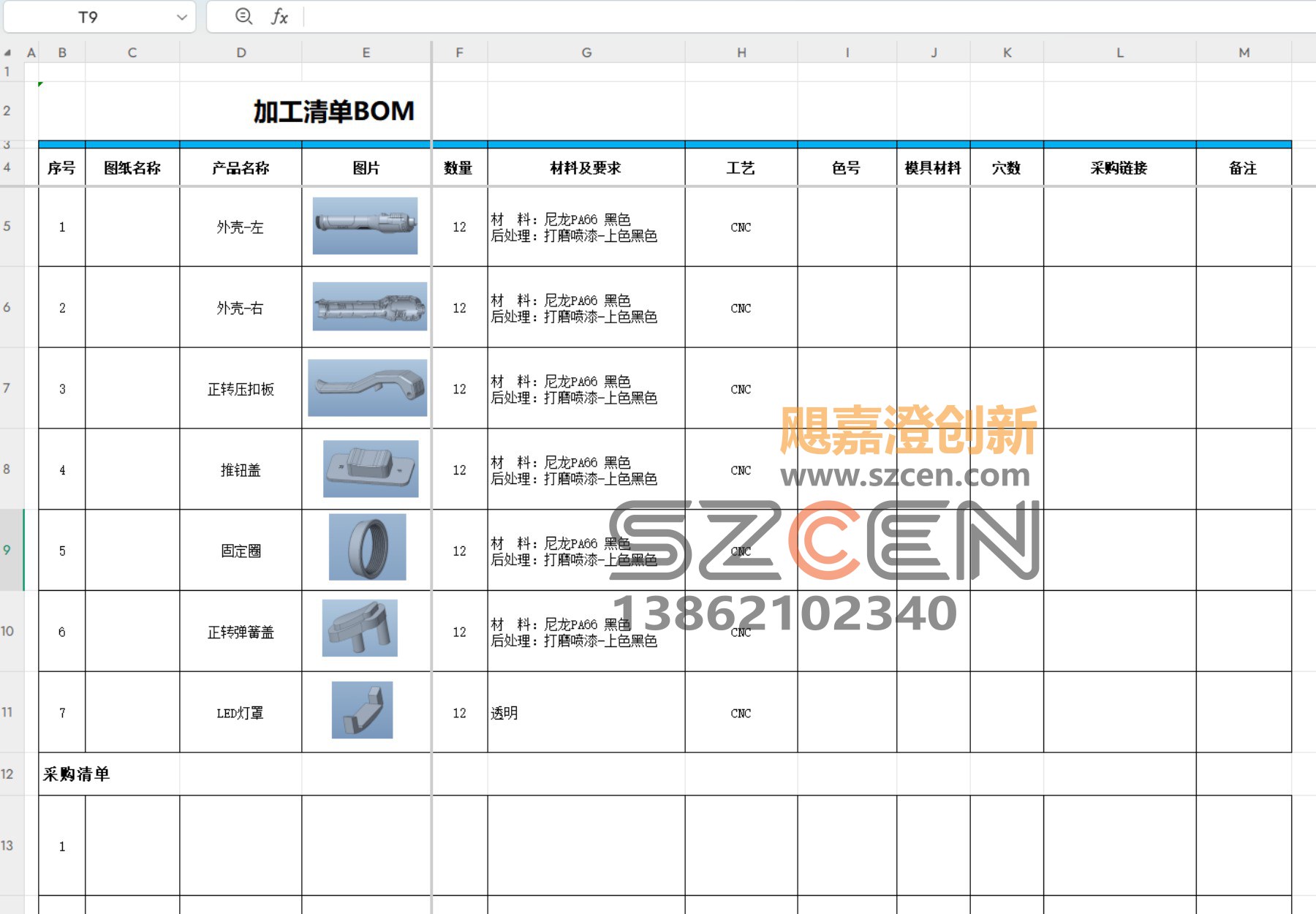

最终方案在保证刚度的前提下实现壳体减重，合模线基本隐藏于握柄背面，整机观感与握感明显提升；结构评审确认可直接转入注塑开模，预估量产良率与装配效率同步改善。我们交付含三维数模、工程图、结构评审报告与手板样件在内的完整资料包，客户据此顺利推进模具开发，项目周期较原计划明显压缩，也为后续同平台系列化延伸预留了接口。如您有类似手持工具或家电外壳的结构设计需求，欢迎与苏州飓嘉澄团队沟通，预约一次免费的方案评估。
