超真空光电子能谱实验设备结构设计

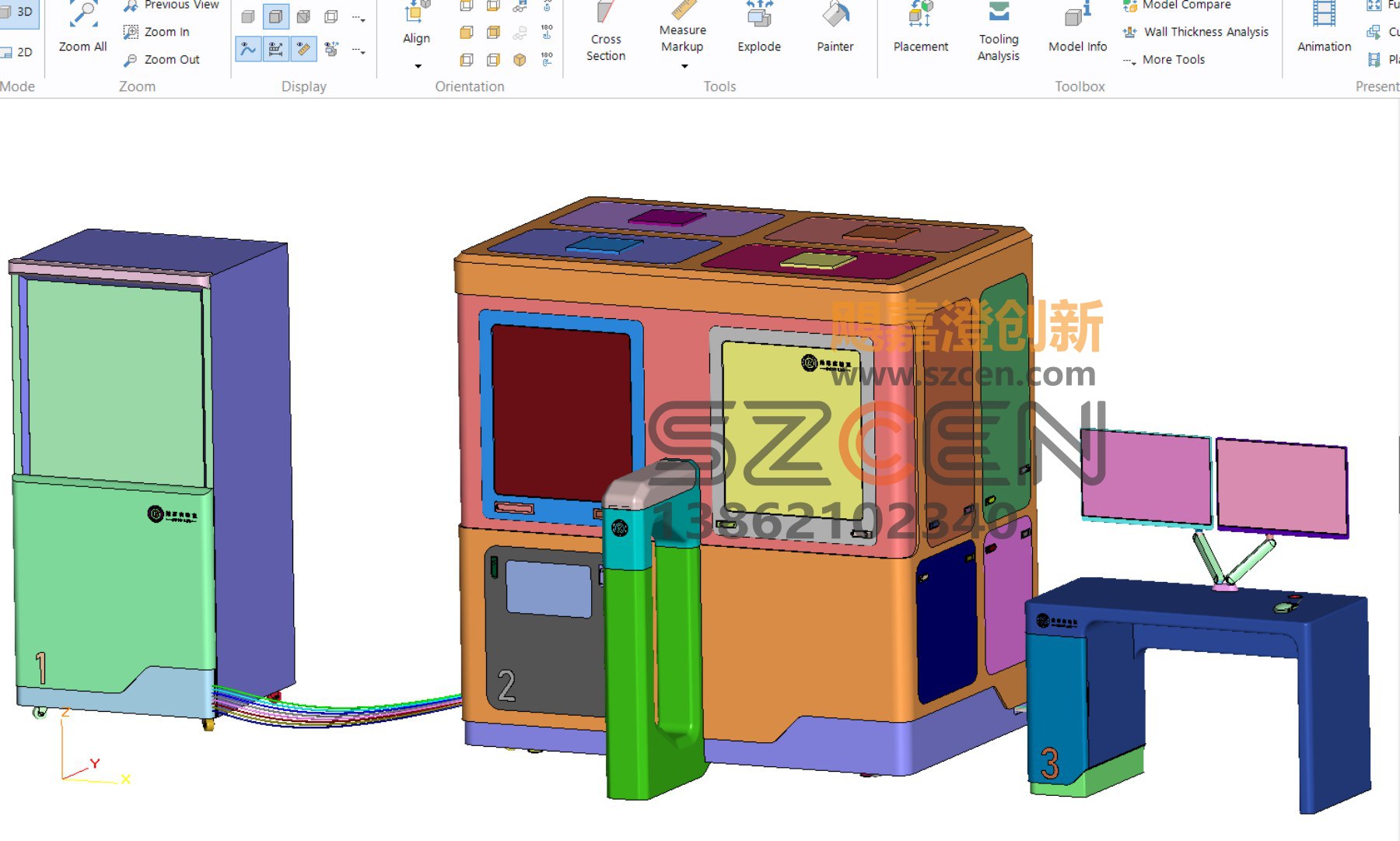

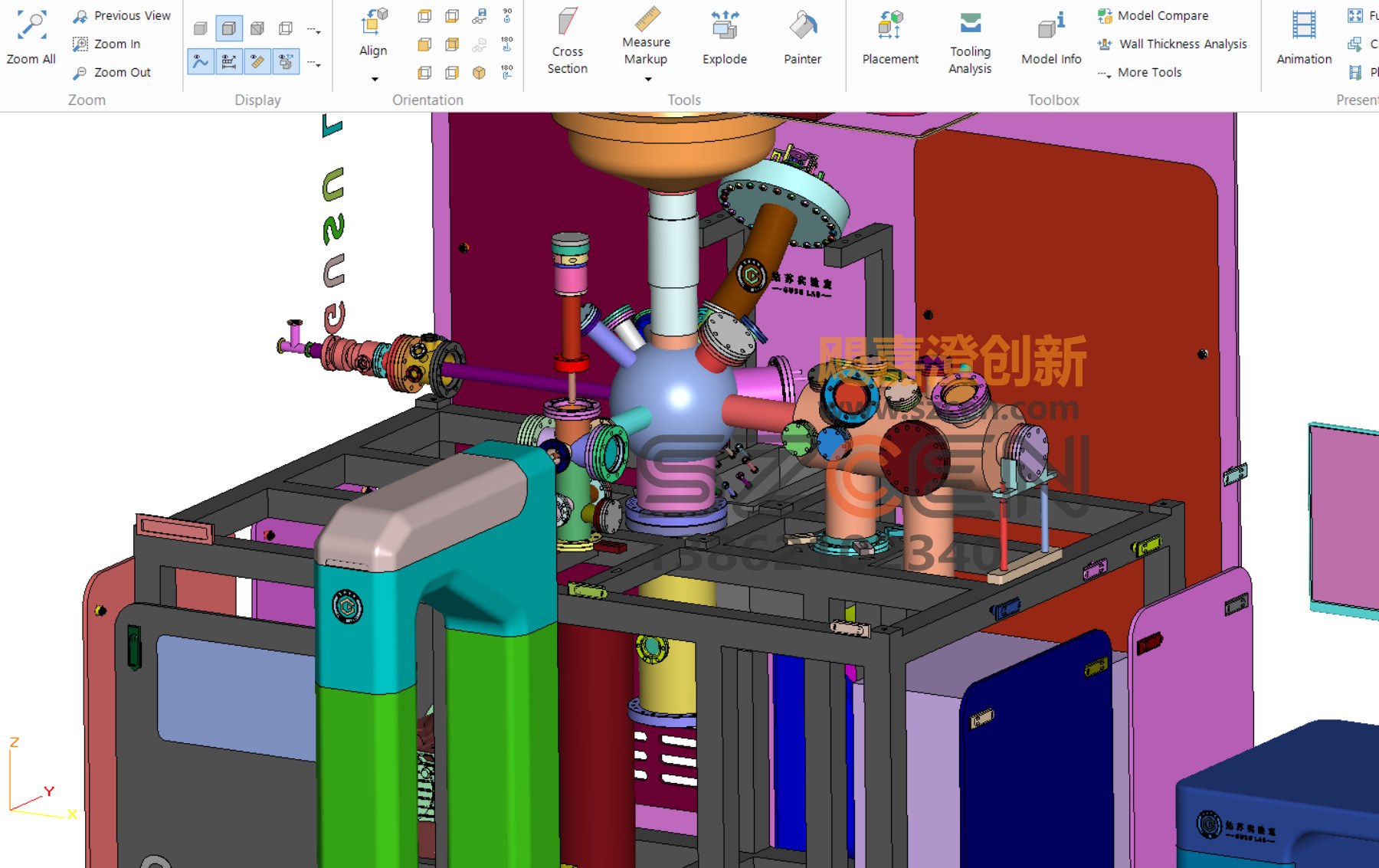

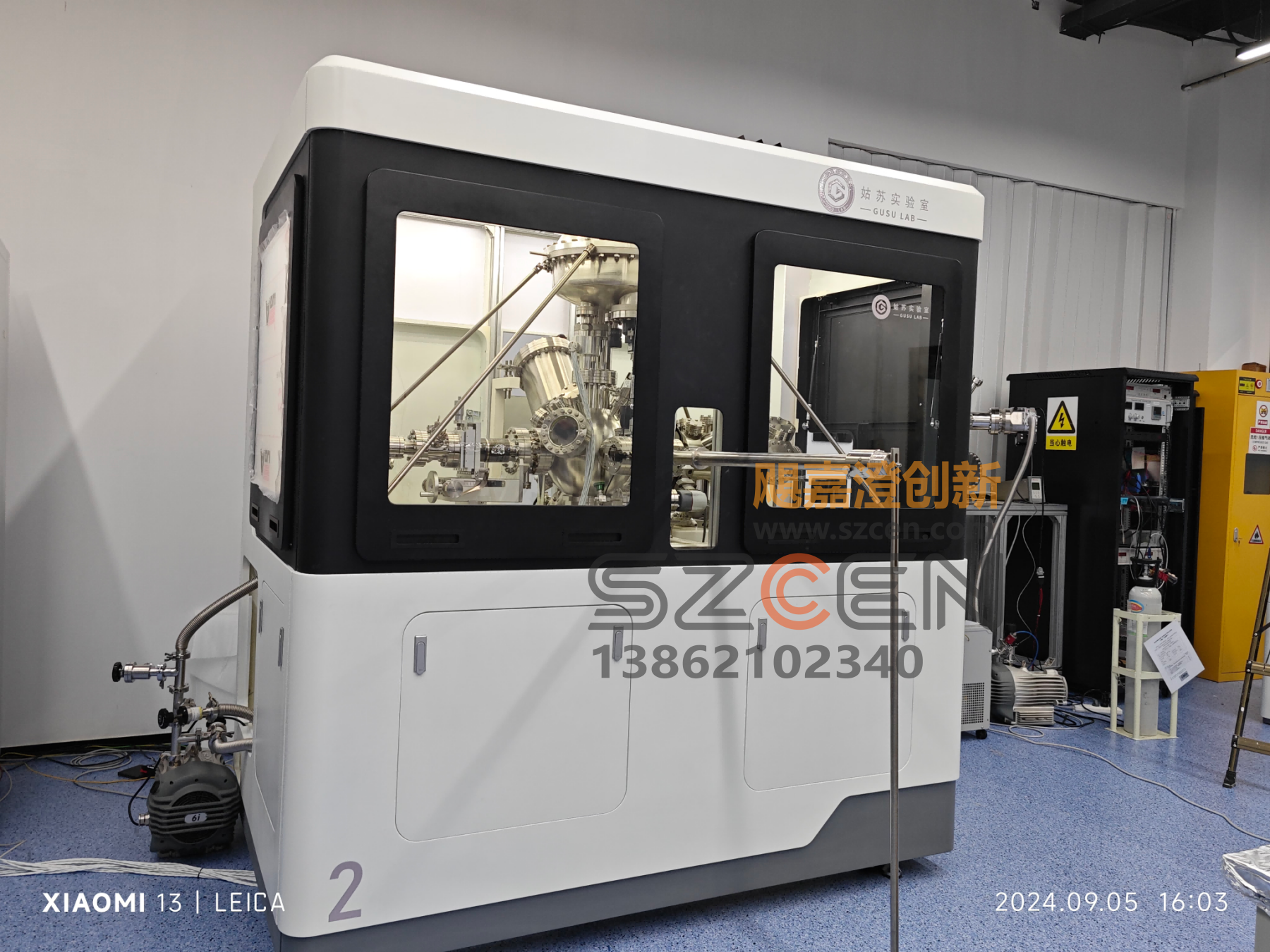

一、项目背景与痛点 超真空光电子能谱设备需要在极高的真空环境下完成样品分析，对腔体密封、管路布局与减振要求极高。客户原有方案真空腔体支撑不稳、管路交错维护困难、控制柜散热不足，影响实验稳定性。我们受邀对设备结构进行重构，目标是提升真空性能与操作便利性，让科研仪器在实验室中长期稳定运行。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用主机分析腔居中、样品制备腔与进样腔分列两侧的三腔布局，各腔体通过阀门独立控制，方便维护与扩展。腔体下方设置刚性支架与减振垫，降低外部振动干扰。真空泵组与控制柜集中布置于设备后侧，管路沿专用桥架整齐排布，便于检漏与更换，同时预留足够的维护空间。 三、关键结构与工艺 真空腔体法兰面采用精密加工并配金属密封圈，保证极限真空度；管路弯曲半径按真空规范设计，避免死角。控制柜内部设置散热风道与电磁屏蔽，保障电子设备长期稳定运行。我们对焊接、密封、表面处理与装配工艺进行评审，输出三维数模与工程图，标注真空接口、管路走向与电气接口位置。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终方案真空腔体布局合理、管路整齐、维护空间充足，控制柜散热与电磁兼容性得到改善。我们交付含三维数模、工程图、结构评审报告与样机资料在内的完整资料包，客户据此推进设备集成与实验验证，真空度与稳定性测试均满足科研要求。如您有类似超真空设备或科研仪器的结构设计需求，欢迎联系苏州飓嘉澄团队。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
