大型工业模切机外观结构设计

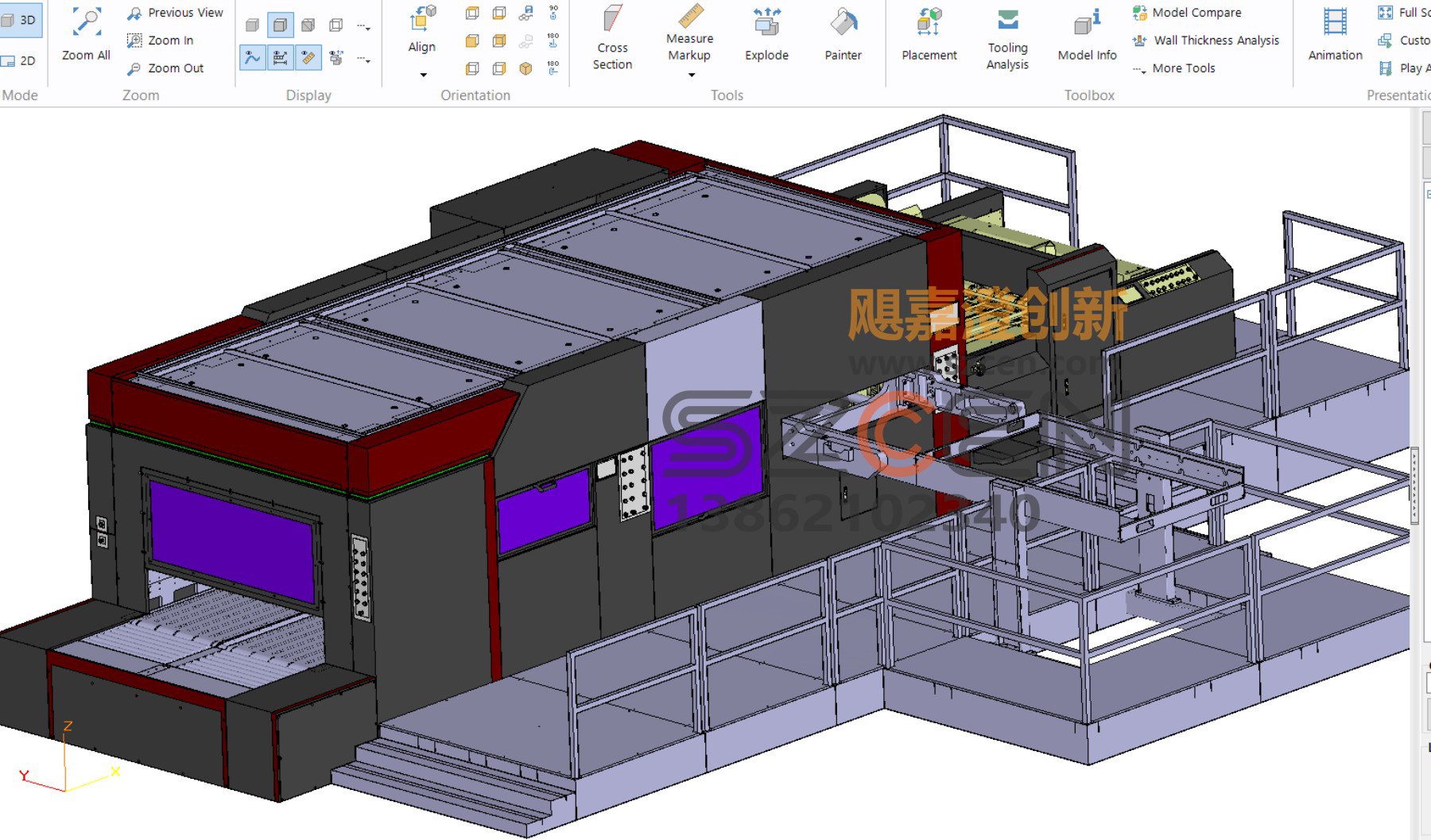

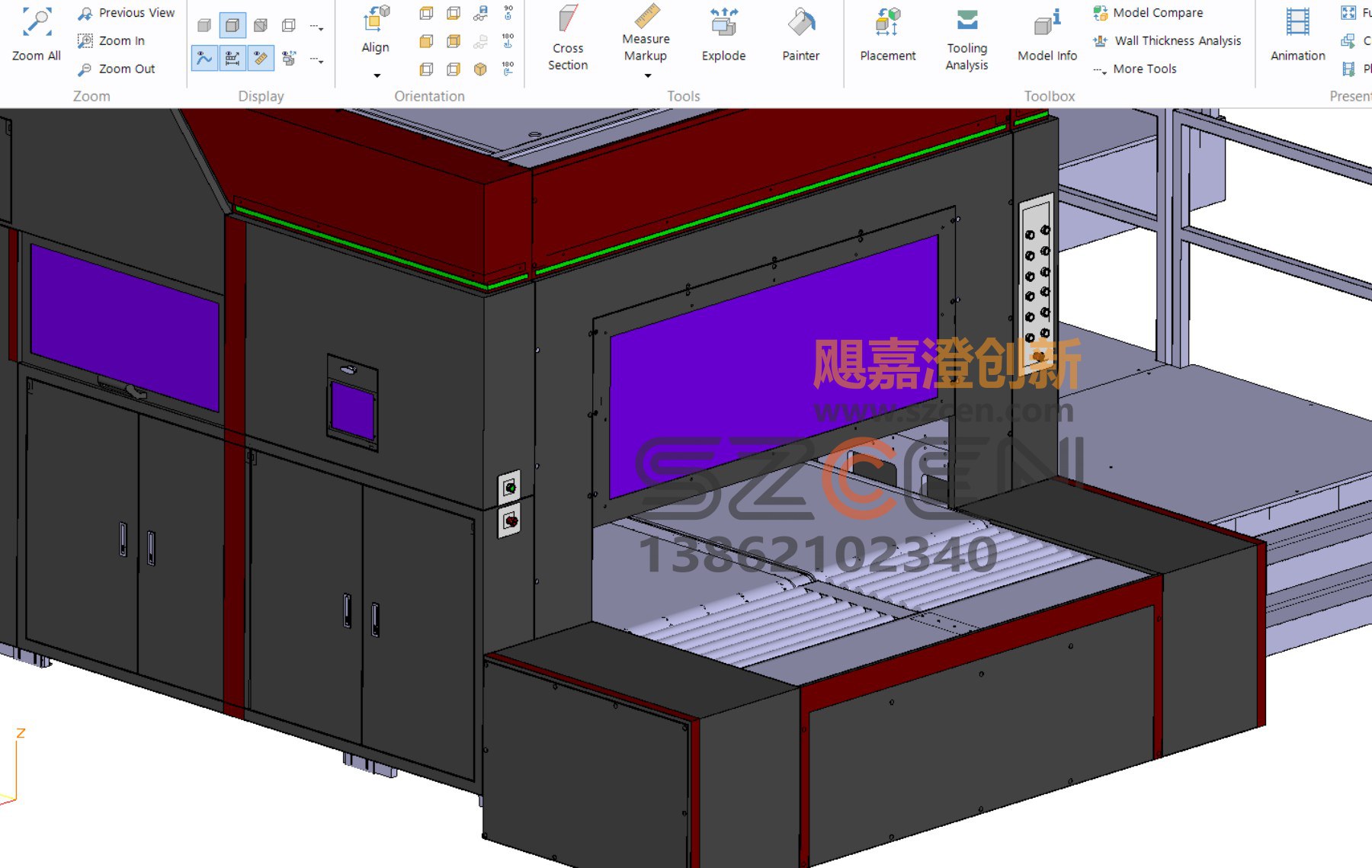

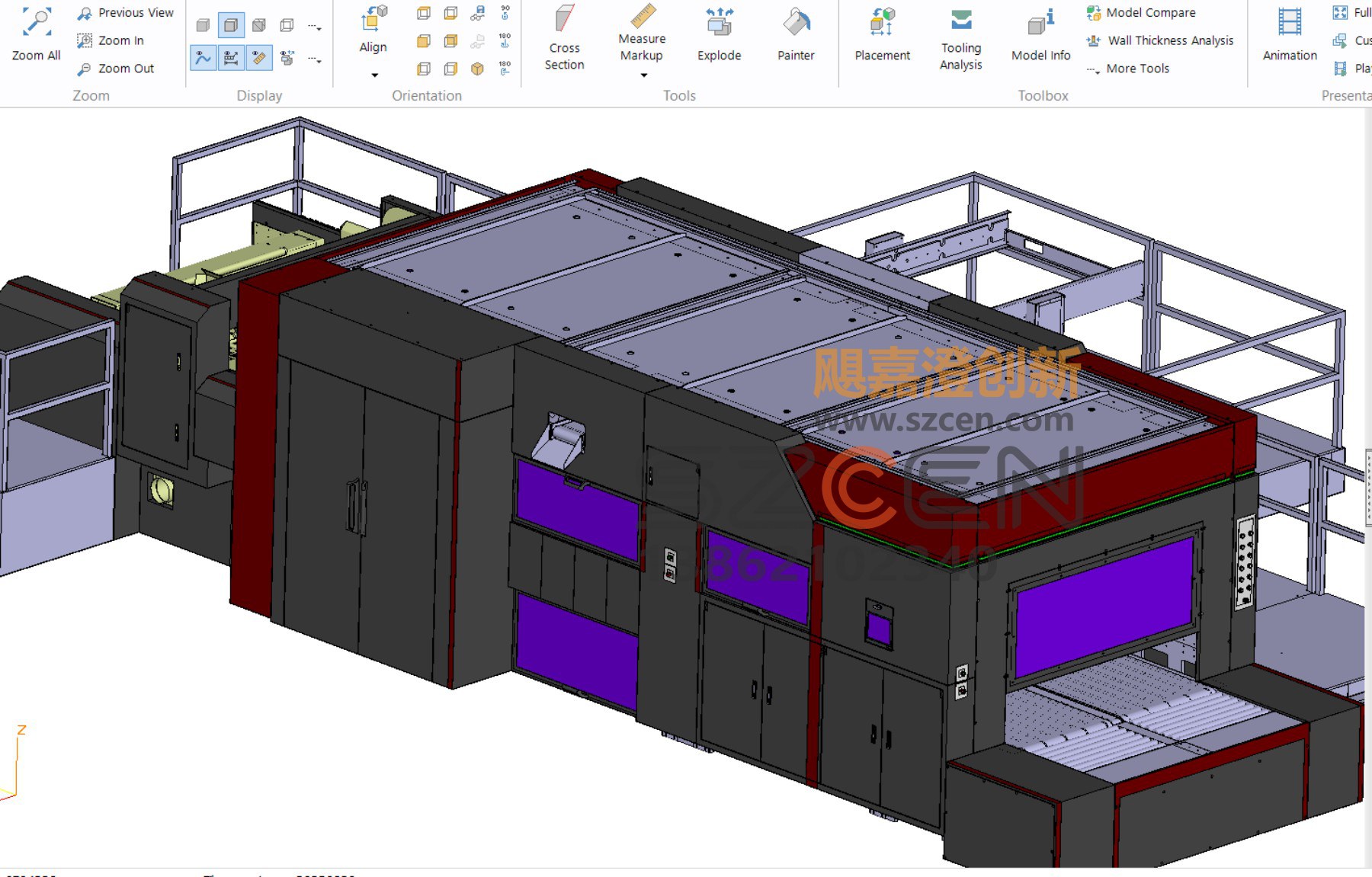

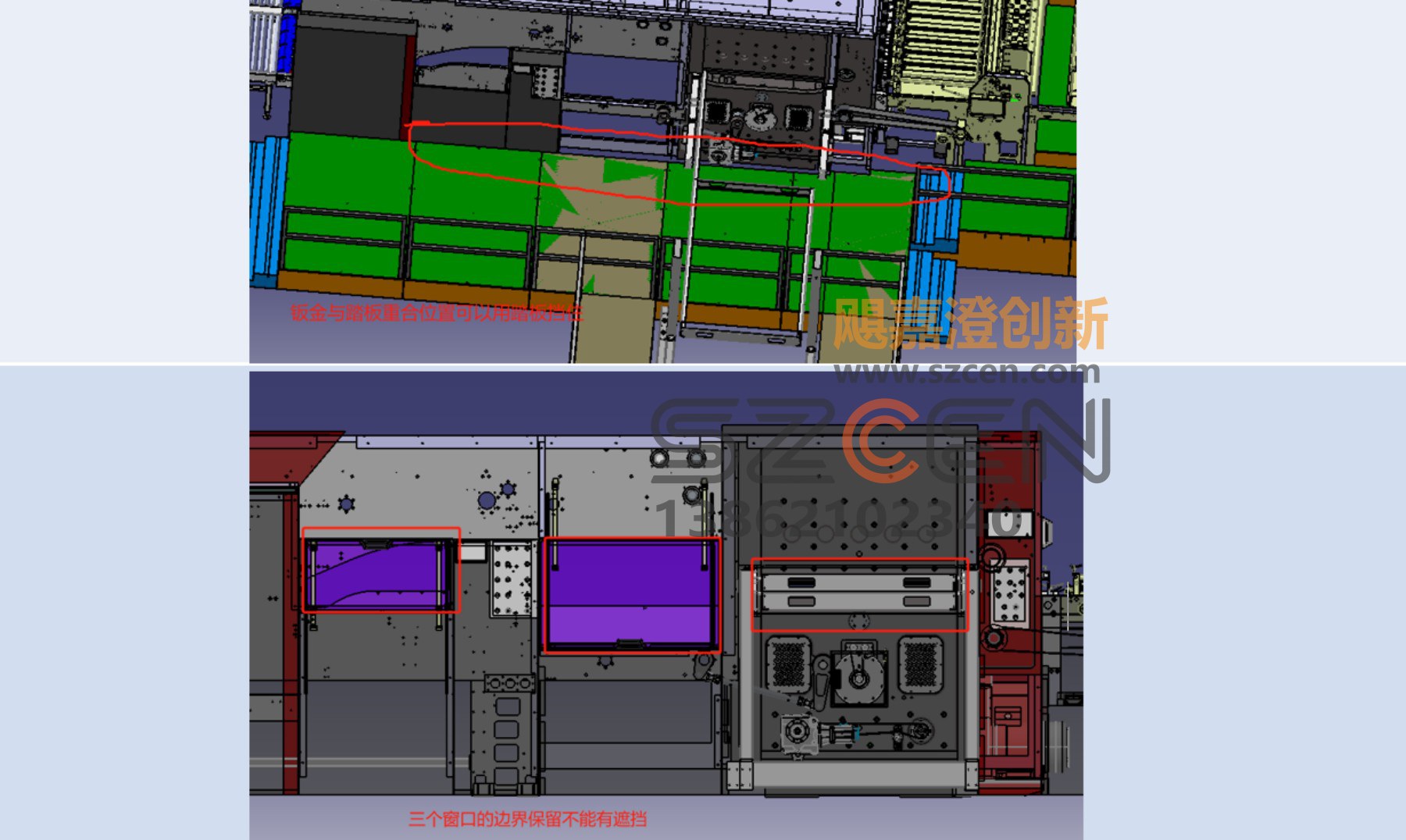

一、项目背景与痛点 大型工业模切机用于纸张、薄膜等材料的连续模切加工，设备体量大、运动部件多，对结构强度、操作安全与维护便利性要求很高。客户原有方案防护围栏不完整、电控柜散热不足、废料收集通道不畅，影响现场安全与生产效率。我们受邀对整机外观与结构进行重构，目标是提升安全防护与现场整洁度。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用主机居中、料架与收料分列两侧的直线布局，物料走向清晰。主机外围设置全封闭安全围栏，正面配置滑动门与安全联锁；顶部设置透明观察窗，方便查看模切状态。电控柜独立布置于设备侧方，内部设置散热风扇与线槽，便于维护与故障排查。大料架采用可调导辊与张力控制结构，保证送料平稳。 三、关键结构与工艺 机身框架采用型钢焊接加钣金包覆，关键承力部位做加强处理；工作台面采用耐磨钢板并预留调平结构。废料出口设计倾斜滑道，与收集箱对接。我们对焊接、喷涂、装配与安全标准进行评审，输出三维数模与工程图，标注围栏高度、操作通道、电气接口与维护开口尺寸。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终方案安全防护与维护便利性明显提升，设备整体外观也更符合现代工业审美。我们交付含三维数模、工程图、结构评审报告与样机资料在内的完整资料包，客户据此推进制造与现场安装，安全联锁与散热测试均达到行业标准。如您有类似模切机或大型工业设备的结构设计需求，欢迎联系苏州飓嘉澄团队，预约一次免费的方案评估。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
