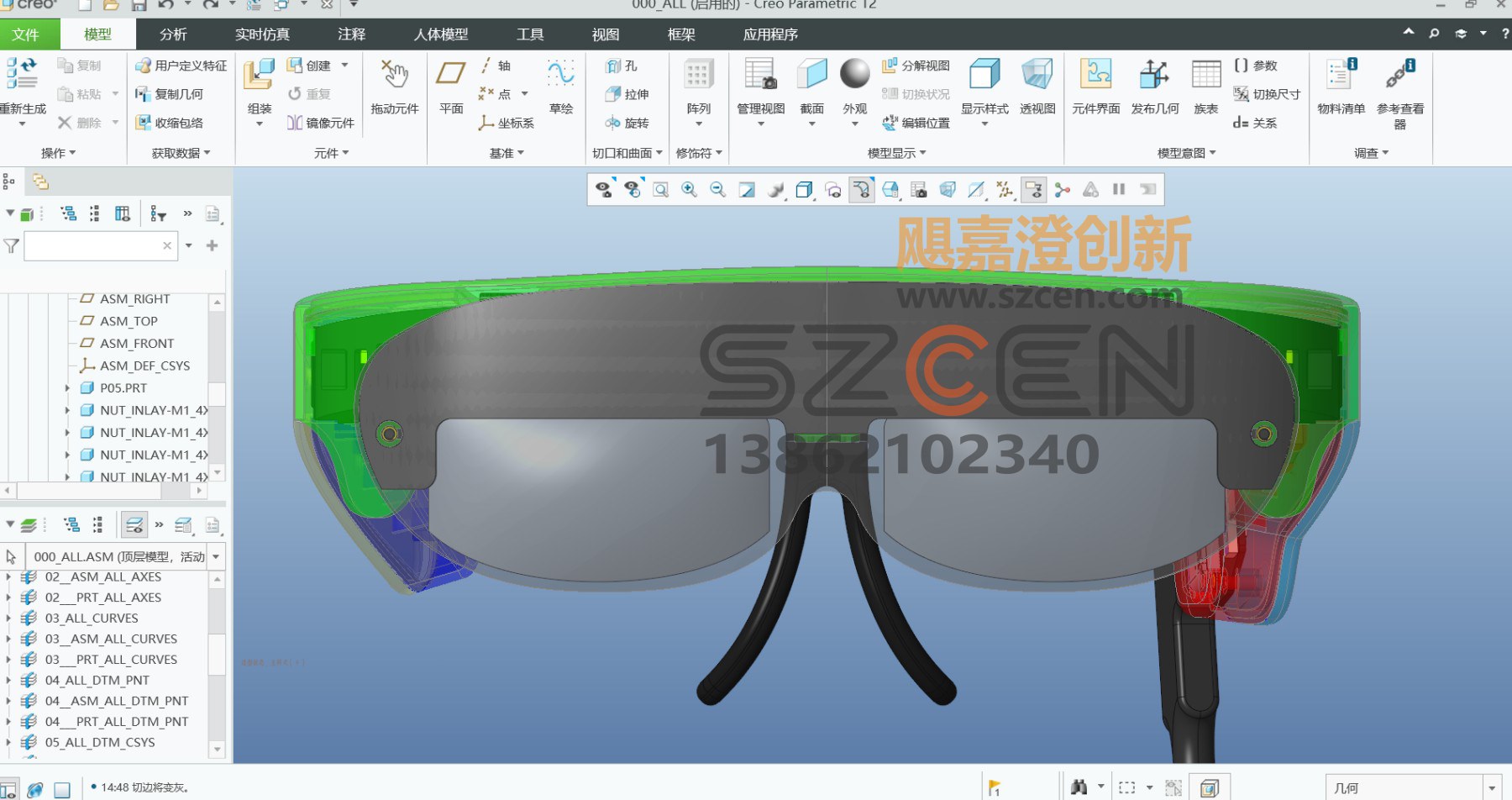

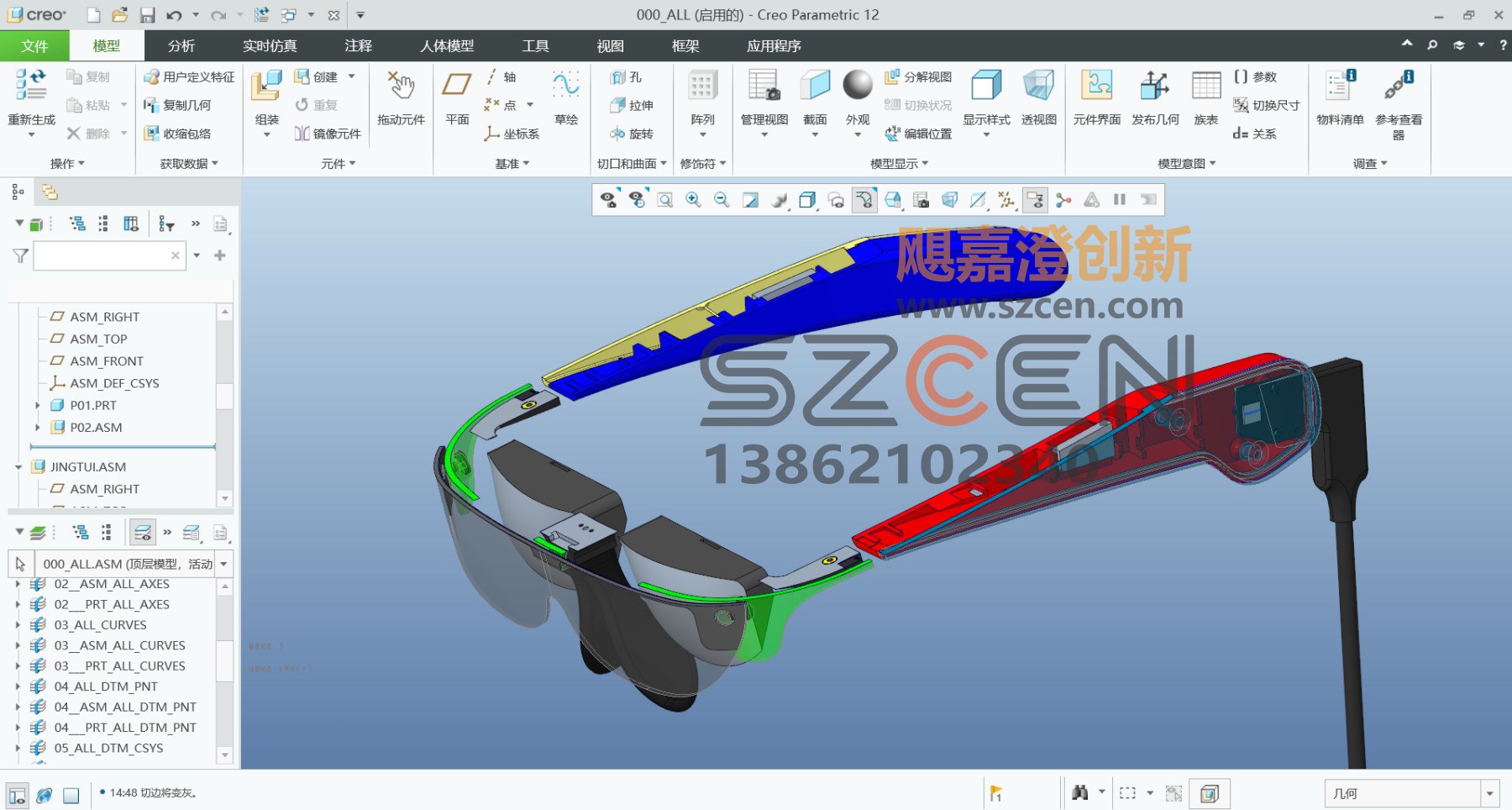

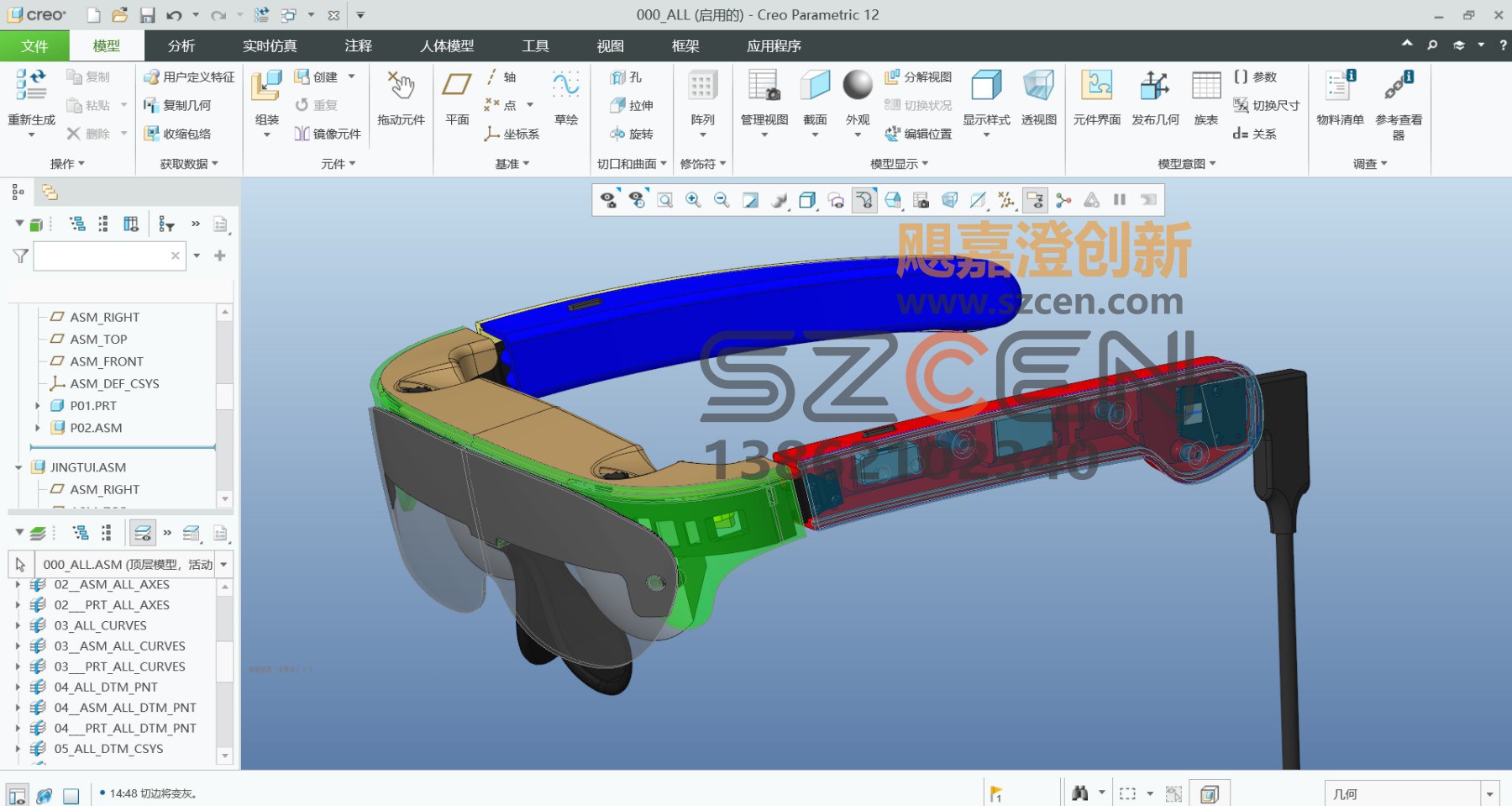

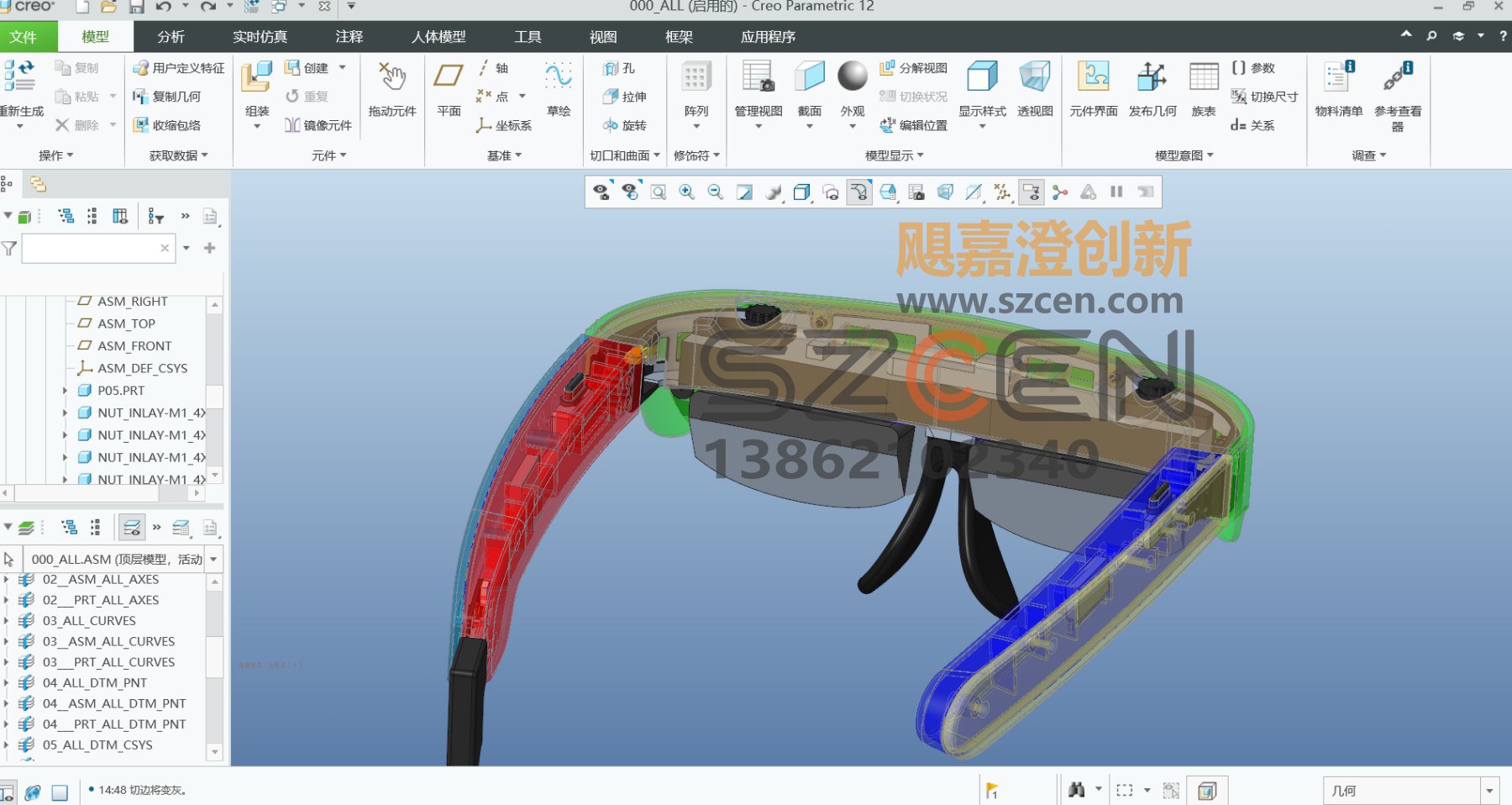

增强现实眼镜结构三维建模设计

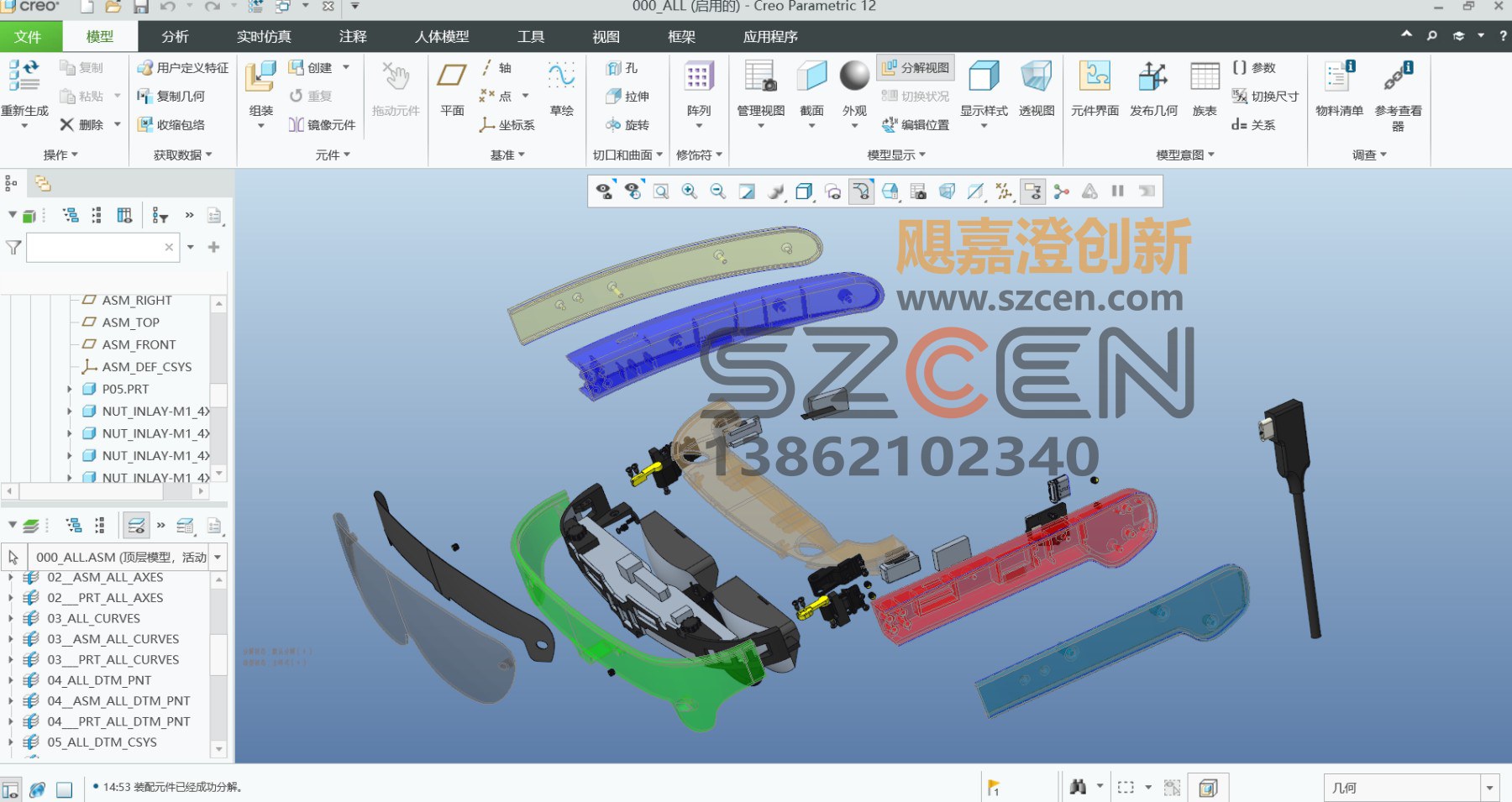

一、项目背景与痛点 增强现实眼镜需要在极小的头戴空间内集成显示光机、摄像头、电池、主板与声学模组，同时还要保证佩戴舒适与外观轻薄。客户已有外观雏形，但内部结构反复出现干涉：镜腿转轴与排线冲突、主板与电池仓散热不足、光机固定位置导致虚像偏移。我们受邀对整机结构进行三维建模与装配校核，目标是在不改变外观轮廓的前提下实现内部空间的最优利用，为后续模具开发扫清障碍。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用从核心器件向外扩展的堆叠策略：先固定光机与显示模组位置，再围绕其布置主板、电池与散热片；镜腿转轴采用分段式结构，排线从转轴中心走线，避免反复弯折。外观面与内部骨架分离，骨架承担主要装配基准，外观壳做薄壁处理以控制整机重量。主板向镜腿后段延伸，电池双侧分布，使整机重心贴近头部中心，提升佩戴稳定性。 三、关键结构与工艺 镜腿与镜框连接处设计双支点转轴，开合手感顺滑且定位稳定；主板区域设置导热垫与金属散热片，将热量导向镜腿外壳散出。摄像头与传感器开孔做拔模与避位处理，避免装配时刮伤镜片。我们对所有关键配合尺寸标注公差，并针对塑胶件壁厚、加强筋分布做注塑工艺评审，确保模具结构简洁、脱模顺畅，同时满足量产所需的尺寸一致性。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终三维模型实现了主板、电池、光机与排线的无干涉装配，整机重心分布合理，佩戴稳定性明显提升。我们交付含完整三维数模、工程图、结构评审报告与爆炸动画在内的资料包，客户据此推进模具开发与样机试制，关键尺寸与装配关系得到充分验证。如您有类似智能眼镜或头戴设备的结构设计需求，欢迎与苏州飓嘉澄团队沟通，预约一次免费的方案评估。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
