增强现实摄像眼镜结构三维建模

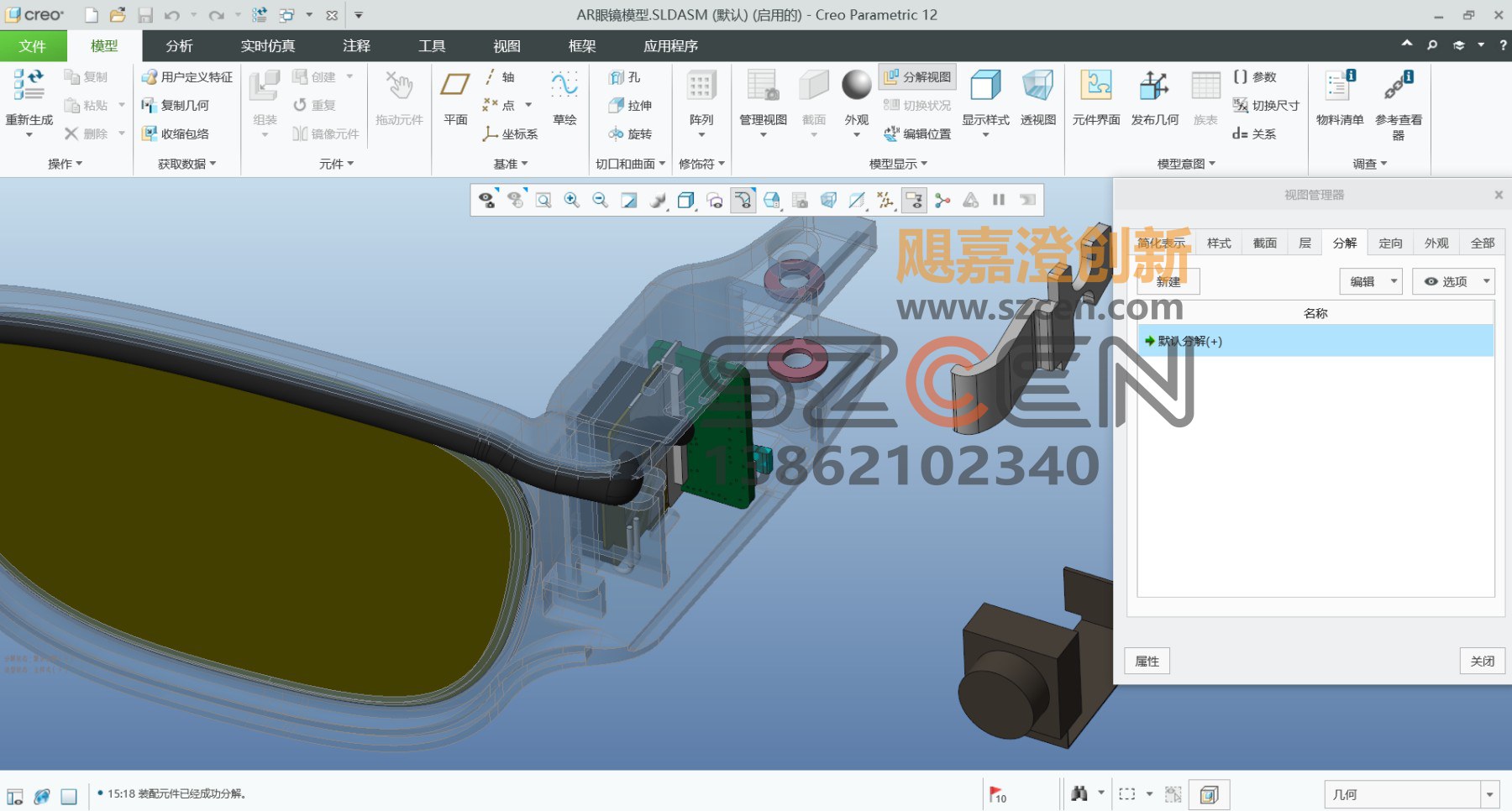

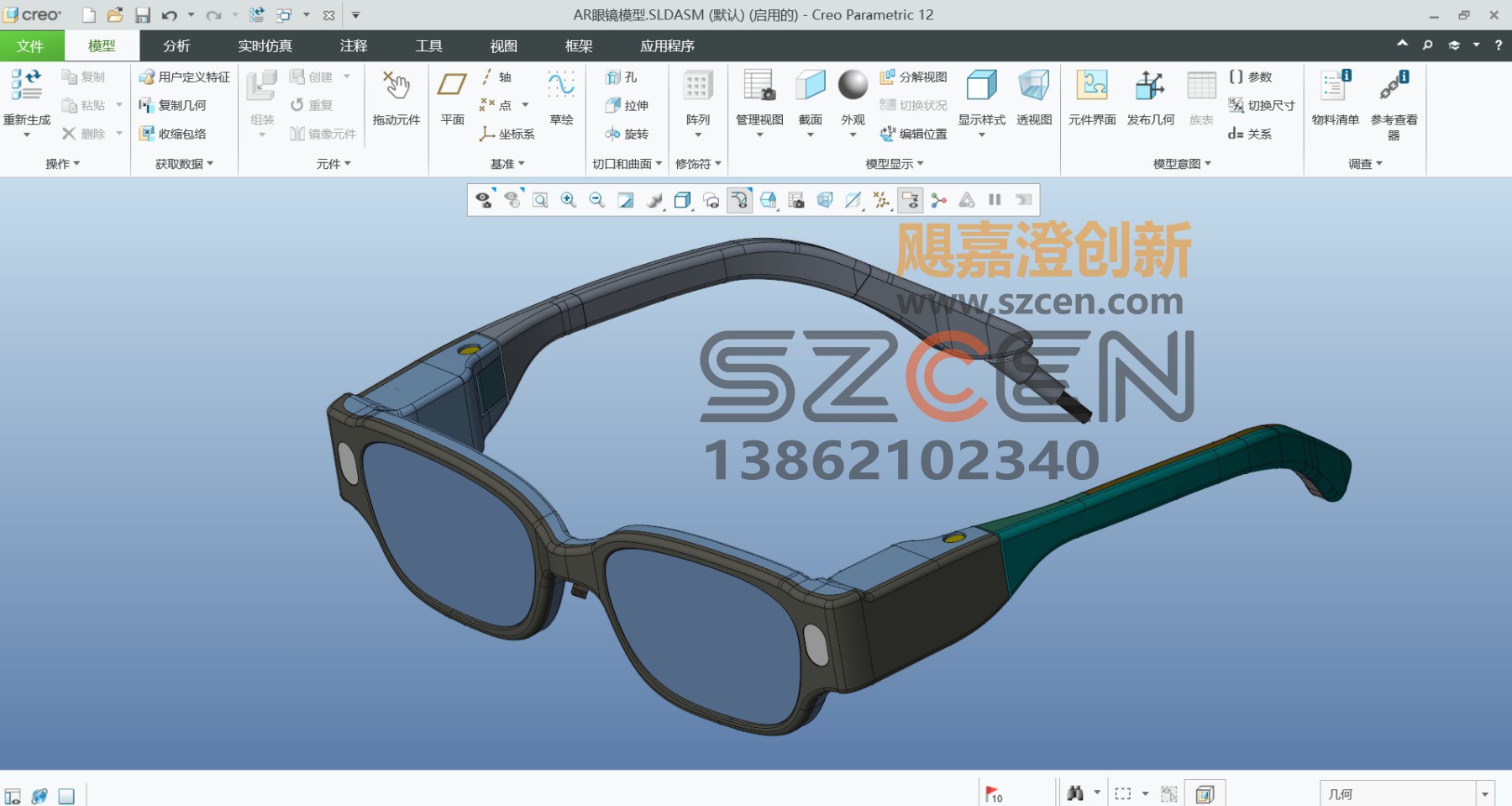

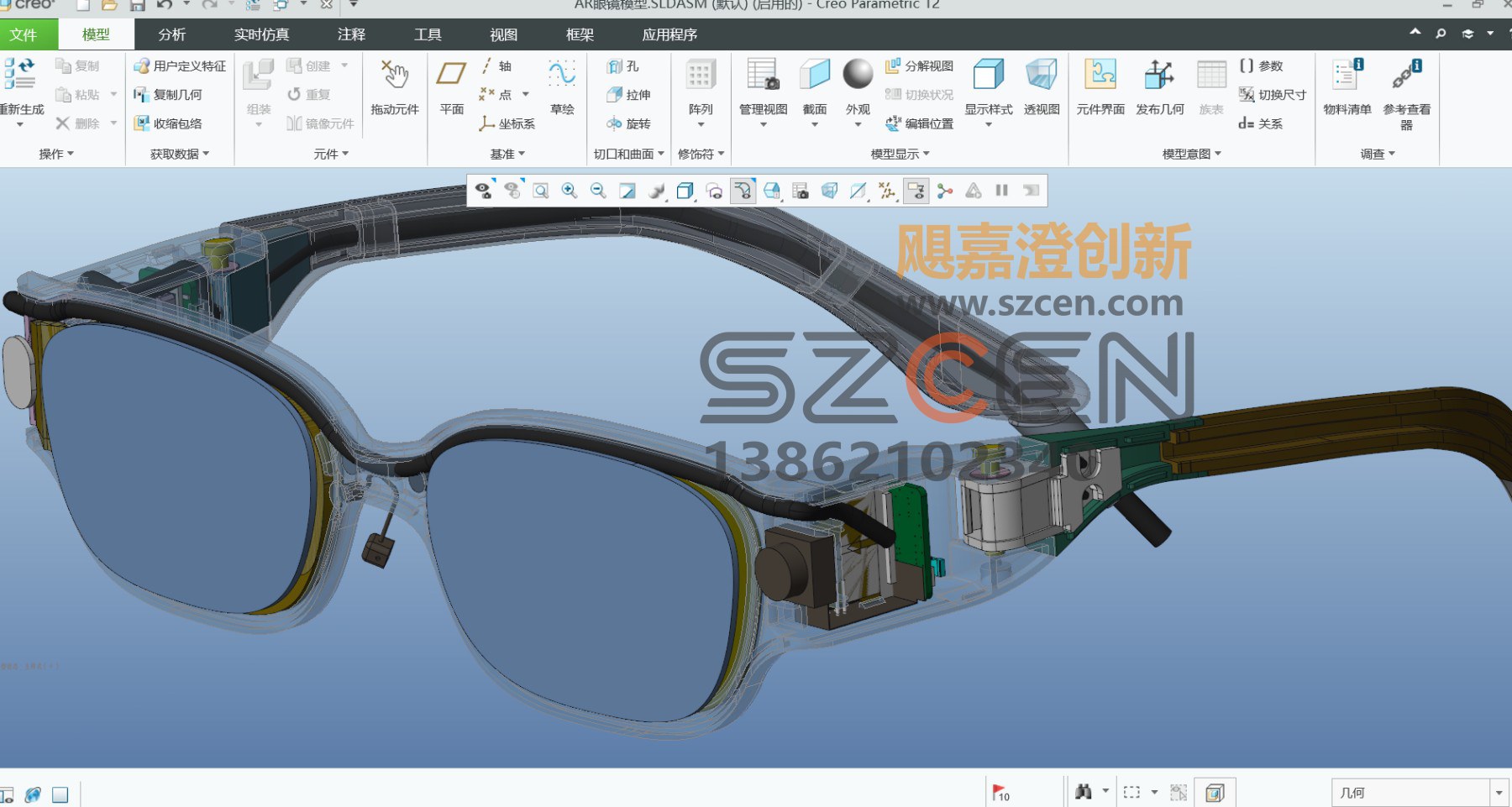

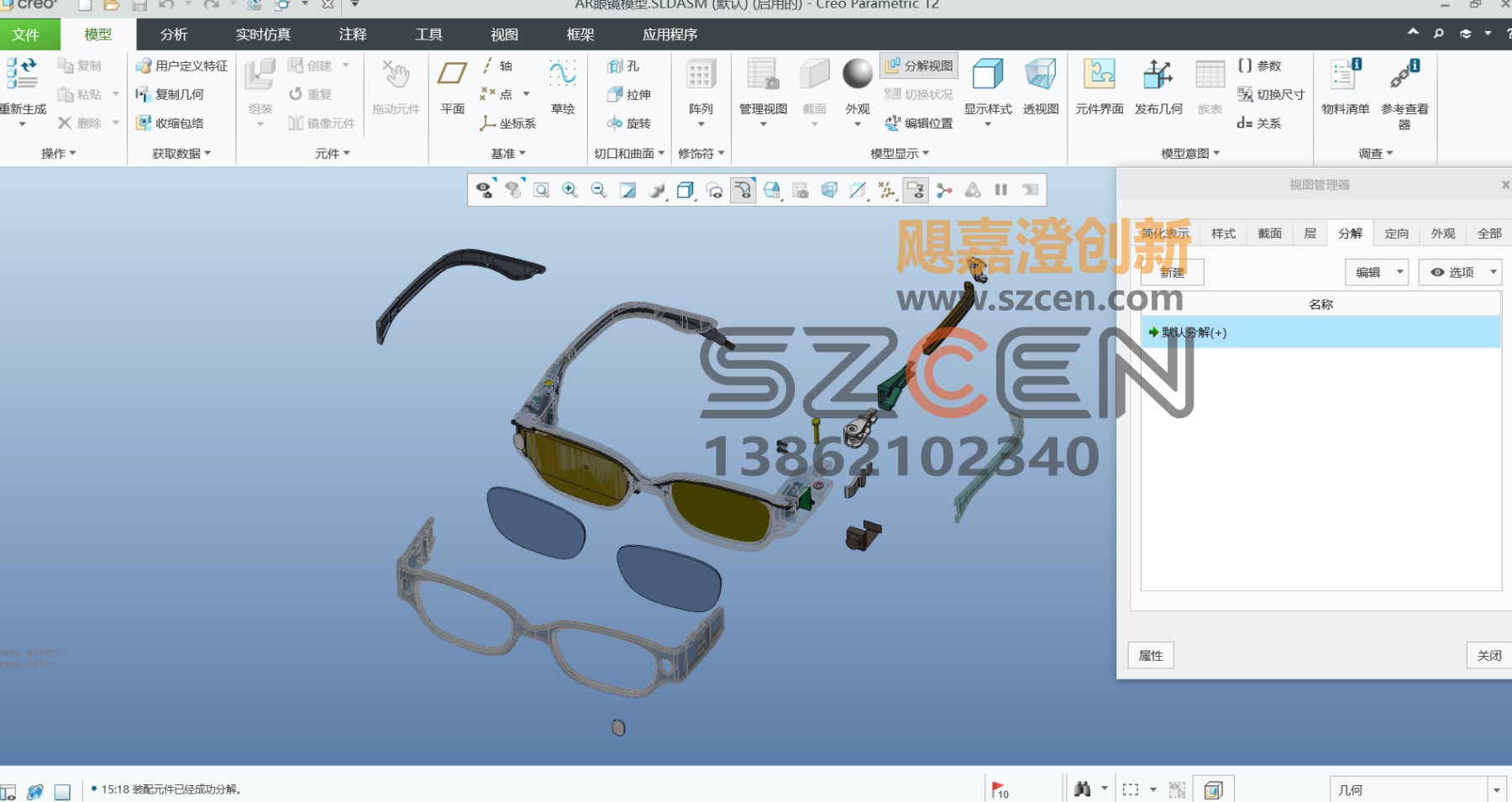

一、项目背景与痛点 带摄像头模组的增强现实眼镜在原有显示功能基础上增加了拍摄与环境感知能力，内部空间更加紧张。客户原有方案中摄像头模组与显示光机相互挤占空间，导致镜头倾角不稳、排线弯折半径过小；同时主板发热集中在鼻梁附近，长时间佩戴会有明显热感。我们受邀对整机结构进行重新建模，目标是兼顾成像稳定性、散热效率与量产可行性，让产品在功能与体验之间取得平衡。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们将摄像头模组布置于镜框前缘中部，利用镜框横梁作为安装基准，镜头角度由定位柱一次性限定；主板向两侧镜腿后移，电池分置双侧，实现重量均衡分布。显示光机与摄像头之间设置隔光筋，避免杂光串扰，保证成像质量。镜腿采用分段卡扣，方便后期维修与升级，内部排线沿镜腿中心槽走线，弯曲半径满足可靠性要求。 三、关键结构与工艺 摄像头支架使用金属嵌件注塑，保证镜头安装平面度；镜腿转轴处预留排线走线槽，避免开合时拉扯排线。主板与镜腿外壳之间填充导热材料，将热量分散到更大表面积，降低局部温度。所有塑胶件壁厚控制在均匀区间，配合加强筋避免缩水；按键、接口与指示灯位置做避位与防水处理，提升整机耐用性。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终三维模型通过了装配干涉检查与散热初步评估，摄像头视角稳定性与佩戴舒适度均有提升。我们交付含三维数模、工程图、结构评审报告在内的完整资料包，客户据此顺利推进模具开发与工程样机，关键结构与装配方案得到验证。如您有类似智能眼镜或小型智能终端的结构设计需求，欢迎联系苏州飓嘉澄团队，预约一次免费的方案评估。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
