便携式移动硬盘盒结构设计

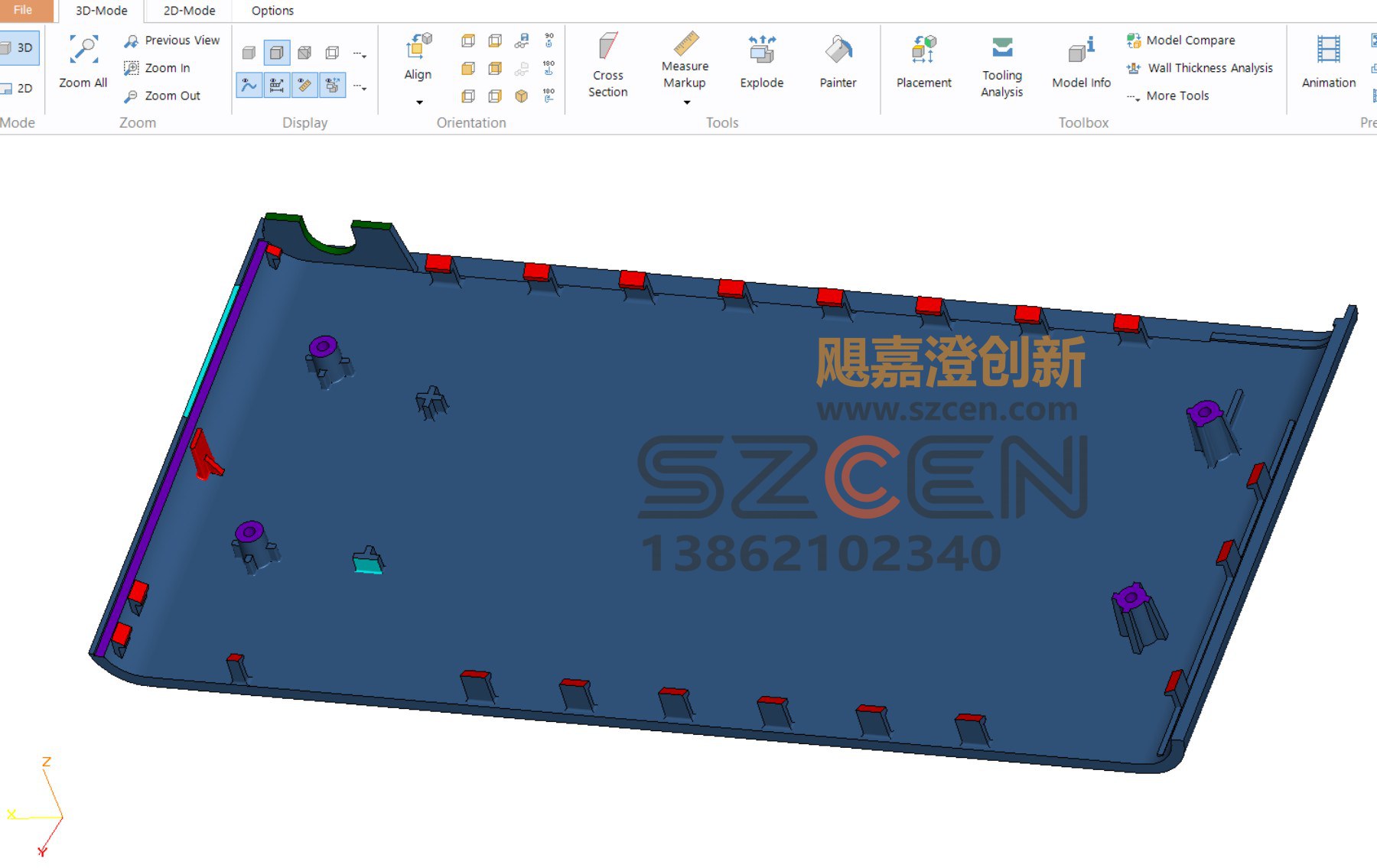

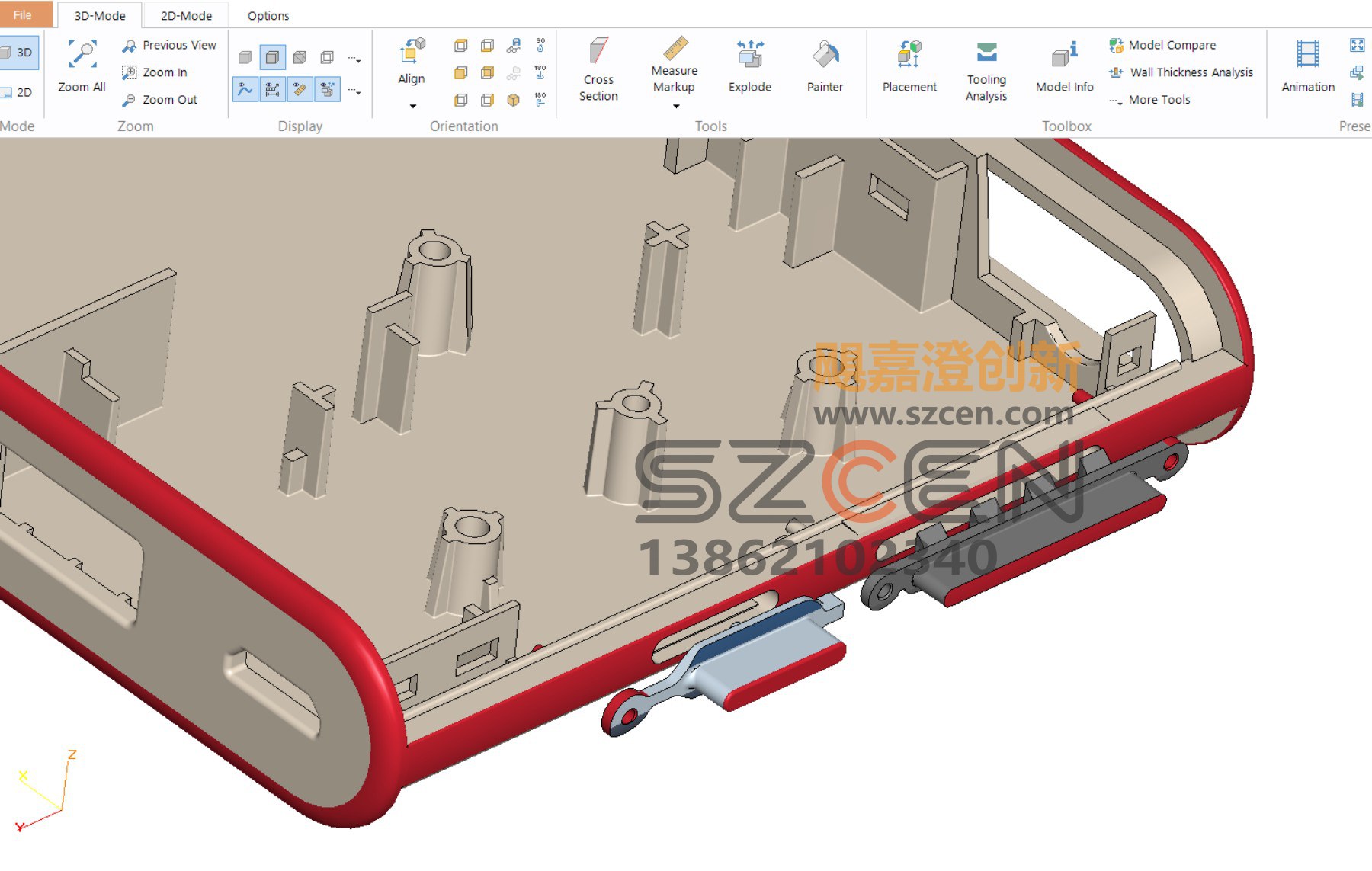

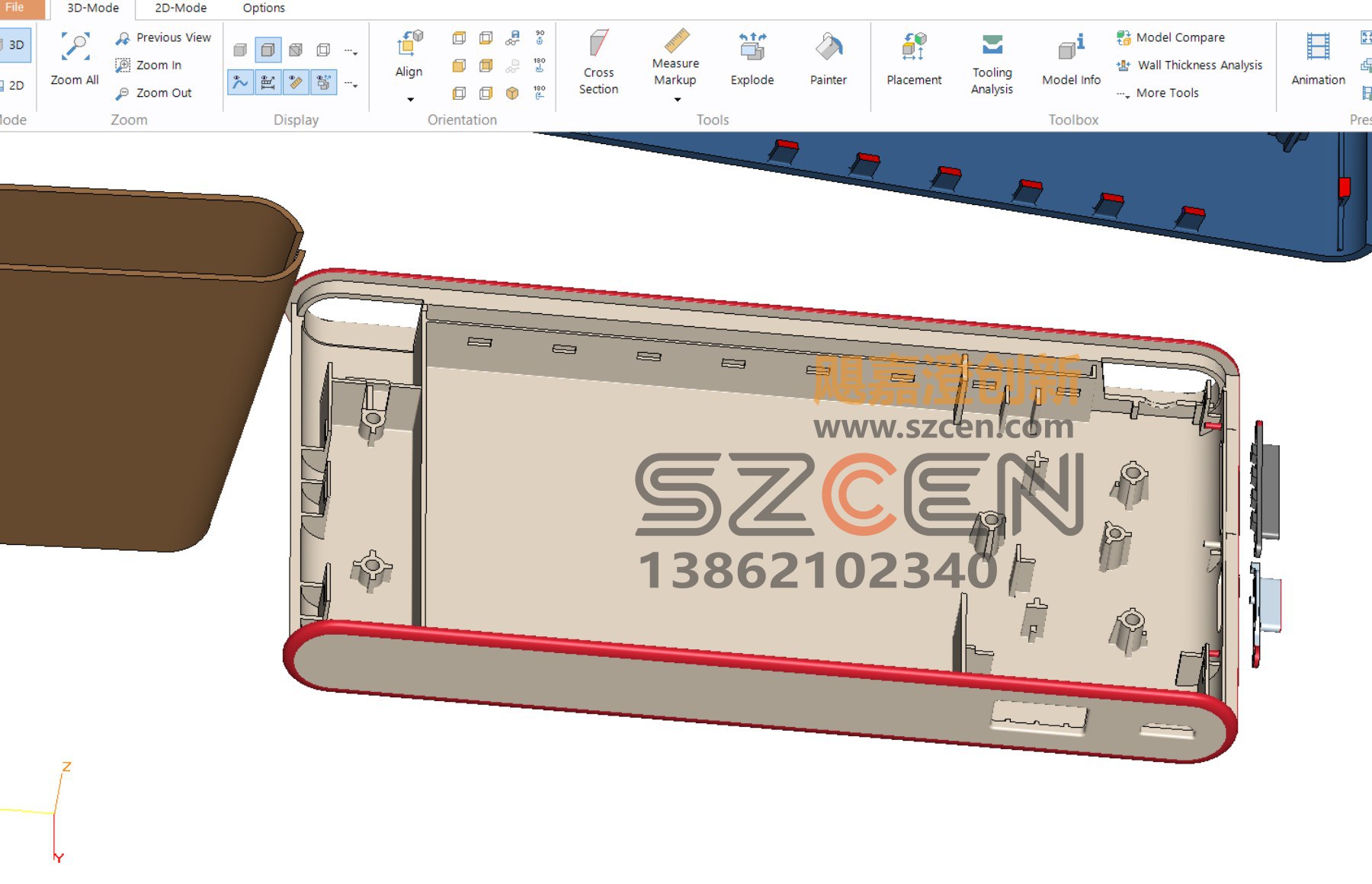

一、项目背景与痛点 移动硬盘盒作为常见的数据存储外设，需要在轻薄体积内保护硬盘模组，并保证接口插拔寿命。客户原有方案存在上下壳卡扣易断、跌落时内部硬盘晃动、接口处应力集中等问题，导致售后返修率偏高。我们受邀在不增加厚度的前提下对盒体结构进行重构，目标是提升抗跌落性能与装配一致性，让产品在便携性与可靠性之间达到更好平衡。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用上下壳对合加内部缓冲筋的结构：上壳做外观面，下壳承担主要装配基准，内部设置四点缓冲筋卡住硬盘，吸收跌落冲击。卡扣布置在侧壁隐蔽位置，扣合行程短、脱模方向简单；接口区域局部加厚并倒圆，降低插拔疲劳。整体壁厚按轻薄方向控制，同时通过加强筋与局部加厚保证刚度，避免单纯靠增加壁厚来换取强度。 三、关键结构与工艺 盒体壁厚控制在均匀区间，配合纵向加强筋提升整体刚度；硬盘安装区预留减震间隙，避免运输中的硬性碰撞。接口开孔做拔模与避位，确保数据线与壳体无干涉，并减少插拔时的壳体变形。我们输出全套三维数模与二维工程图，标注关键配合尺寸与模具分型线，并针对注塑缩水与翘曲做工艺评审，确保量产稳定。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终方案在保持轻薄外形的同时明显提升了抗跌落与抗插拔疲劳能力，装配效率也有所改善。我们交付含三维数模、工程图、结构评审报告与手板样件在内的资料包，客户据此顺利推进模具开发，样机测试中的跌落与插拔寿命均达到预期。如您有类似移动存储或小型电子外壳的结构设计需求，欢迎联系苏州飓嘉澄团队，预约一次免费的方案评估。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
