手持设备电池盒结构密封设计

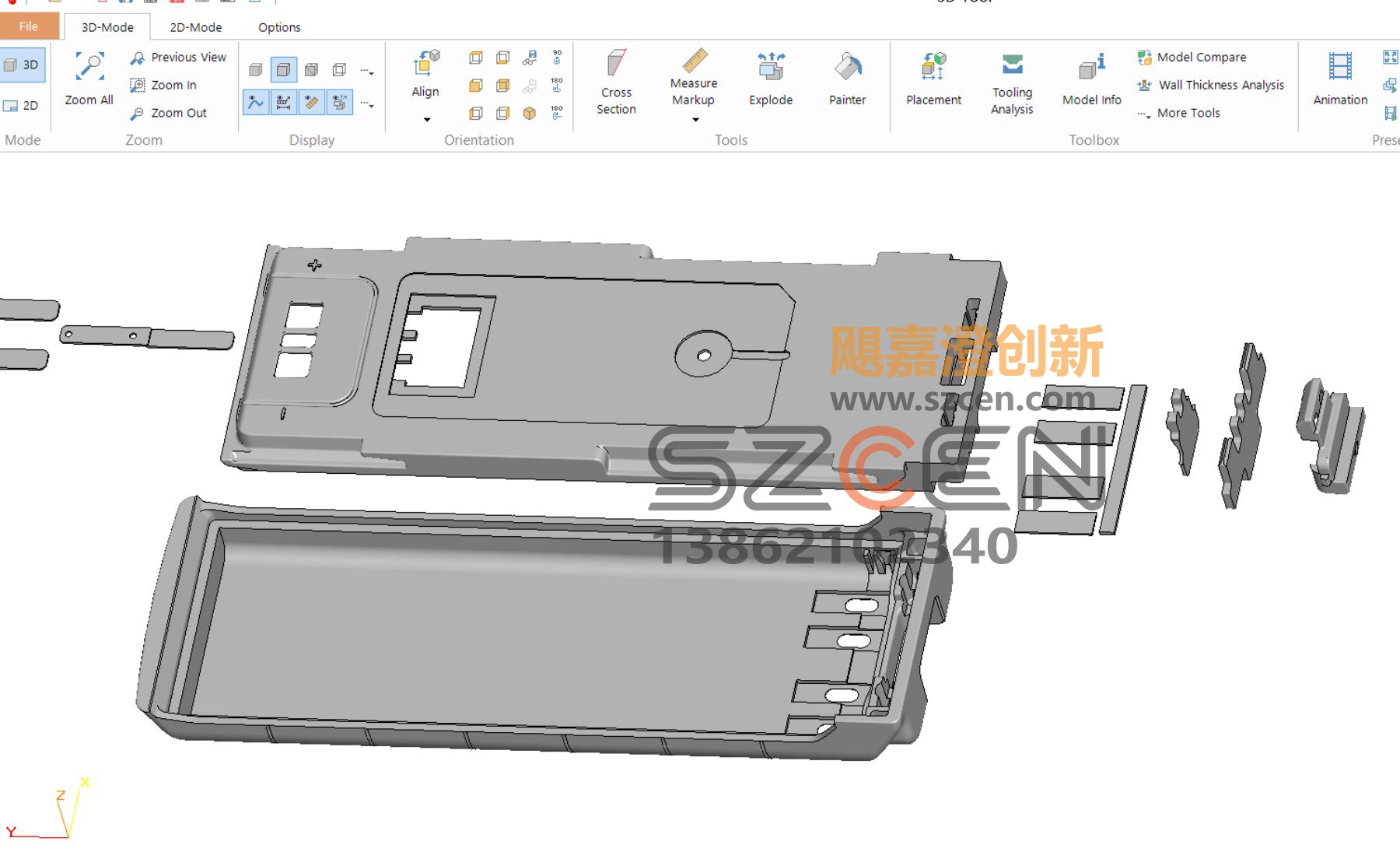

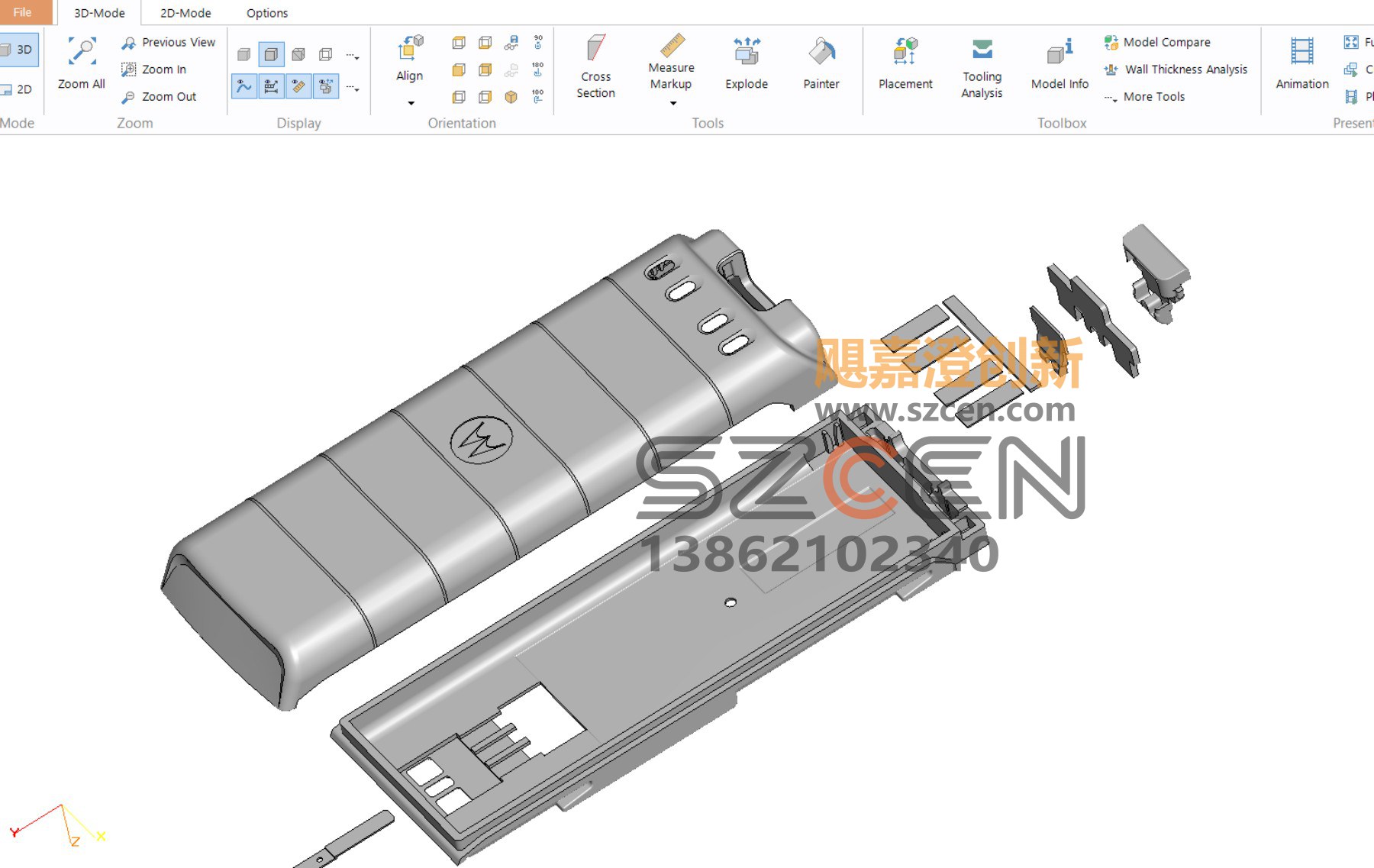

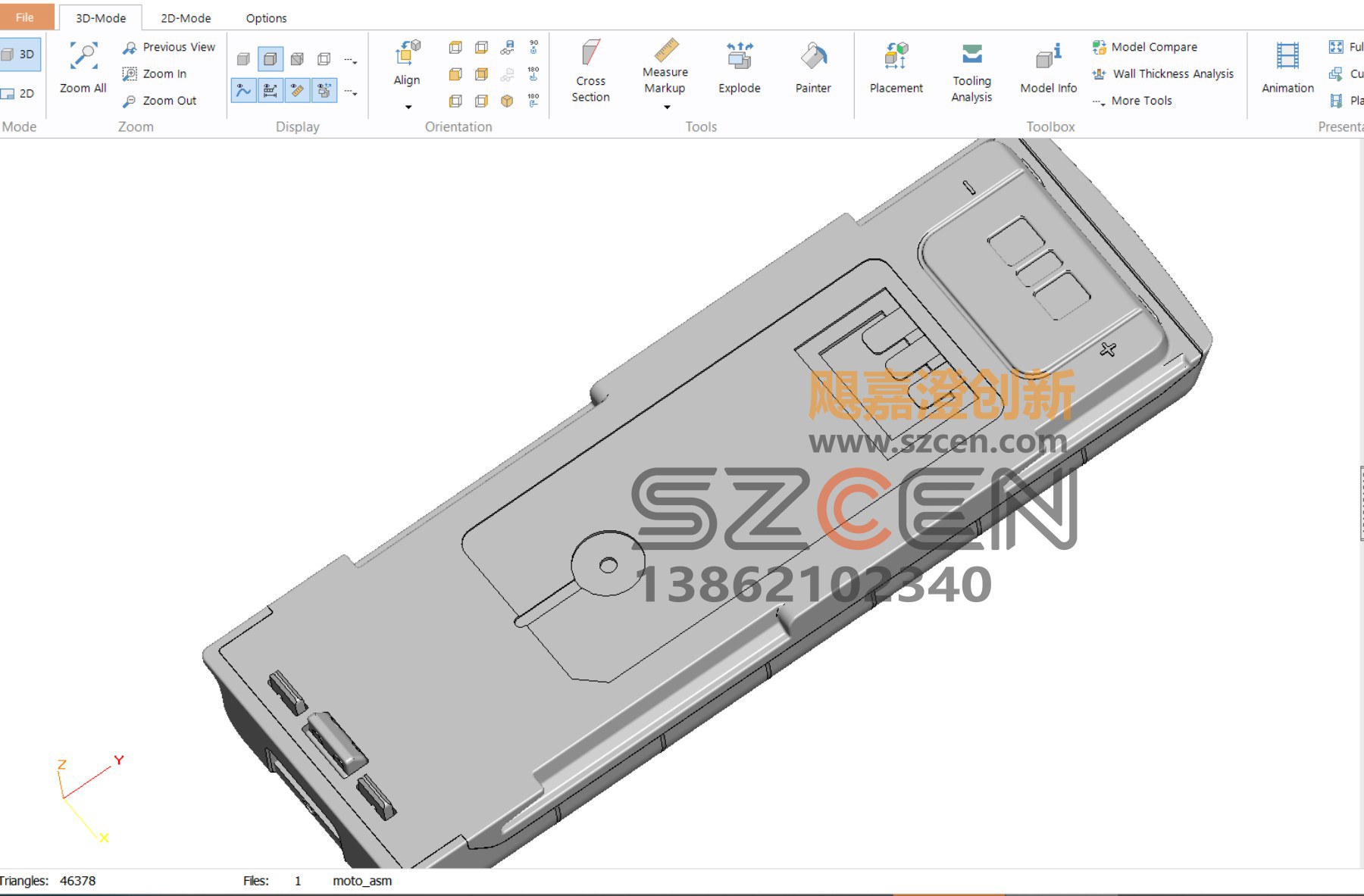

一、项目背景与痛点 手持设备电池盒需要在频繁拆装与户外使用中保持可靠连接，客户原有方案存在电极接触不良、盖体卡扣易磨损、跌落时电池脱出等问题，影响设备续航与使用安全。我们受邀对电池盒结构进行重新设计，目标是在满足密封要求的同时提升耐用性与装配便利性，让电池更换过程简单顺畅且不易失效。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用后盖与盒体一体铰链加卡扣锁定的方案：铰链提供开合导向，卡扣提供扣合力，避免传统螺丝拆装不便。电极采用金属弹片与定位柱组合，保证多次插拔后的接触稳定性。盒体四角设置加强筋，内部预留缓冲空间，降低跌落冲击对电芯的影响。整体布局将电极、卡扣与定位结构集中于一侧，方便模具出模与装配检测。 三、关键结构与工艺 盖体四周设计密封筋，与盒体形成过盈配合，达到基础防尘防水效果；电极区域局部加厚并做防呆结构，避免反装导致短路。壁厚与加强筋分布按注塑工艺校核，防止翘曲与缩水，同时保证卡扣弹性。我们输出三维数模与工程图，标注关键配合尺寸、卡扣行程与电极高度，并针对模具分型与顶出做工艺评审。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终方案实现了电池盒的快速开合与可靠固定，跌落测试与插拔寿命均有改善，密封性能满足户外基础防护要求。我们交付含三维数模、工程图与结构评审报告在内的完整资料包，客户据此推进模具开发与量产，装配一致性与售后返修率均得到优化。如您有类似手持设备电池盒或密封结构的设计需求，欢迎联系苏州飓嘉澄团队。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
