汽车电子后视镜屏幕结构设计

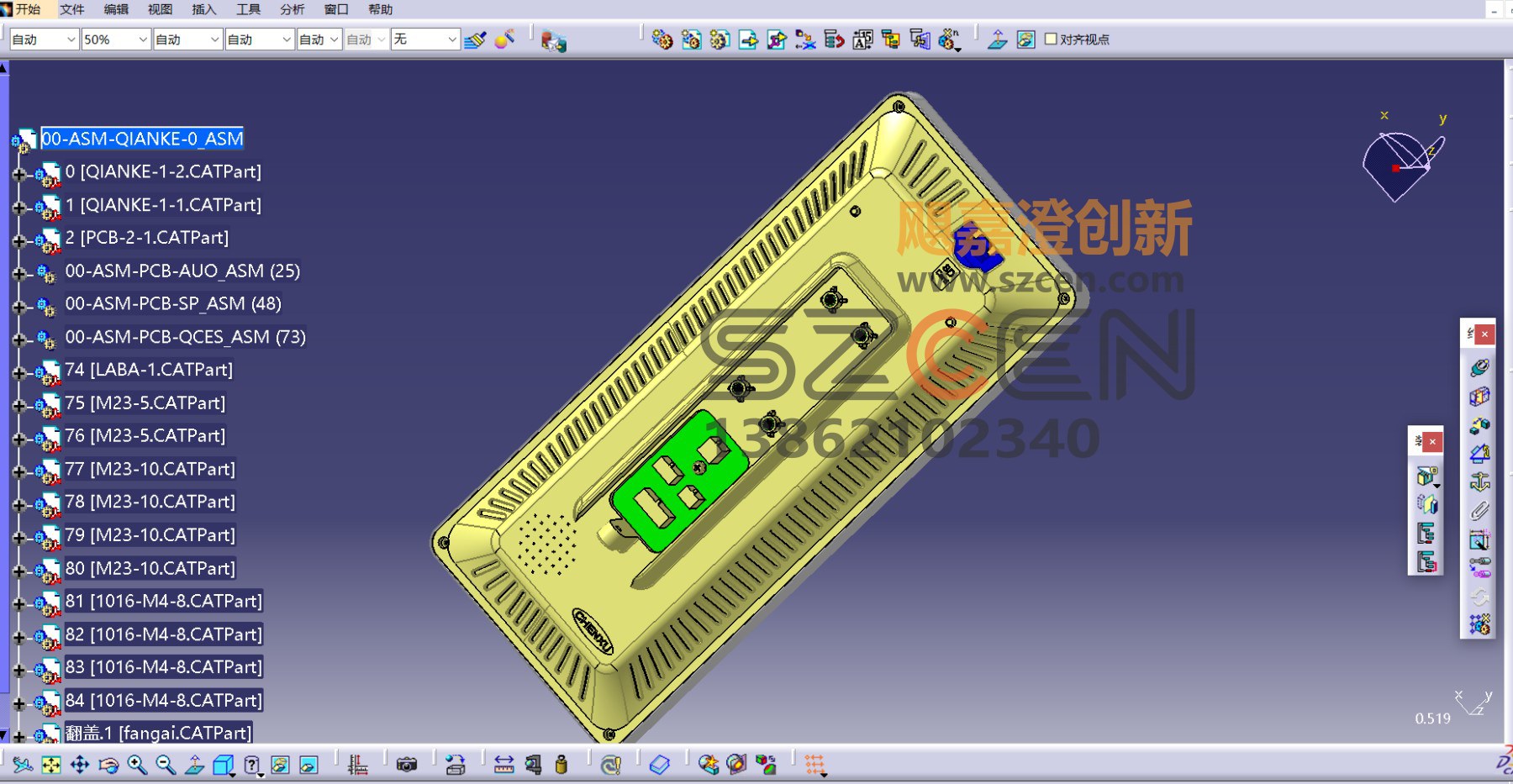

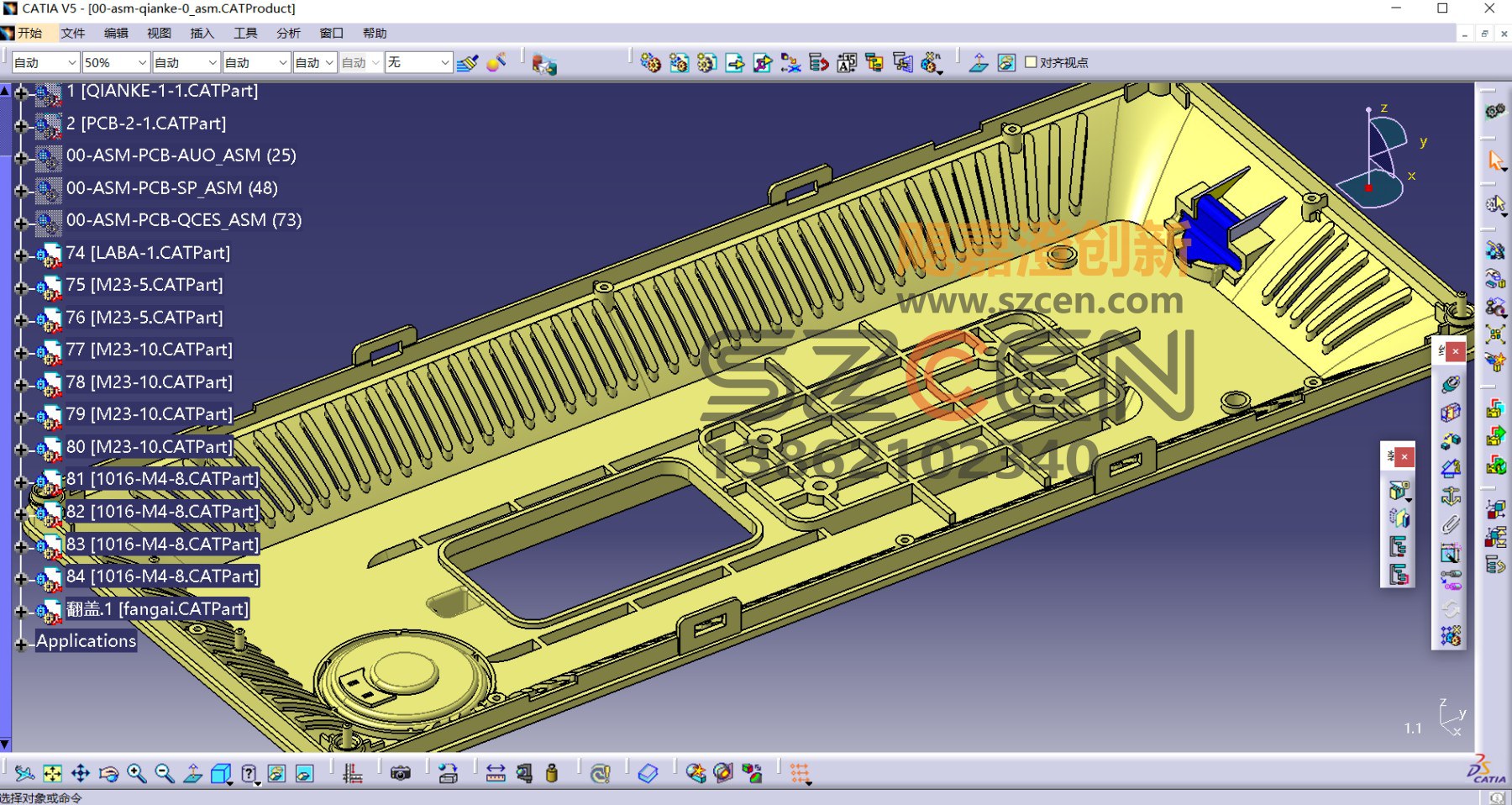

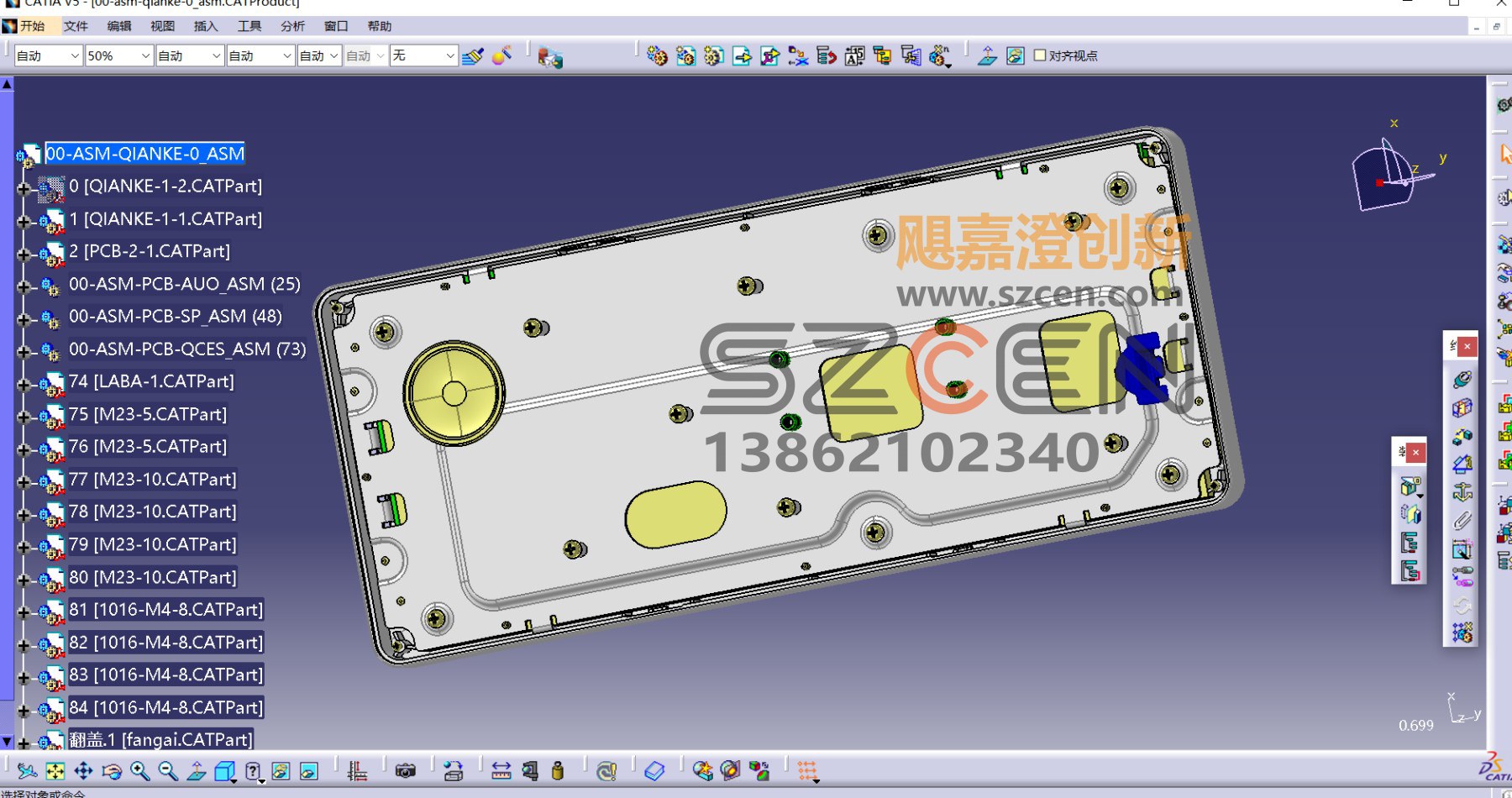

一、项目背景与痛点 汽车电子后视镜屏幕需要替代传统光学后视镜，在有限空间内集成显示屏、控制板与摄像头接口，同时满足车内高温、振动与防水要求。客户原有方案壳体散热不足，长时间工作后屏幕亮度衰减；安装支架刚度弱，行车抖动明显。我们受邀对整机结构进行重构，目标是提升可靠性与观感，让屏幕在复杂车载环境中稳定工作。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用铝合金压铸中框加塑胶后壳的混合结构：中框承担屏幕安装基准与散热功能，后壳包覆电路并做防水处理。背部设置散热鳍片，将屏幕与控制板热量导向安装支架再散出。安装支架与车身连接处设计橡胶减振垫，降低路面振动传递，同时预留线束走线孔，使线束集中管理。 三、关键结构与工艺 屏幕四周设置缓冲泡棉槽，防止装配过压；壳体接缝处设计密封筋与防水透气阀，平衡内外气压并防止液体渗入。线束从支架中心孔集中引出，避免散乱与磨损。我们对壁厚、加强筋、拔模角度做注塑与压铸工艺评审，输出三维数模与工程图，标注关键配合尺寸、安装孔位与密封路径。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终方案散热效率与安装刚度均有提升，振动与防水性能满足车规初步要求。我们交付含三维数模、工程图、结构评审报告与样件资料在内的完整资料包，客户据此推进上车验证，屏幕在高低温与振动测试中的表现优于原方案。如您有类似车载电子或汽车后视产品的结构设计需求，欢迎联系苏州飓嘉澄团队。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
