移动新能源电池箱结构安全设计

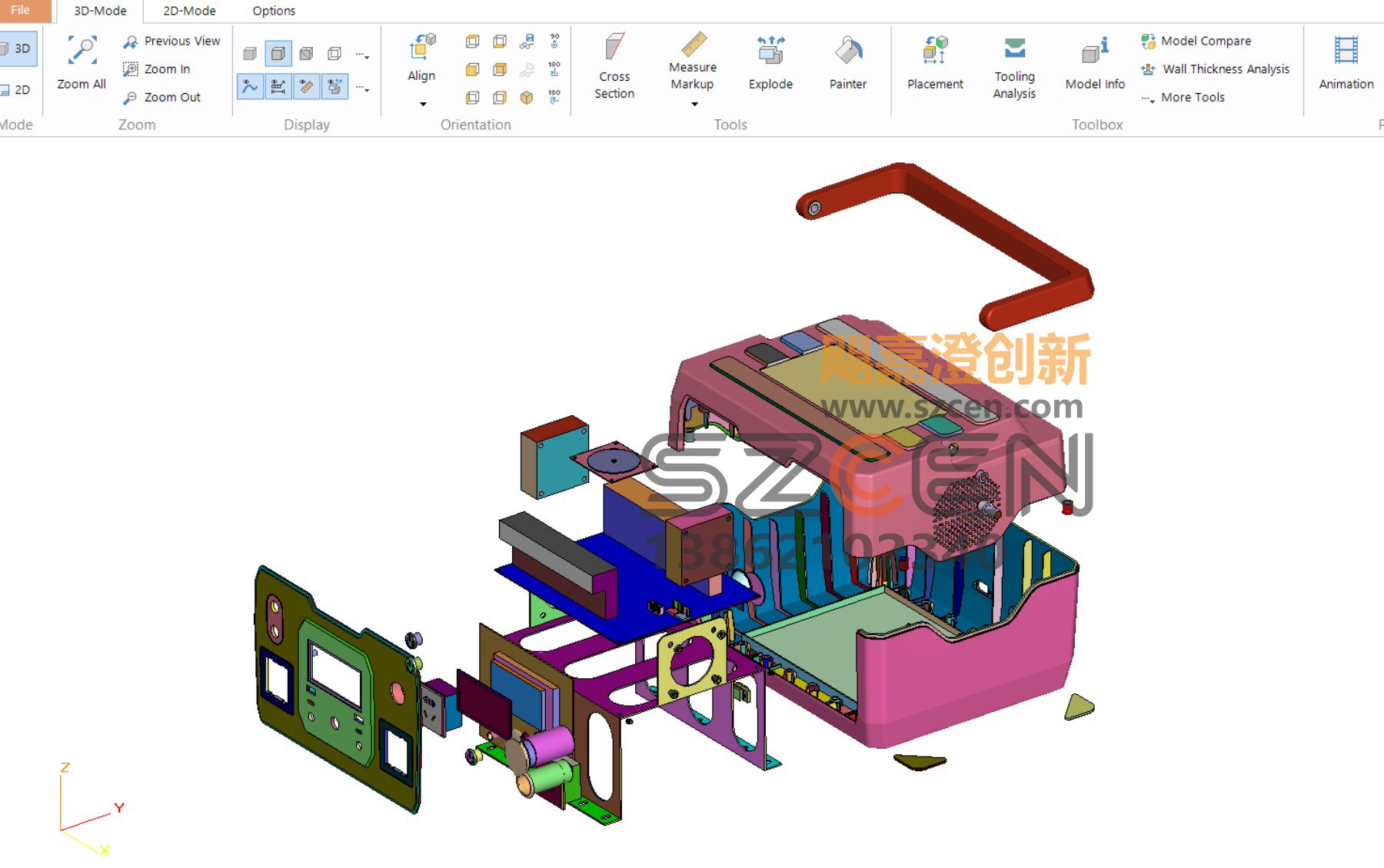

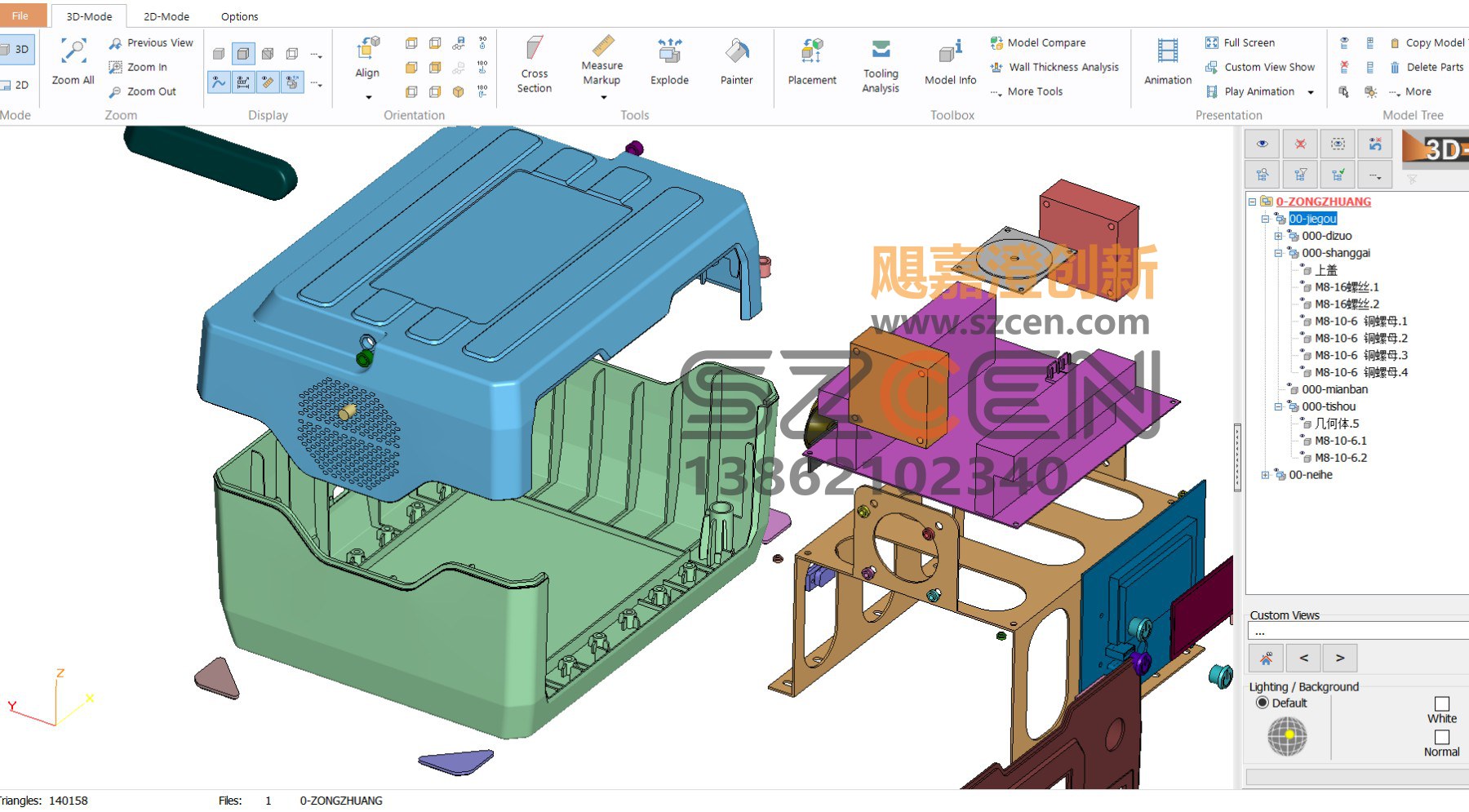

一、项目背景与痛点 移动新能源电池箱常用于储能、应急供电与户外作业场景，需要在搬运颠簸中保护电池模组，并防止热失控蔓延。客户原有方案内部模组固定不牢、散热风道短路、防护等级不足，存在安全隐患。我们受邀对箱体结构进行安全重构，目标是提升结构强度与热管理能力，让产品在移动与户外环境中稳定运行。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用框架加包覆式箱体的双层结构：内部铝型材框架承载电池模组重量，外部钣金箱体提供防护与密封。模组之间设置阻燃隔热垫，电气区与功率区分开布置。前后部分别设置进风与排风通道，配合温控风扇形成定向散热。顶部设置吊装结构与叉车孔，方便转运与现场就位。 三、关键结构与工艺 电池模组通过压条与定位块固定，避免长途运输中的窜动；接线端子区设置绝缘罩与警示标识。箱体接缝采用连续焊接加密封条，达到户外防护要求。我们对钣金焊接、喷涂与绝缘处理进行工艺评审，输出三维数模与工程图，标注吊装载荷、散热风量与防护细节，确保结构与电气安全。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终方案的结构强度与散热效率均有提升，电气隔离与防护设计满足户外使用要求。我们交付含三维数模、工程图、结构评审报告与样机资料在内的完整资料包，客户据此推进测试认证与批量生产，振动、防护与热管理测试均达到设计指标。如您有类似新能源电池箱或工业装备的结构设计需求，欢迎联系苏州飓嘉澄团队。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
