医疗液相色谱仪外观结构设计

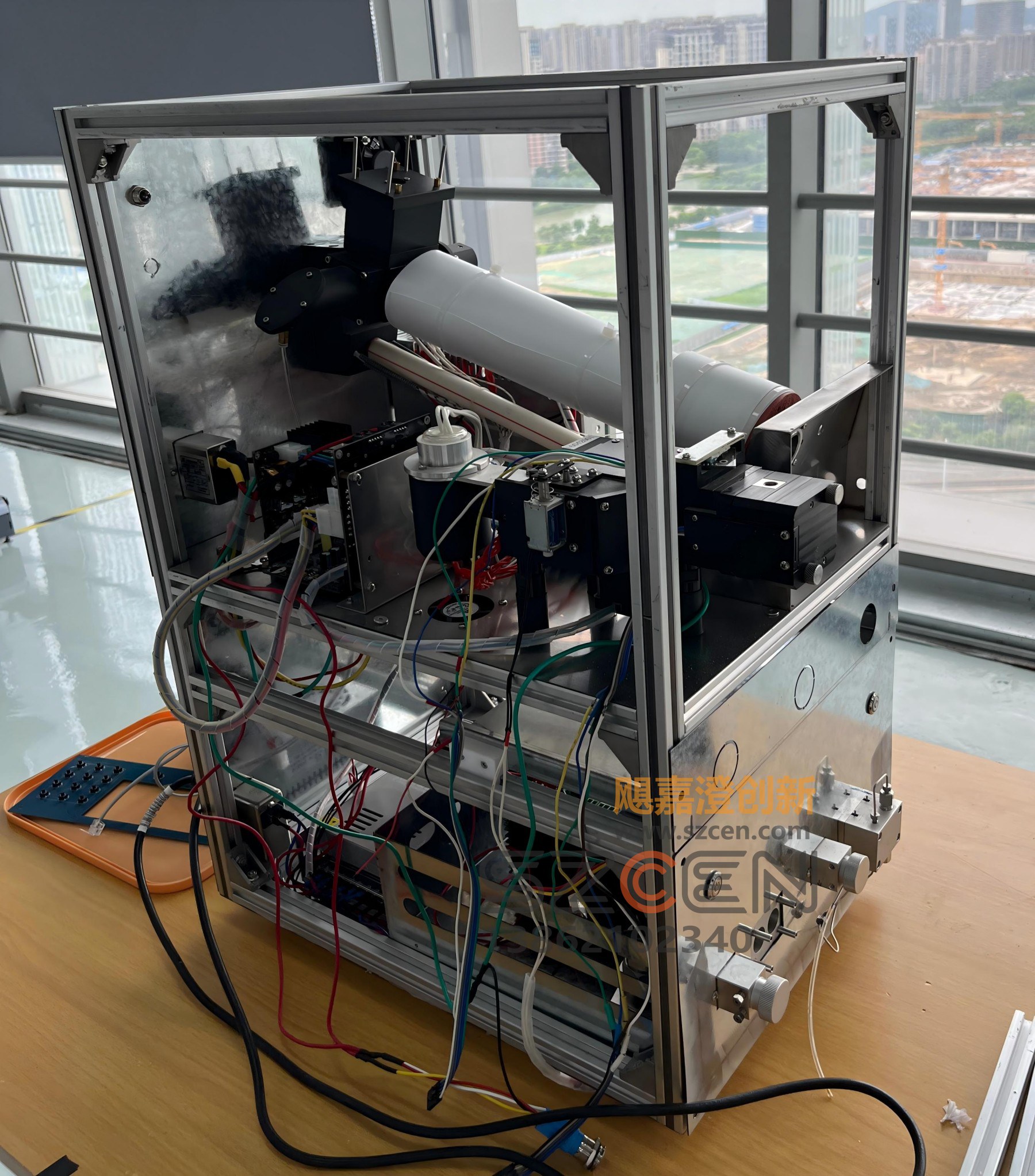

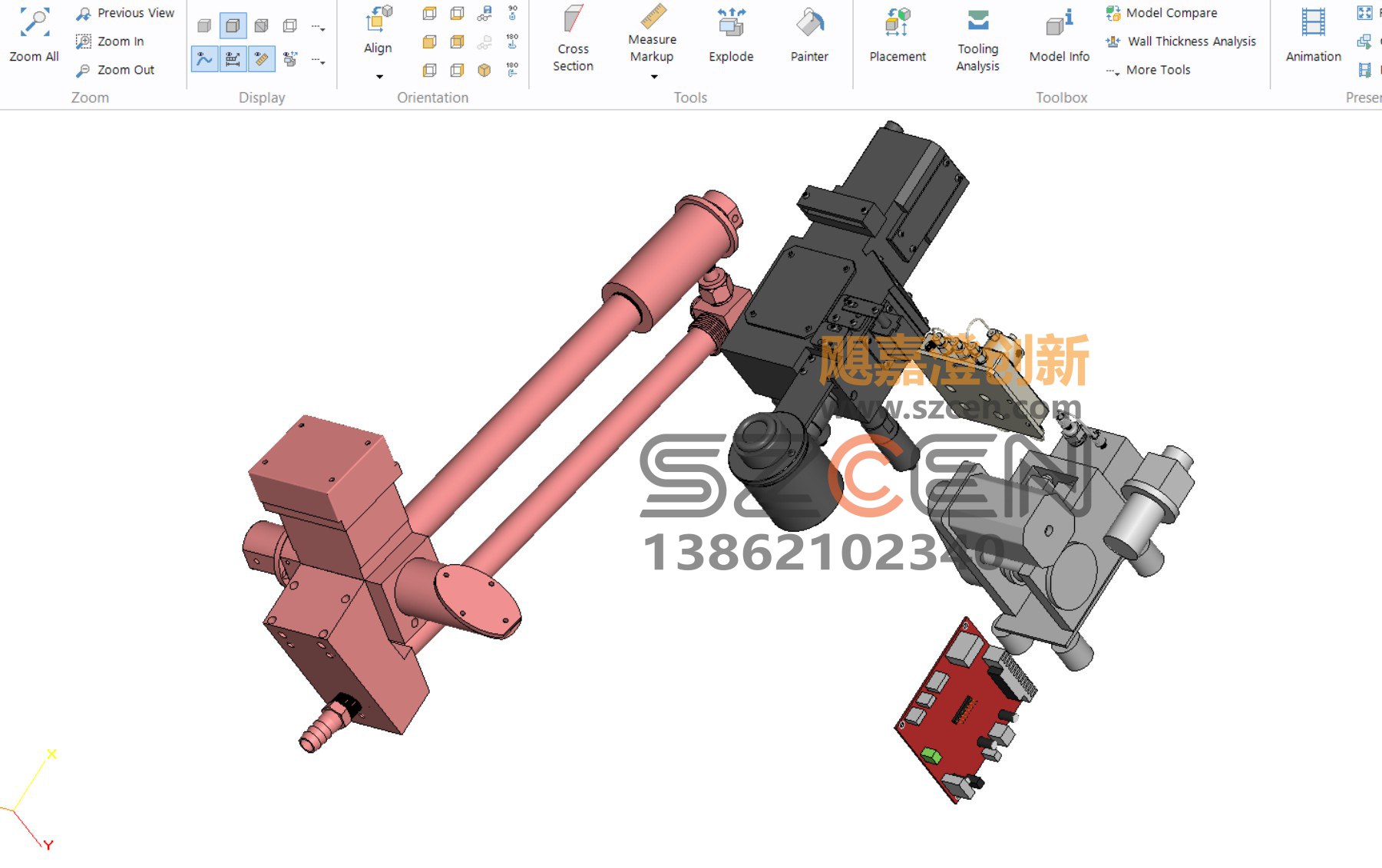

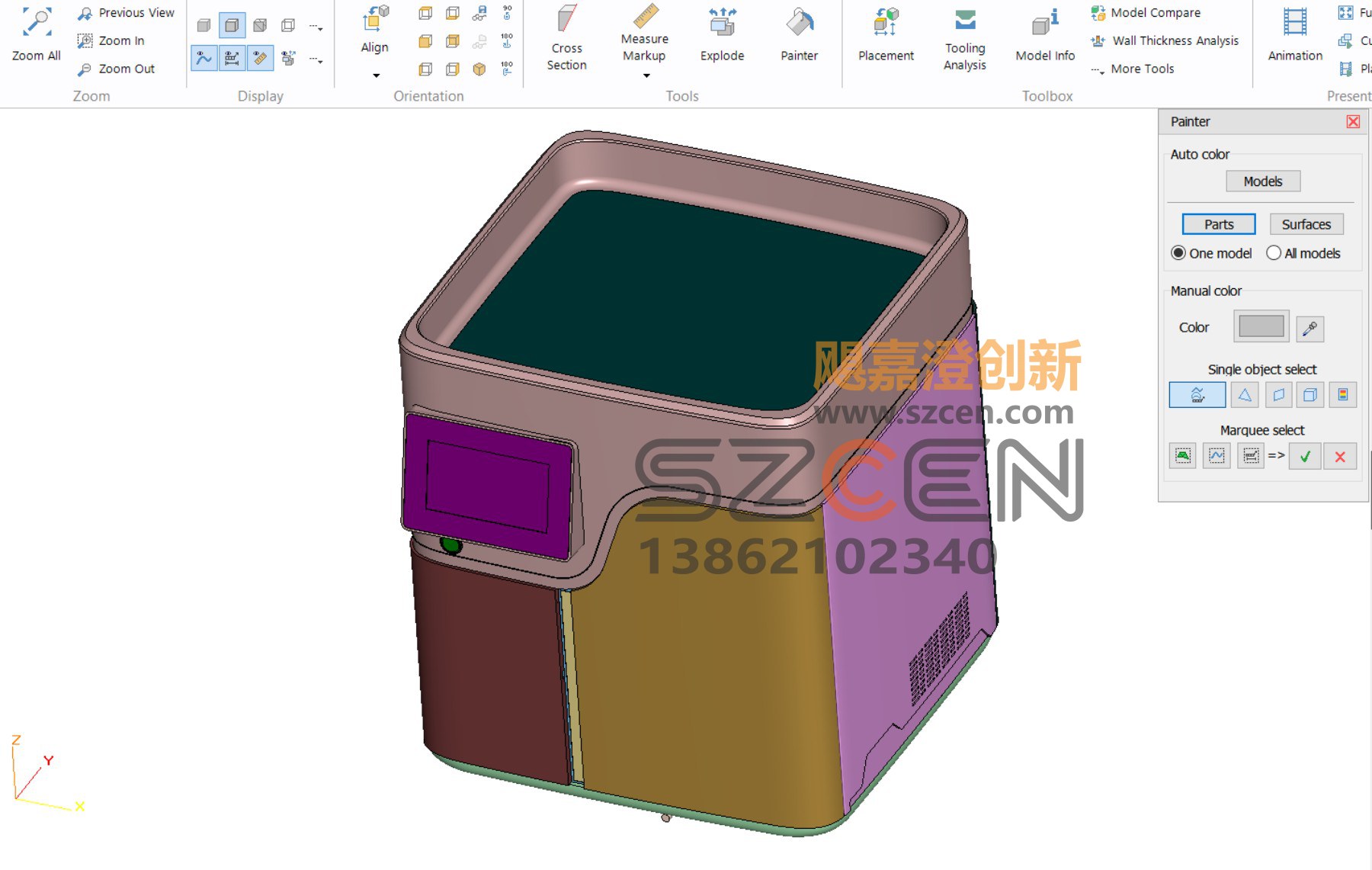

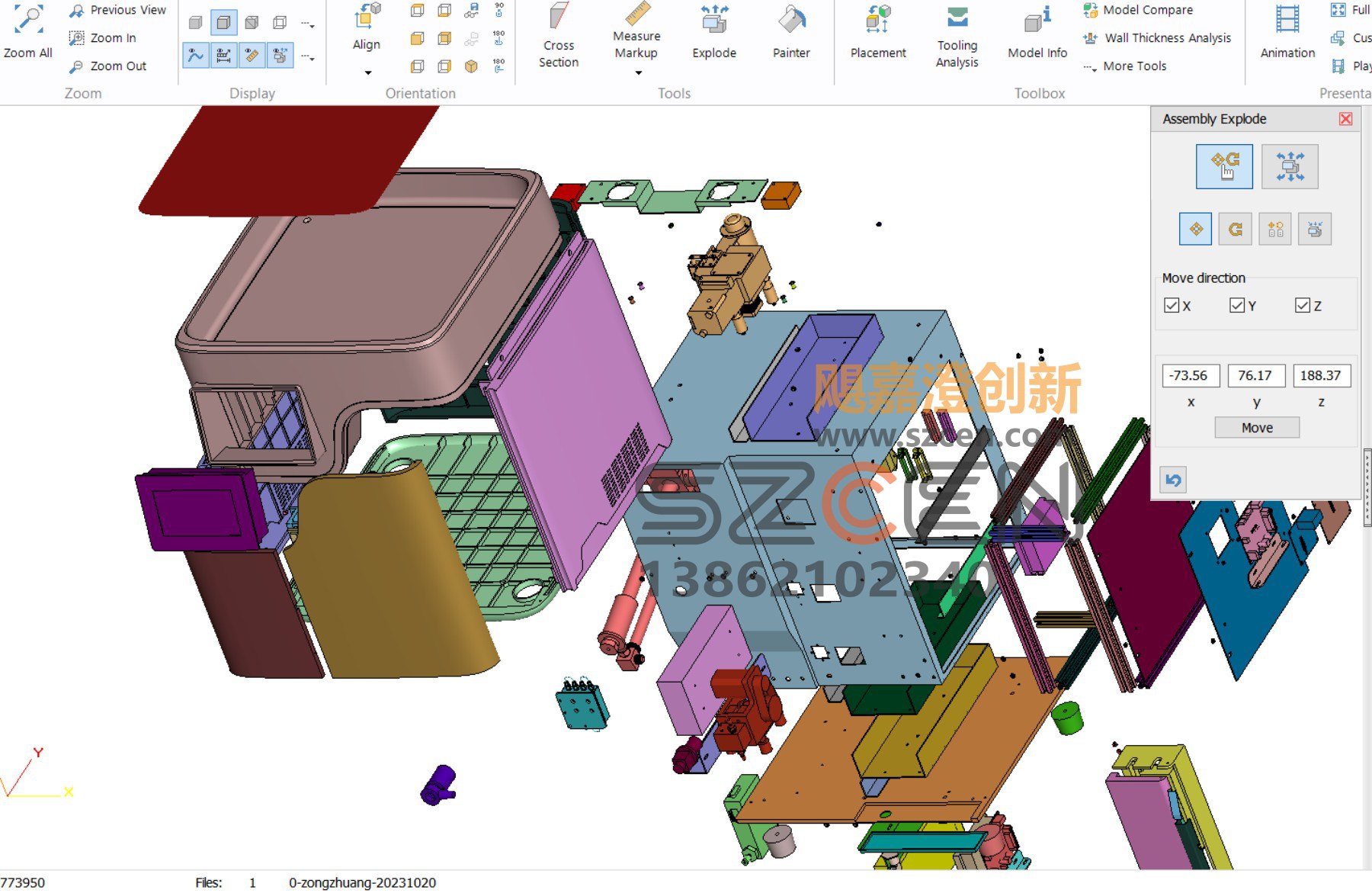

一、项目背景与痛点 液相色谱仪是分析实验室的核心设备，内部包含高压泵、进样器、柱温箱与检测器等多个精密模块，对振动、温度与洁净度要求较高。客户原有方案壳体分件零散、维护开口不足、面板操作角度不舒适。我们受邀对外观与结构进行重构，目标是提升专业感与维护便利性，让仪器在实验室环境中既稳定又易用。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用上分析区、下电气区的上下分层布局：上部前开门便于更换色谱柱与流路部件，下部侧开门便于维护电气模块。正面人机面板倾斜布置，显示与按键区域集中，符合站立操作习惯。底部设置减振支撑，降低泵体振动对检测精度的影响。整体外观采用简洁的直线条与圆角过渡，体现医疗设备的精密感。 三、关键结构与工艺 壳体采用钣金加塑料前面板组合，关键接缝做密封处理；前面板采用可拆卸结构，便于喷涂与丝印。内部设置导流风道，将热源模块热量及时排出，避免温升影响检测稳定性。我们对钣金折弯、喷涂与装配工艺进行评审，输出三维数模与工程图，标注维护开口、面板角度与减振安装尺寸。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终方案外观专业、维护便捷，减振与散热设计满足精密分析设备要求。我们交付含三维数模、工程图、结构评审报告与样机资料在内的完整资料包，客户据此推进注册检验与量产，仪器在稳定性与人机操作方面均达到预期。如您有类似医疗分析仪器或实验室设备的结构设计需求，欢迎联系苏州飓嘉澄团队。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
