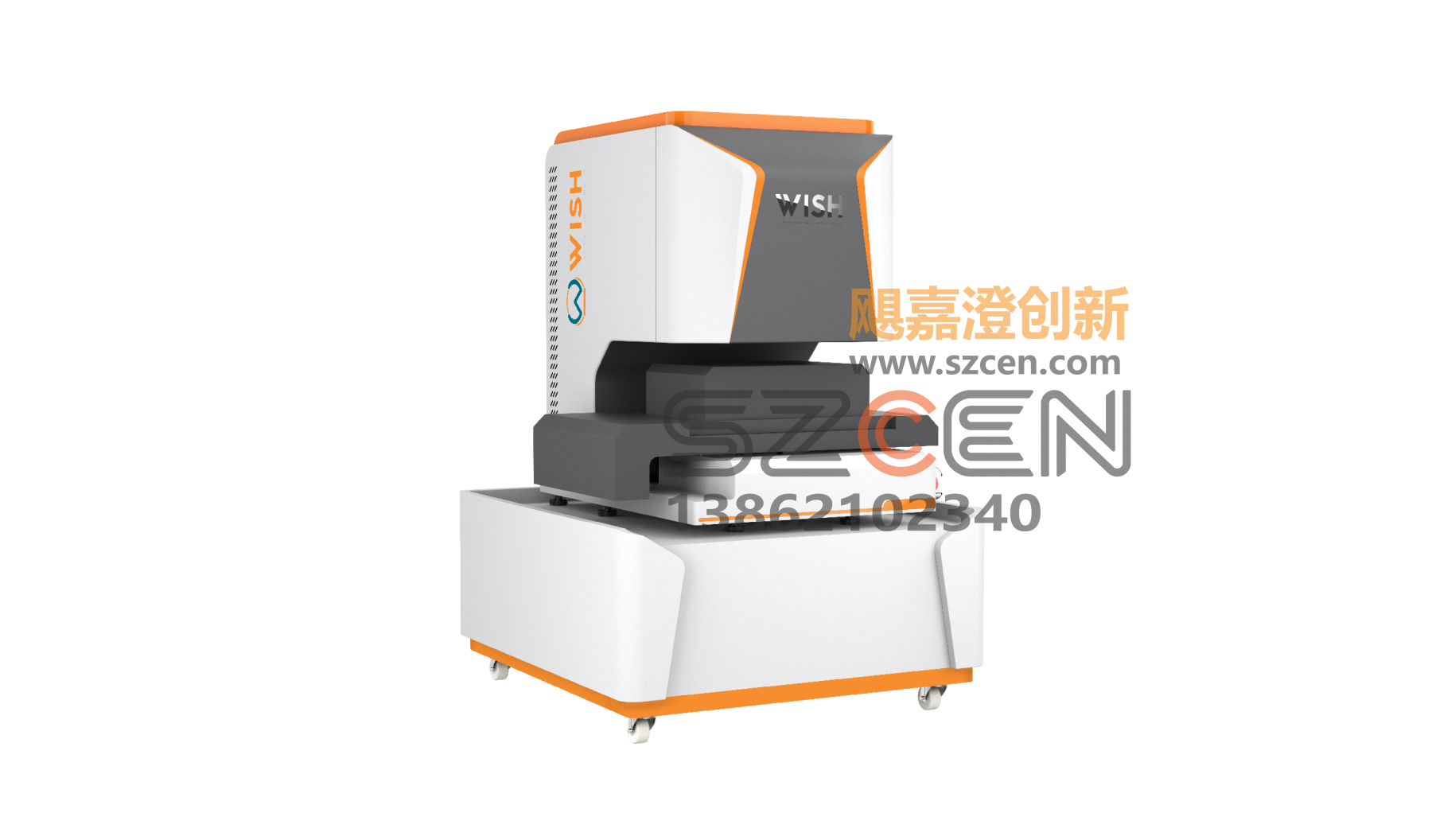

三维轮廓测量仪外观结构设计

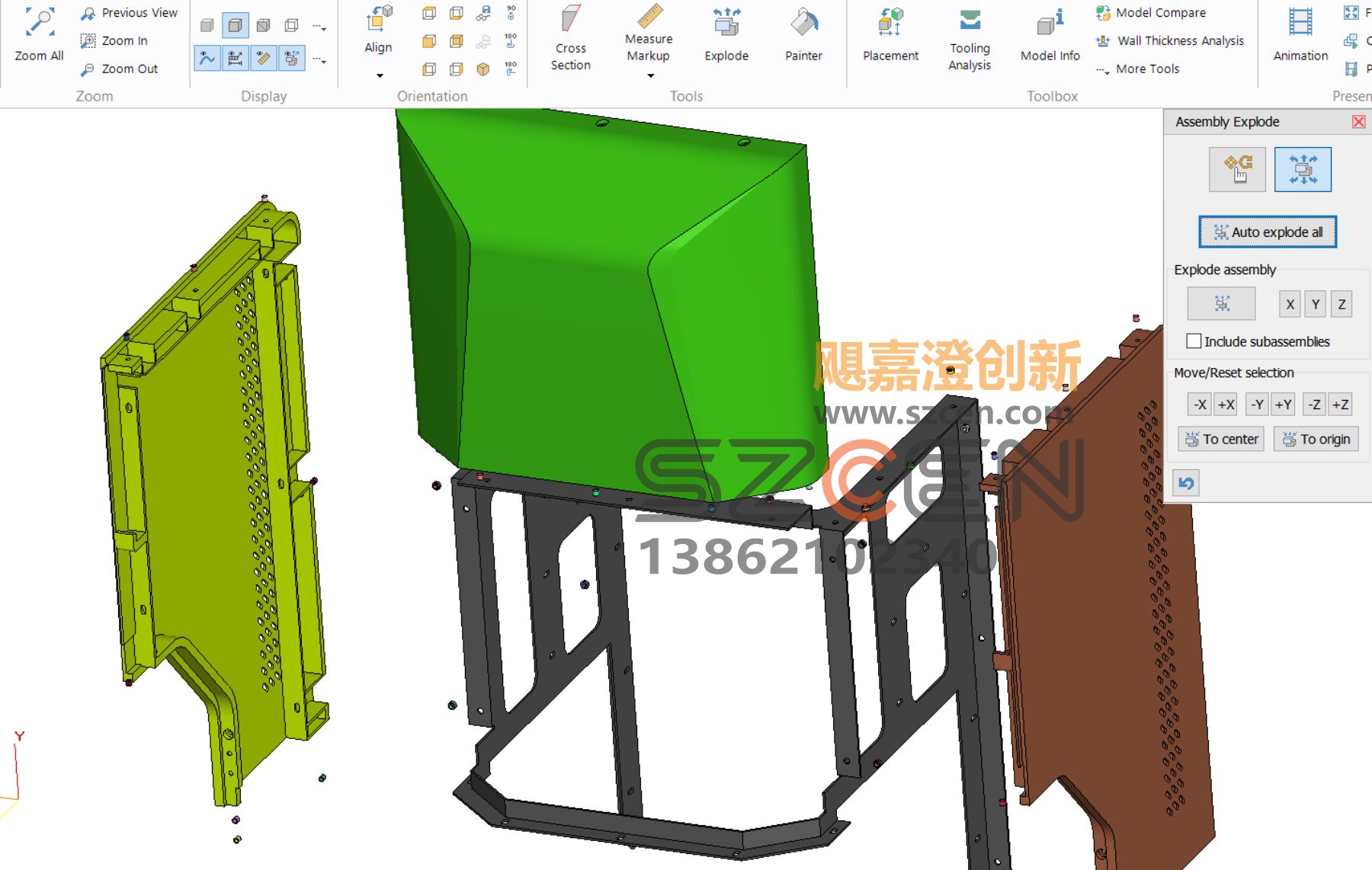

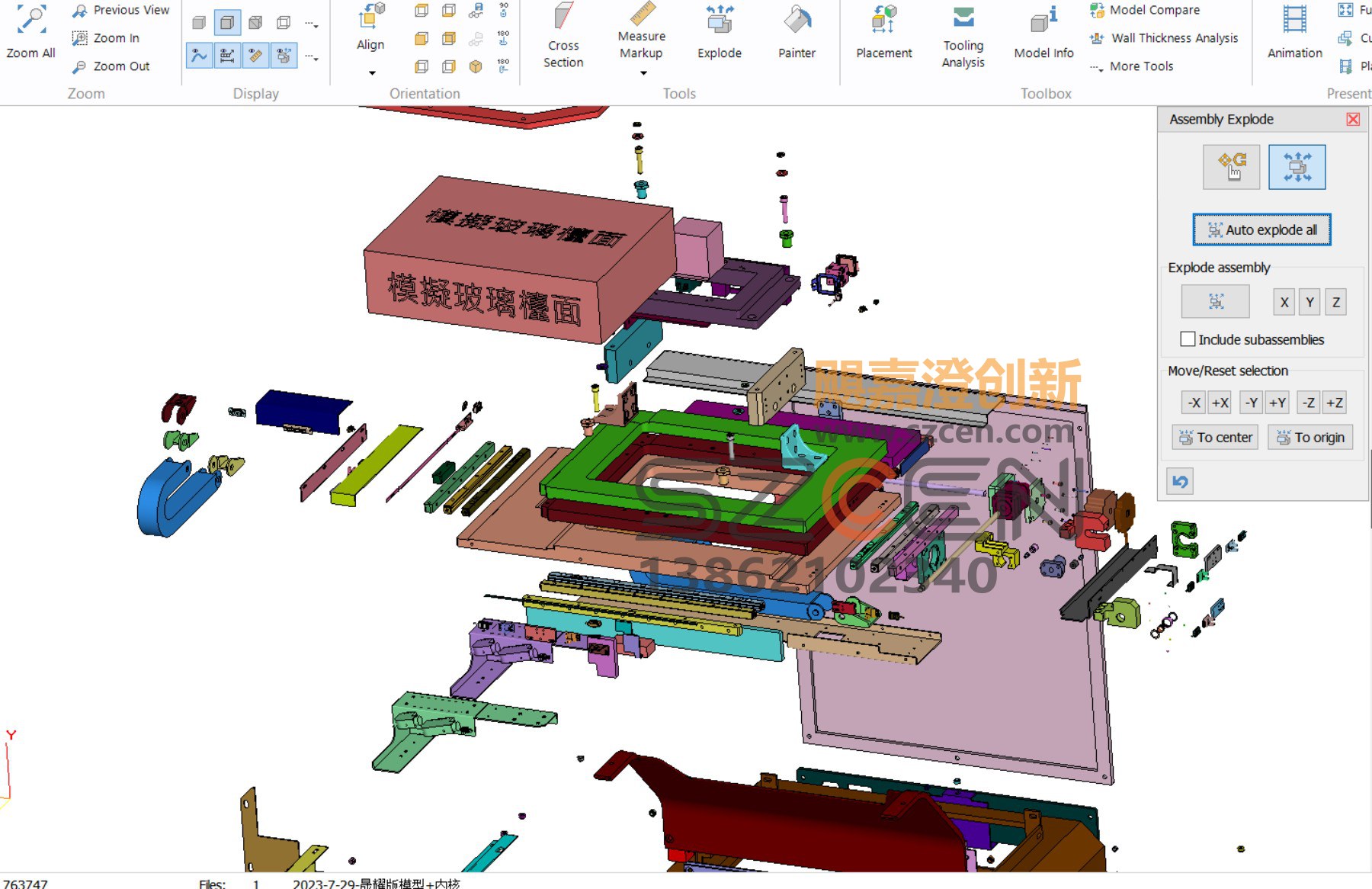

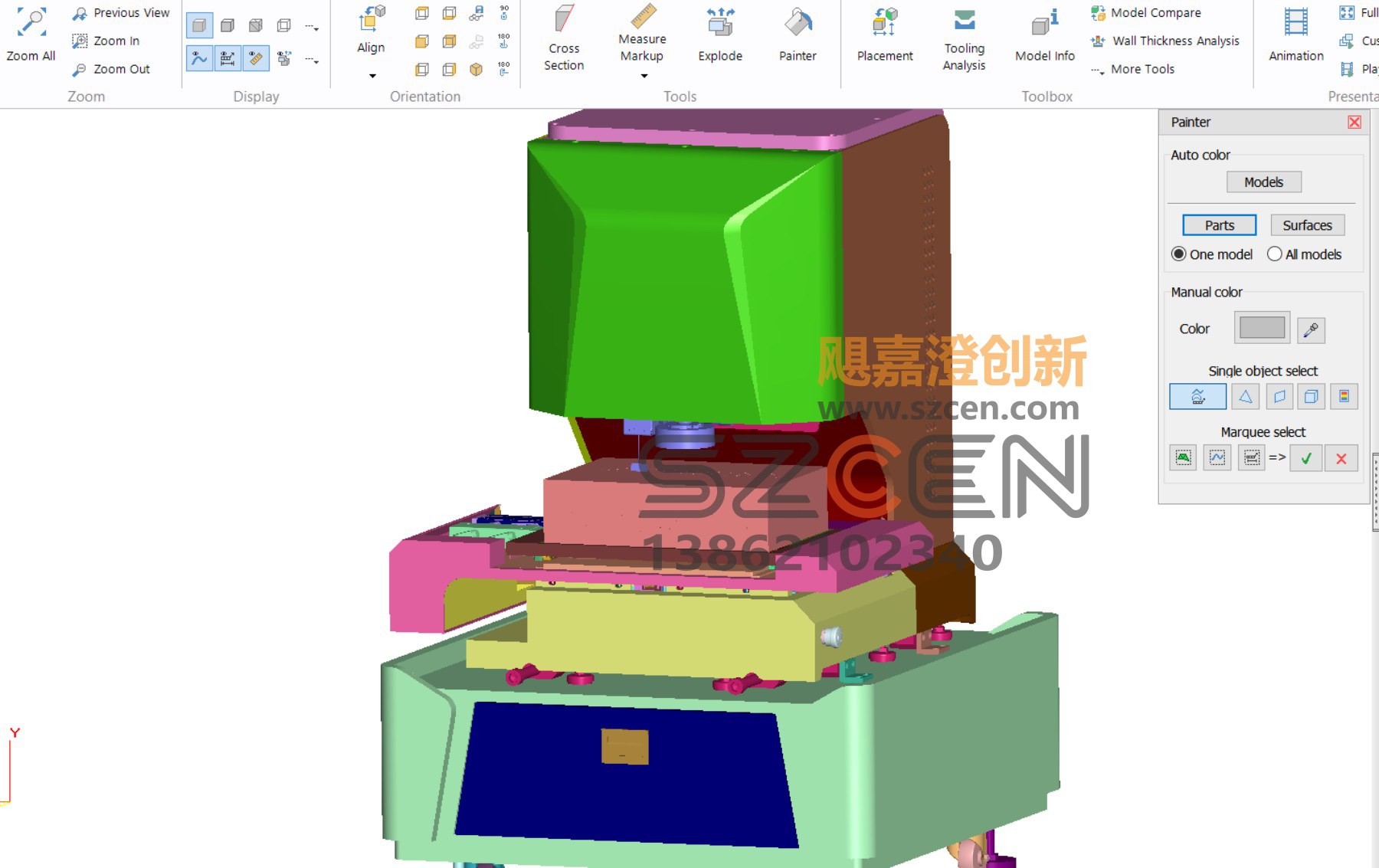

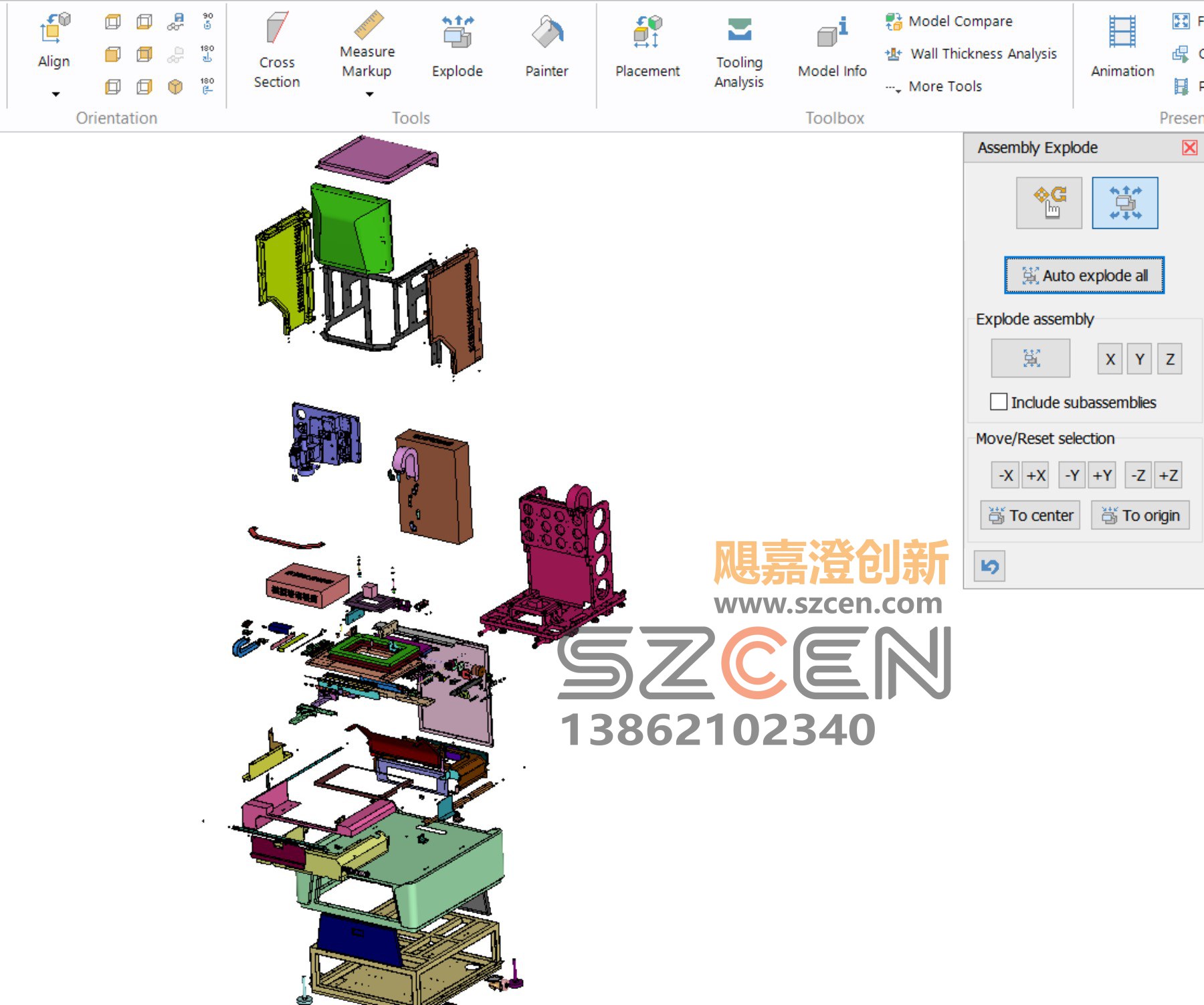

一、项目背景与痛点 三维轮廓测量仪用于检测工件表面形貌，对整机刚度、热稳定性与减振性能要求极高。客户原有方案立柱刚度不足、运动平台导轨跨距小、光学腔体密封差，导致测量重复性不稳定。我们受邀对仪器结构进行重构，目标是提升几何精度与环境适应性，让设备在车间环境中也能保持高精度测量能力。在启动设计前，我们对同类产品与竞品结构进行了充分调研，明确本项目需要在成本控制与性能提升之间取得平衡。同时梳理了客户生产线现有的装配流程，使新结构能够无缝衔接量产。 二、结构设计思路 我们采用大理石底座加铝合金立柱的混合结构：大理石提供高阻尼与热稳定性，铝合金立柱减轻上部重量并方便加工。运动平台采用交叉滚柱导轨与丝杠驱动，跨距加大以提升承载能力。光学腔体设置在前部并配置密封门，减少灰尘与气流干扰。整体外观以直线条为主，体现精密仪器的专业感。 三、关键结构与工艺 立柱与底座之间设置调整垫片，便于出厂前调平；外壳采用钣金加塑料面板组合，底部配置可调减振脚。内部电缆与气管沿立柱内部走线，避免运动部件缠绕。我们对精密配合尺寸、材料选型与表面处理做工艺评审，输出三维数模与工程图，标注关键精度尺寸、导轨安装面与减振调平机构。设计过程中我们与客户的硬件、模具与品质团队保持密切沟通，确保每一项结构决策都能落地到工艺与检测环节。对可能影响外观的关键分件线进行了多轮位置优化，力求整机视觉简洁。 四、成果与交付 最终方案整机刚度与减振性能明显提升，测量稳定性得到改善。我们交付含三维数模、工程图、结构评审报告与样机资料在内的完整资料包，客户据此推进精度标定与量产，重复性测试与环境适应性测试均满足设计指标。如您有类似精密测量仪器或工业设备的结构设计需求，欢迎联系苏州飓嘉澄团队。在关键结构与工艺确定后，我们进一步通过手板或样机验证了装配顺序与配合间隙，提前排除潜在风险。所有输出文件均按客户工程规范命名与归档，方便后续版本管理与变更追溯。
