交流充电枪｜环形握把人体工学充电枪外观与结构设计

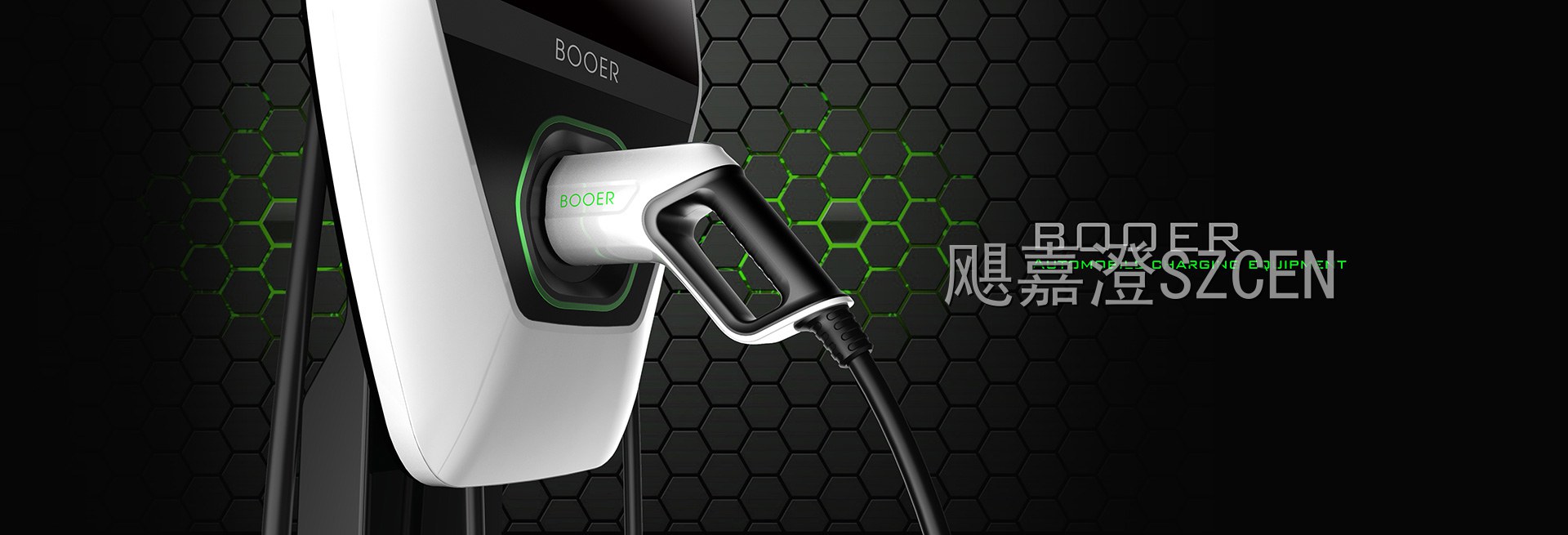

本项目为交流充电枪的整机产品设计，它是电动汽车与交流充电桩之间的连接部件，用户每次充电都要握住它插拔一次，握感、重量分配与插拔力度直接决定使用体验。多数充电枪仍是黑色塑料一体件，造型笨重、握把细长，戴着手套或者雨天操作时容易滑手。项目把它从一件工业插头做成有识别度的充电装备：整体线条流畅简洁，白黑双色把持握区与工作区分开，握把做成环形握持结构，握径适中、重心靠近掌心，长时间插拔不费力。

一、外观设计

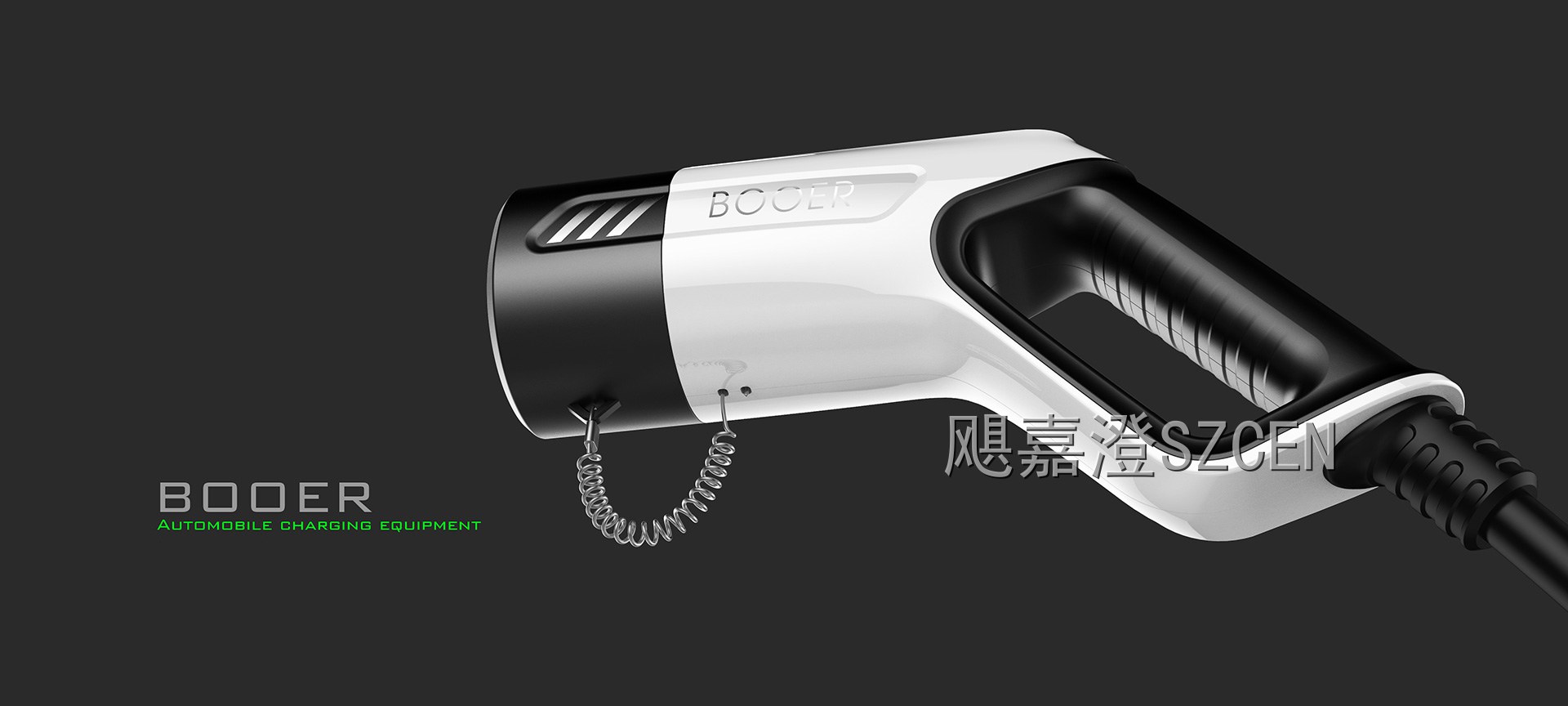

整机造型：枪体以一条流畅的曲面从枪头过渡到尾部线缆，造型整体、没有多余分割线，白黑双色沿功能边界分色，正面干净利落。

环形握把：握把做成中间镂空的环形结构，四指穿过握持，拇指自然落在顶部按钮上，握持稳定、不容易滑脱。

枪头与工作区：枪头端保持紧凑的短柱形体量，端面内嵌金属端子与密封件，黑色端套与白色主壳形成明确的工作区与持握区划分。

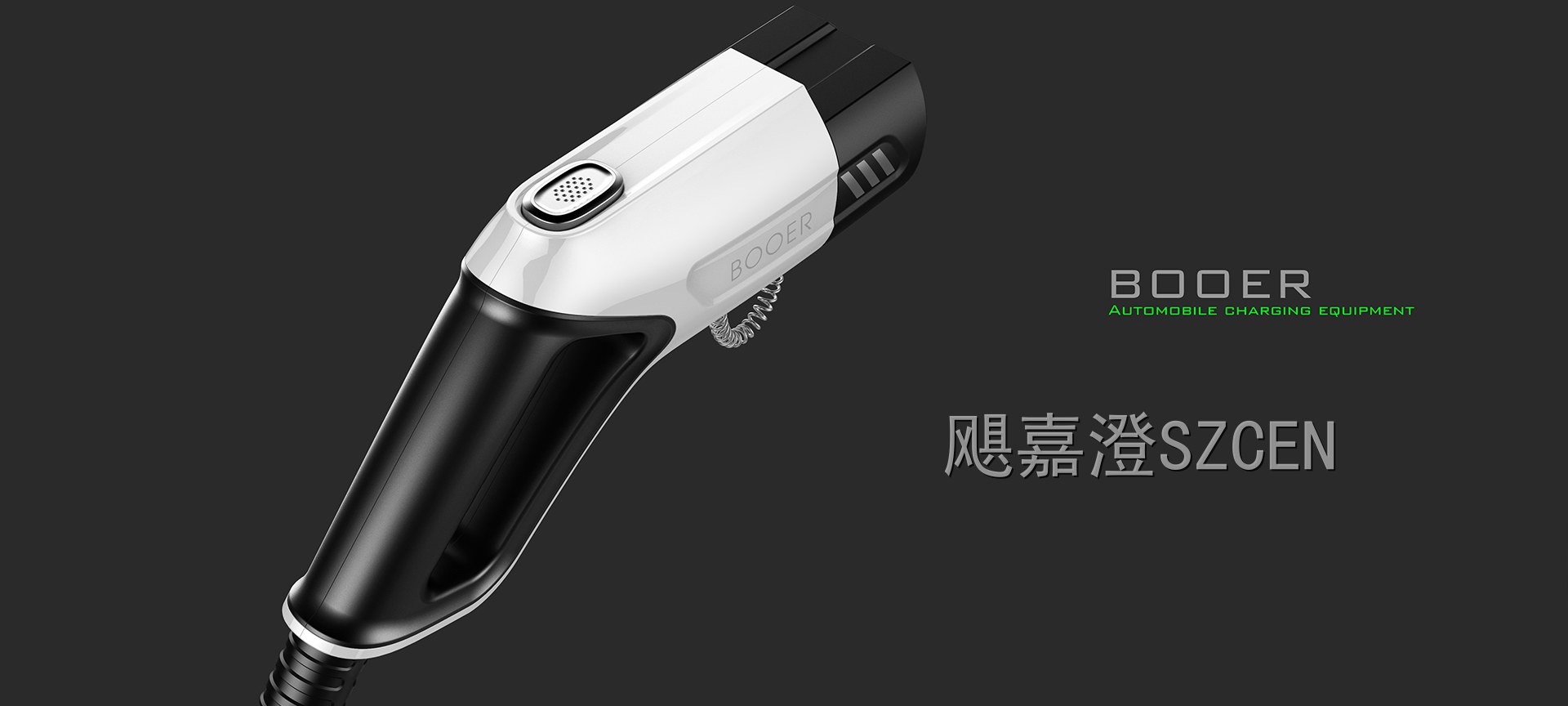

操作按钮：顶部设一枚带颗粒防滑纹的解锁按钮，按压面积大、行程清晰，单手操作顺手。

品牌与指示：枪体正面设凹陷品牌铭牌，尾部设绿色状态指示灯，通电与充电状态一眼可辨，整体更具专业形象。

配色与材质：主壳用白色哑光件体现干净感，握把与端套用黑色件耐脏耐磨，两种材质在指掌接触区形成触感差异。

二、结构设计

人体工学握径：握把握径按成人手掌尺寸设定，握持时拇指与食指的夹角接近自然握姿，长时间握持不易疲劳。

环形握持结构：镂空环形握把由上下两条壳体合围而成，内圈做圆角过渡，指腹接触处无锐边，握持时不易硌手。

端子与密封：枪头内按交流端子排布装配插针，端面设密封圈与防尘结构，插入插座后防水防尘，接触可靠。

解锁卡扣：顶部按钮驱动内部卡扣，按下解锁、松开自锁，插到位有明显手感反馈，避免未插到位即通电。

线缆与防折：线缆从尾部进入并做防折护套，引出方向与握持方向一致，甩线时线缆不会别到手腕。

装配与维护：枪体沿分色缝分成上下两片壳，端套可单独拆下，端子组件与壳体分体装配，便于检修与更换。

三、样品制作

外观手板：数控加工主壳与端套，按白色哑光与黑色件两套处理，验证枪体的比例、双色分界与握把镂空的观感。

结构样机：装配上下壳、端子组件、密封件与解锁卡扣，做插拔力与密封测试，验证插入手感、卡扣可靠性与防水效果。

功能样机：装入端子与线缆，做通电与温升测试，验证接触电阻、长时间通电温升与插拔耐久。

这把交流充电枪把持握区与工作区分色分开，环形握把让四指穿过、拇指自然落在解锁按钮上，握径与重心都按长时间插拔来调；枪头端面做密封与防尘，插到位有明确手感反馈。整体线条流畅简洁，正面铭牌与绿色状态指示让它更像一件充电装备而不是一只工业插头。
