考勤机｜指纹识别考勤设备系列外观与结构设计

本项目为指纹识别考勤机系列的产品设计，面向企业办公楼与园区的日常考勤与门禁场景。同类产品多以通用塑料壳加屏幕开孔的拼装方式成型，按键排布散、指纹窗与屏幕比例失调，装在前台或门厅墙上显得临时。项目以系列化思路统一采用拉丝金属机身与一条贯穿的横向分线，在同一套设计语言下发展出壁挂横版、壁挂竖版与桌面倾斜三种形态，供不同场地与安装方式选用。

一、外观设计

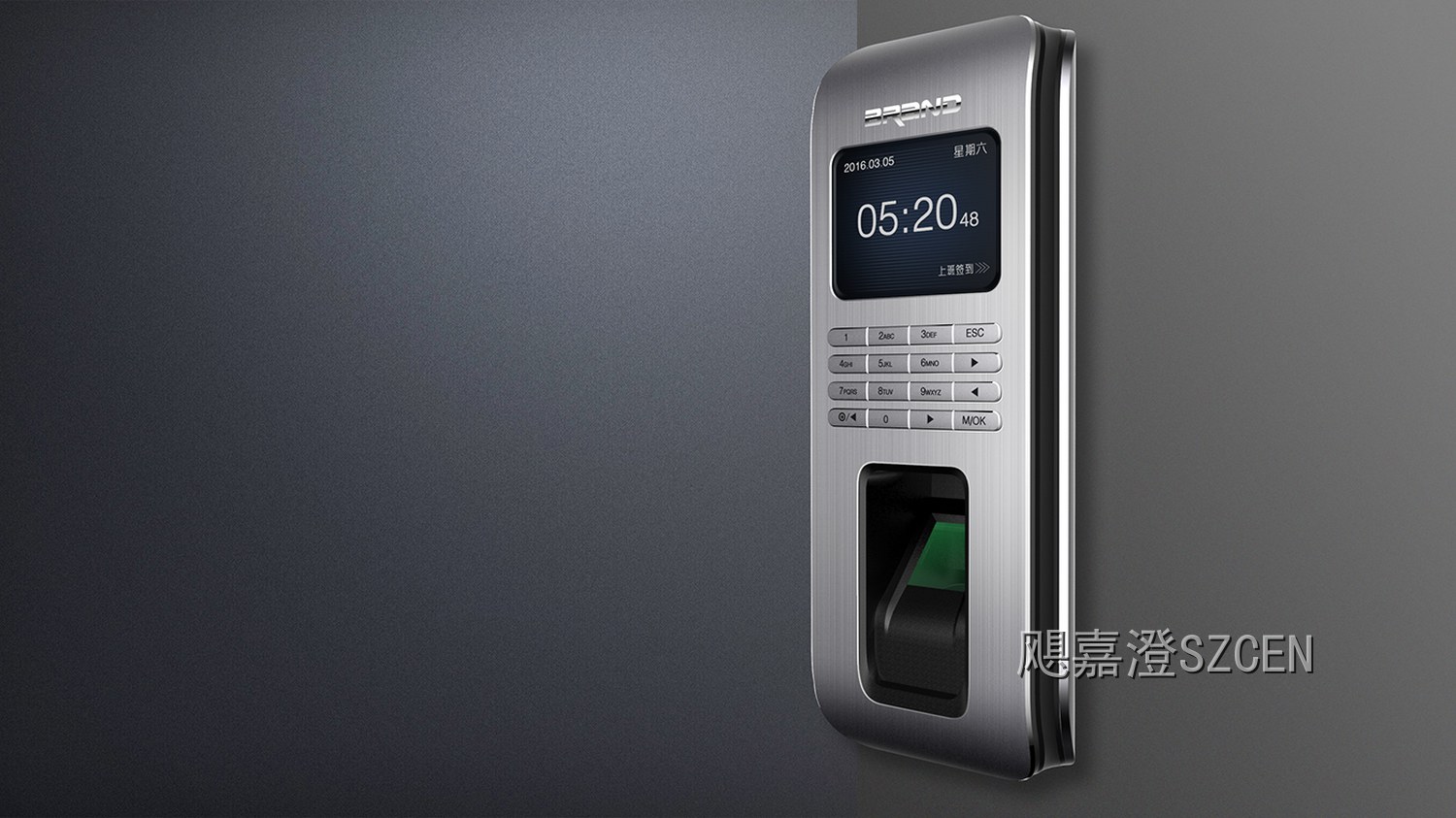

整机造型：机身以圆角矩形金属板为基本形，四边做圆润收边，板面拉丝处理，配以一条贯穿的横向分线，把屏幕区与识别区自然分开。

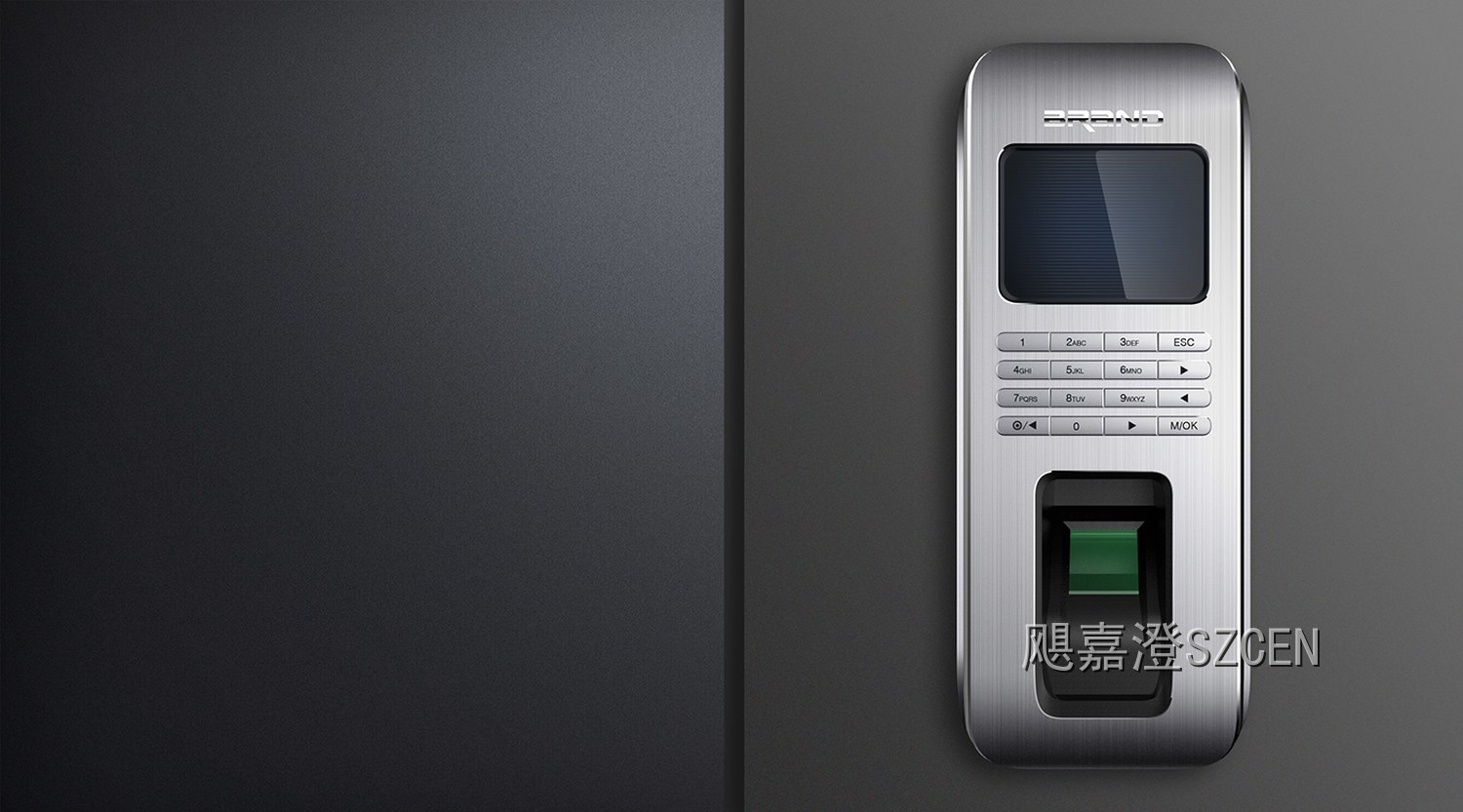

屏幕与识别窗：屏幕与指纹识别窗按同一高度关系对齐，识别窗做内凹处理并以弧形侧壁包围，窗口内嵌绿色识别面，视觉重心清楚。

按键排布：横版机型在屏幕下方配置一排功能键，竖版机型配置数字键盘并等距对齐；按键与板面齐平，指尖划过不刮手。

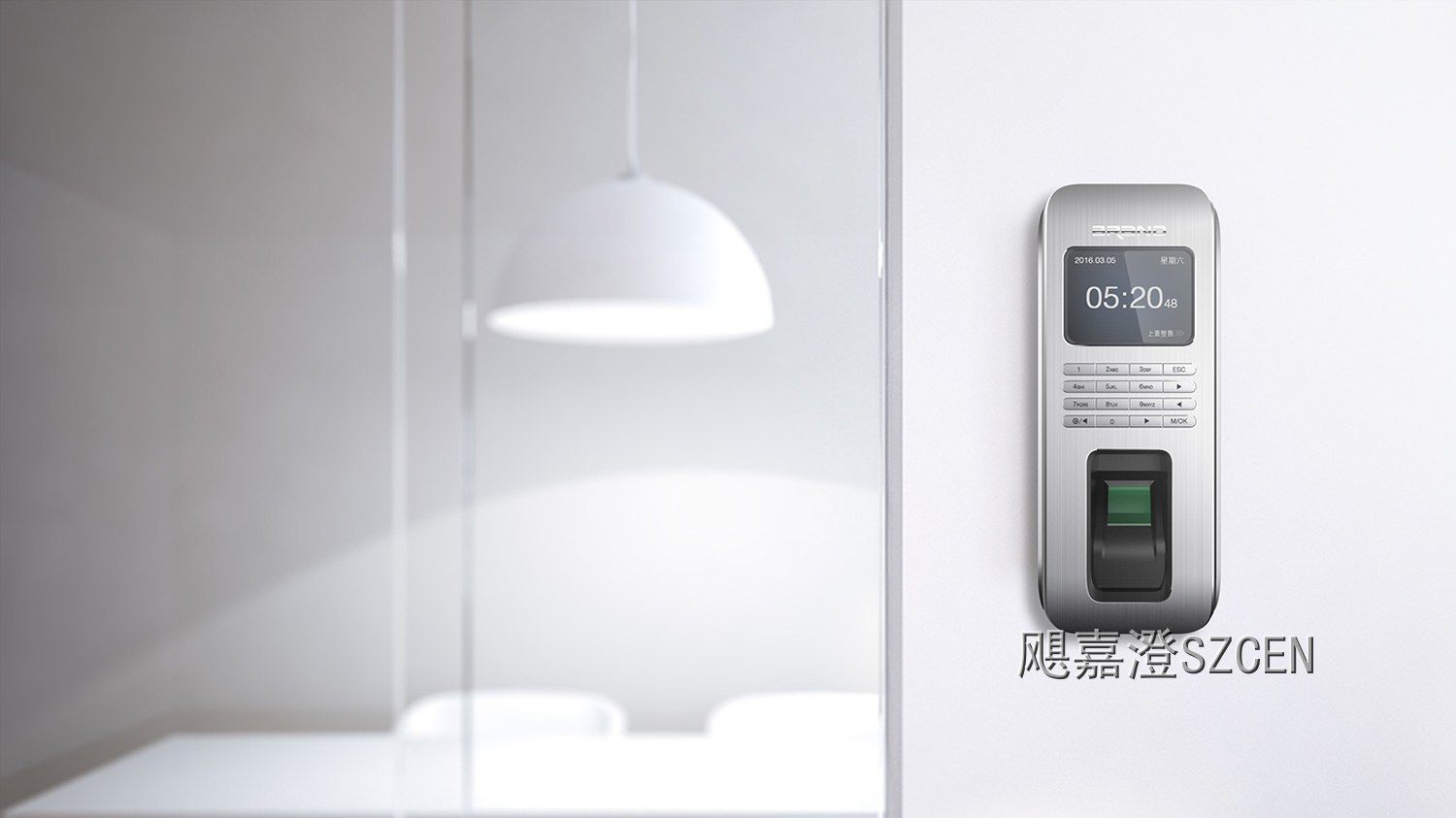

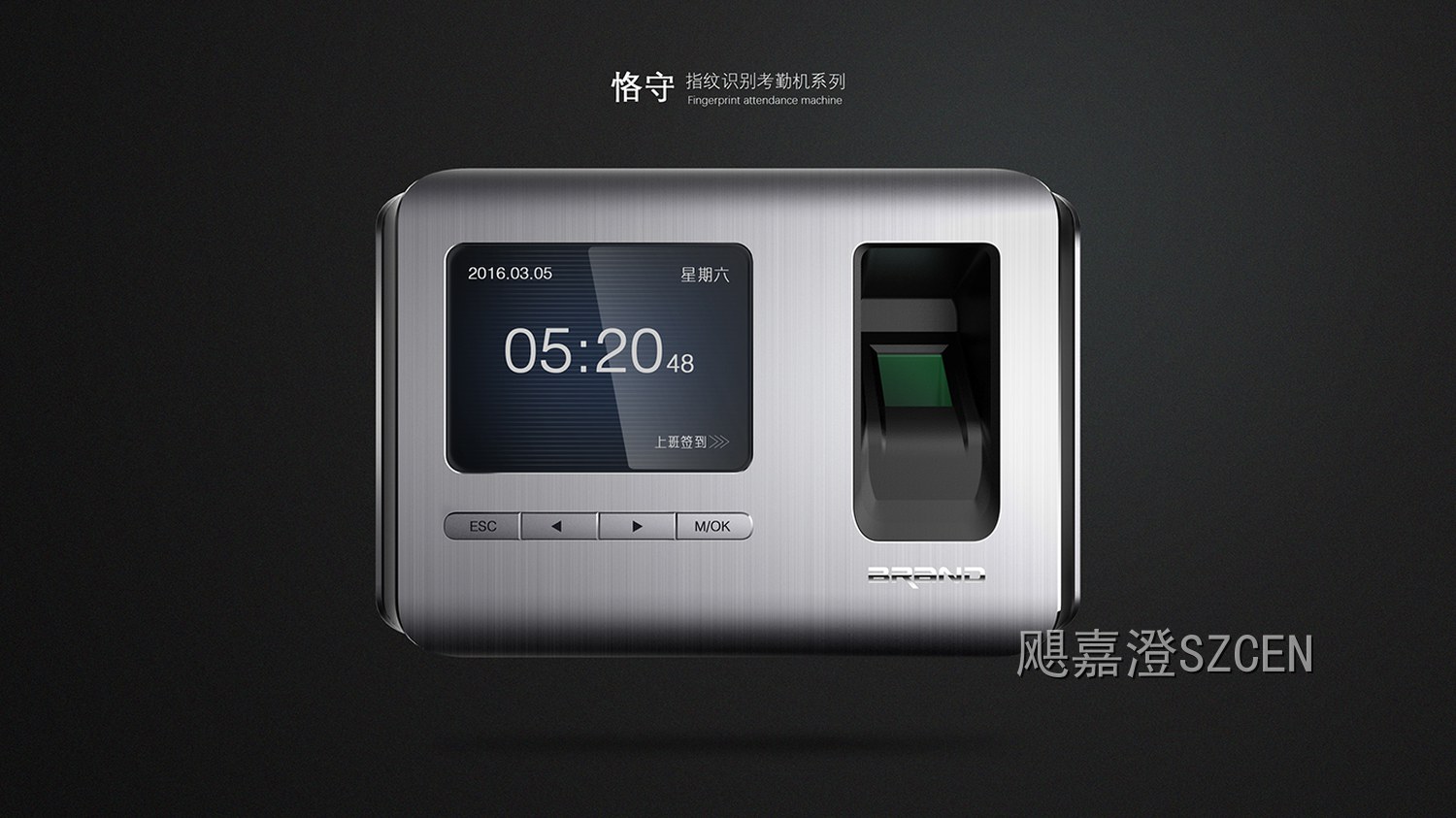

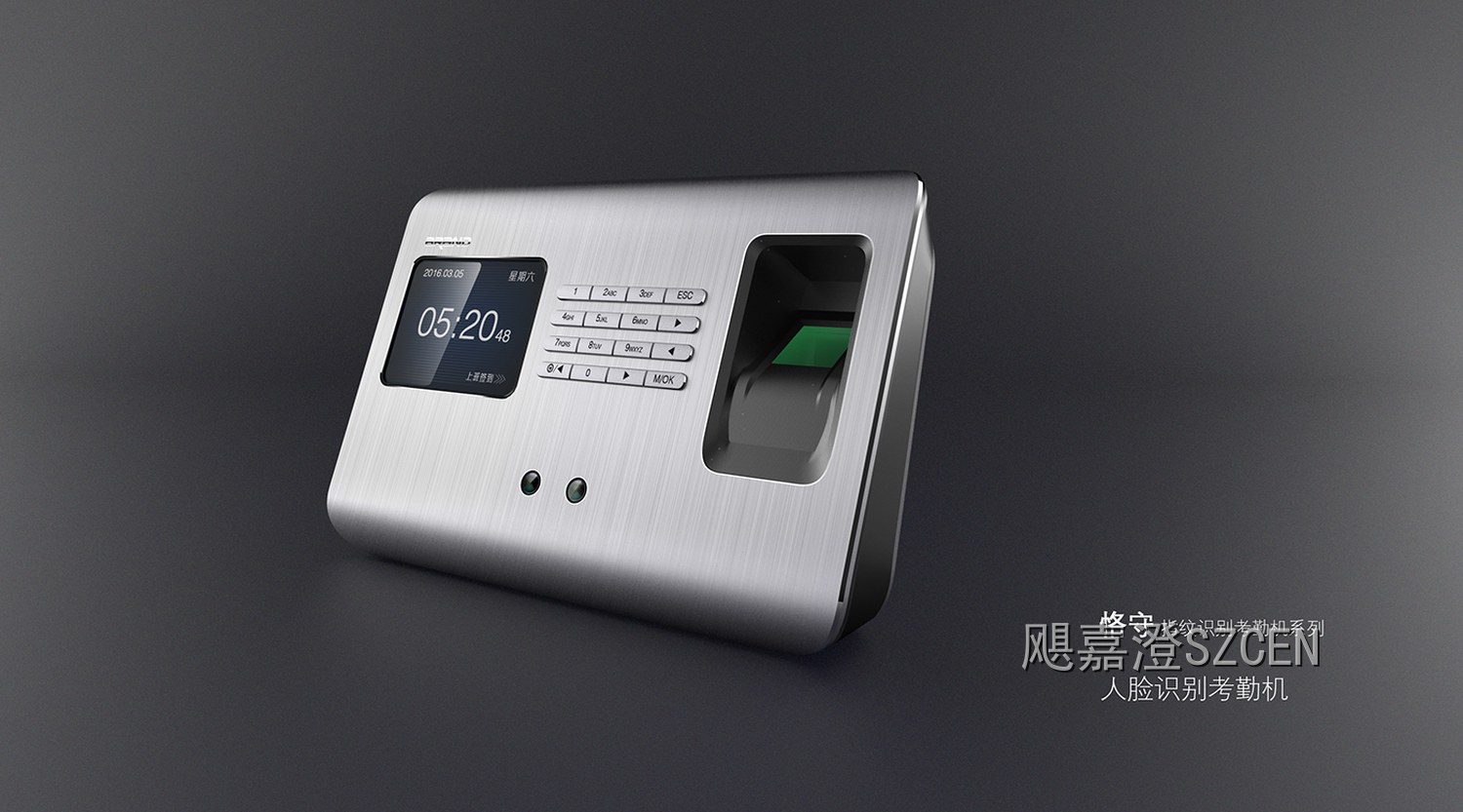

形态系列：横版适合安装在前台或闸机旁的宽墙面，竖版适合门框与立柱的窄墙面，桌面倾斜版适合前台台面自取使用。

配色与质感：整体银色拉丝配深色屏幕与按键，仅识别窗用绿色点出功能位置，配色克制，与办公环境的金属与玻璃材质协调。

二、结构设计

安装结构：壁挂机型背面设标准安装孔位与走线槽，可先用底板定位再挂装主体；桌面机型配倾斜底座，角度按站立俯视的视线设定。

指纹模块安装：指纹模块独立成件装在识别窗内侧，面板拆下即可维护或更换模块，窗口边缘做防尘唇边。

按键与密封：按键为薄膜式结构，与金属面板贴合处做密封处理，日常酒精擦拭不渗液；面板接缝做防尘倒角。

走线与供电：电源与数据线从机身后侧引出并引入走线槽，线缆在机身背后不裸露；背部留出散热间隙，长时间待机不积热。

强度与防护：机身内部用加强筋支撑大平面区域，避免长期按压屏幕区产生变形；面板做防指纹涂层，减少指纹残留。

模块化系列化：三种形态共用同一套屏幕模组、指纹模块与按键模组，仅外壳与底座不同，便于批量生产与后期维护。

三、样品制作

外观手板：数控加工三种形态的金属面板与底座，做拉丝与深色阳极处理，验证整机比例、分线与识别窗的视觉关系。

结构样机：装配指纹模块、按键模组、安装底板与倾斜底座，做多次拆装与挂装测试，验证安装结构的可靠性与维护便利性。

功能样机：装入屏幕、指纹识别模块与控制板，测试识别速度、屏幕亮度与按键手感，配合闸机与门禁系统联调验证长期稳定性。

系列以一块拉丝金属面板和一条横向分线贯穿三种形态：横版看屏幕、竖版按键盘、桌面版微微仰起，识别窗与屏幕在每种形态下都保持同一高度关系，绿色识别窗成为整族产品统一的识别符号。
