汽车修复设备｜汽车快修工作站整机外观与结构设计

本项目为澳大利亚汽车快修设备品牌的一款旗舰级快速修复工作站整机设计，面向汽车钣金凹陷修复、表面处理与喷涂作业场景。原有同功能设备多为分体拼装的工业柜体，屏幕平置难读、软管与喷枪无处安放、管路从机身后乱出，外观也停留在设备箱的层次，难以支撑高端品牌形象。项目结合钣金修复工序、喷涂与吸尘管路要求，完成整机外观重塑、交互界面重构与外挂工具收纳设计，兼顾站立操作可视、工具随手可取、移动灵活与品牌质感。

一、外观设计

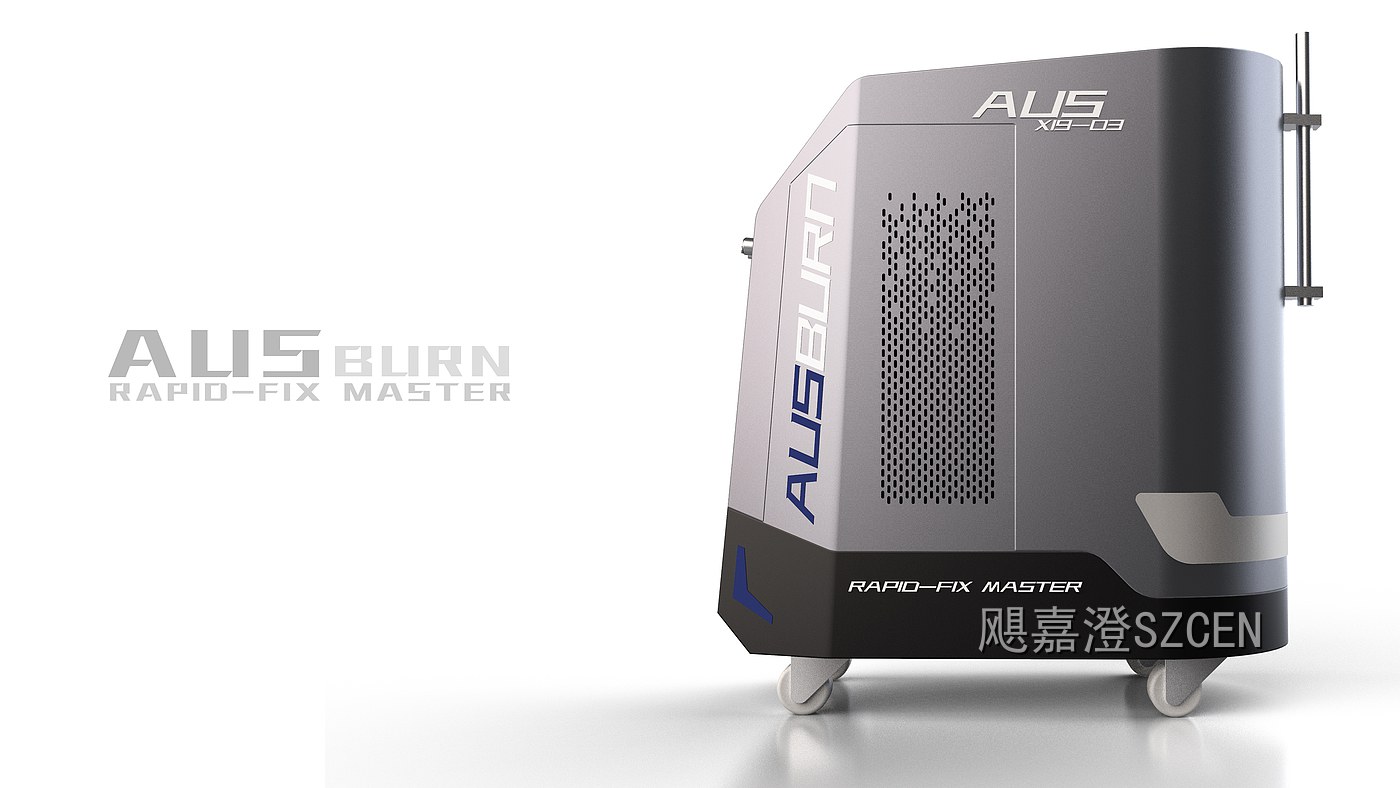

整机造型：采用落地柜式造型，前部做斜面收口、侧向以大圆角过渡，深灰金属质感主体搭配黑色包裹底座与蓝色点缀件，体量沉稳，放在维修车间里既有设备感又有品牌辨识度。

交互界面：前部斜面嵌入触摸显示屏，屏幕倾角按站立操作视线设定，不用弯腰即可操作；屏框做深灰哑光包裹，减少车间灯光反射与油污残留。

品牌识别：侧面以大字号竖排品牌标识作为视觉主体，面板不做多余分割；底座与侧面点缀件用蓝色线条呼应品牌色，识别简洁直接。

功能开口：侧面点阵式阵列开孔作为散热与降噪通道，开孔规律排布、与面板平齐；管路从顶部与侧后方有序引出，避免从正脸外露。

工具挂载：机身侧面配置挂枪架、软管固定座与快换卡座，喷涂枪、打磨头与波纹软管随手可挂、归位即固定，工作站自身就是工具的归置位。

材质工艺：主体为钣金折弯拼焊后表面砂纹喷涂，塑料装饰件与把手注塑成型，脚轮为高强度万向轮组，箱体表面耐油污、易擦拭，长期车间使用不掉漆。

二、结构设计

柜式骨架与分仓：机身按主机单元、吸尘与气路单元、电控单元分为三个仓室，钣金骨架承重、面板件遮蔽，检修门侧开，维护不必整机拆解。

斜面屏幕安装结构：斜面操作区由独立钣金支架承托，屏幕模组与支架之间设减振垫与可调倾角安装位，安装后与外壳面平齐，避免磕碰与缝隙积灰。

散热与降噪结构：侧面点阵开孔内衬吸音与过滤层，形成进风—风道—排风路径；风机与主机之间设弹性减振连接，降低连续作业时的噪声与箱体共振。

工具挂载结构：侧面挂载架与机身骨架直接连接，承重点落在金属件上；软管固定座采用卡箍式结构，可调松紧，软管盘绕后不打折、不落地。

管路走线结构：顶部预留走管空间与固定卡位，吸尘管、气管与线缆分道布置，转接处做圆角过渡，减少长期弯折导致的磨损与开裂。

移动底盘结构：底部黑色包裹底座内嵌钣金承重板，四角装配万向轮组并带刹车位；底座四周做防撞包边，推行过程中碰到设备与车体不易伤漆。

三、样品制作

外观手板：数控加工斜面操作面板、侧装饰件与底座包角，按涂装色号喷涂，验证整机体量比例与灰黑蓝三色关系。

结构样机：钣金骨架配三维打印或小批量注塑面板件，装配屏幕支架、挂载架与脚轮组，测试面板拼缝、挂载承重与推行稳定性。

功能样机：装入主机、吸尘与气路单元，连接喷枪、软管与控制线路联调，测试连续作业下的风道温升、噪声水平与操作响应。

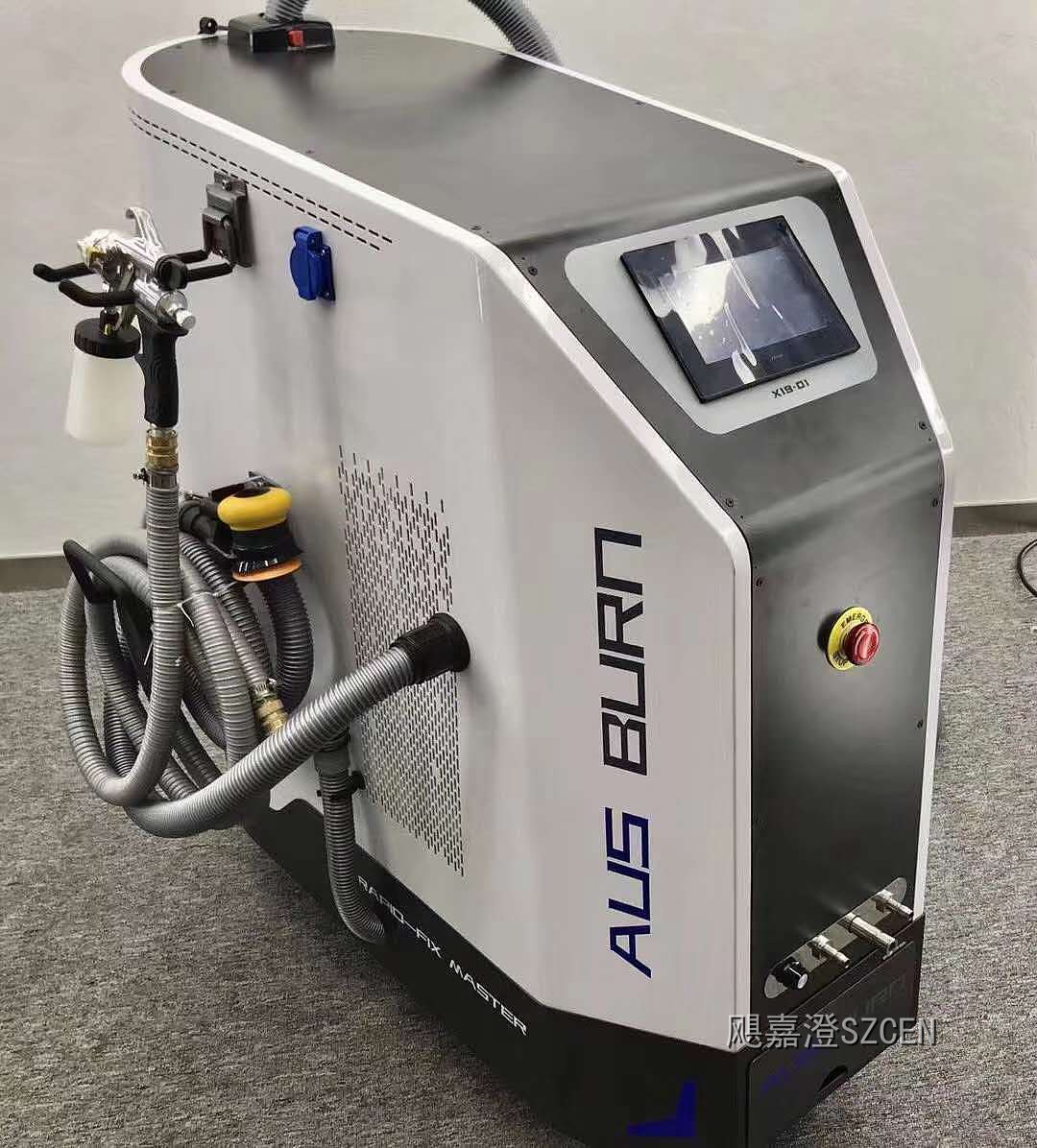

机身采用落地柜式造型，深灰金属质感主体搭配黑色包裹底座与蓝色点缀，前部斜面嵌入触摸屏，站立操作不用弯腰，屏幕倾角与包围框兼顾可视与防反光。侧面以大字号品牌标识形成识别主体，点阵式阵列开孔兼作散热与降噪通道；喷涂枪、打磨头与波纹软管通过挂枪架、固定座与快换卡座收在机身侧面，随手可取、归位即固定。机内按主机、吸尘气路与电控分仓布置，钣金骨架承重、面板件遮蔽，检修门侧开，维护不必整机拆解；底部内嵌承重板配万向轮与刹车，四周做防撞包边，适合汽车钣金凹陷修复、表面处理与喷涂作业。
