汽车扫描仪｜手持汽车诊断仪整机外观与结构设计

本项目为手持式汽车检测扫描仪整机产品设计，面向汽车维修厂、二手车检测与车主自检等场景。项目在参考分析客户提供的硬件与相关资料后，先确定产品的基本构架与功能定义，再通过产品设计把定义翻译成可感知的形态。原有机型硬件具备竞争力，但外观偏仪器化、防护不足、手持位缺少软性处理，掉落后容易损伤外壳与屏幕。项目通过包胶工艺塑造产品的三防感受，配合手持位软胶、防滑纹与背部层次处理，让产品在满足操作互动体验的同时，也有耳目一新的表达，助力客户提升品牌影响力。

一、外观设计

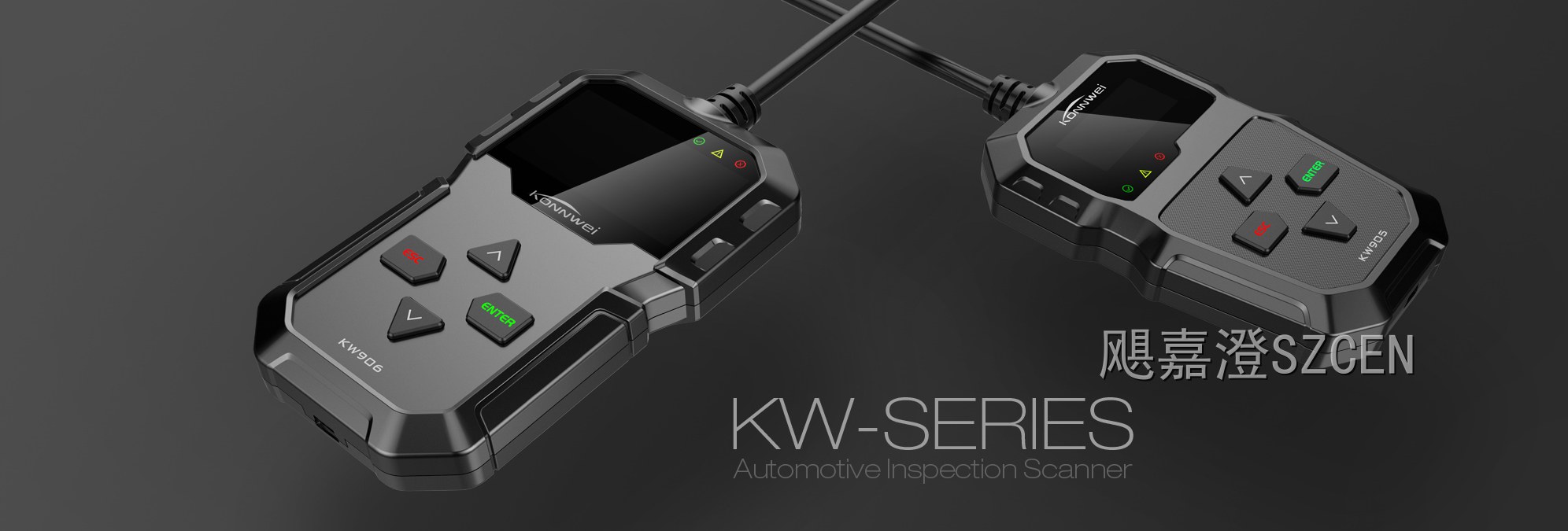

整机造型：采用手持扁平机身配合多切角轮廓，深灰主体搭配黑色包边，形体硬朗紧凑、块面转折明确，既有专业仪器的可信感，也有工业工具的耐用感。

三防感受：机身四周以软胶包边整体包裹，边角加大圆角避免应力集中，跌落时由软胶先吸能；深灰与黑色在同一形体内形成层次，一眼能看出哪些地方是保护件。

界面分区：正面按上下分区，上部为显示区，屏幕以高光黑面内嵌于机身，边缘做微台阶避免刮伤；下部为按键区，按键排列紧凑、间距一致，操作路径单一不迷惑。

按键设计：上下箭头键负责翻阅，确认键与返回键分别用绿色与红色区分，形成明确的确认与返回语义；按键面略高于面板，便于盲按与戴手套操作。

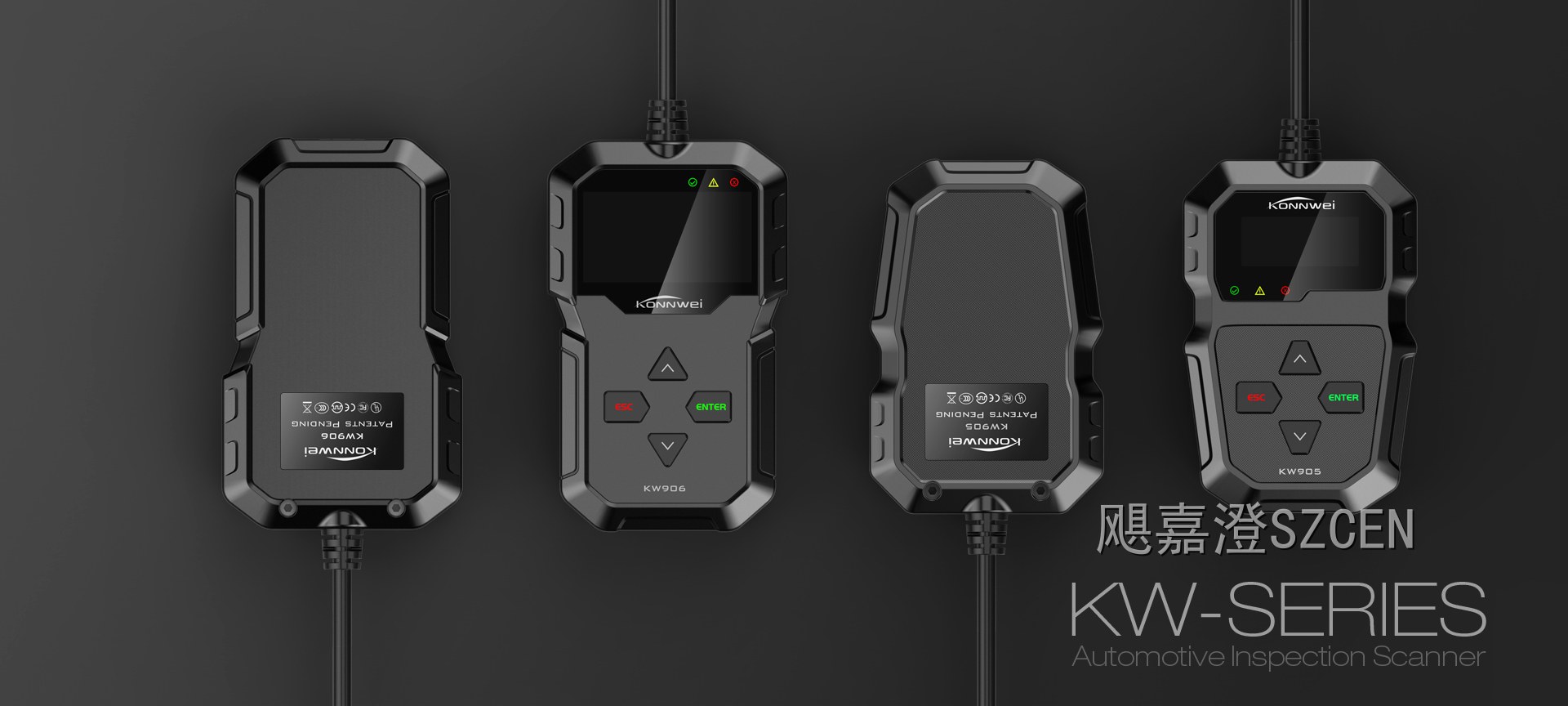

握持与背部：手持两侧做内收弧面并布置防滑纹，背部分层处理形成握持区与支撑区的质感区分，单手握持时尾端压在掌心，拇指自然落在方向键上。

材质工艺：主体为工程塑料注塑成型，外围为软胶包边双色成型件；屏幕面为高光板材，主体表面亚光处理，指纹与油污不易显现；线缆接口处设波纹护套。

二、结构设计

分壳与骨架结构：机身采用前后分壳配合内部骨架，主板与显示模组固定在骨架件上，外壳件仅做包覆与防护；分壳线沿机身侧棱布置，正面看不到对开缝隙。

包胶与三防结构：软胶包边以双色成型或二次注塑与硬壳结合，包边在四角加厚形成缓冲块；机身接缝处设止口与导水台阶，配合内部胶圈可实现防尘防溅。

显示模组安装结构：屏幕以框胶密封后嵌入外壳，屏幕与外壳之间留出缓冲间隙，落摔时屏幕不与硬壳直接碰撞；显示模组背面对应位置设支撑筋，防止按压变形。

按键模组结构：按键采用硅胶按键配合触点结构，键帽与面板过孔之间设防尘唇边；按键行程与手感统一标定，长期高频按压不塌陷。

线缆接口与防折结构：检测线接口设在机身上端并以波纹护套过渡，内部设有应力释放结构，减少线缆在插头根部反复弯折导致的断线；接口做防呆，插反装不进。

内部散热与电池结构：主板与电源模块分区布置，外壳侧壁预留散热间隙；电池仓独立成腔并可从背部或底部更换，仓盖与软胶包边配合压紧，保证密封连续性。

三、样品制作

外观手板：数控加工机身与包边件，模拟软胶与硬壳的双色效果，验证整机比例、切角尺度与分区比例。

结构样机：三维打印外壳配软胶包边样件，装入屏幕、按键模组与线缆，测试按压力度、包胶贴合度与持握手感。

功能样机：整机装配联调，实测跌落测试后的功能可靠性、防尘防溅表现、按键寿命与长时间工作下的外壳温升。

机身采用扁平多切角造型，深灰主体搭配黑色包边，形体硬朗紧凑，既有专业仪器的可信感，也有工业工具的耐用感；四周软胶包边整体包裹、四角加厚形成缓冲块，通过包胶工艺塑造产品的三防感受，满足防摔要求。正面按上下分区，上部屏幕以高光黑面内嵌并做微台阶，下部为紧凑按键区，方向键负责翻阅，确认键与返回键以绿色与红色区分语义，按键略高于面板便于盲按。手持两侧内收并布置防滑纹，手持位软胶的运用与背部层次及表面处理设计，让单手握持更稳定；上端检测线接口以波纹护套过渡并设应力释放，接口做防呆。整机内部按主板、电源分区布置并预留散热间隙，适合汽车维修厂、二手车检测与车主自检等使用场景。
