踢脚线取暖器｜薄壁长条对流取暖设备外观与结构设计

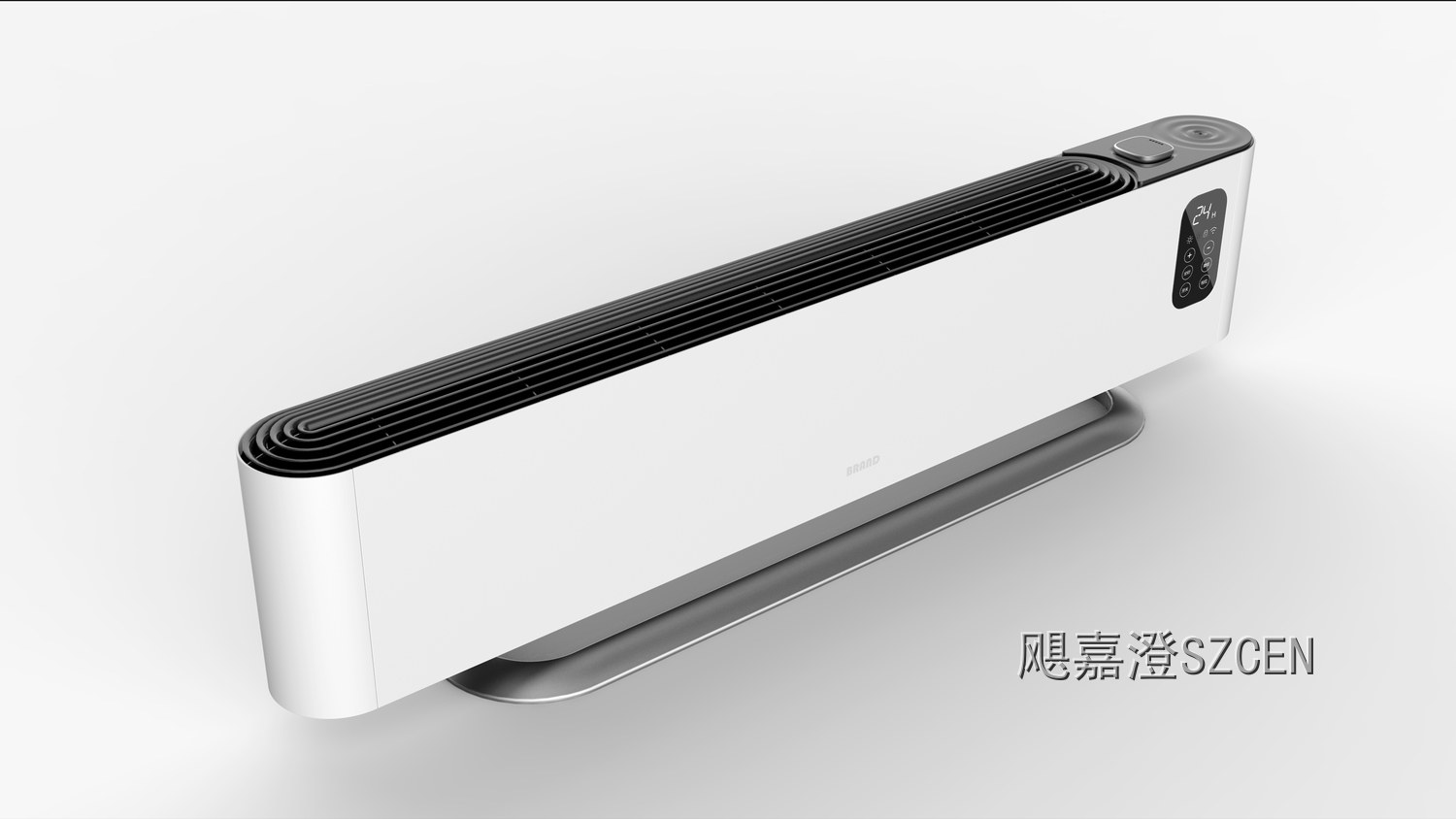

本项目为踢脚线取暖器的整机产品设计，面向冬季室内的静音取暖场景。这类产品贴着墙脚放置、靠自然对流把热量送到整屋，但市面上不少机型仍是钣金机身加塑料端盖的拼装做法，接缝明显、端面突兀，控制区又把一排按键堆在顶面，操作时要低头找键。项目把机身做成一条连续的薄壁形体，两端以大圆角收口，顶部格栅与机身同弧过渡；控制区集中在右侧端面的斜切面上，数显与触摸按键一起朝向使用者。

一、外观设计

整机构型：机身为一根细长的薄壁柱体，高宽比接近踢脚线高度，贴墙放置时体量感很轻，不占地面、不挡视线。

顶部格栅：出风格栅沿机身顶部通长布置，格栅条与机身顶端同弧收口，风道口不露边、不割手，热量沿墙面均匀上升。

端面造型：左右两端以连续的圆角收口，端面不做拼缝与加厚，看起来是一根完整的型材而非拼装盒体。

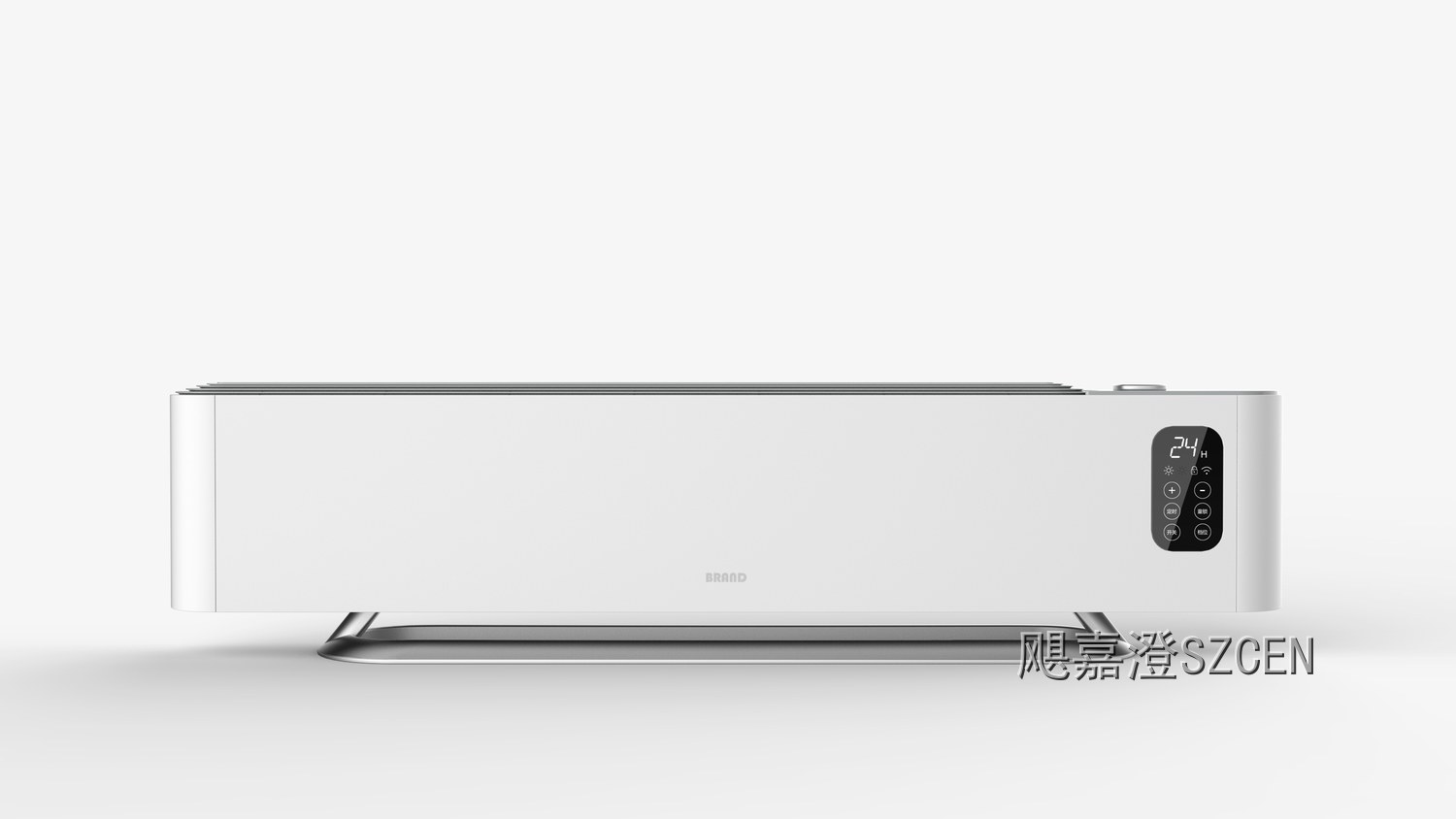

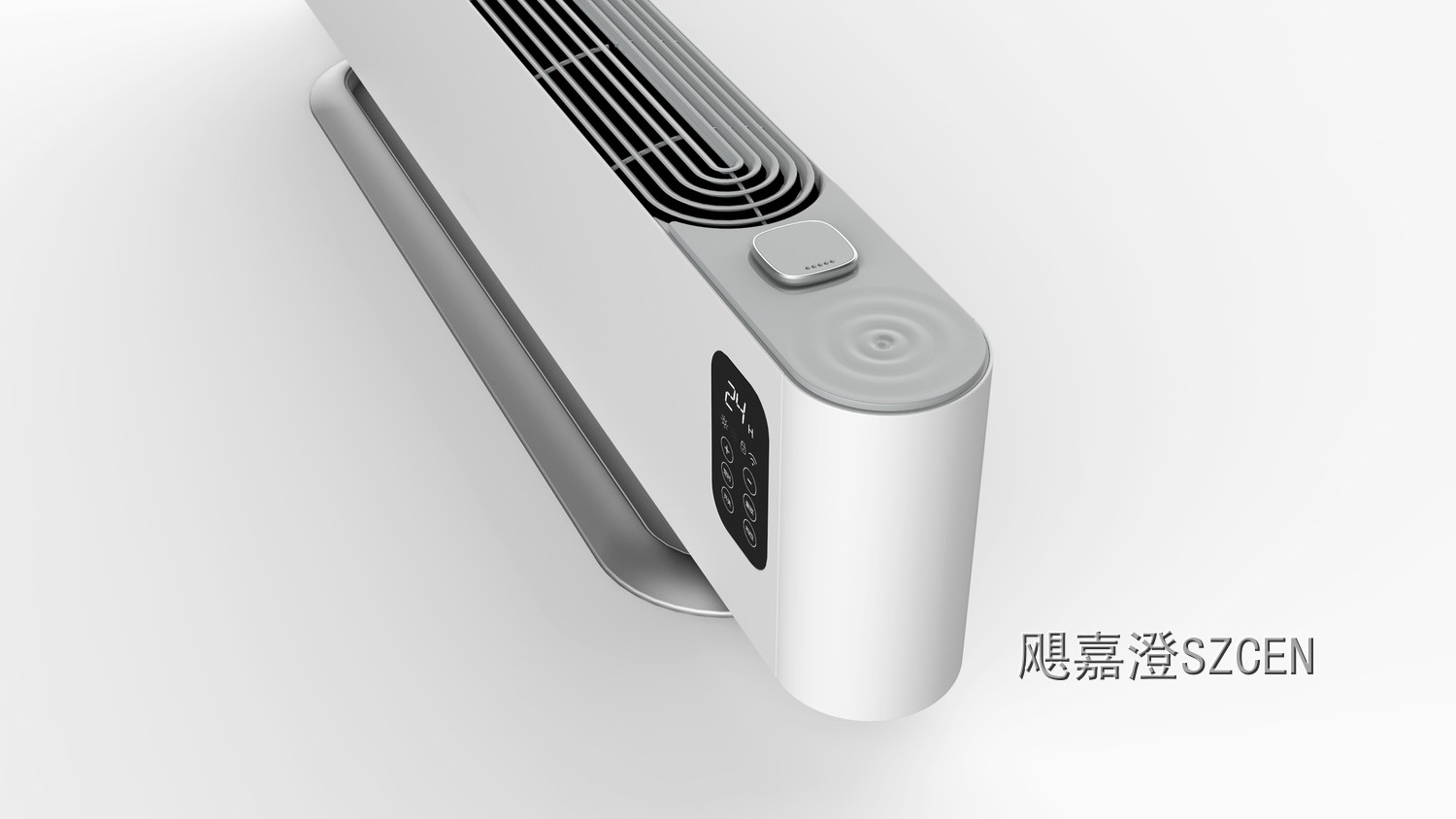

控制区：控制区布置在右侧端面的斜切面上，数显屏与触摸按键集中在该面，使用者站着微微低头即可看清并操作。

配色方案：提供哑光白与哑光黑两套外观，白色融进浅色墙面、黑色收在深色家具旁，同一形体适配不同家居风格。

二、结构设计

风道与发热体：发热体沿机身长度方向均匀布置，顶部格栅通长出风，底部与背部留出冷风入口，形成贴墙对流通道，热量沿墙面上升铺开。

薄壁刚性：薄壁外壳内部设加强筋与分段支撑，保证长条形体在搬运与长期热胀冷缩下不塌陷、不变形。

支脚结构：底部配两枚弧形支脚，落地时形成稳定的支点，同时把机身抬离地面留出气流入口，倾倒风险也小。

端面控制模组：数显与触摸板集成在同一块端面模组上，端面模组可整体拆下检修，外侧做防尘防泼溅处理。

温控与安全：机身内布置温控与倾倒保护元件，异常升温或倾倒时自动断电；外壳表面做低温处理，工作时可安全触碰。

线缆收纳：电源线从端面下方引出，底部设绕线位，换季收纳时可以把线盘回机身，不散落。

三、样品制作

外观手板：数控加工机身壳体、端盖与格栅件，按哑光白与哑光黑两套打样，验证长条形比例、端面圆角与格栅过渡。

结构样机：装配发热体、风道、支脚与端面控制模组，做长时连续通电与搬运测试，验证薄壁刚性、热胀形变与结构稳定性。

功能样机：装入温控元件与触摸控制板，测试各档功率下的出风温度、噪声与整机表面温度，配合温升实验验证安全性与使用舒适度。

整机用一条水平线组织造型：机身通长薄壁、顶部格栅与机身同弧过渡、两端大圆角收口，没有任何外加的端盖与拼缝；控制区集中到右侧端面的斜切面上，数显与触摸键朝向使用者，不用低头找键。风道沿墙自然对流，底部弧形支脚既稳住机身旁也留出进风间隙。
