上汽大通白车身｜整车逆向扫描测绘

本项目为上汽大通车型白车身的整车逆向扫描测绘，白车身是整车的骨架，由数百个冲压件焊装而成，尺寸跨度大、曲面多、基准复杂。新款车型开发、改装车设计或工装夹具制作都需要一份可用的白车身数模，而原厂数模一般拿不到。项目对白车身做整车逆向扫描测绘：全域采集点云并统一到整车坐标系，输出可测量的车身数据，用于工装定位、改装设计与空间校核。

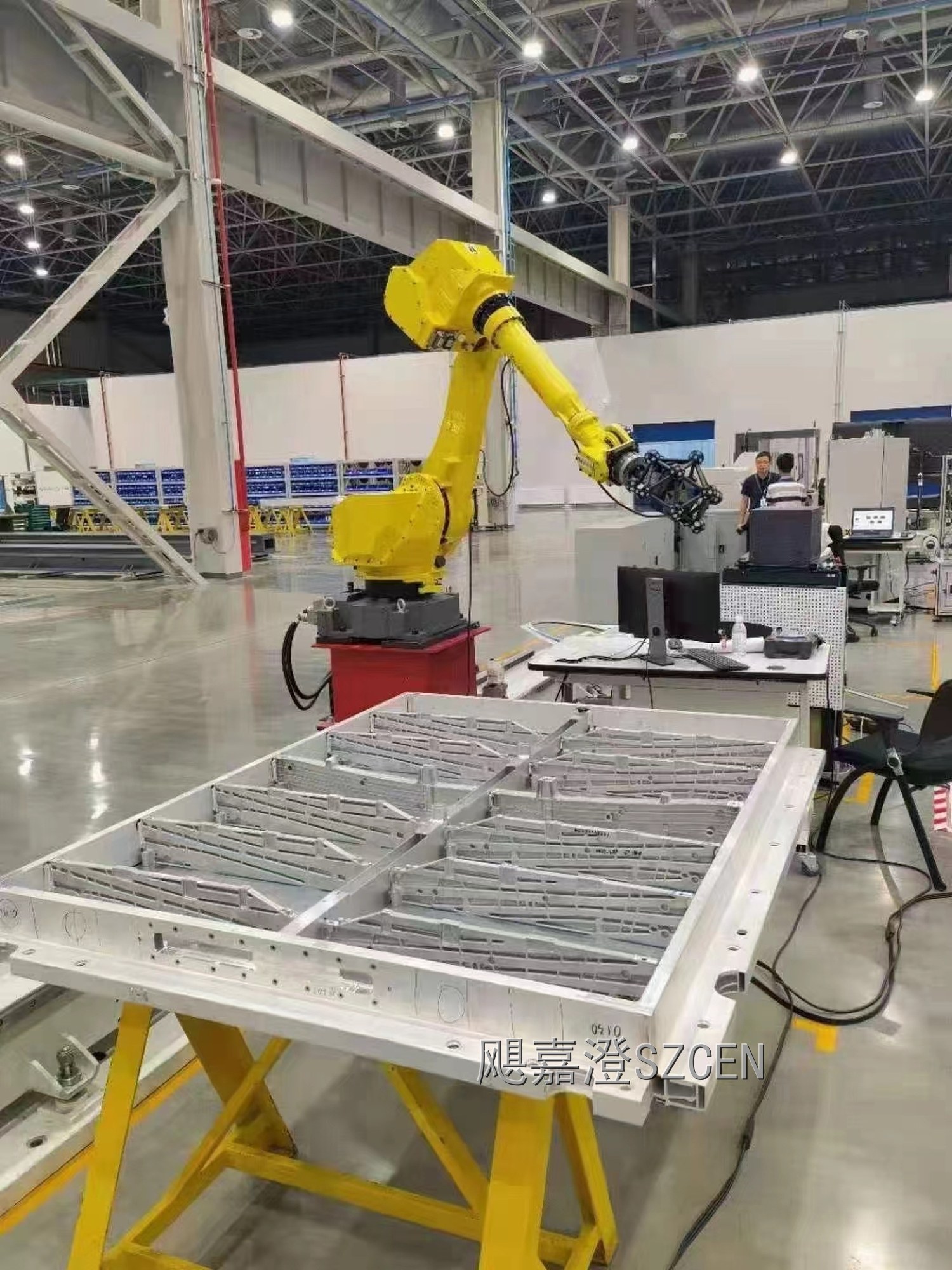

一、扫描测绘（数据采集）

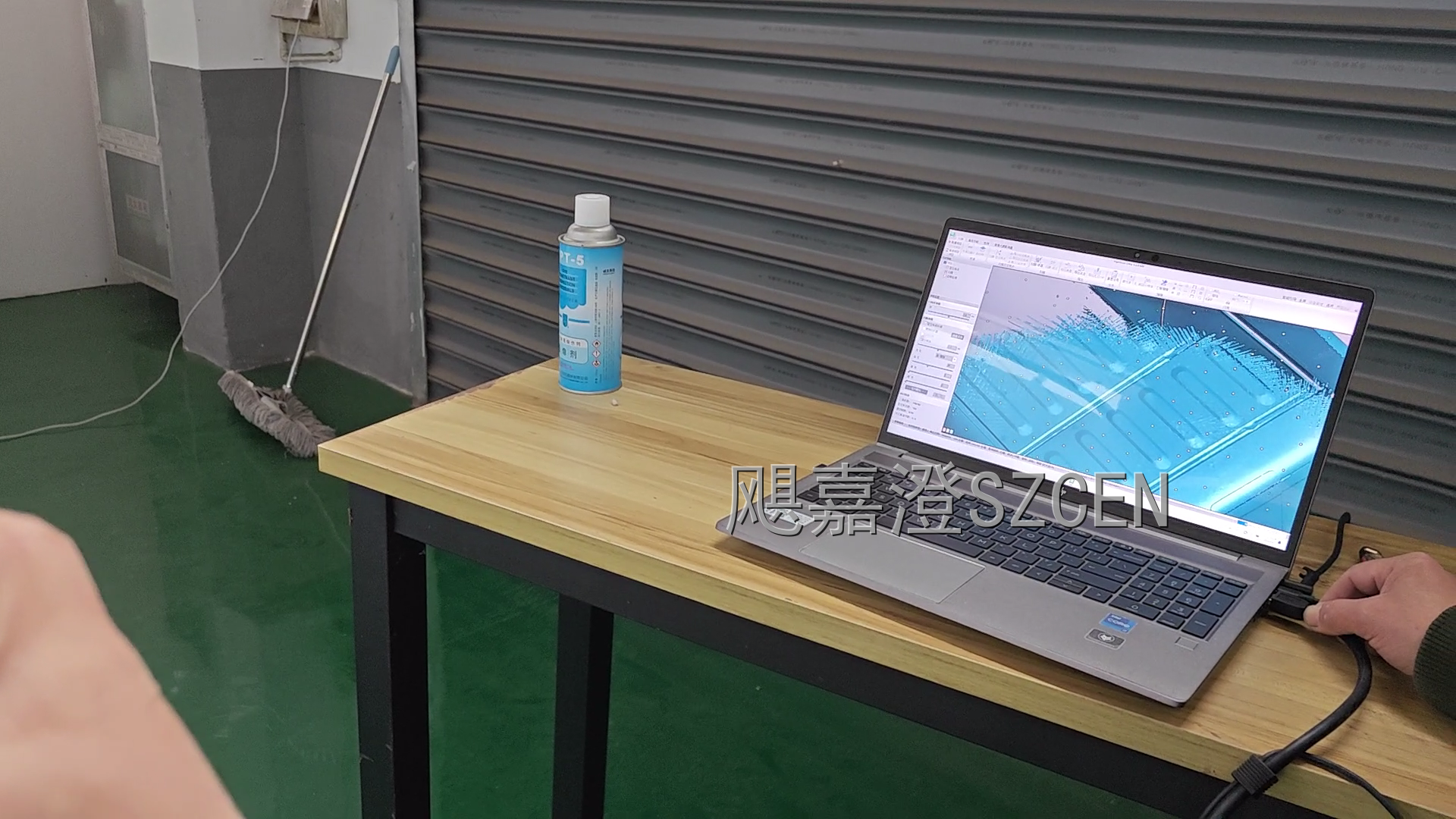

场地与工装准备：在恒温车间布设扫描站位，车身用可调支撑固定，避免测量中发生位移。

全局基准布设：在车身与地面布设全局控制点，建立整车统一坐标系，控制长跨距累积误差。

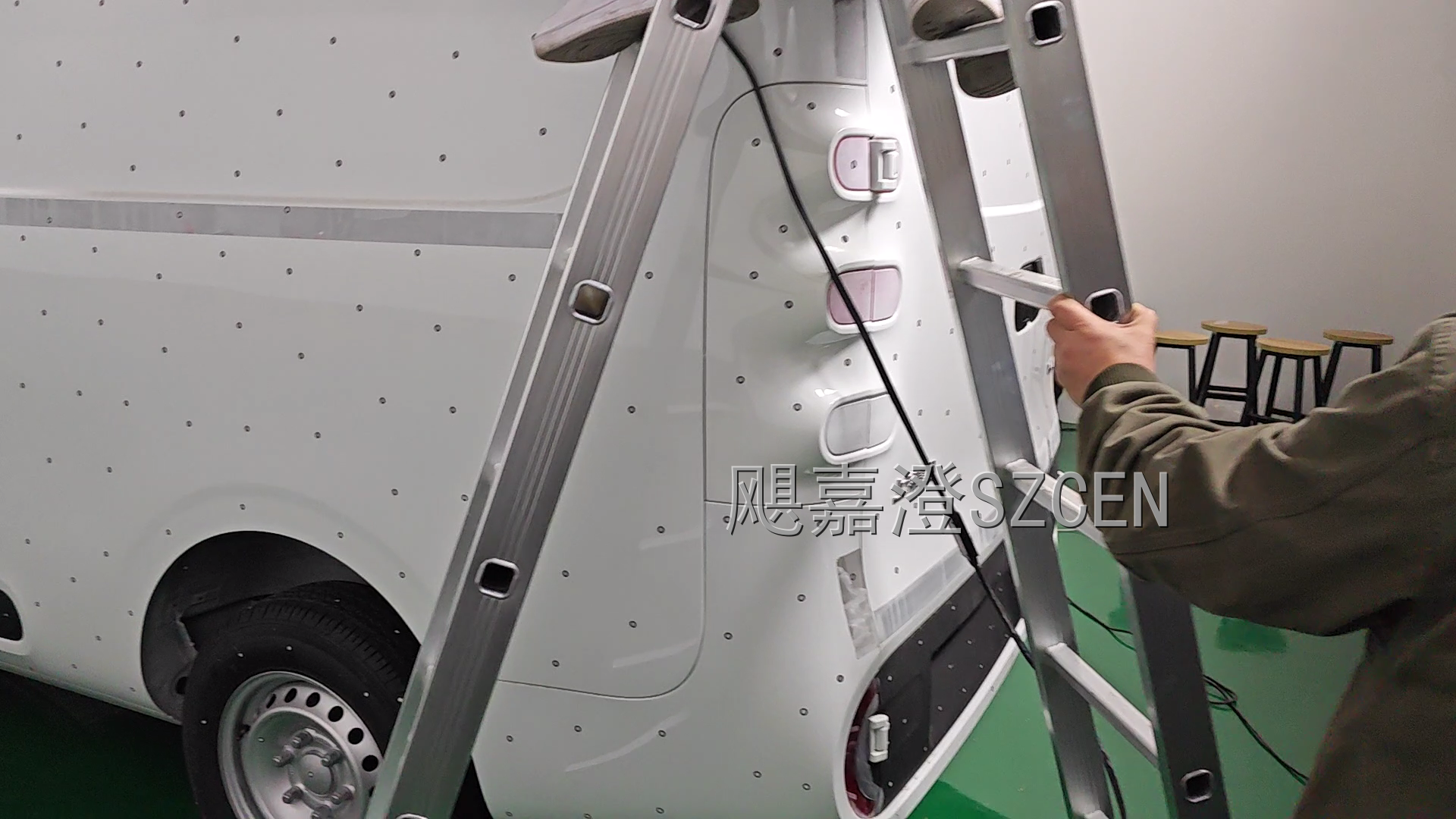

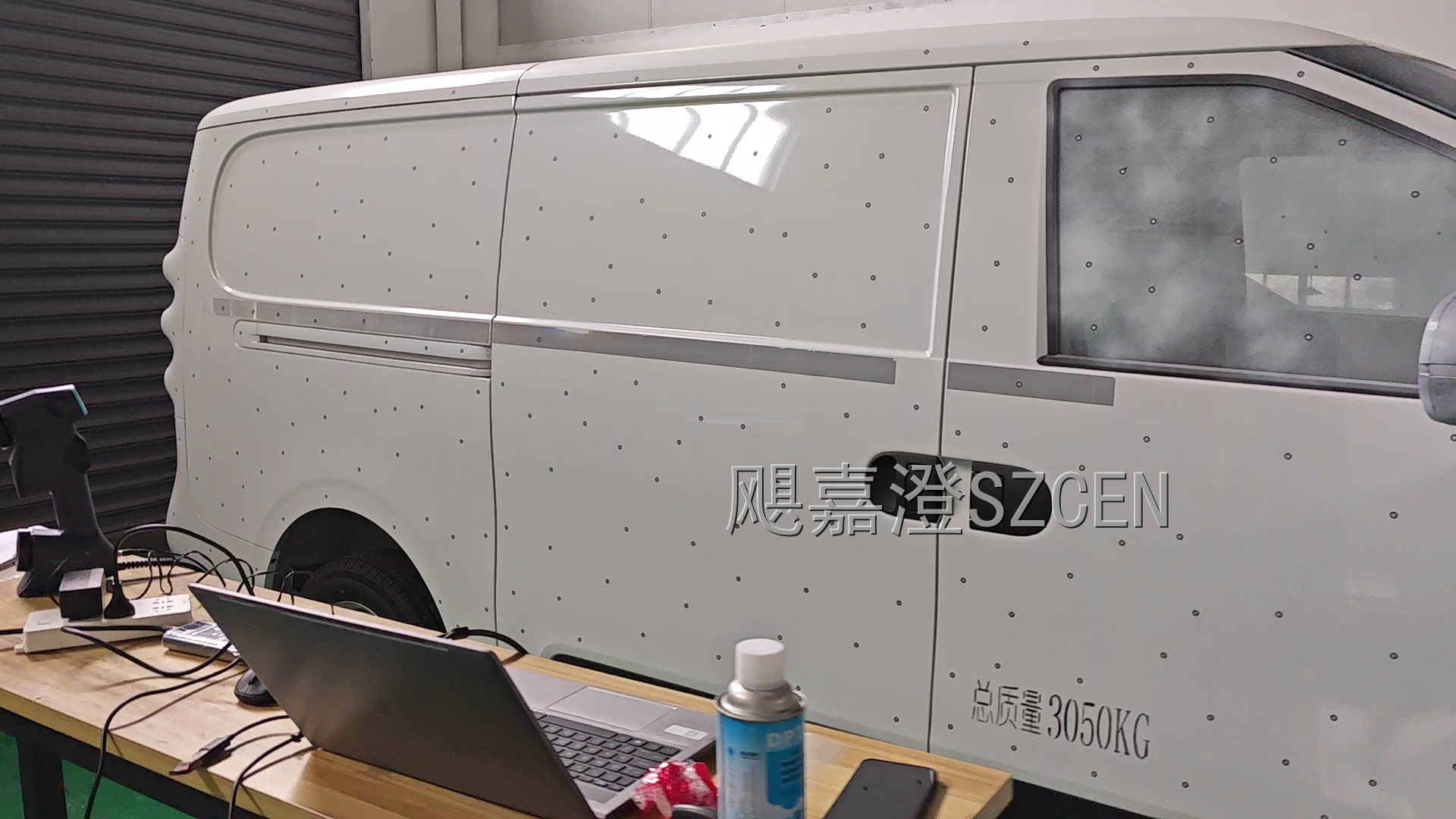

外表面扫描：分区域逐段扫描车身外表面，A 柱、顶盖、门槛等主要面加密采集。

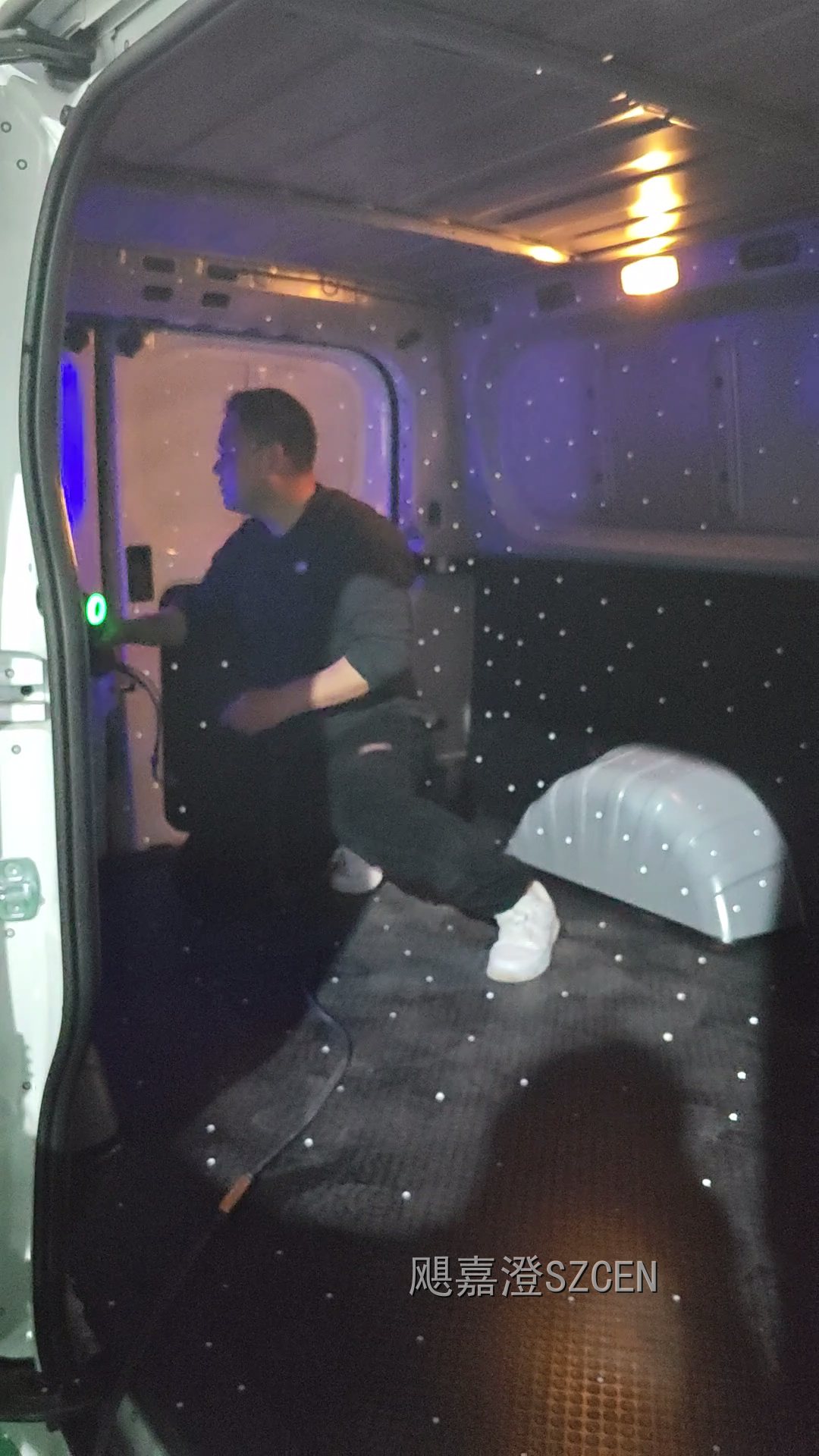

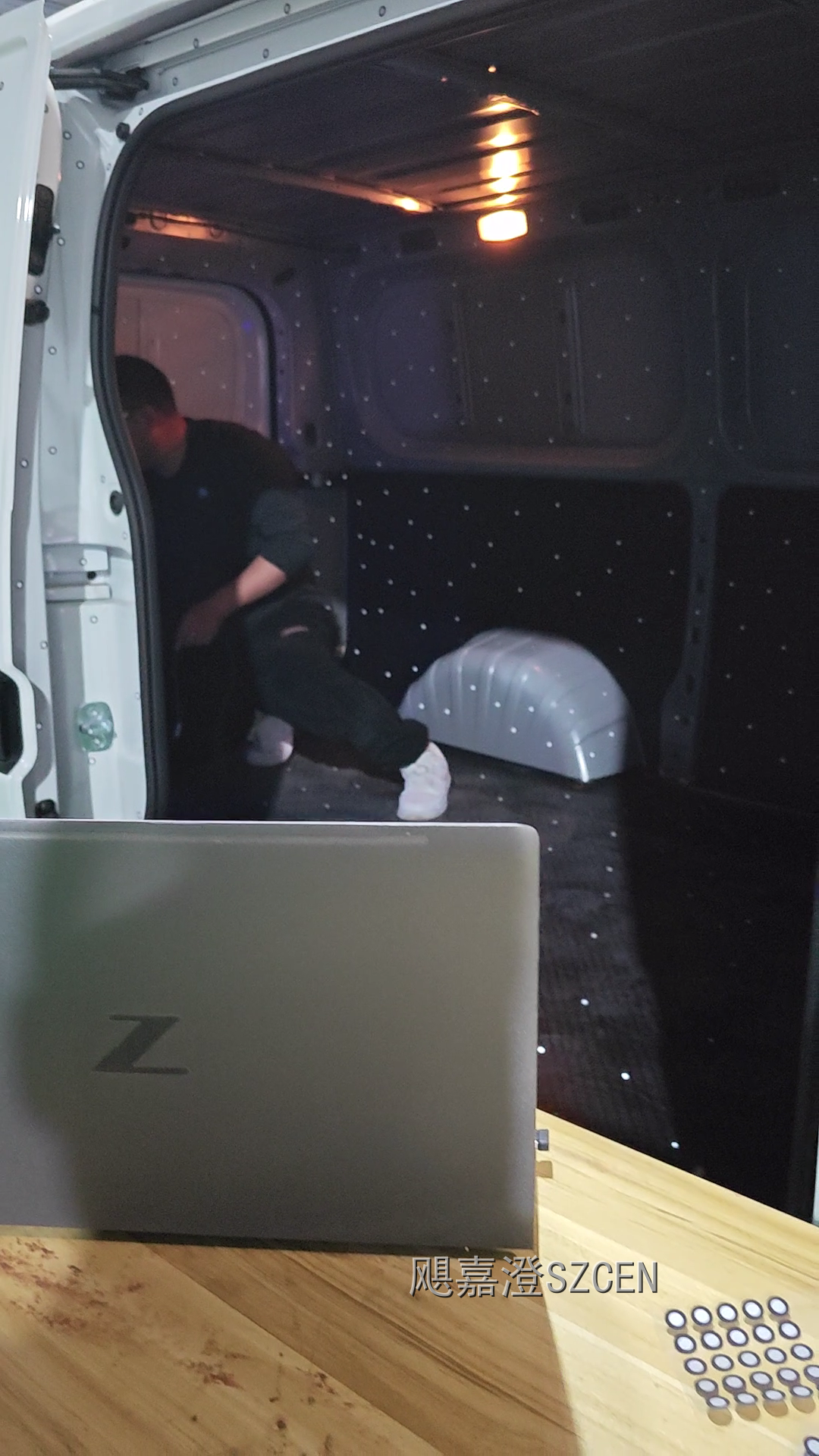

内腔与舱体扫描：从车门、尾门开口进入舱内，扫描地板、轮罩与内板结构。

关键安装点记录：悬架安装点、发动机舱安装位、座椅固定点单独加密并记录坐标。

二、点云处理与三维建模

数据分块与拼接：按区域分块拼接再逐块并入整车，拼接处做重叠度与残差检查。

全局误差校正：用控制点做全局平差，把长跨距误差收敛到允许范围内。

主要型面拟合：顶盖、侧围、前后风挡开口按点云拟合曲面，保证面型连续。

结构断面提取：沿车身长度按间隔提取横断面，还原门槛、纵梁与加强板的断面形状。

焊装结构还原：搭接边、点焊位置与加强板按实测还原，方便工装夹具对位。

坐标系输出：按整车坐标系输出关键基准面、基准孔与中心线，便于后续设计对齐。

三、模型校验与交付

闭合与连续性检查：检查曲面拼接处是否闭合、面与面之间是否连续无裂缝。

关键尺寸复核：对轴距、轮距、开口尺寸等关键尺寸用点云复核，确认与实物一致。

偏差比对：分区域与原始点云做偏差比对，输出整车偏差图谱。

空间校核：在数模里做改装件、座椅与行李舱的空间校核，检查安装与运动间隙。

数据交付：交付整车点云、分块数模与关键基准数据，便于工装设计、改装开发与仿真。

白车身的逆向难点在跨度大、误差会累积。项目在恒温车间布站，车身用可调支撑固定，先在车身与地面布设全局控制点建立整车坐标系，再分区逐段扫描外表面、A 柱顶盖门槛等主要面加密；从车门和尾门开口进入舱内扫描地板、轮罩与内板。点云处理时先分块拼接，逐块检查重叠度与残差，再用控制点做全局平差，把长跨距误差收敛到允许范围；然后拟合主要型面、按间隔提取横断面还原纵梁与加强板形状。最后做闭合连续性检查、关键尺寸复核与整车偏差图谱，并在数模里完成改装件与座椅的空间校核。整车点云、分块数模与关键基准一起交付。
