蓝牙音箱系列｜多造型便携音箱外观与结构设计

本项目为一组面向不同使用场景的蓝牙音箱设计。蓝牙音箱是消费电子里更新最快、造型最容易被同质化的一类：多数产品都是一只塑料方盒加一张网罩，摆在桌上认不出是谁家的。项目在同一条平台线上给出多条造型路线——家用桌面款走布艺织物与木质顶盖的温润路线，户外款走金属端盖加硅胶包边的耐候路线，复古款走木纹格栅的收音机路线，便携款在机身顶部做一体提手以便单手拎走，桌搭款则把音箱与氛围灯组合成一件桌面陈设。

一、外观设计

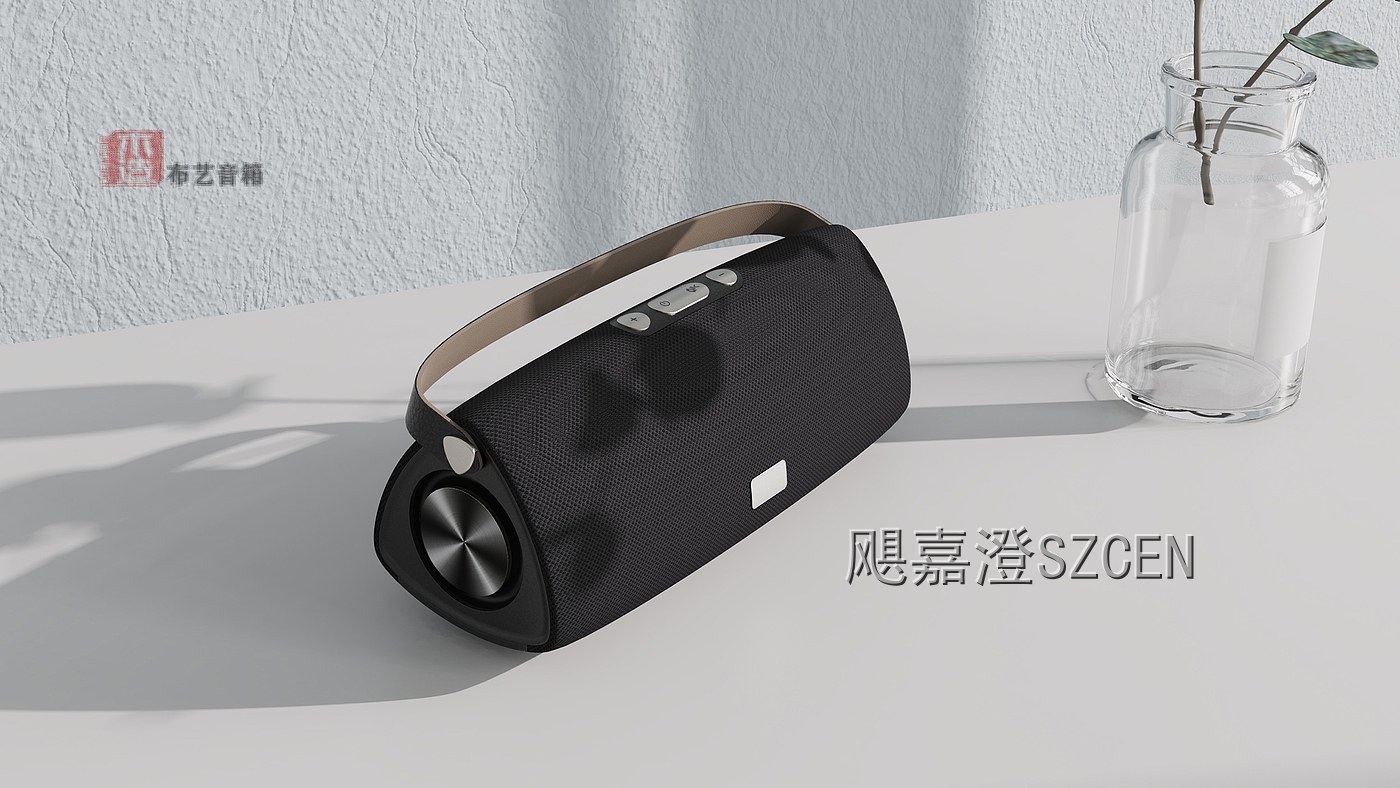

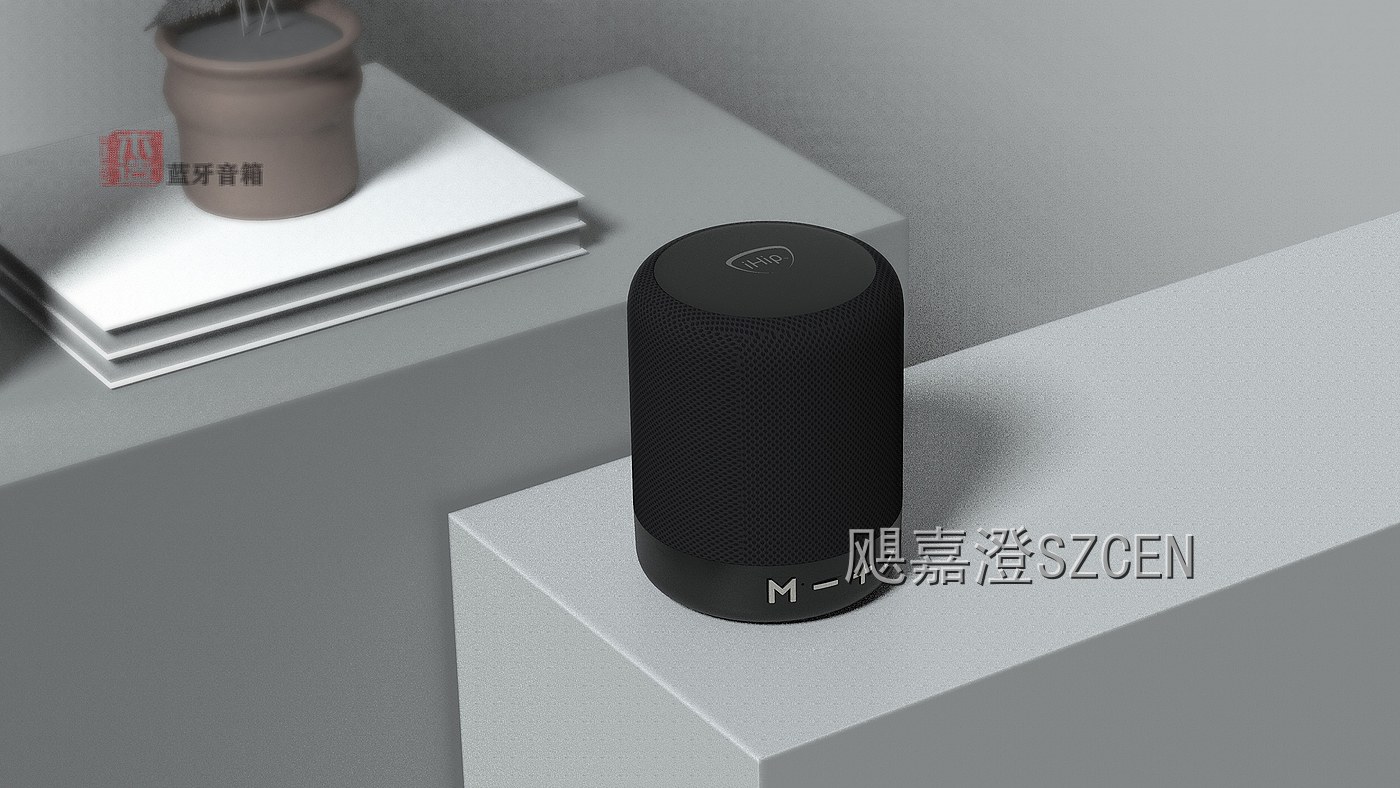

布艺织物路线：圆柱与横卧胶囊两款都以织物网罩包裹发声面，顶盖用木纹件收口，触感温和、与家居木质家具同调。

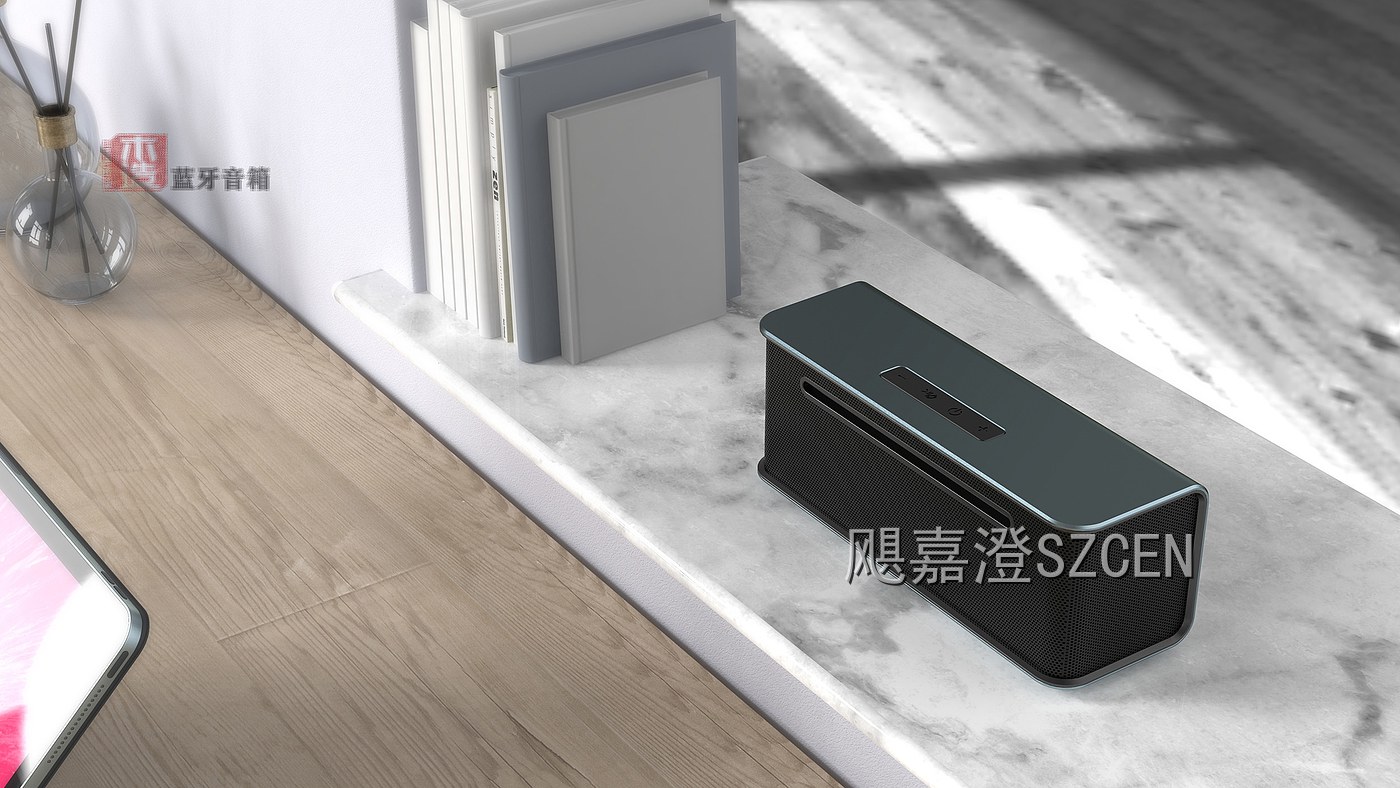

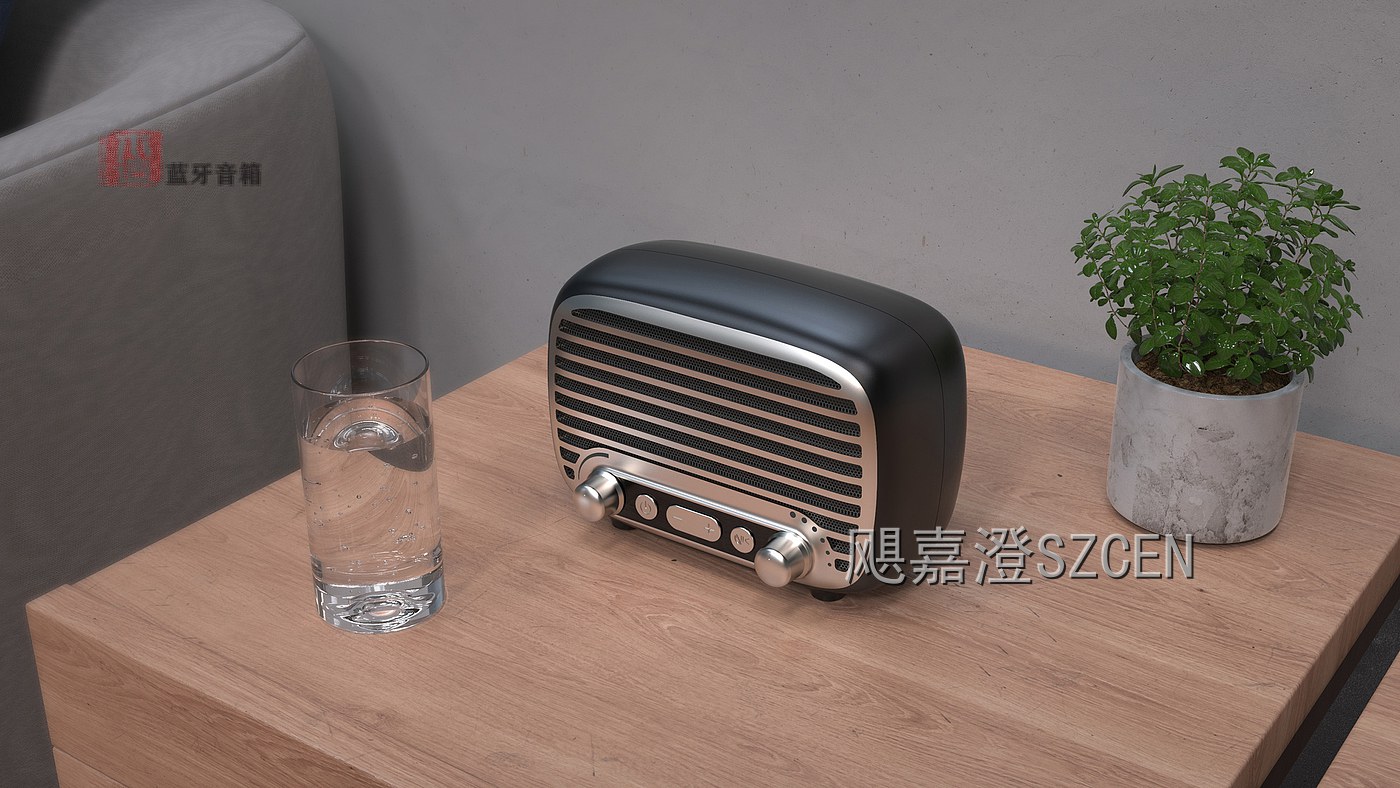

复古收音机路线：横长方体机身配圆角与正面横向栅格网罩，侧面保留旋钮位，把老式收音机的比例直接移植到蓝牙音箱上。

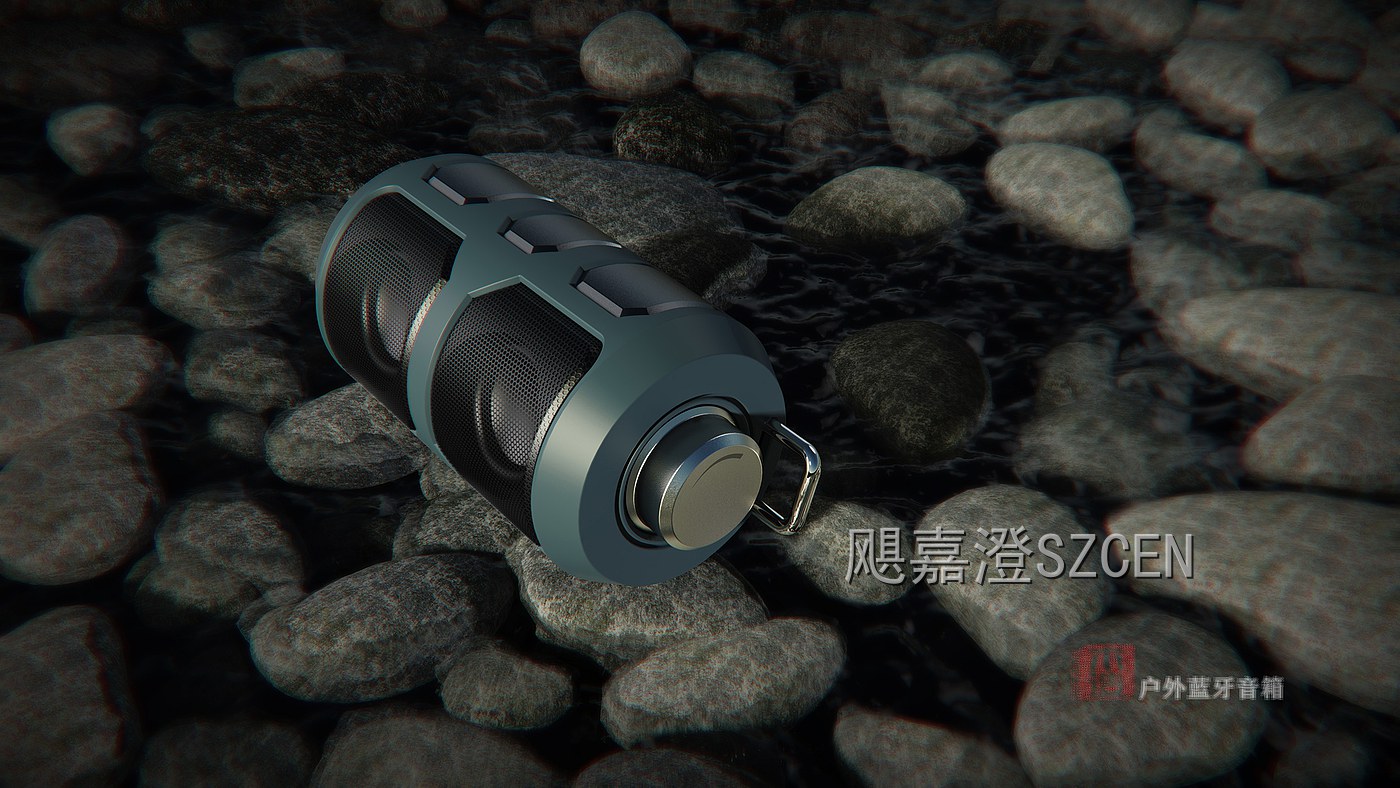

户外耐候路线：圆柱机身两端用拉丝金属端盖封口，中部裹硅胶包边，端盖集成按键与指示灯，整体耐脏耐磕。

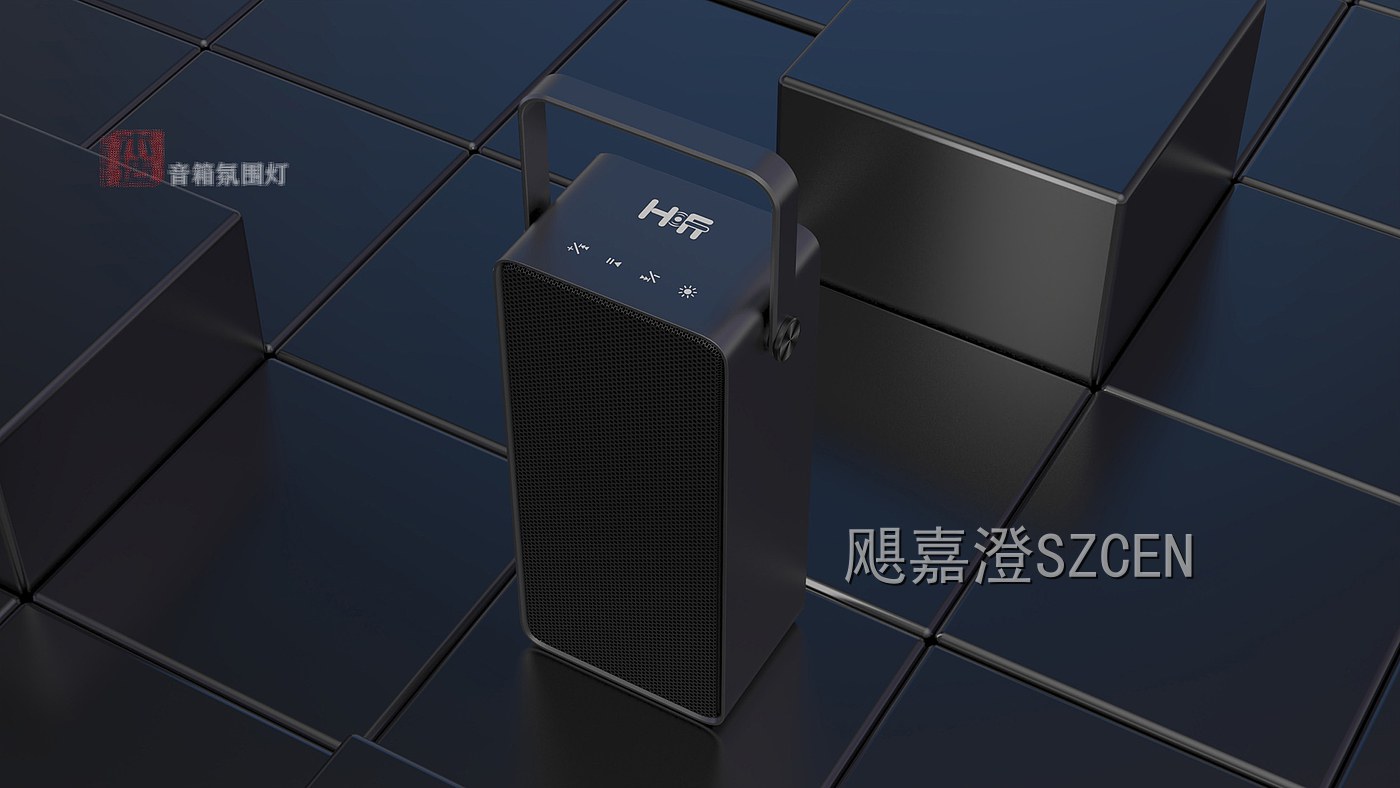

一体提手路线：竖立款在顶部集成一条弧形提手，单手拎起即可携带，提手同时充当顶盖的结构加强件。

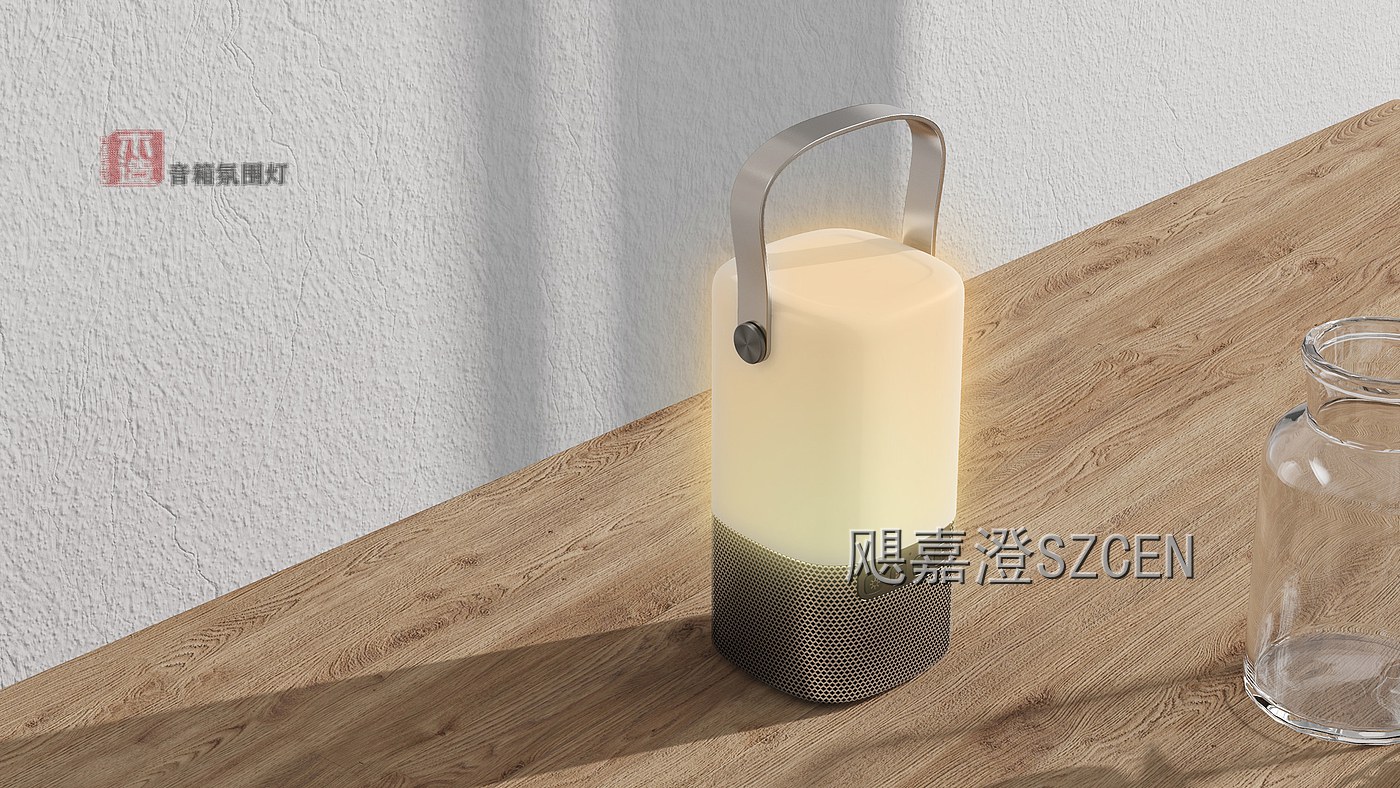

桌面组合路线：方体音箱与圆柱氛围灯共用一套底座语言，两件摆在一起是一个桌面组合，分开用也各自成立。

配色与材质：以哑光黑、暖白与浅木纹三色为家族主色，网罩统一织物编织密度，不同款式只在端盖与顶盖材质上区分。

二、结构设计

腔体与网罩：织物网罩套在注塑骨架外，骨架开孔率按发声单元布置，网罩可整圈拆下清洗，不遮挡高频。

无源辐射与倒相：圆柱款在腔体两端或底部设无源辐射器，靠单元背波驱动补充低频，小体积也能有下潜。

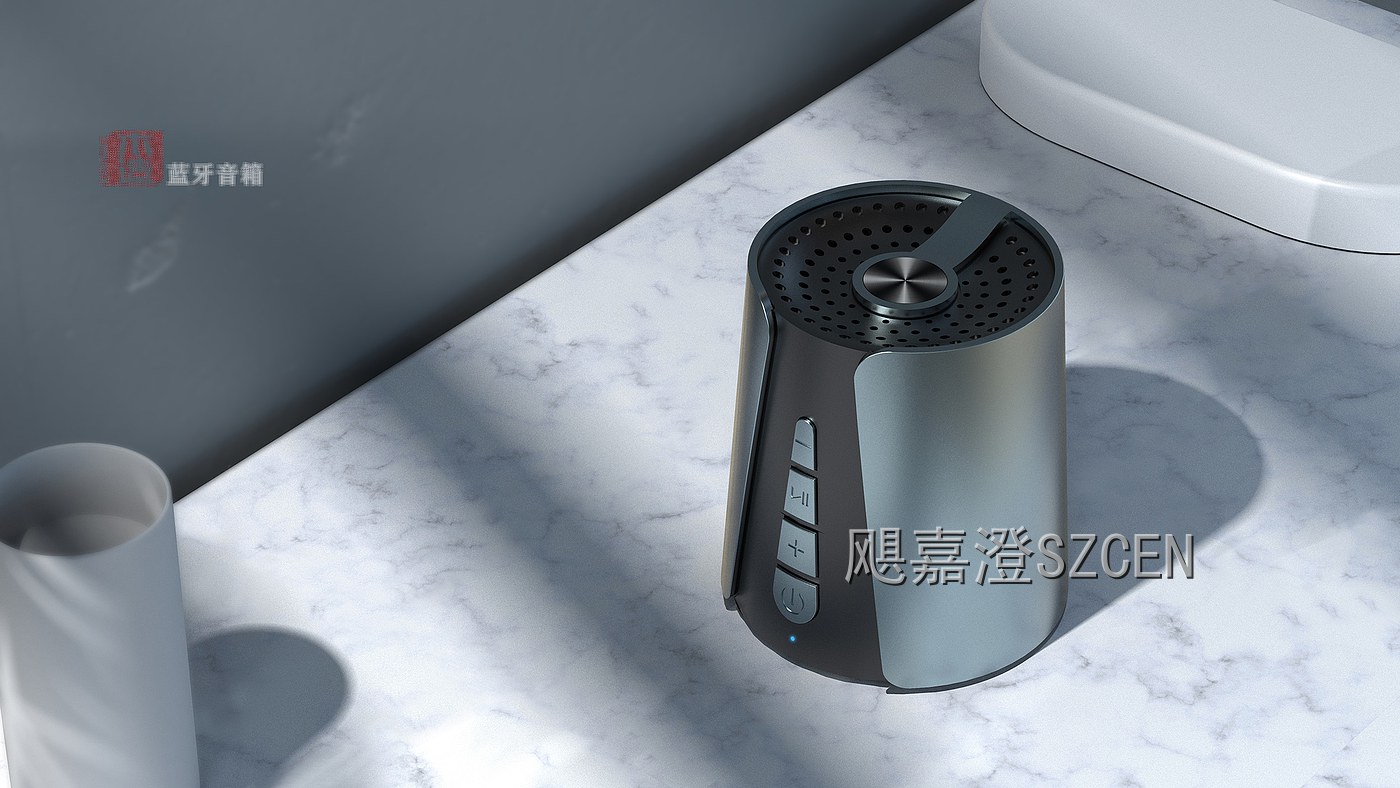

顶部按键区：所有款式把按键集中在顶盖，做成一体硅胶面，手感一致、防泼溅，盲操也能找到播放与音量。

防水与密封：户外款在端盖与机身接缝处加密封圈，充电口用胶塞封堵，整机按户外泼溅要求做淋水验证。

提手与结构加强：提手与内骨架一体连接，既承力又约束顶盖变形，跌落时先由包边与端盖承受冲击。

供电与接口：充电接口统一为底部或背面的内凹式，配胶塞与防尘结构，桌面款另做走线槽避免线缆外露。

三、样品制作

外观手板：数控加工各类机身与端盖，按织物、木纹与金属三类表面分别打样，验证家族各款的造型比例与配色关系。

结构样机：装配网罩骨架、按键面、密封件与提手，做插拔、淋水与跌落测试，验证密封性与结构强度。

功能样机：装入单元、功放与电池，做频响与续航测试，验证各款低频表现、最大音量下的失真与长时间播放稳定性。

同一平台的多条造型路线：布艺款温润、复古款有性格、户外款耐候、便携款单手拎走、桌搭款与氛围灯成组。几条路线共用一套按键与网罩语言，摆在不同场景里都能看出是同一个家族；小体积靠无源辐射补低频，按键集中在顶盖一体硅胶面上，盲操就能用。
