公交车塑胶座椅｜逆向测绘建模

本项目为公交车塑胶座椅的逆向测绘建模，公交车座椅是曲面壳体件，靠背与坐垫一体滚塑或吹塑成型，表面有大量加强筋与安装嵌件，长期使用后容易出现磨损与开裂。原模具老旧、图纸缺失，座椅厂想要复刻或改型就得先有数模。项目对公交车塑胶座椅做逆向测绘：手持扫描仪现场采集完整曲面数据，重建壳体曲面与内部加强筋、嵌件结构，输出可复刻生产的数模与图纸。

一、扫描测绘（数据采集）

实物清洁与检视：先清洁座椅表面油污与划痕，记录开裂与磨损部位，作为后续修模参考。

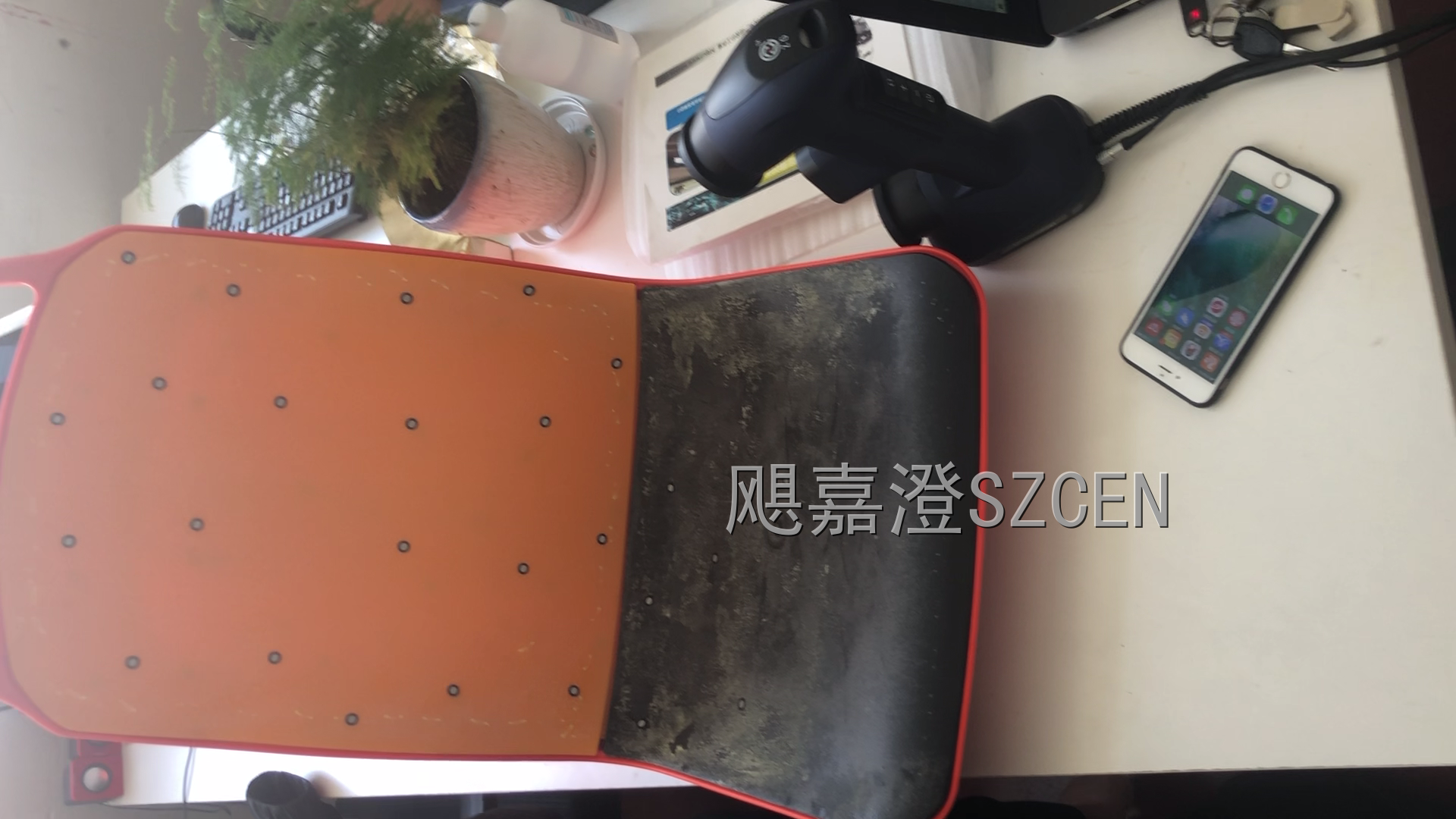

表面显像处理：塑料件表面反光明显，扫描前做显像处理或贴专用显像膜，提高点云质量。

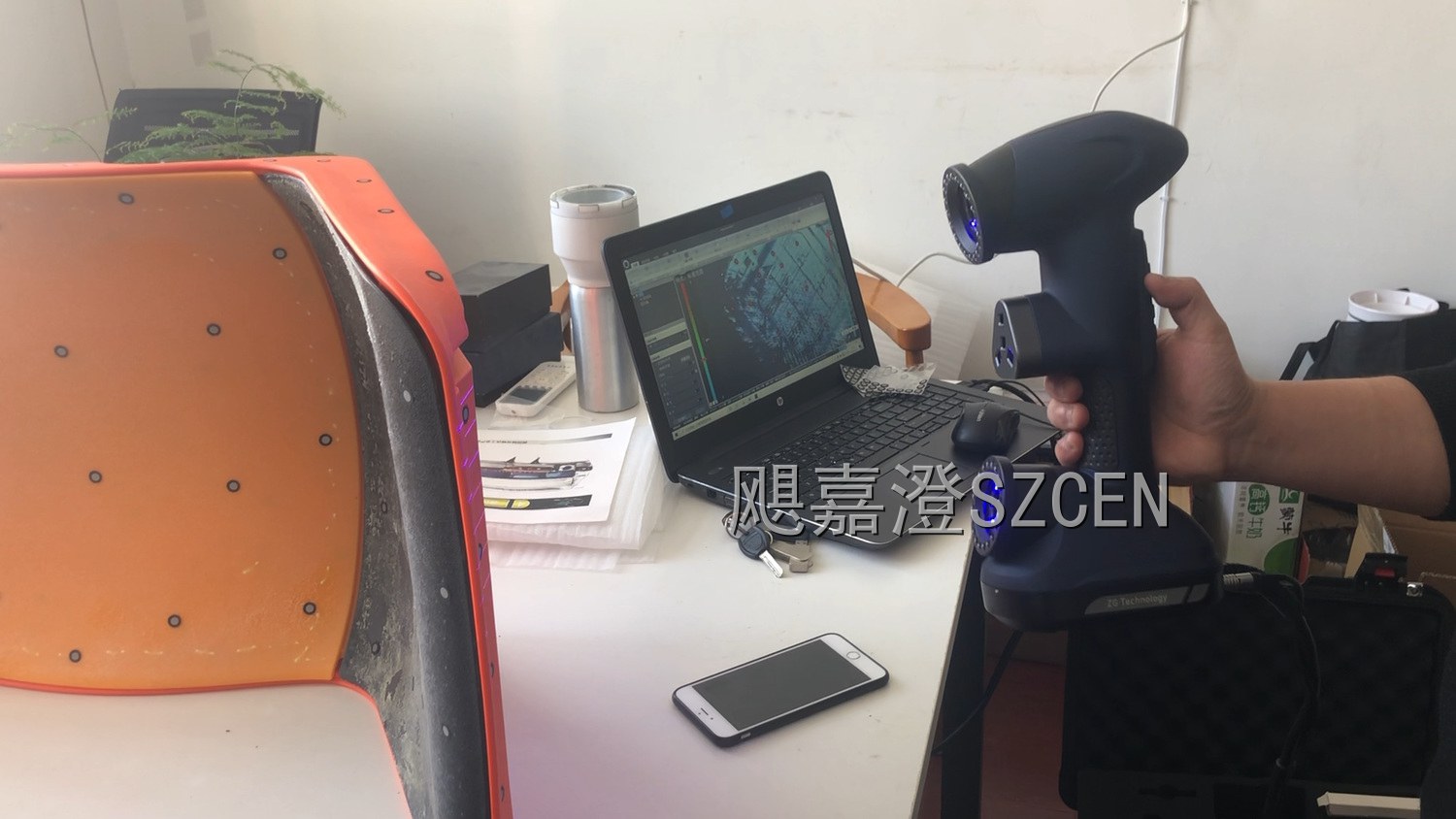

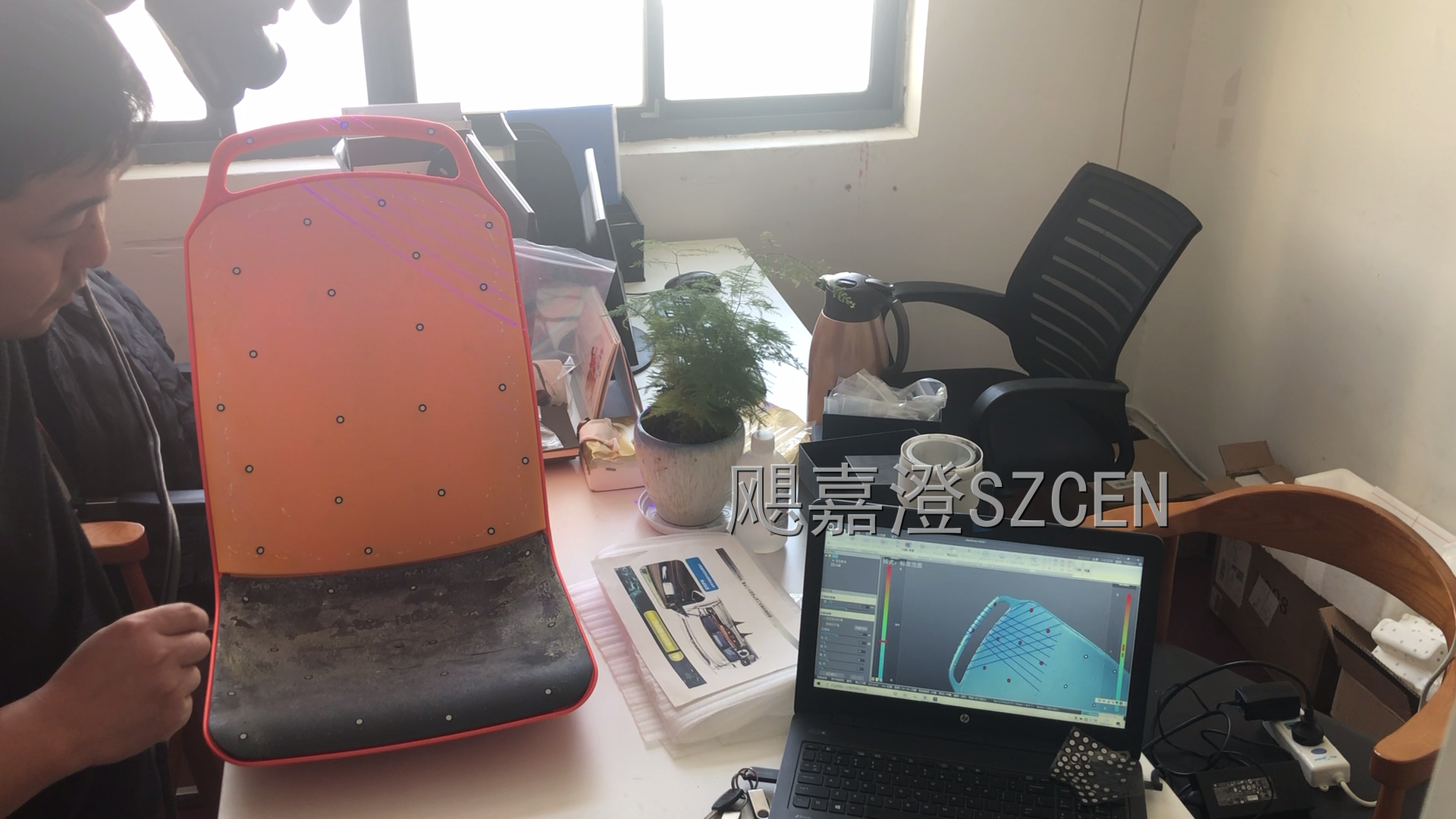

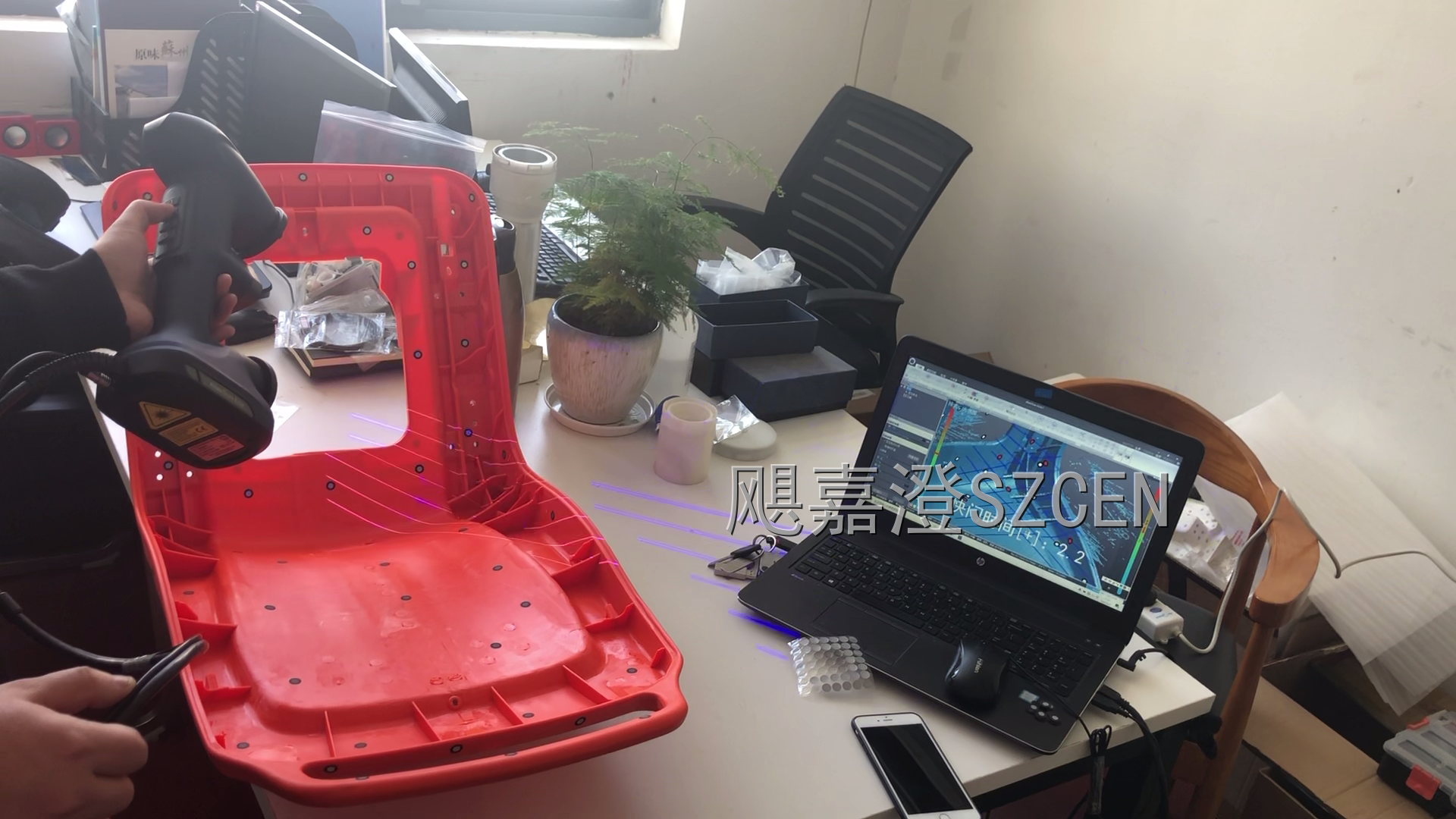

手持多角度扫描：用手持蓝光扫描仪绕座面与靠背多角度环绕采集，曲面过渡区加密。

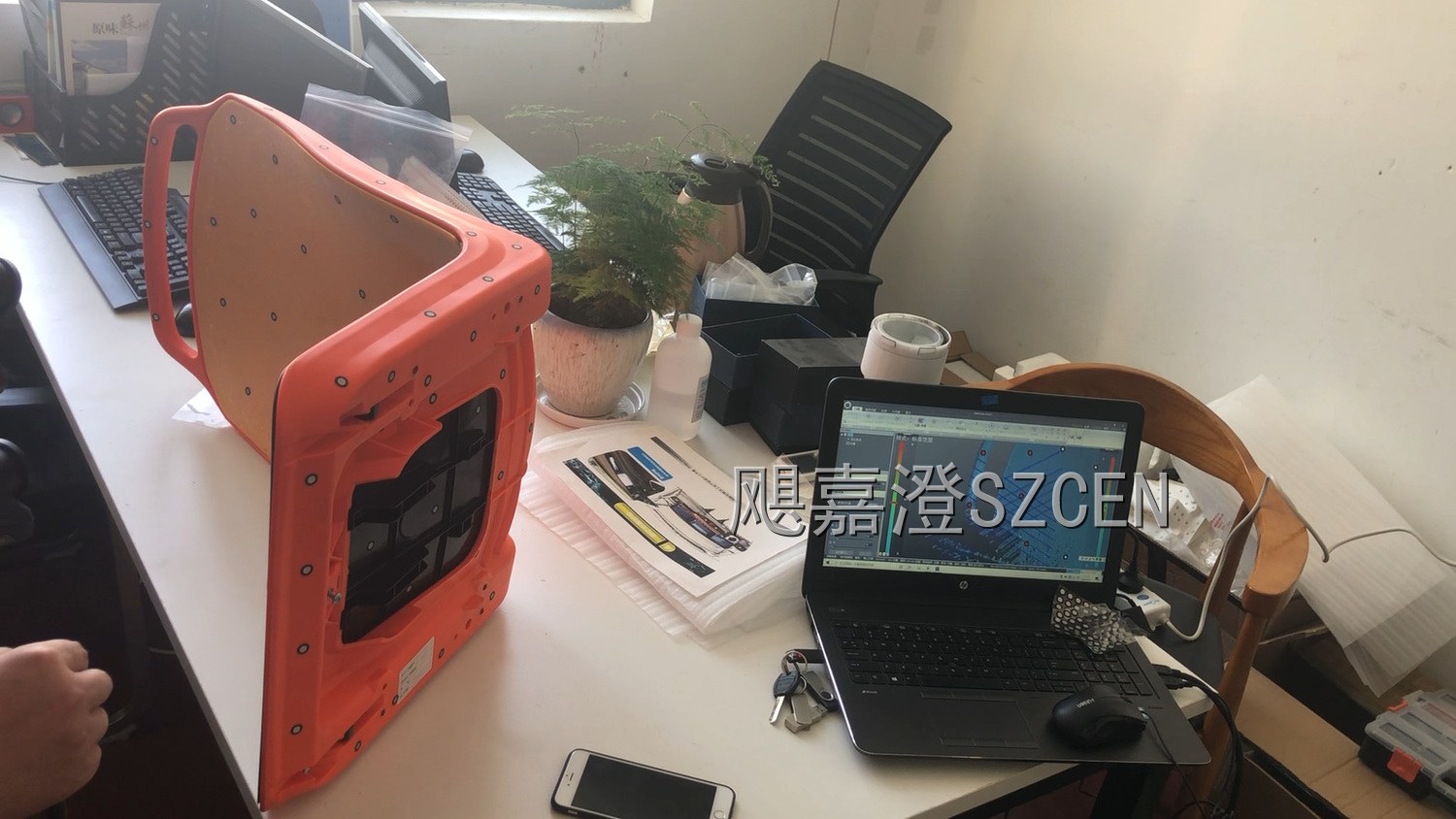

背面与筋位补扫：翻转座椅扫描背面加强筋与安装嵌件，保证壳体两面数据完整。

关键尺寸记录：记录座面高度、靠背倾角与安装孔距，作为建模基准与校核依据。

二、点云处理与三维建模

去噪与拼接：滤除地面与杂物点，多视角点云自动拼接后做重叠度检查。

基准对齐：按座面水平与靠背倾角把点云摆正，确定脱模方向与分型基准。

曲面重构：座面与靠背按点云拟合一体曲面，腰部支撑与边缘过渡做光顺处理。

加强筋还原：背面纵横加强筋按实测重建，筋高与筋厚按原件公差控制。

嵌件与安装位：金属嵌件、螺母座与安装孔按实测位置重建，保证装配精度。

壁厚控制：抽取断面量壁厚，薄壁区适当加厚，避免滚塑成型时塌陷。

三、模型校验与交付

偏差比对：重建曲面与点云做整体偏差比对，输出偏差图谱确认曲面精度。

对称性检查：利用座椅的左右对称特征，检查两侧是否对称一致。

装配验证：嵌件与安装孔做虚拟装配，核对孔位对中与安装面贴合。

成型工艺核对：按滚塑或吹塑工艺核对脱模斜度与圆角，避免成型缺陷。

数据交付：交付壳体三维数模、点云数据与二维工程图，可直接用于复刻开模。

公交车塑胶座椅的难点在塑料件反光、还要扫到背面。项目先清洁座椅、记录开裂磨损部位，再做表面显像处理，用手持蓝光扫描仪绕座面与靠背做多角度环绕采集，曲面过渡区加密；然后翻转座椅补扫背面的加强筋与安装嵌件，保证壳体两面数据都完整，同时记录座面高度、靠背倾角与安装孔距作为建模基准。点云拼好后按座面水平与靠背倾角摆正，确定脱模方向；座面与靠背按点云拟合一体曲面，腰部支撑与边缘做光顺过渡，背面纵横加强筋、金属嵌件与螺母座按实测重建，抽取断面量壁厚并把薄壁区适当加厚。最后做偏差比对与对称性检查，嵌件虚拟装配一遍，再输出可复刻开模的数模与图纸。
