大巴车座椅｜逆向测绘建模

本项目为大巴车座椅的逆向测绘建模，大巴车座椅由金属骨架、坐垫靠背泡沫与外包蒙皮三部分构成，骨架是受力主体、泡沫决定坐感、蒙皮决定外观，三者装配关系紧密。座椅厂做改型、换装或备件生产时，往往只剩实物、没有图纸。项目对大巴车座椅做完整逆向：骨架与软包分别扫描，重建骨架结构、软包曲面与装配关系，输出可复刻生产的整套数模。

一、扫描测绘（数据采集）

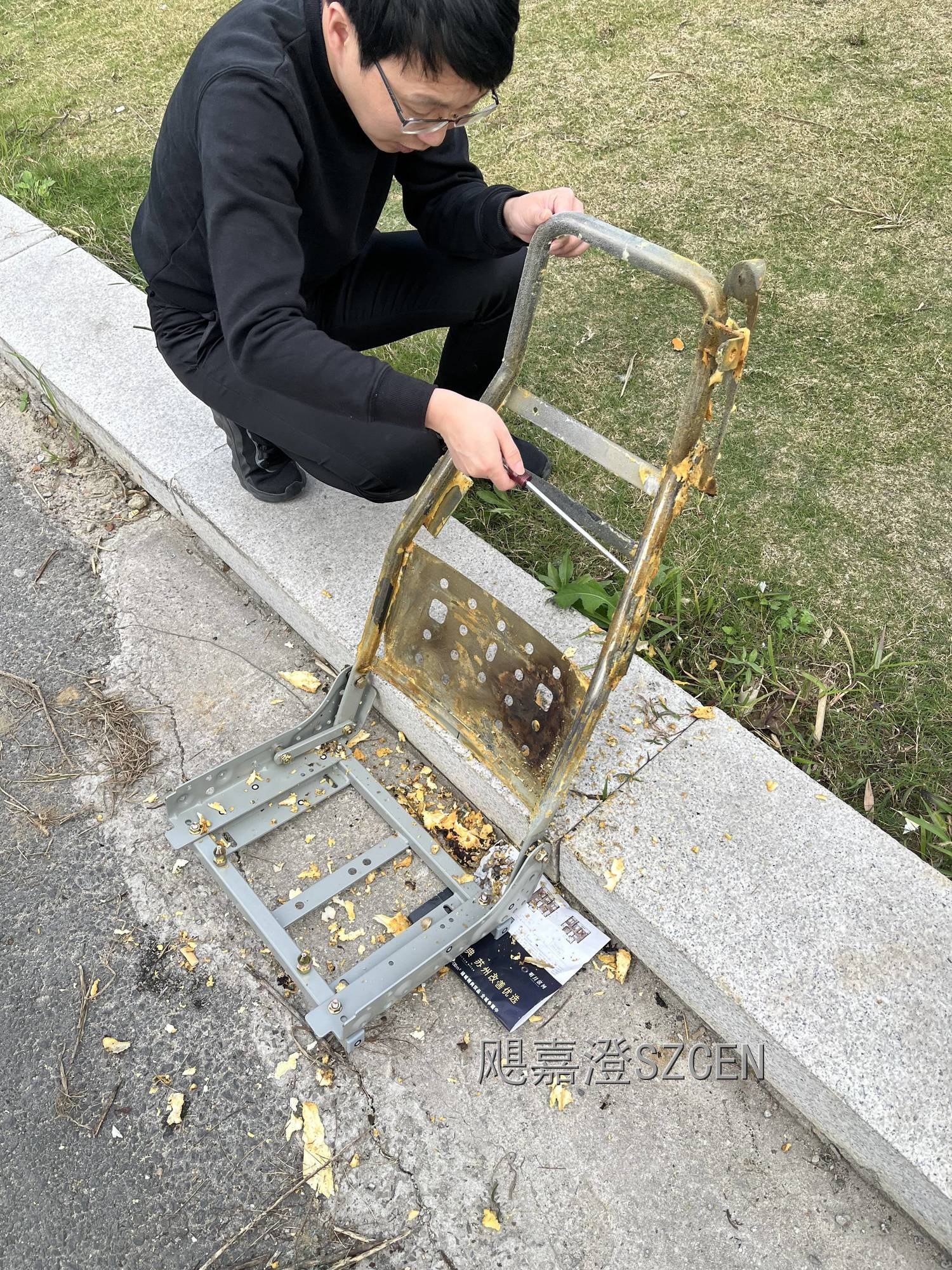

拆解与分件记录：把座椅拆成骨架、坐垫、靠背、扶手等部件，逐件编号并记录装配方位。

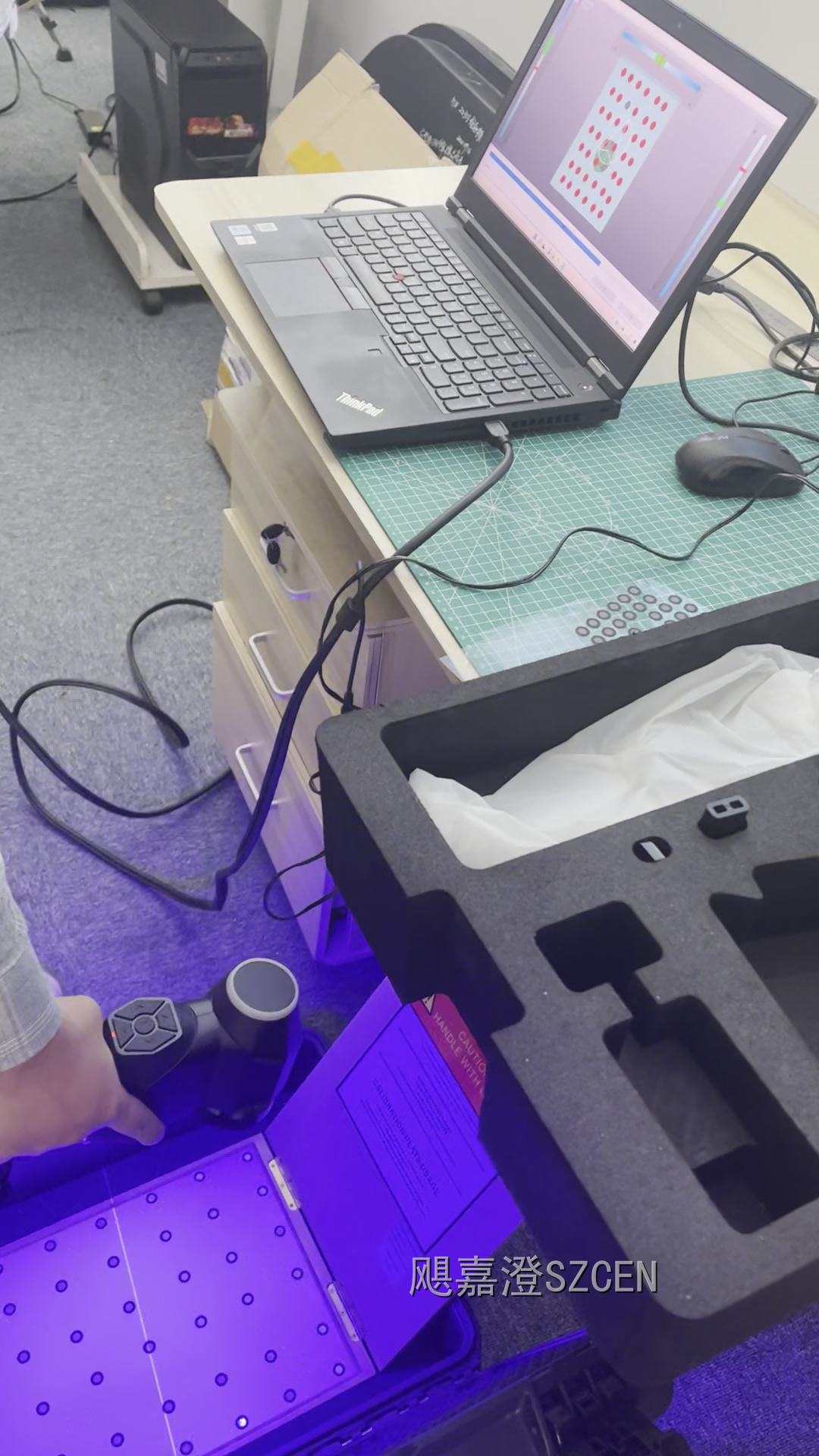

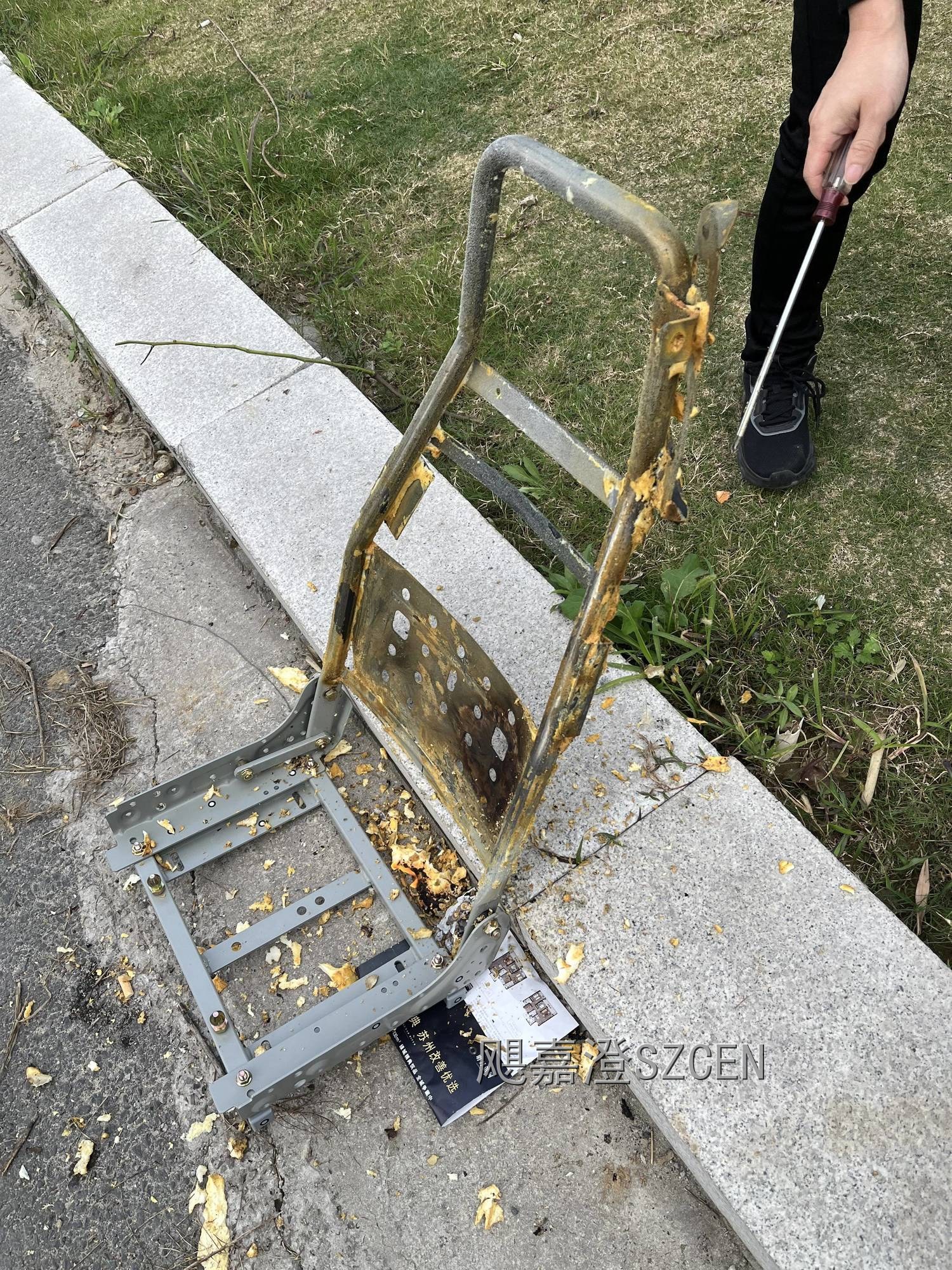

骨架扫描：金属骨架表面反光强，先做显像处理再扫描，管件弯位与连接板加密采集。

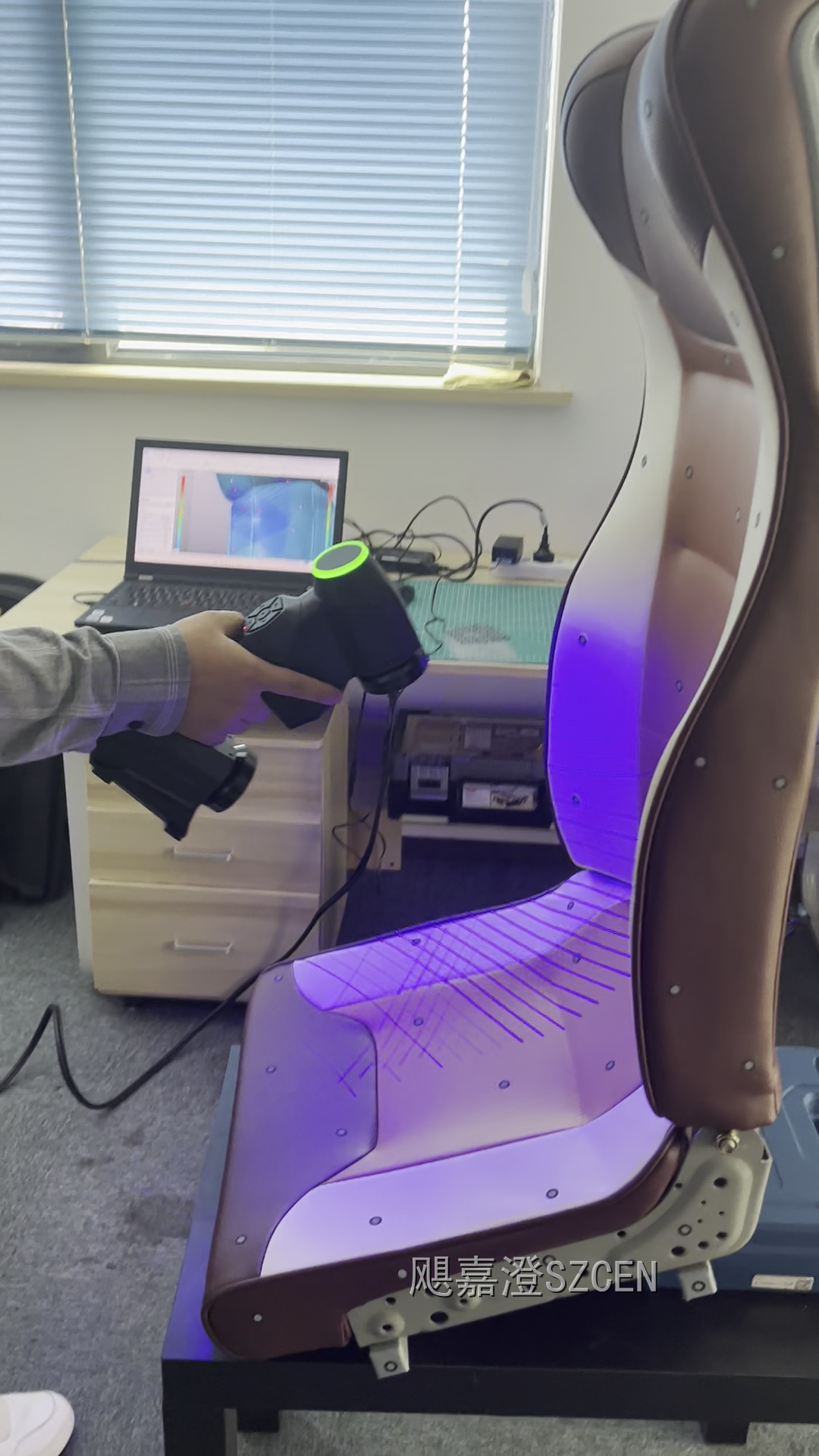

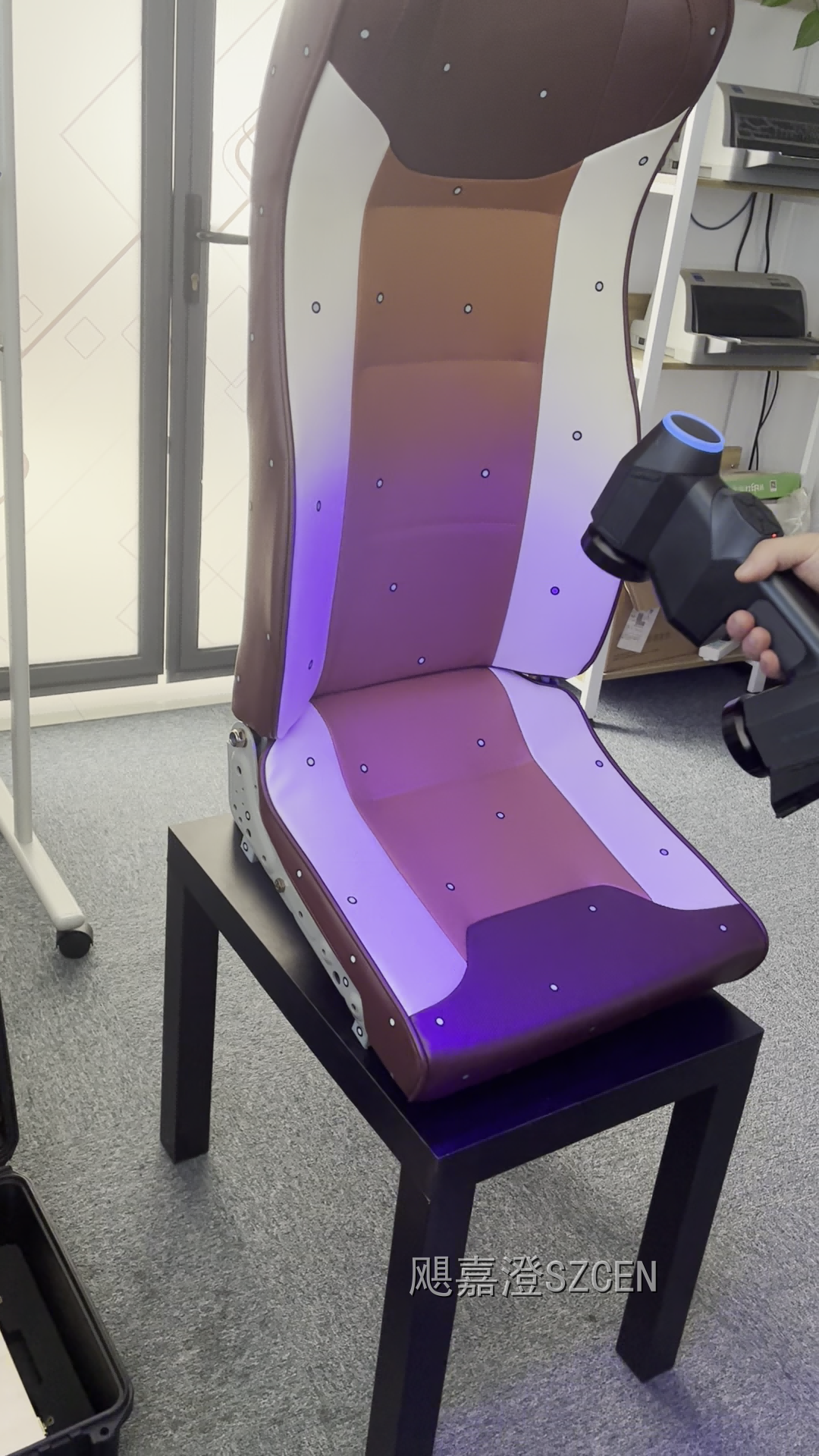

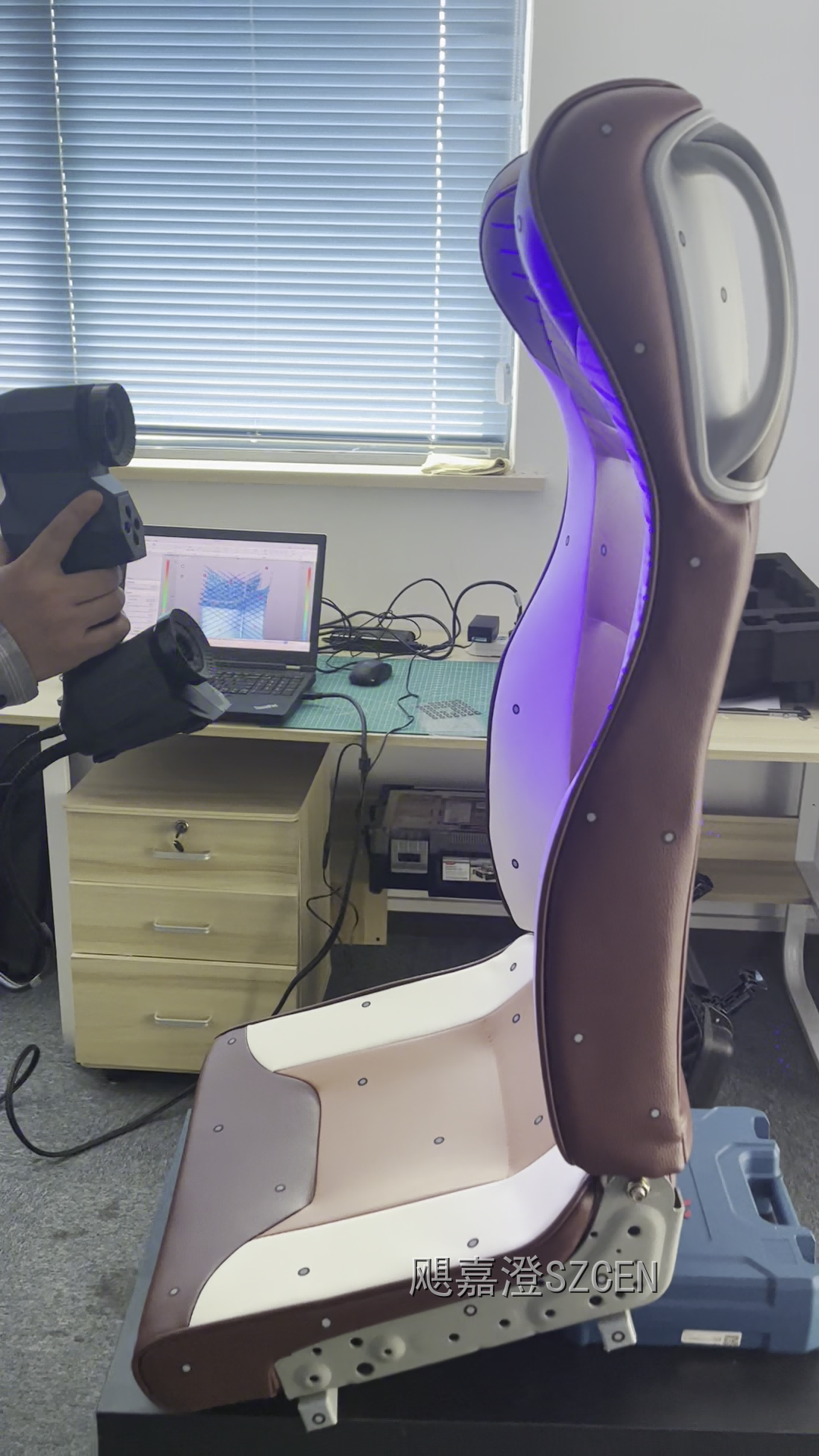

软包扫描：坐垫与靠背用手持扫描仪柔性采集，避免压陷变形造成数据失真。

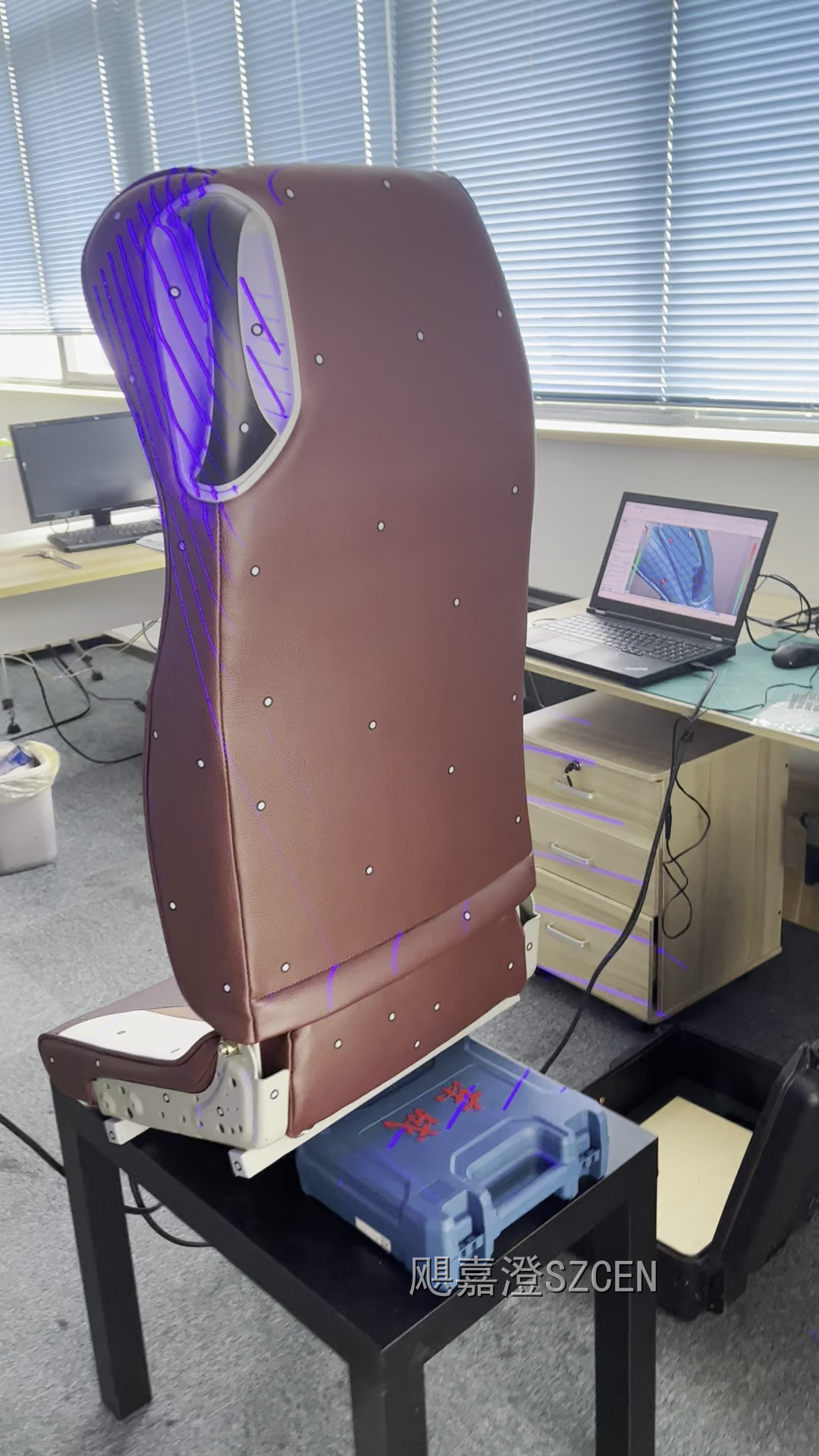

蒙皮轮廓采集：蒙皮分缝、拉链走向与包边轮廓单独采集，作为裁剪样板依据。

装配位记录：骨架与软包的连接卡位、螺钉孔与限位面逐处记录。

二、点云处理与三维建模

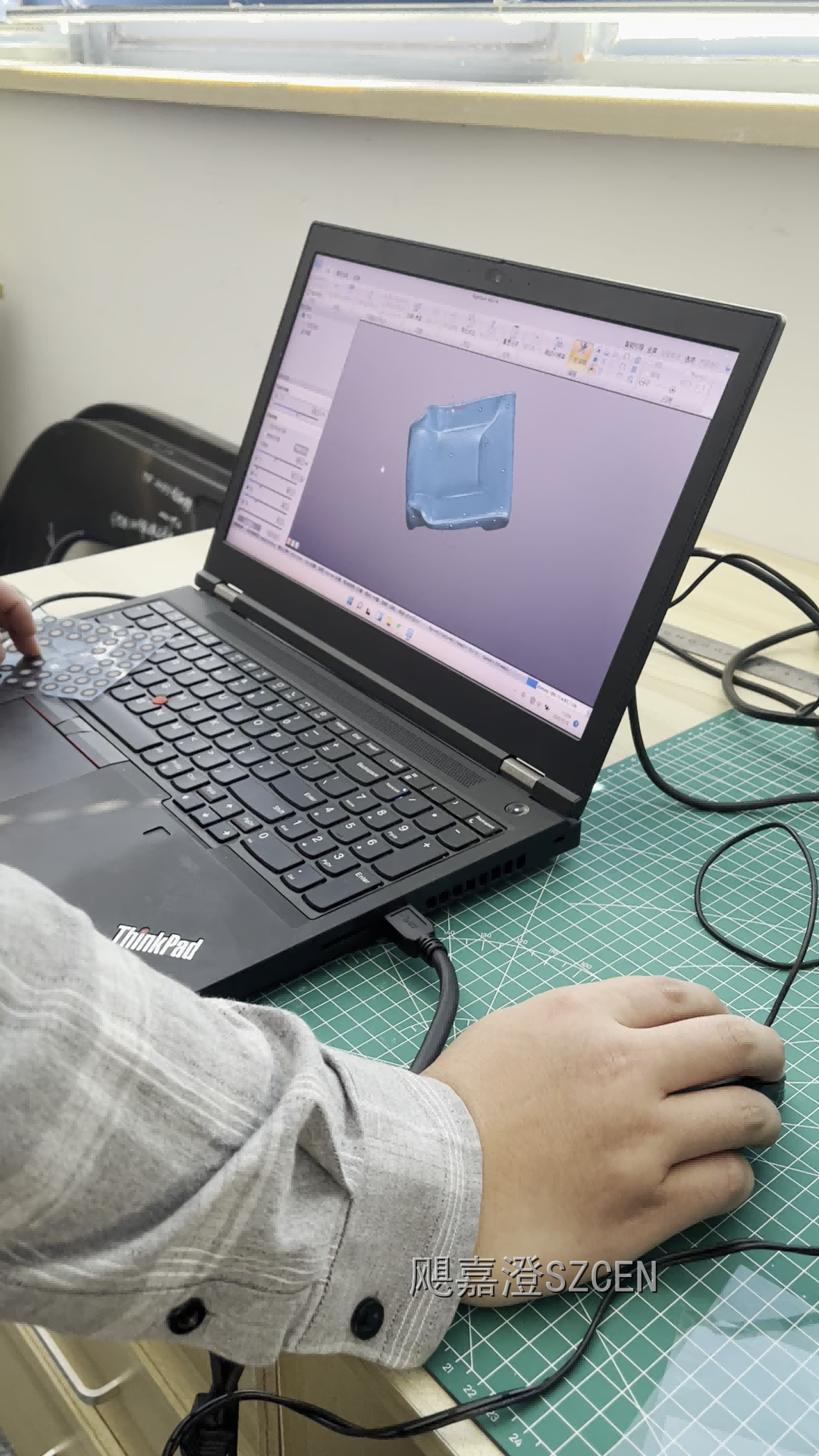

分件建模：各部件点云分别去噪精简，按装配方位统一对齐到座椅坐标系。

骨架重建：管件按中心线放样、弯位做过渡，连接板与耳片按实测厚度重建。

坐垫靠背重构：软包曲面按点云拟合，坐感区做平缓过渡，避免出现棱线。

蒙皮样板：按蒙皮轮廓数据生成二维裁剪样板，标注分缝与对位记号。

装配结构还原：卡位、限位面与螺钉孔按实测重建，预留装配间隙。

总装校核：把骨架与软包组入总装，检查装配关系与干涉情况。

三、模型校验与交付

分件偏差比对：每件模型与对应点云做偏差比对，输出偏差图谱。

骨架强度核对：检查管件壁厚与连接板厚度，确认受力区没有被减薄。

装配验证：骨架与软包做虚拟装配，核对卡位扣合量与螺钉孔对中。

蒙皮试制：按裁剪样板试制一套蒙皮，验证分缝位置与贴合效果。

数据交付：交付骨架与软包三维数模、蒙皮样板、点云数据与偏差报告。

大巴车座椅的逆向要拆开来做。项目先把座椅拆成骨架、坐垫、靠背与扶手逐件编号，金属骨架表面反光强、先做显像处理再扫描，管件弯位与连接板加密；软包则用手持扫描仪柔性采集，避免压陷让数据失真，同时单独采集蒙皮的分缝、拉链走向与包边轮廓。建模时各部件点云按装配方位统一对齐，骨架管件按中心线放样、弯位做过渡，坐垫靠背按点云拟合曲面并在坐感区做平缓过渡；蒙皮轮廓生成二维裁剪样板并标注对位记号。最后做分件偏差比对与骨架厚度核对，再虚拟装配校核卡位与螺钉对中。骨架数模、软包数模与蒙皮样板一起交付，复刻生产可以直接开工。
