无线手持吸尘器｜金属质感杆式吸尘设备整机外观与结构设计

本项目为无线手持吸尘器的整机产品设计，面向家庭日常除尘与车用清洁场景。同类产品普遍把电机、尘杯与把手简单串联，机身塑料感重、比例头重脚轻，握持时手腕吃力，尾部还要单独开一块显示屏，开孔零散。项目以金属质感与握持省力为出发点重塑整机：把电机仓、尘杯与握把重新配重，显示屏整合进尾盖，形成一条从吸口到机尾的完整视觉轴线，既压住塑料感，也让用户一眼看清电量与档位。

一、外观设计

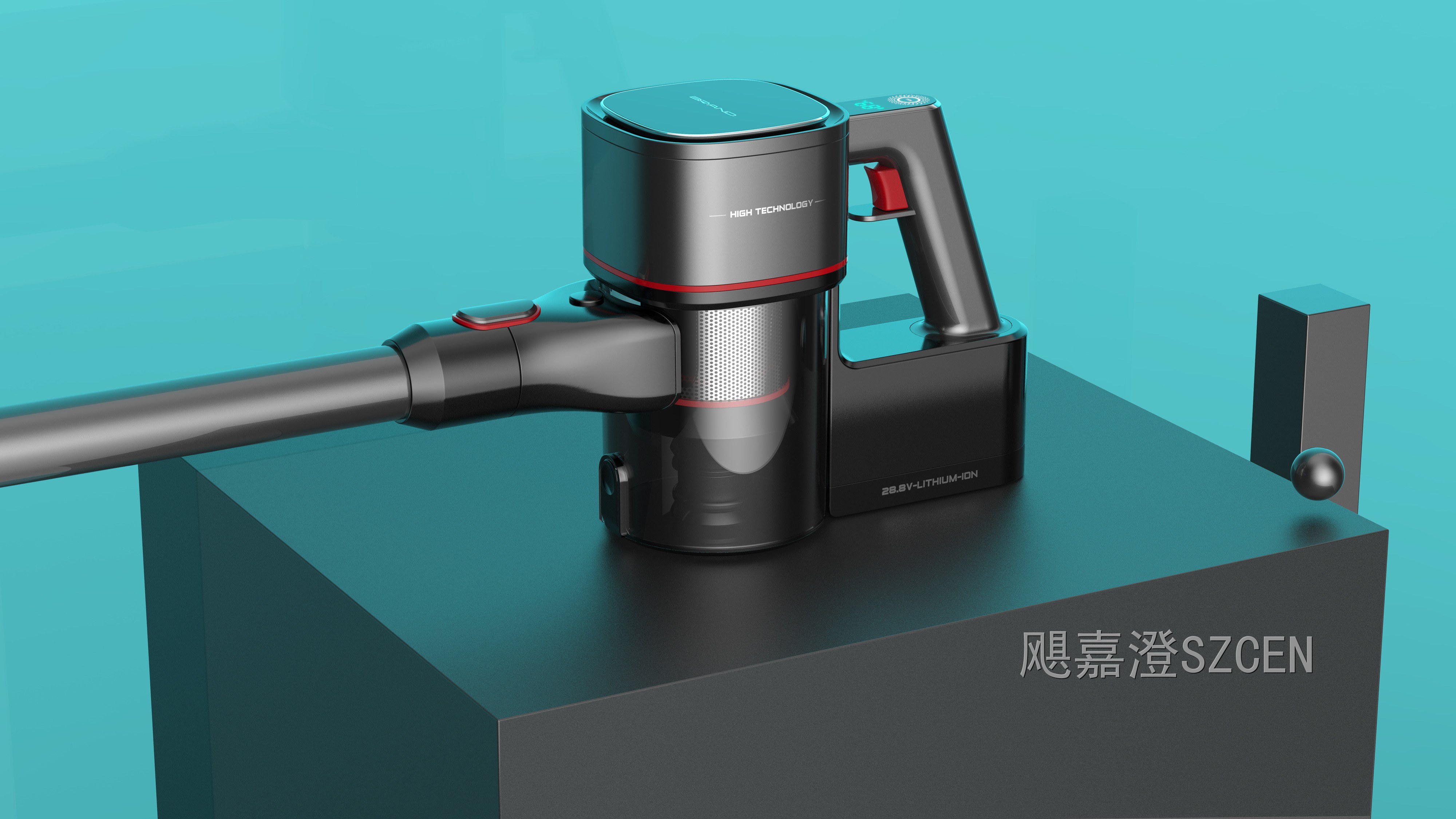

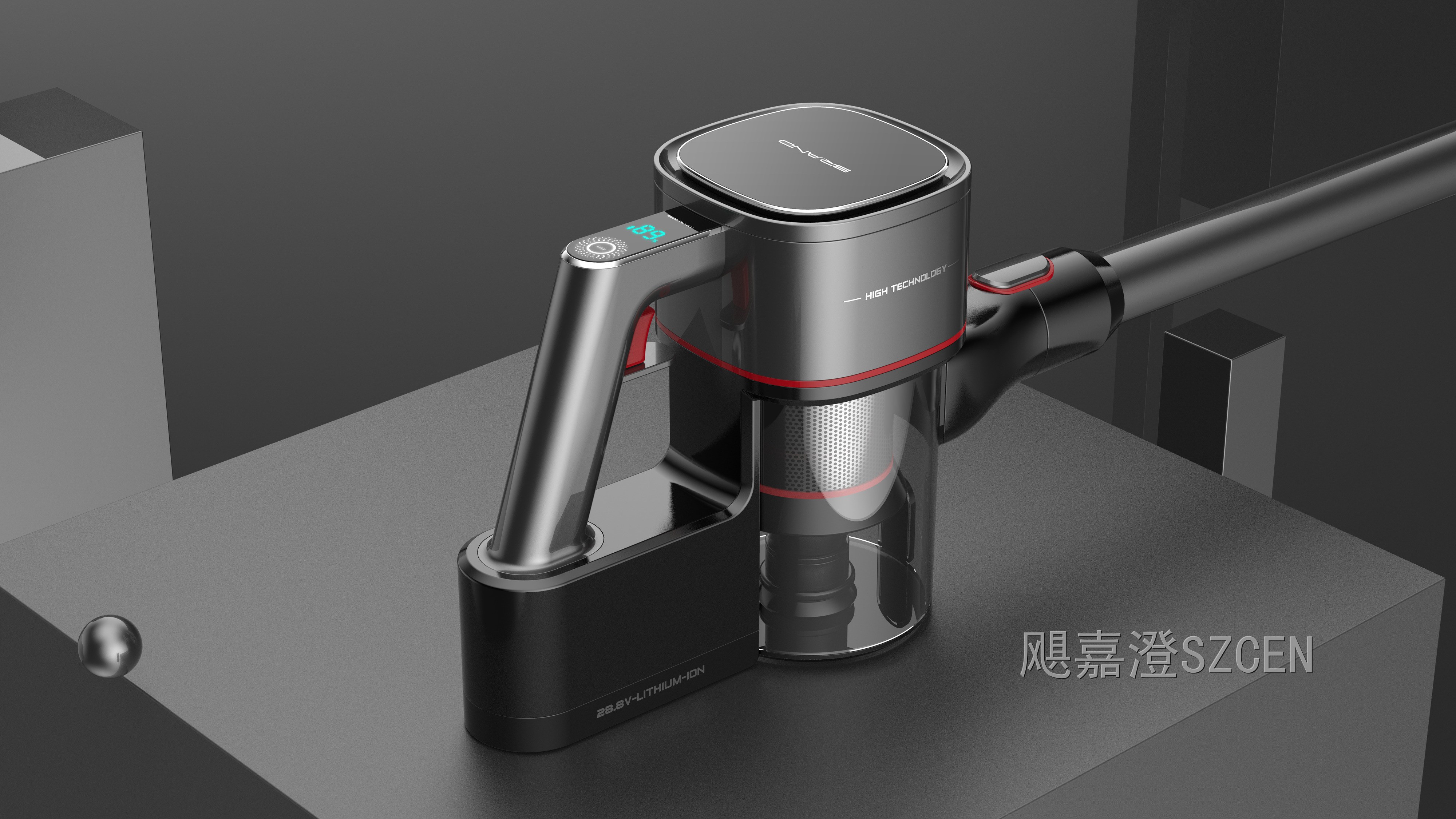

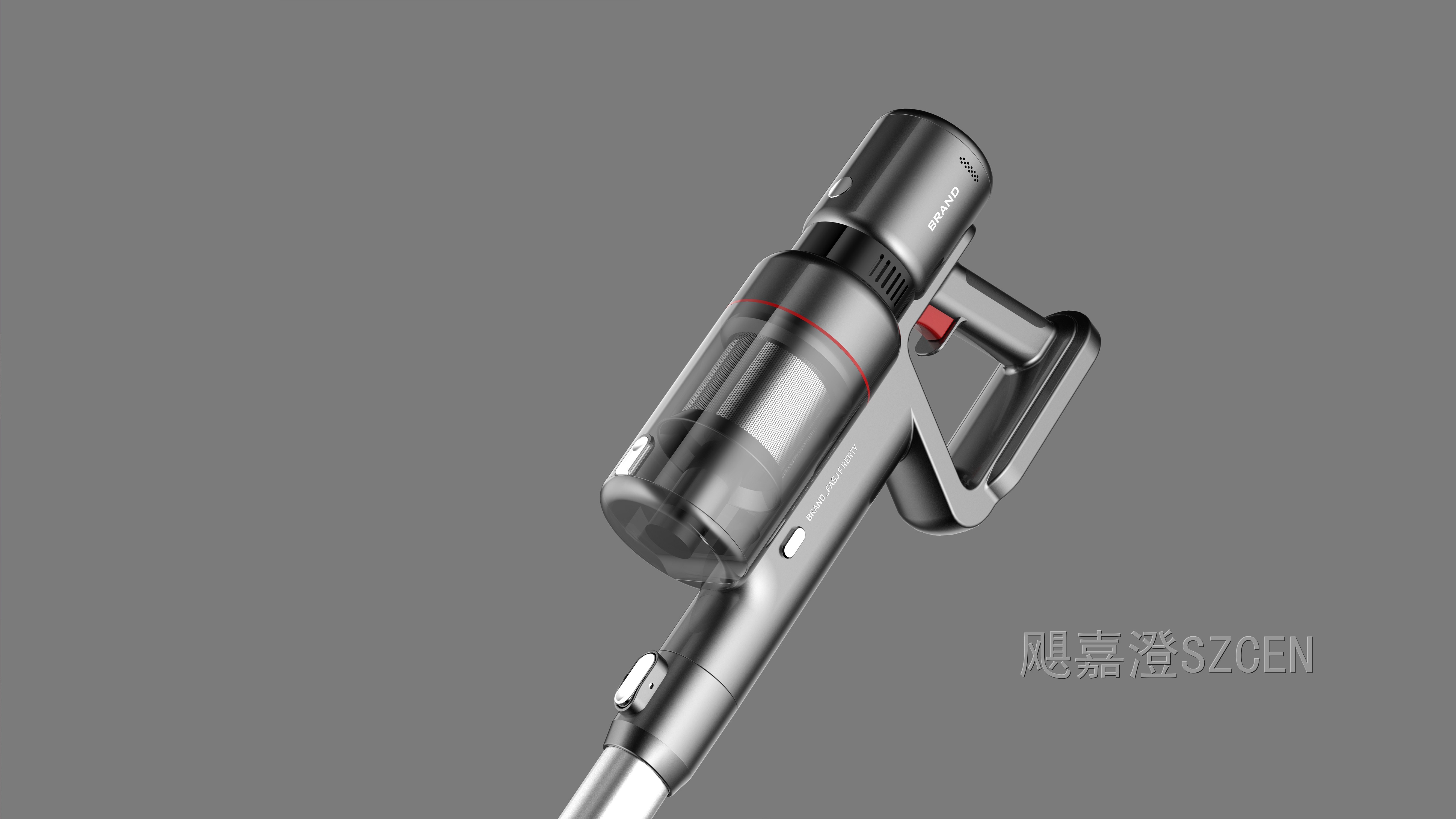

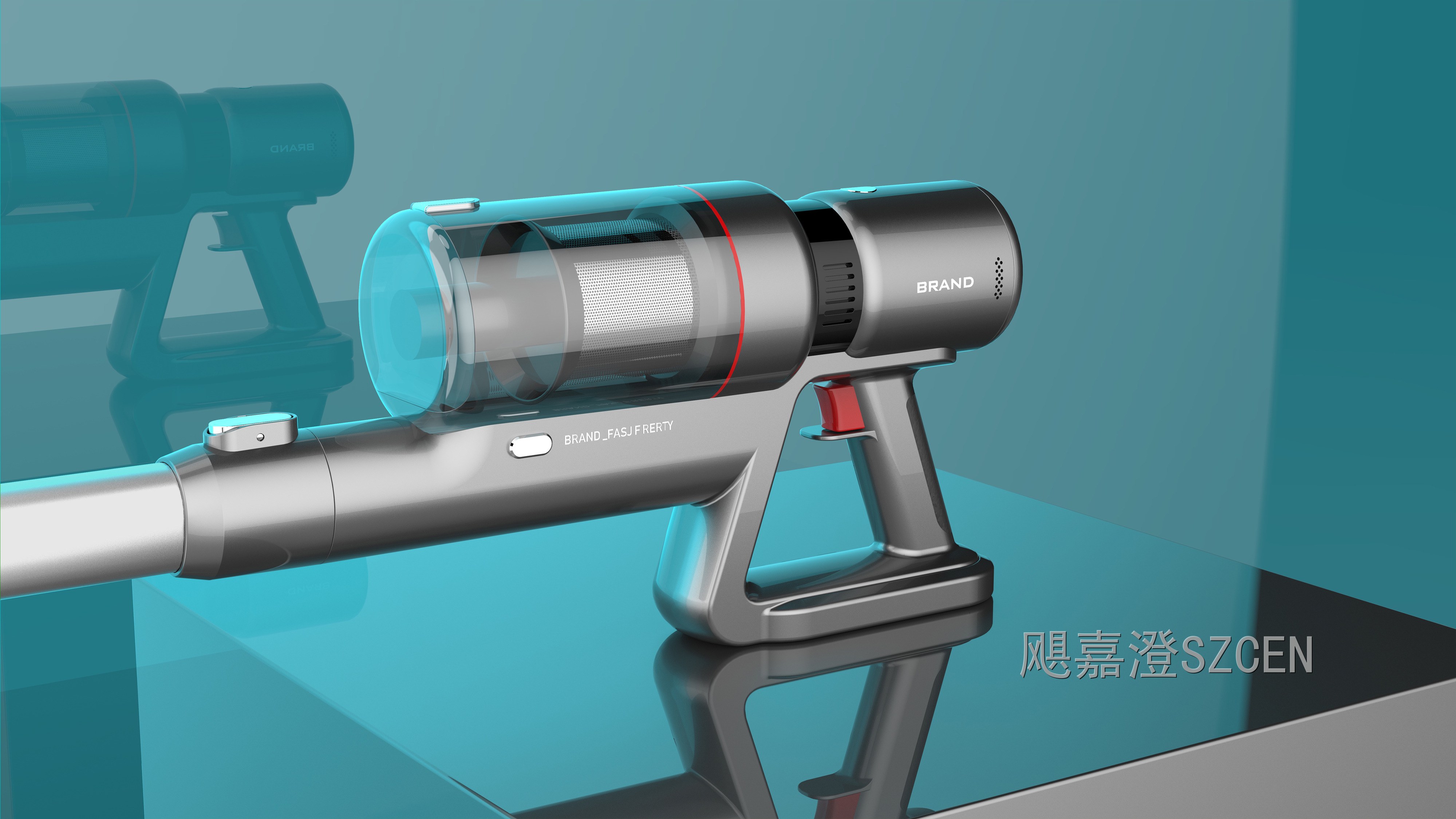

整机造型：采用横向主筒加方形握把圈的构型，主筒深灰金属漆面，前接透明尘杯、后接圆形尾盖，形体转折干净，整机呈水平配重的舒展姿态。

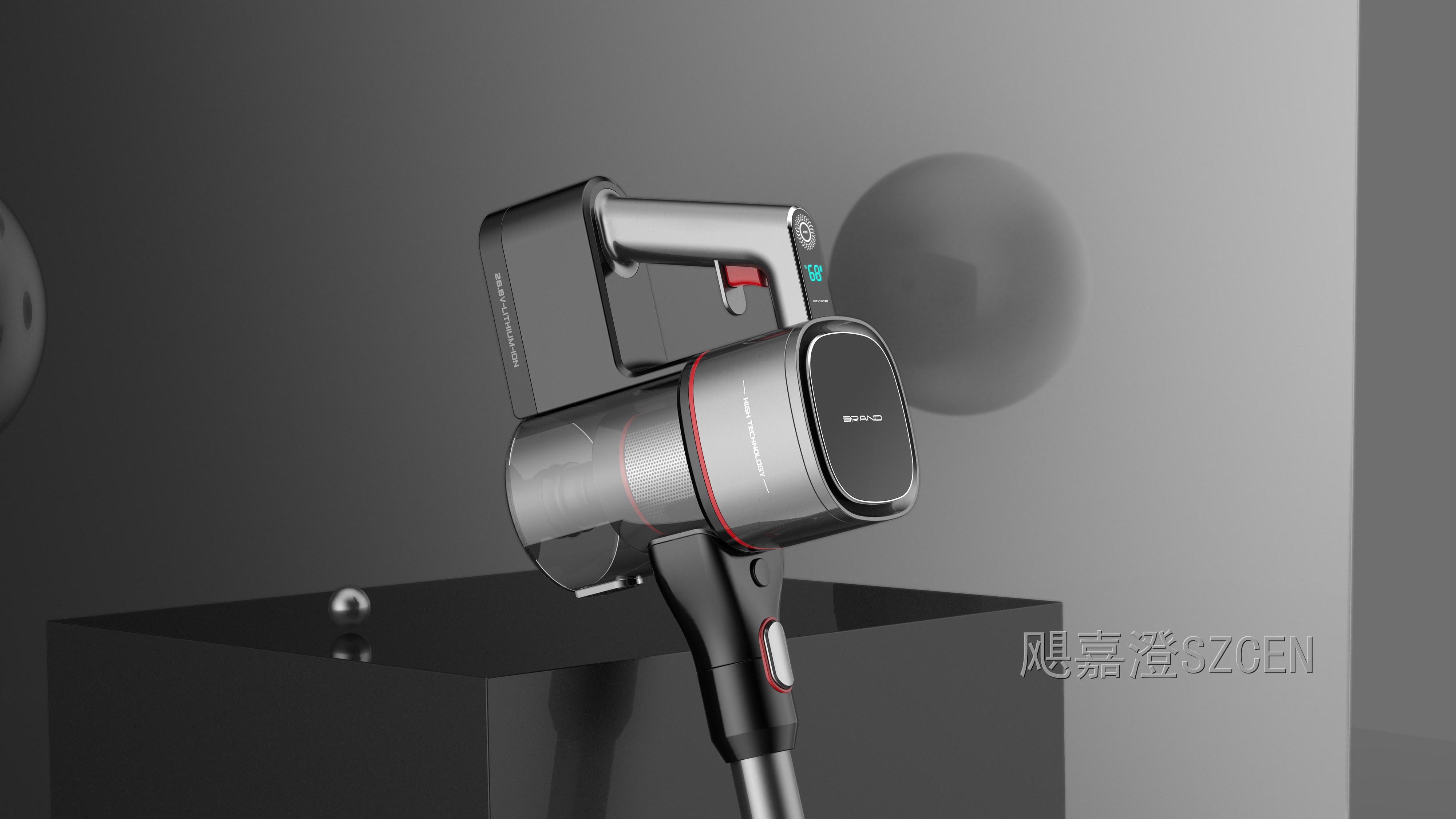

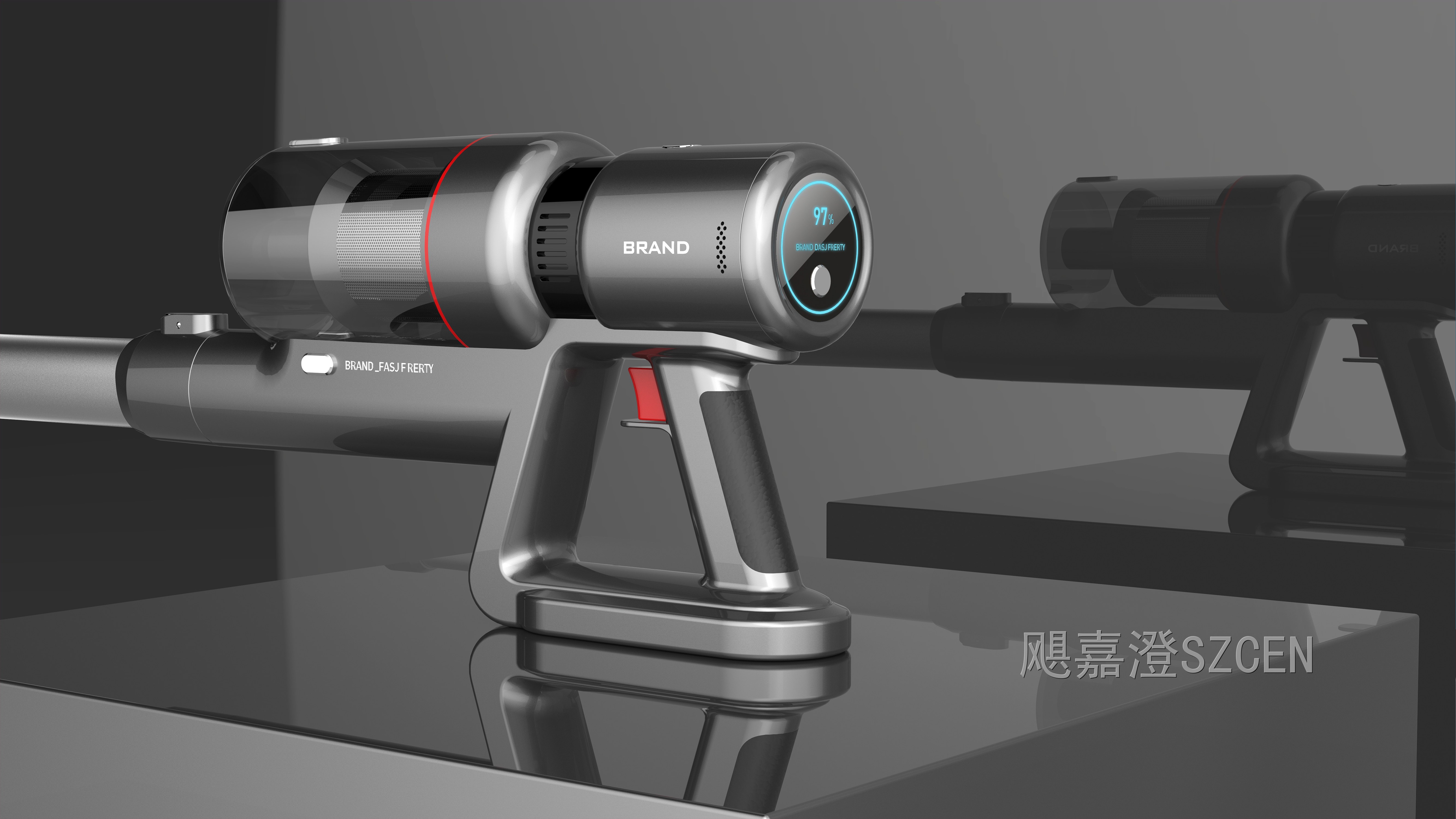

尾部显示屏：圆形屏幕嵌在尾盖中央，电量百分比与档位图标居中显示，屏幕外圈做细致的分色台阶，替代传统零散的指示灯开孔。

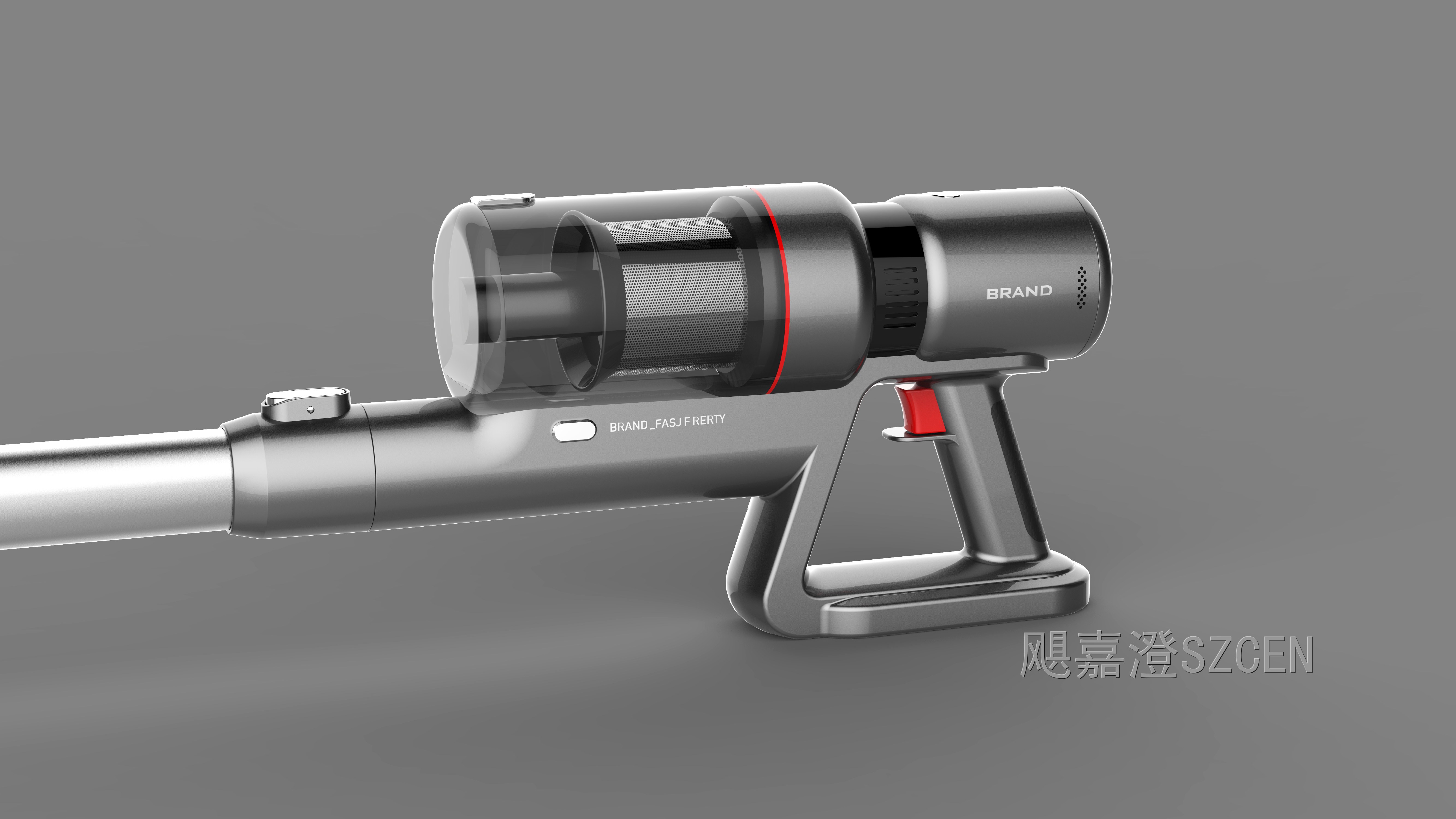

尘杯与密封环：尘杯以透明件包裹内部滤网筒，杯口与机体之间用一圈红色密封环分隔，既是功能件也是整机唯一的高饱和色。

握把与扳机：握把为闭环方形结构，指位处做内凹握槽，扳机布置在食指自然落点并做红色标识，长时间握持手腕不必上抬。

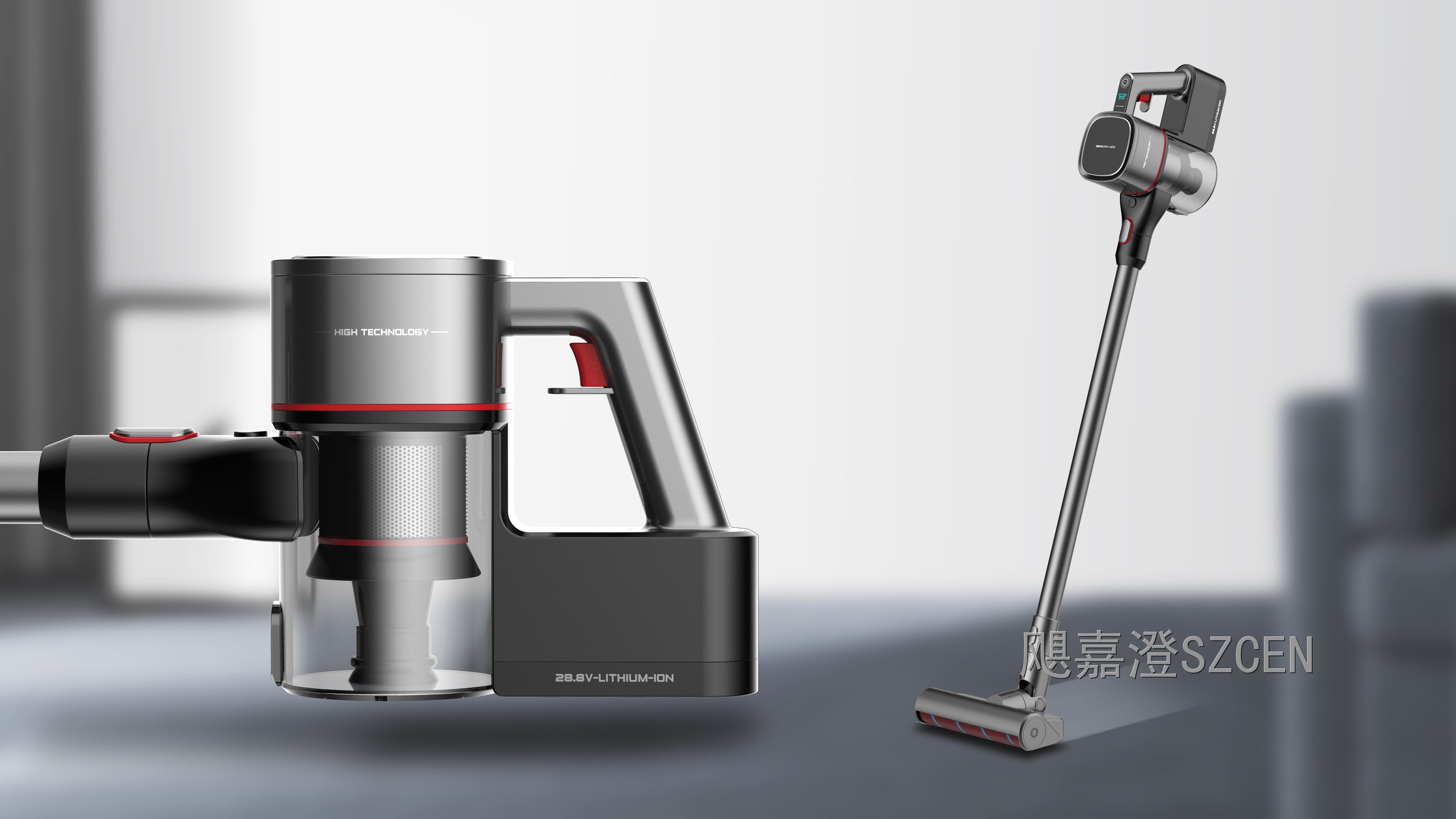

杆与地刷：延长杆为细金属管，与主机同色系；地刷上盖低矮、前端做贴边造型，滚刷从视窗可见，整体不抢主机的视觉分量。

二、结构设计

配重与手位：电池包布置在握把正下方靠近掌心的位置，把重心压向手腕正上方，减少使用时的腕部负担，久握不易酸。

尘杯快拆：尘杯与机体以旋扣连接，按住杯口释放键即可整体取下，倒尘后可直接水洗，滤网筒从杯口抽出单独清洗。

尾盖与屏模组：显示屏与控制板集成在同一块尾盖上，尾盖整体拆卸即可维护电路，外部无外露螺钉。

杆管接口：延长杆两端做锥面插接加卡位，插拔顺滑、锁定时不晃动；杆内走线做固定约束，避免反复弯折导致断线。

地刷滚刷：滚刷可整体抽出，两端轴承座免工具拆装，便于清理缠绕毛发；前盖与滚刷间留出间隙，避免夹住织物。

防护与散热：电机仓四周设散热风道，进风口做细网防尘，机内电路区做防潮处理，适应卫生间、阳台等潮湿环境。

三、样品制作

外观手板：数控加工主筒、握把圈、尾盖与尘杯透明件，按深灰金属漆面与透明件分色处理，验证整机比例、屏嵌装与握持手感。

结构样机：装配尘杯旋扣、滤网筒、尾盖屏模组与滚刷组件，验证拆装顺滑度、锁止可靠性与配重实际手感。

功能样机：装入电机、电池与控制板，测试各档吸力、屏显准确度、续航与地刷清洁效率，验证长期运行的稳定性。

整机以横向主筒配方形握把圈立住造型，尾部圆形屏把电量与档位收在一个视觉焦点上，前端的透明尘杯与红色密封环形成从吸口到机尾的连贯轴线。结构上把电池压到掌心正下方解决握持吃力，把尘杯、滤网与滚刷都做成免工具拆装，维护动作简单直接。
