无线吸尘器｜整机与全配件套装外观与结构设计

本项目为无线吸尘器整机与全配件套装的产品设计，面向家庭地面、床褥与角落缝隙的一体化清洁场景。以往套装常把主机做好、配件随便配：各刷头造型语言不统一、配色各自为政、挂架像临时加的附件，整套产品摆在一起像拼凑。项目把主机、延长杆、地刷、各类吸头与挂架放在同一套设计语言下重做，统一形体转折、分色规则与材质质感，让整机与全部配件在任意组合下都像一件完整产品。

一、外观设计

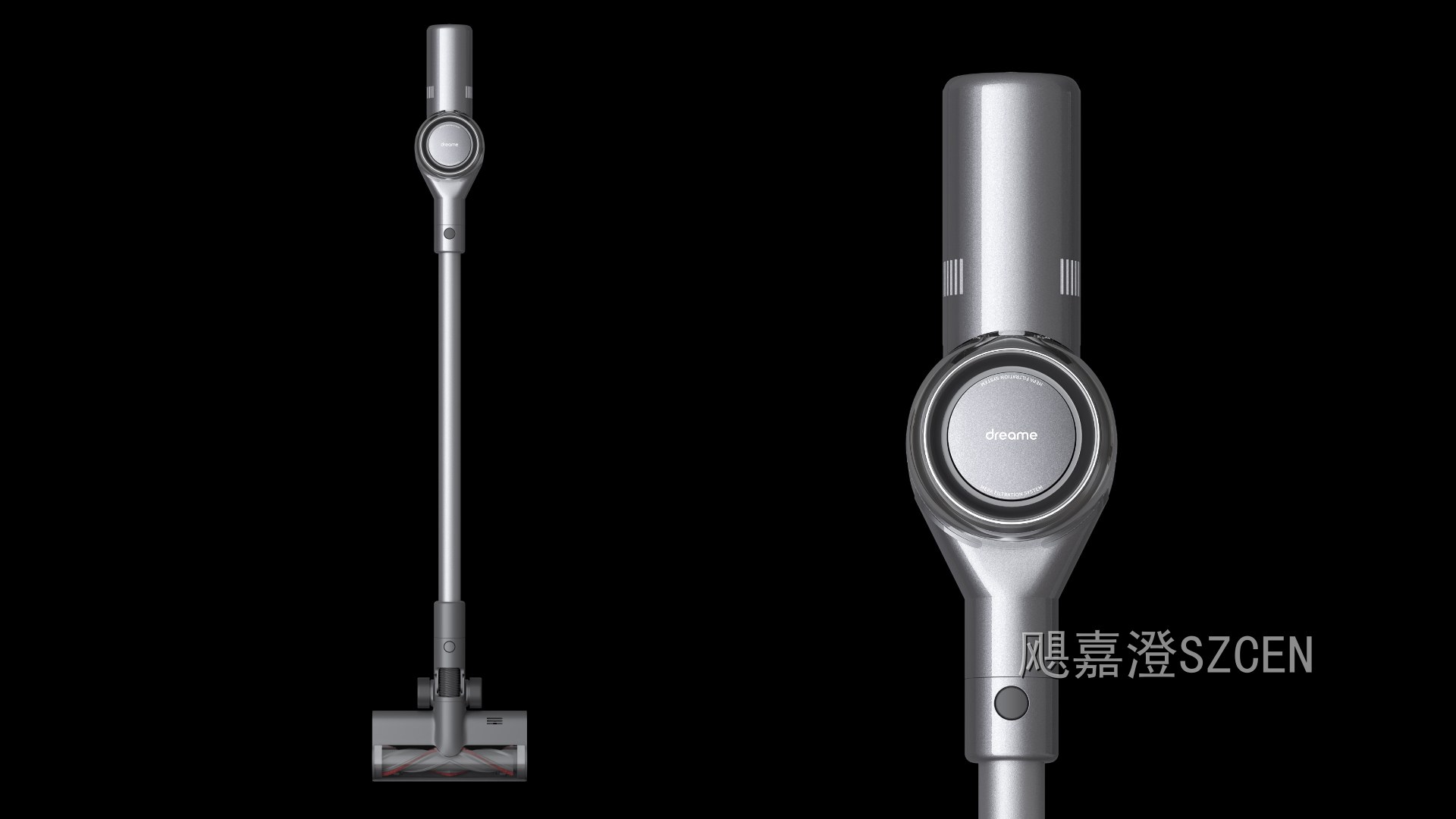

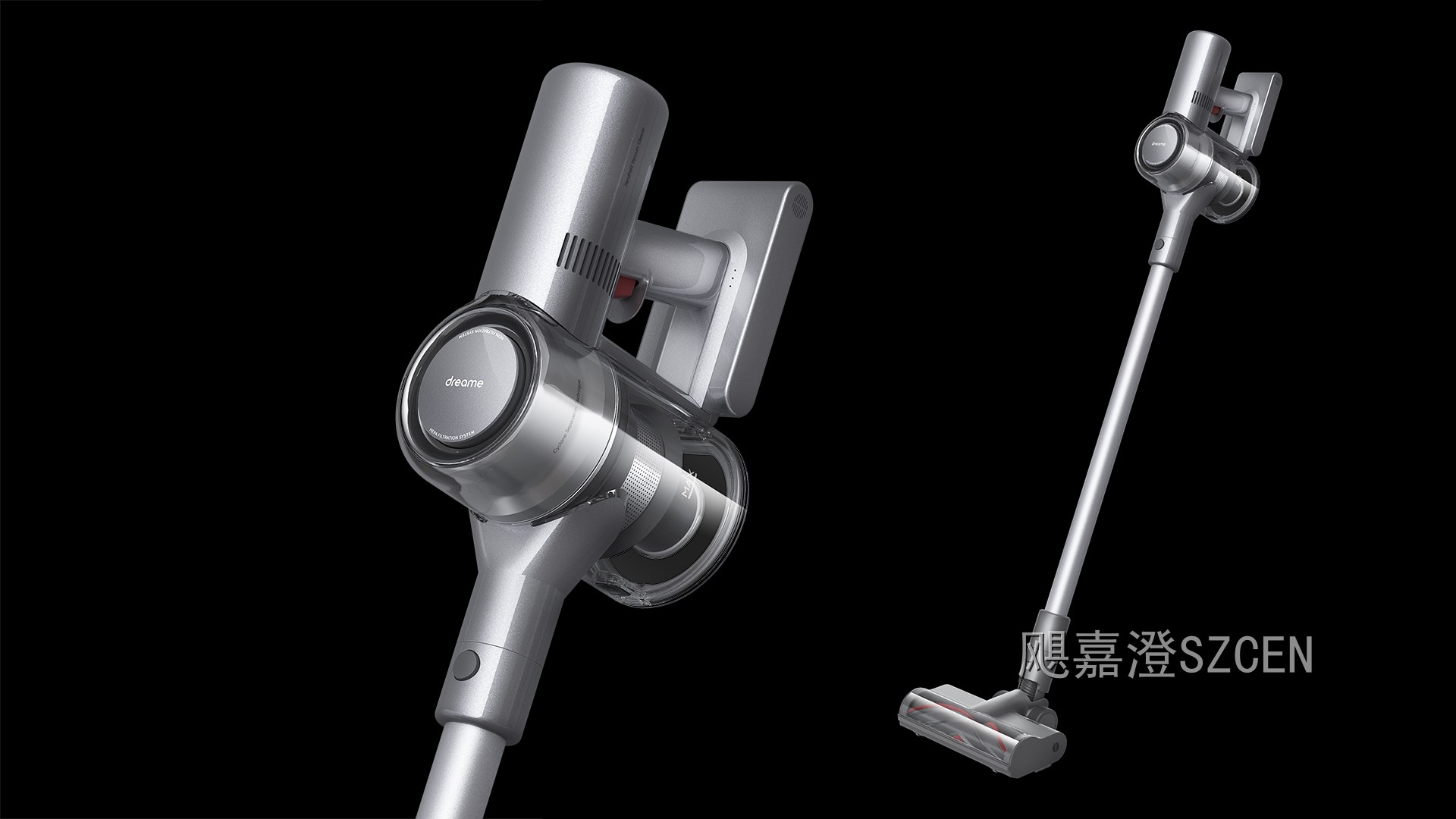

主机造型：主机采用横向圆筒配下伸握把的经典构型，筒身银灰哑光，圆形显示屏嵌在握把上端，环形装饰把显示区单独框出，识别度集中。

操作与扳机：握把前缘布置红色扳机，拇指自然落位即可按压，红色在整机银灰底色上形成唯一的动作提示色。

尘杯可视化：尘杯用透明件包裹，内部气旋结构与滤芯筒清晰可见，外壁印有刻度线，用户一眼知道何时该清理。

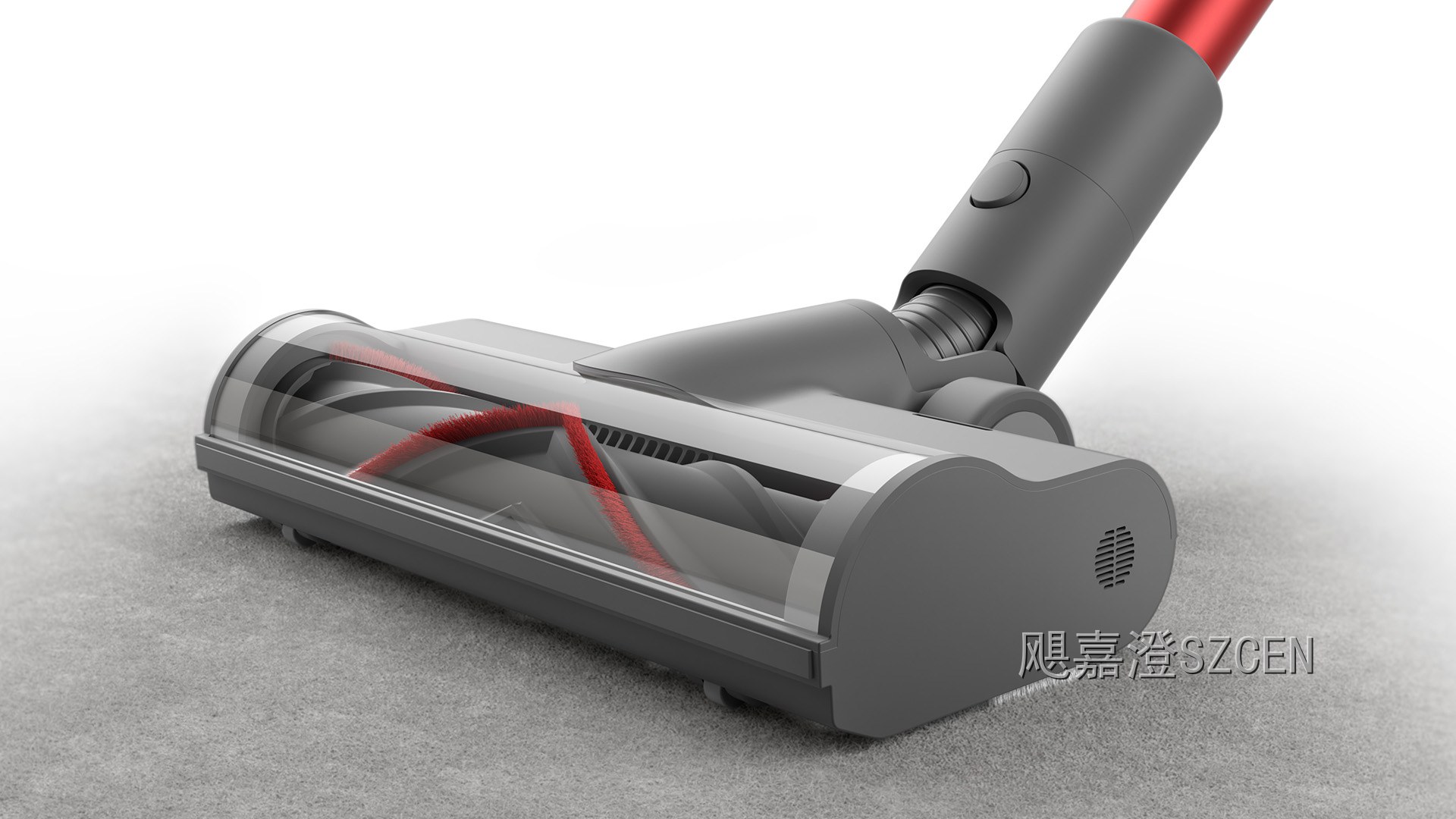

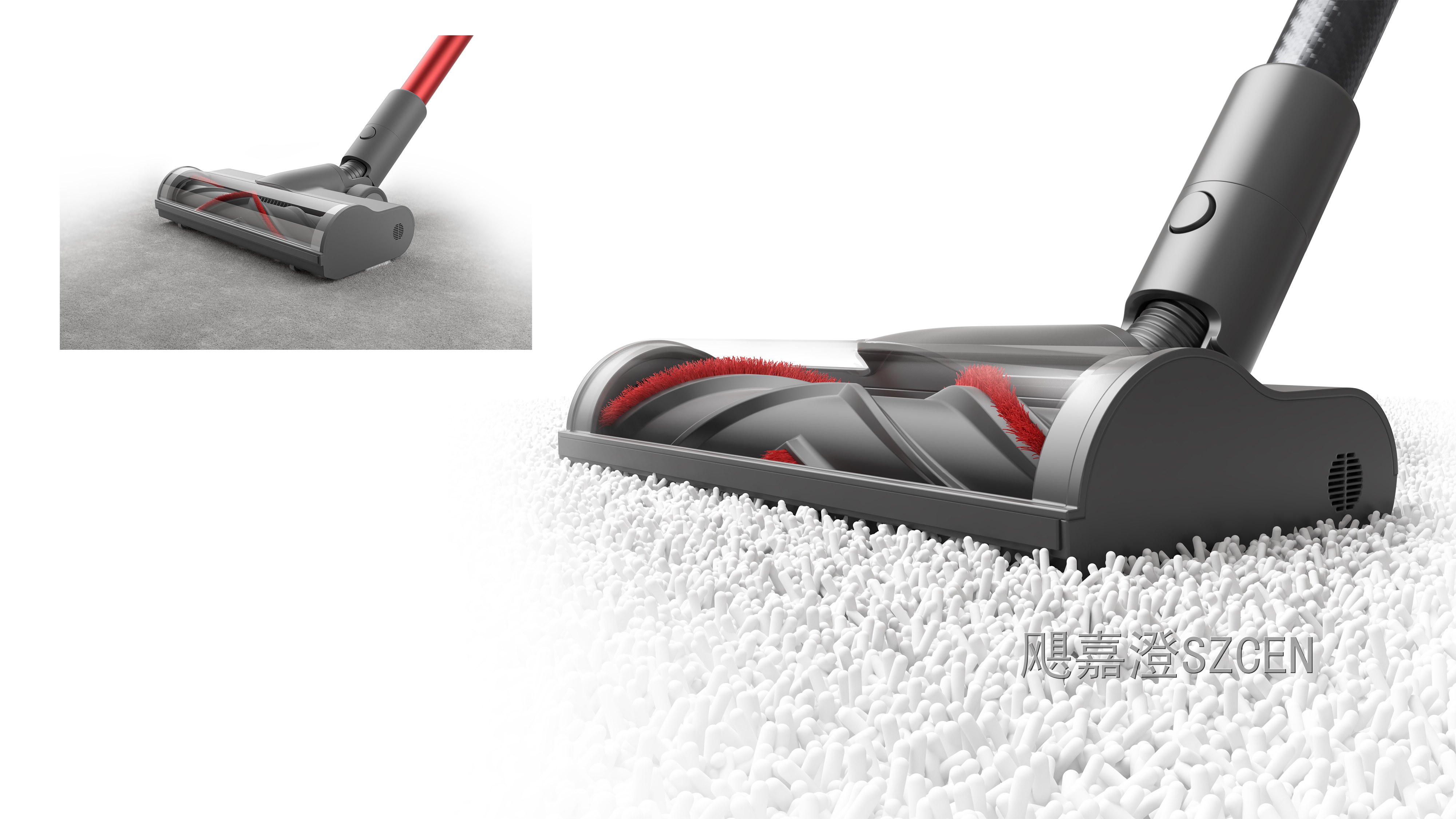

地刷语言：地刷上盖做透明视窗，红色滚刷毛条在视窗内可见，前端做低矮贴近的踢脚造型，不挡视线、能贴边清扫。

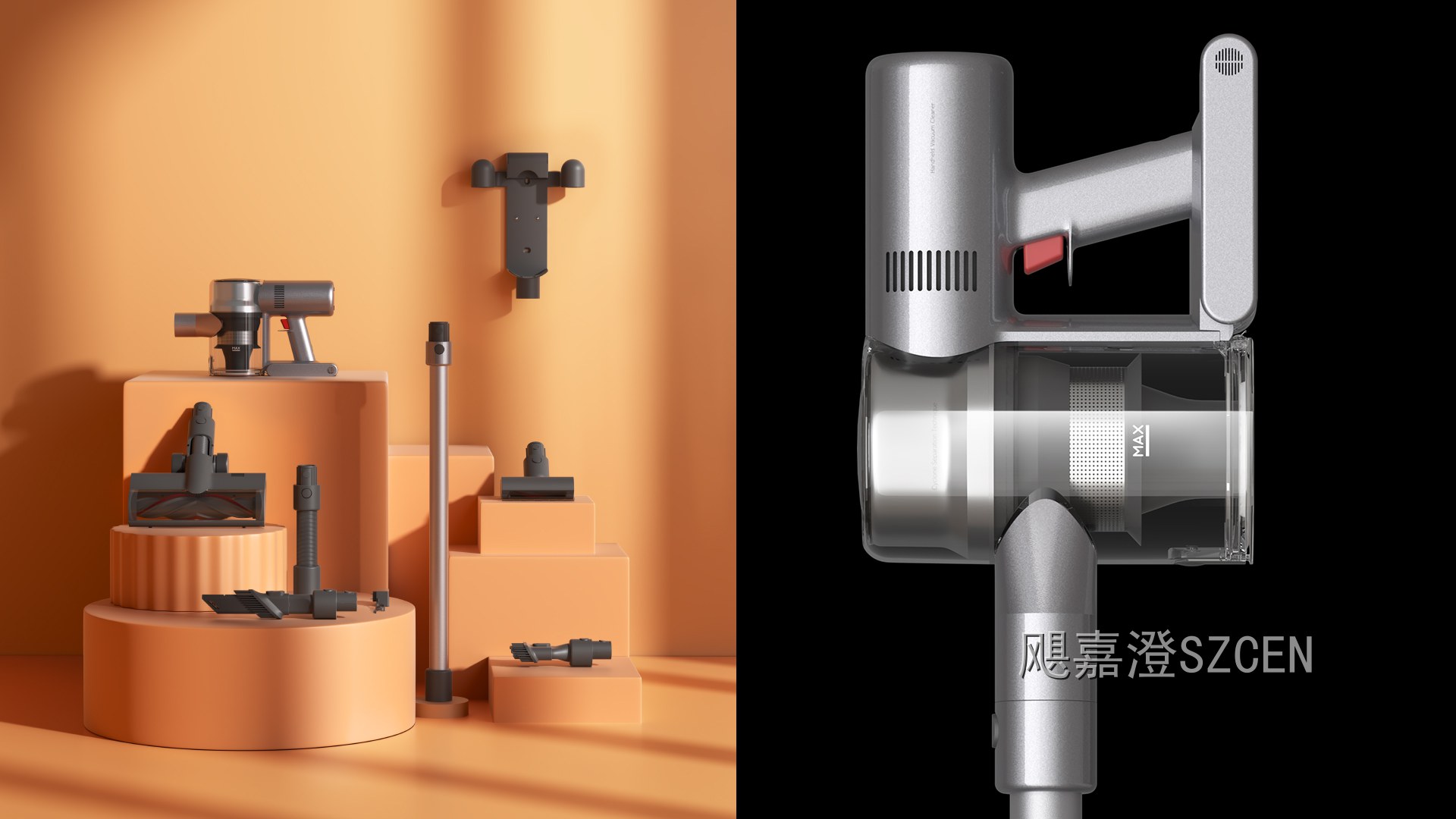

配件统一：各类吸头与延长杆共用同一套截面比例与分色规则，深灰主体配少量银灰装饰面，挂架与主机同色系，整套摆开是一族而非一堆。

二、结构设计

气旋分离：尘杯内部采用多级气旋结构，气流先经锥形分离腔甩出大颗粒，再进入滤芯筒，减少滤网堵塞、保持吸力稳定。

滤芯组件：滤芯筒为独立件，从尘杯上方直接抽出，筒壁做均匀网孔，拆装单向防呆，日常水洗后复位。

尘杯快拆：尘杯与主机以旋转卡扣连接，按压释放键即可整体取下，倒尘、冲洗一步到位，装配到位有明确的到位手感。

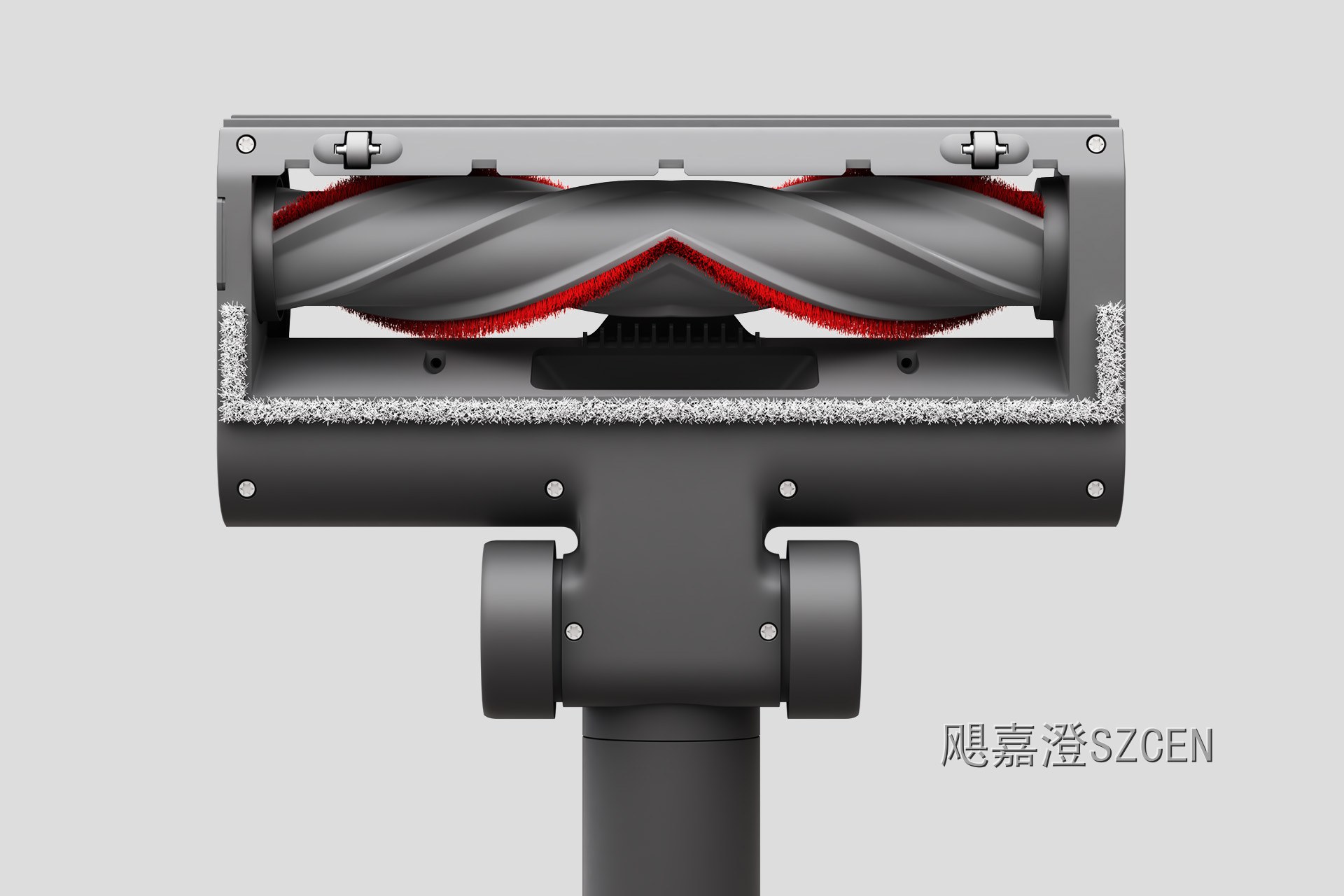

地刷滚刷组件：滚刷为可抽出式，两端轴承座做免工具拆装，方便清理缠绕毛发；滚刷与前盖之间留出合理间隙，避免夹布。

延长杆与接口：延长杆采用锥面插接加卡簧锁定的方式，插拔顺滑、锁定时不晃动；各吸头共用同一接口，任意更换都不会松脱。

挂架结构：挂架以膨胀螺钉固定于墙面，主机挂位与配件卡位一体成型，充电触点与挂位同轴对齐，挂上即充电。

三、样品制作

外观手板：数控加工主机筒身、握把、尘杯透明件与地刷外壳，按银灰哑光与深灰分色处理，验证握持手感、显示屏嵌装与整机比例。

结构样机：装配气旋腔、滤芯筒、尘杯卡扣与地刷滚刷组件，验证拆装顺滑度、锁止可靠性与各配件接口通用性。

功能样机：装入电机、电池与控制板，配齐全部刷头做整机联调，测试各档位吸力、续航与地刷清洁效率，验证长期使用的稳定性。

整机与配件共用一套形体与分色规则：主机银灰哑光、握把前缘一点红、尘杯透明可视化，地刷与各吸头沿用同样的截面比例，挂架与主机同色系。功能上把气旋分离、滤芯快拆与滚刷免工具清理串成一条清晰的维护动线，用户不用看说明书就知道该拆哪里、该洗哪件。
