锂电清洗枪｜便携式锂电清洗枪整机外观与配色设计

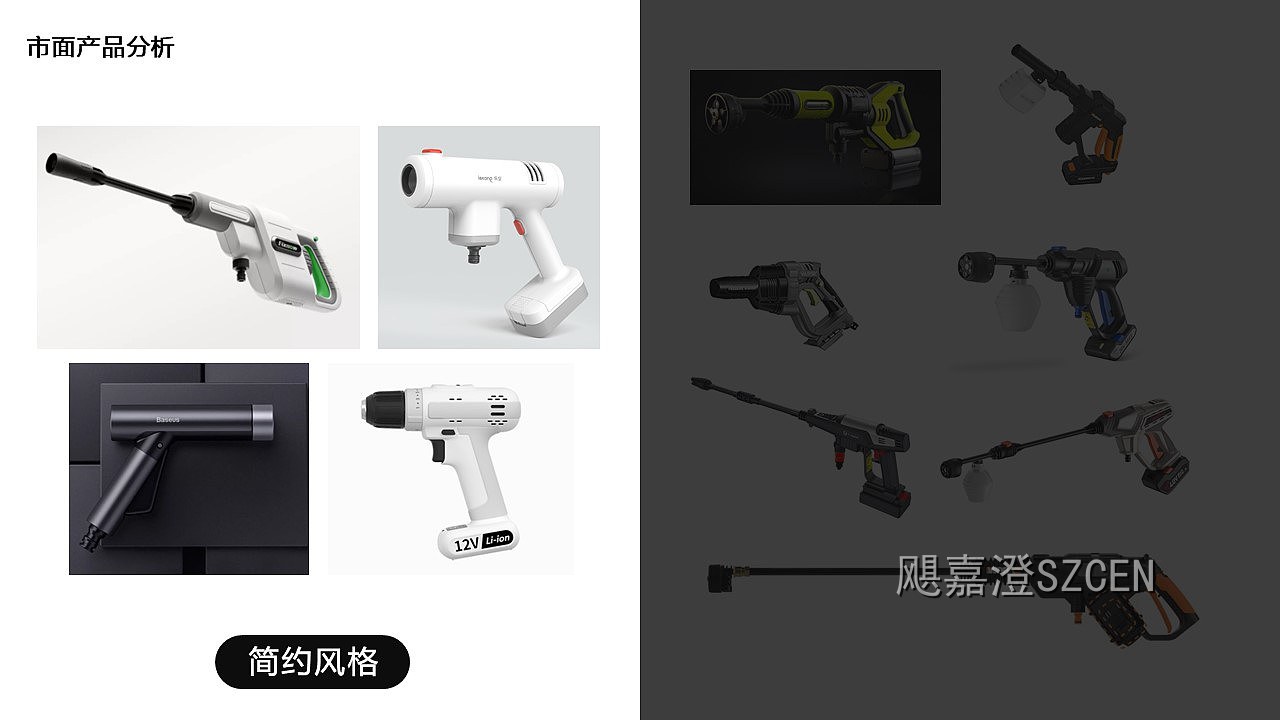

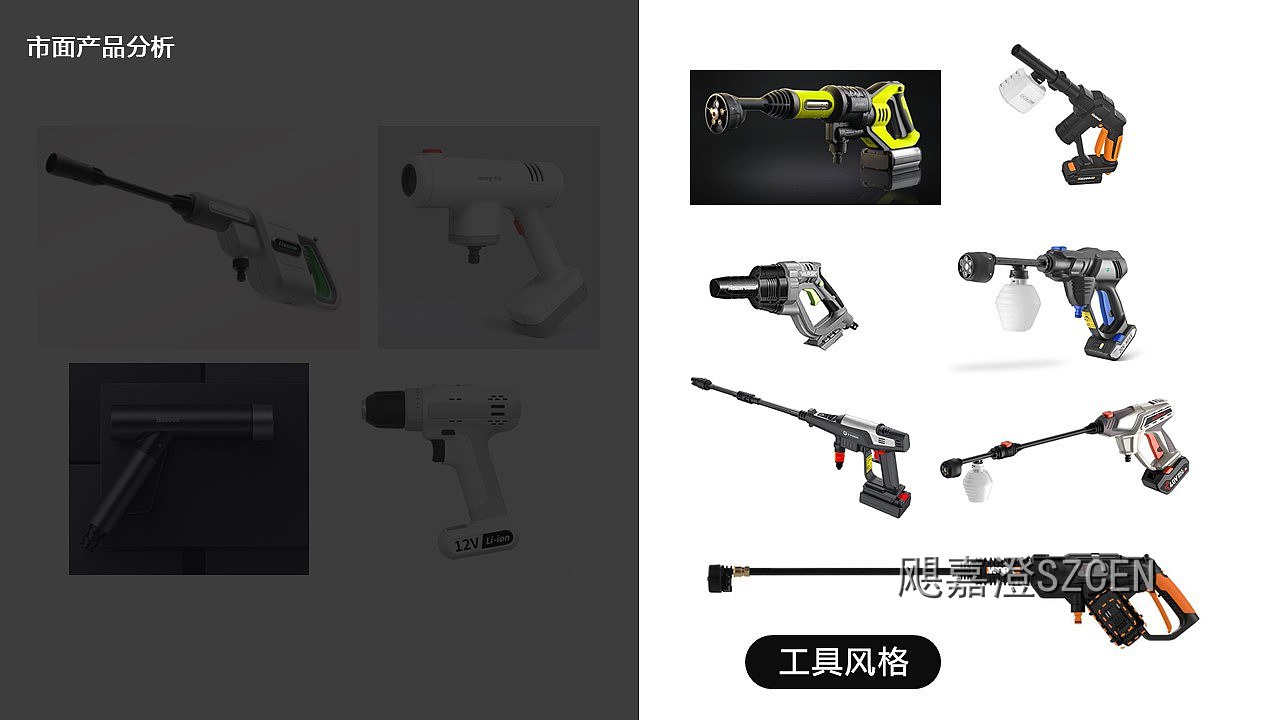

本项目为便携式锂电清洗枪整机产品设计，面向洗车、庭院冲洗、户外装备清洁与营地日常清洗等场景。市面上这类清洗枪分成两极：一端是接管式的简易喷枪，造型简陋、握持硌手、电池与接口外露；另一端是工业高压清洗枪，体量大、配色冷硬，家庭用户不愿上手。项目结合锂电工具平台的通用性、单手操作的握持习惯与不同用户群的审美，完成整机外观重塑、操作件布置与配色方案设计，兼顾握持省力、操作直观、配色可选与品牌统一。

一、外观设计

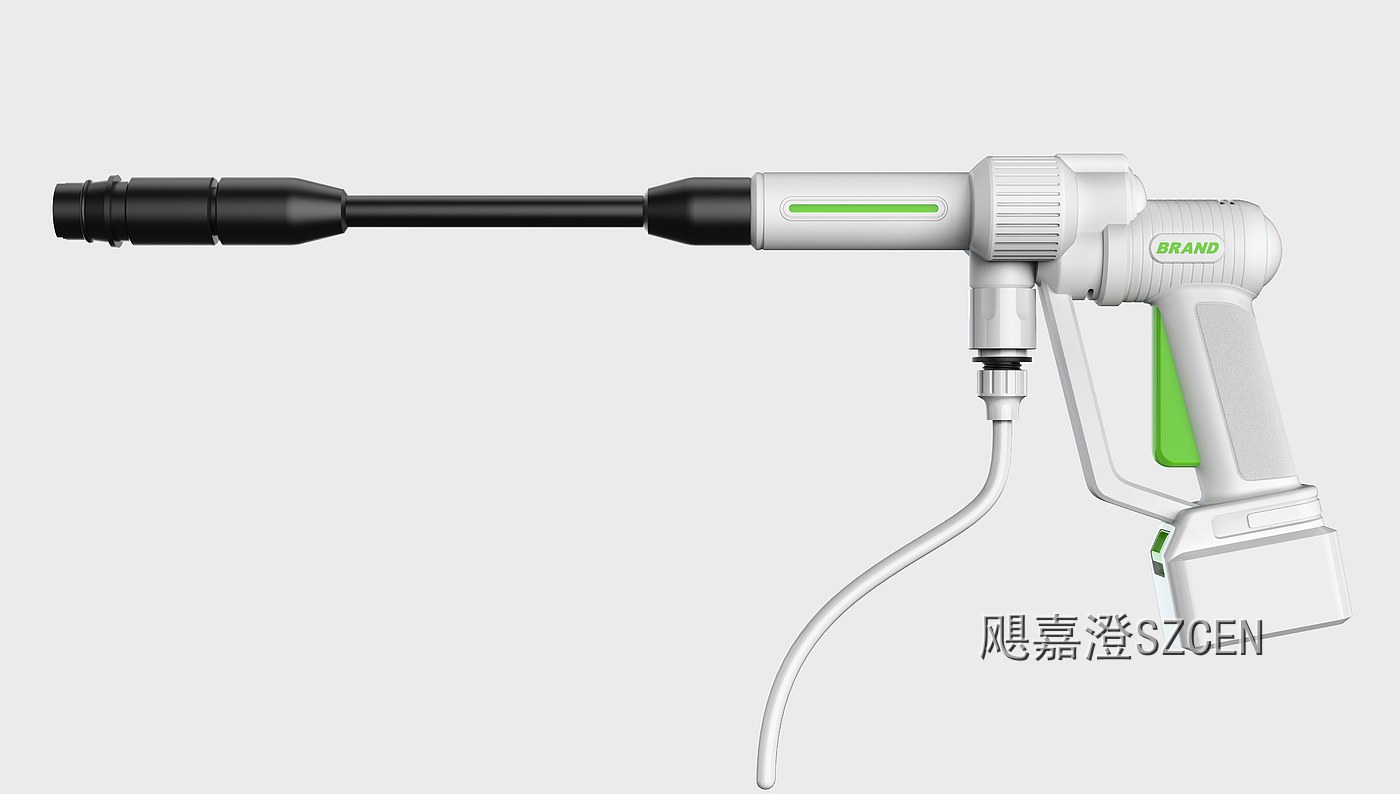

整机造型：采用枪型握持造型，握把前倾、机身上部为泵体段，前端接喷杆、尾部接进水软管，形体紧凑连贯；泵体段做横向格栅，形成秩序感与散热特征的统一。

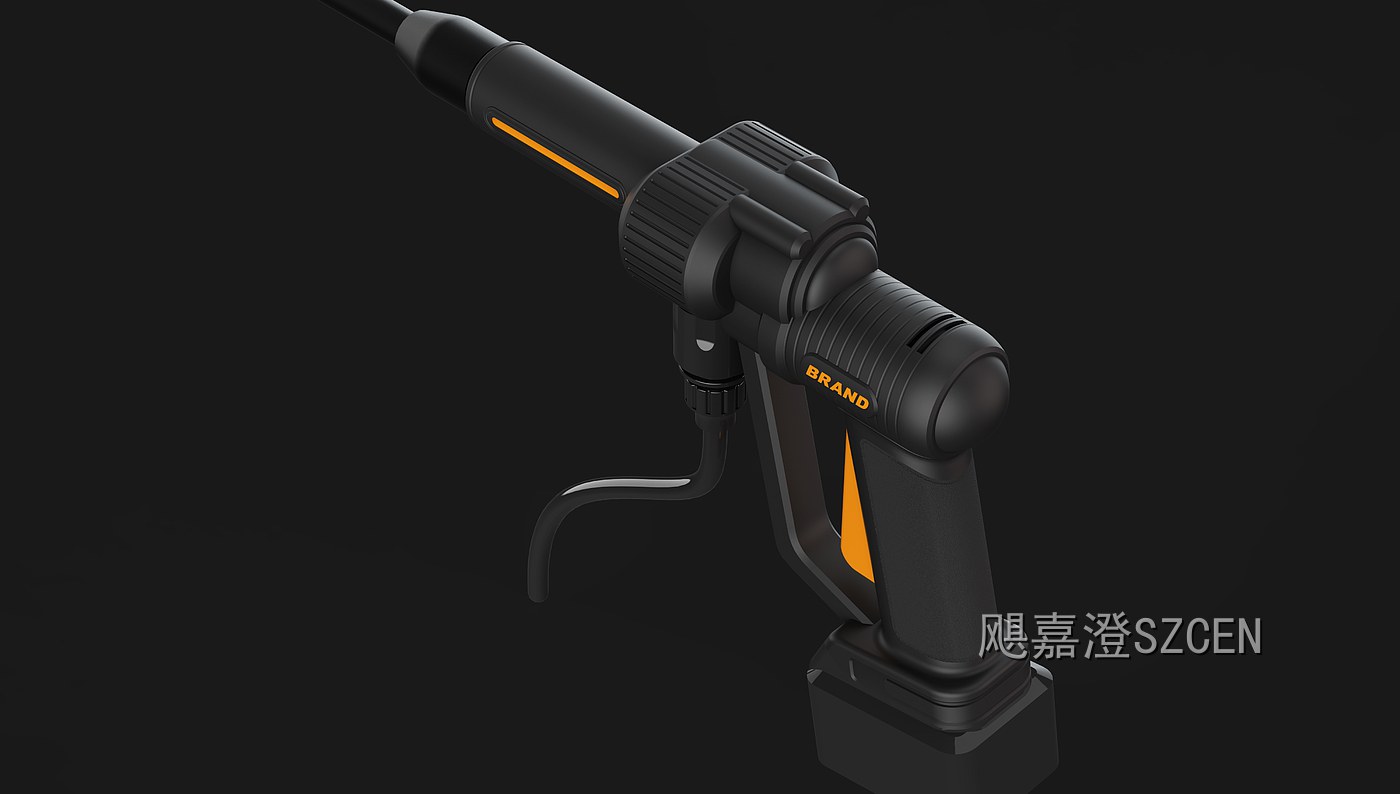

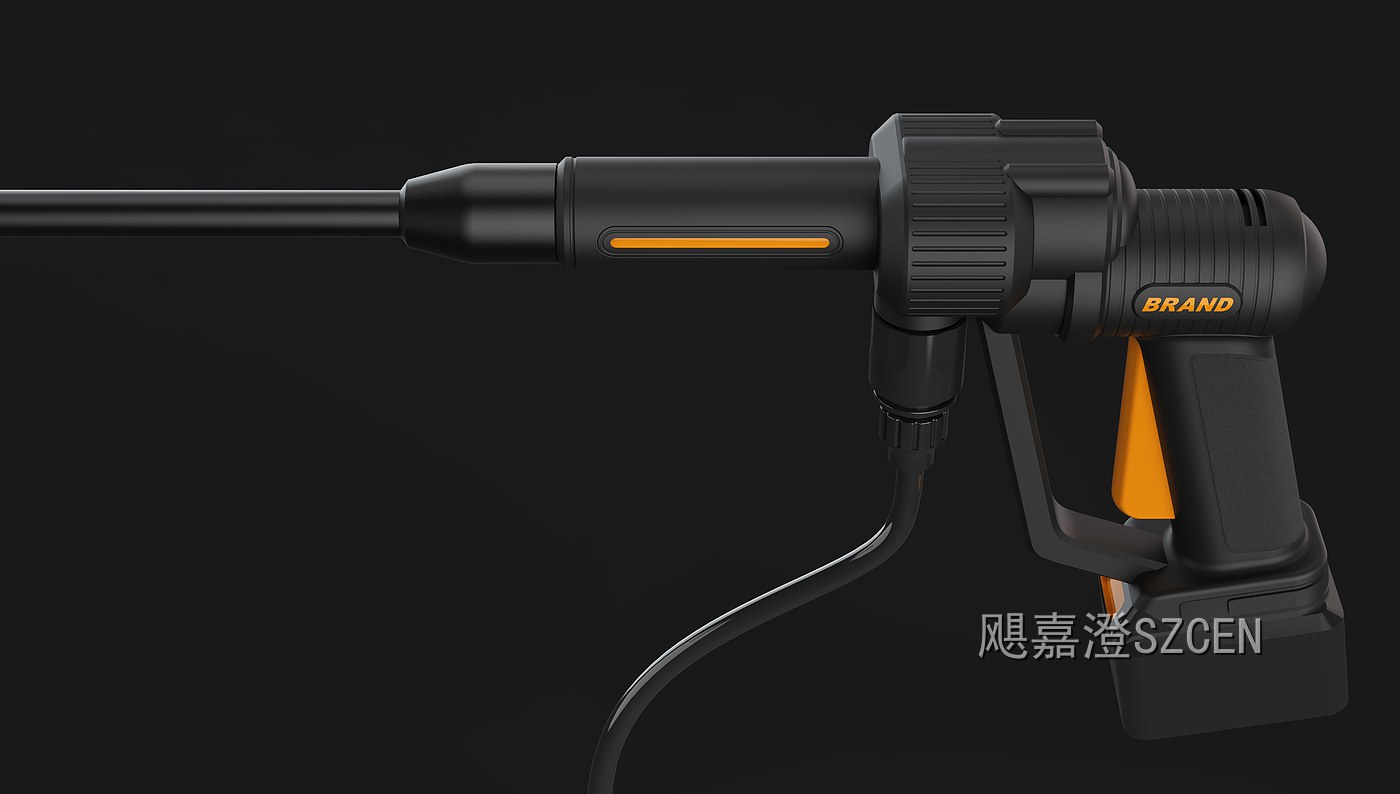

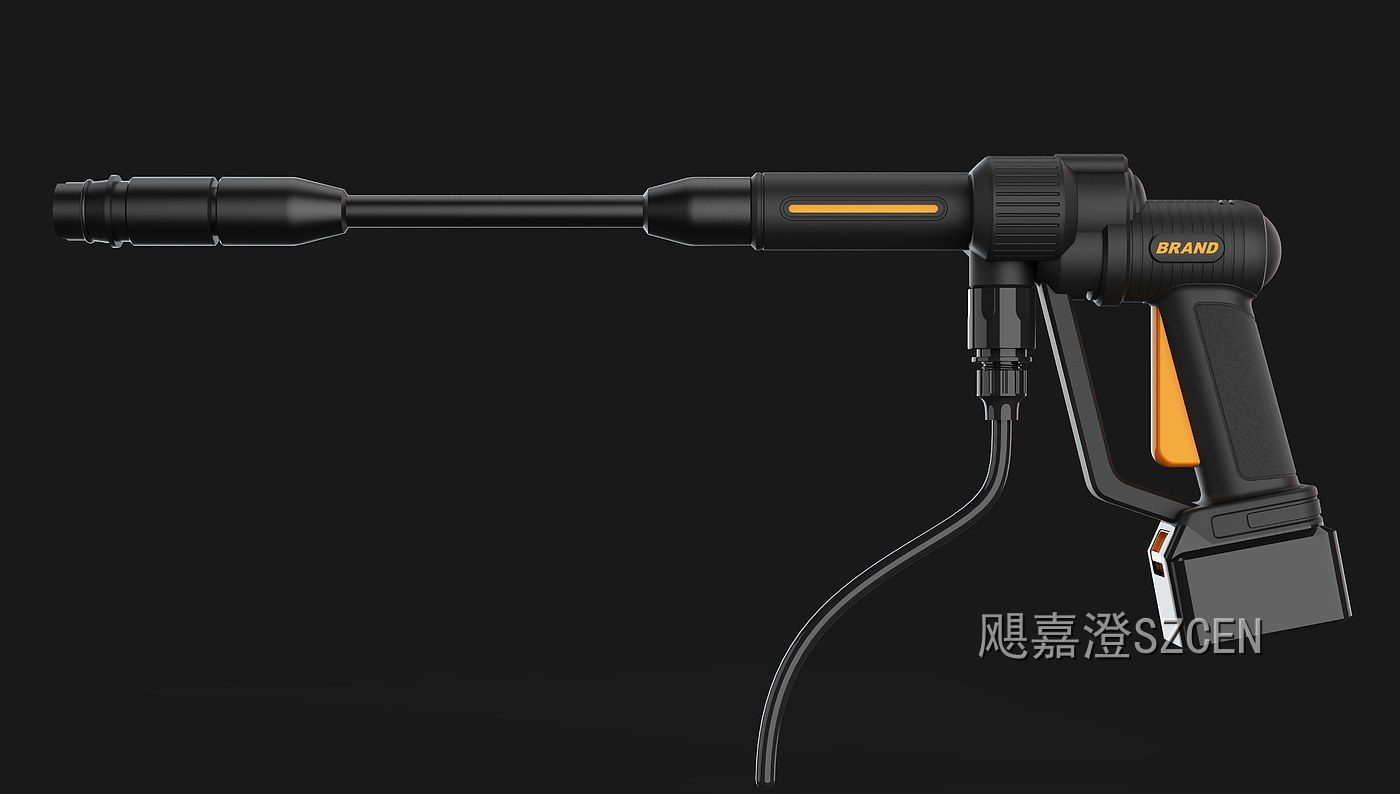

配色方案：提供两套配色：白配亮绿一套面向家庭用户，视觉轻快、亲和；黑配橙一套面向专业与工具渠道，稳重、耐脏。品牌色只用在扳机、指示灯与电池卡扣等操作件上，一眼看出哪里能按。

状态与指示：机身上部布置细长状态指示条，用于显示电量与工作状态，朝上布置在握持时自然可见的位置；指示灯做透光件内嵌，表面不积灰。

握持与操作：握把做收腰弧面，指槽与手掌贴合；扳机为长行程宽面造型，戴手套也能稳定按压，扣动过程阻尼均匀。

电池与接口：电池包从底部纵向插入，卡扣带品牌色并按单指可推的位置布置；进水软管接口做波纹护套过渡，喷杆与喷头采用快换旋钮结构，更换不用工具。

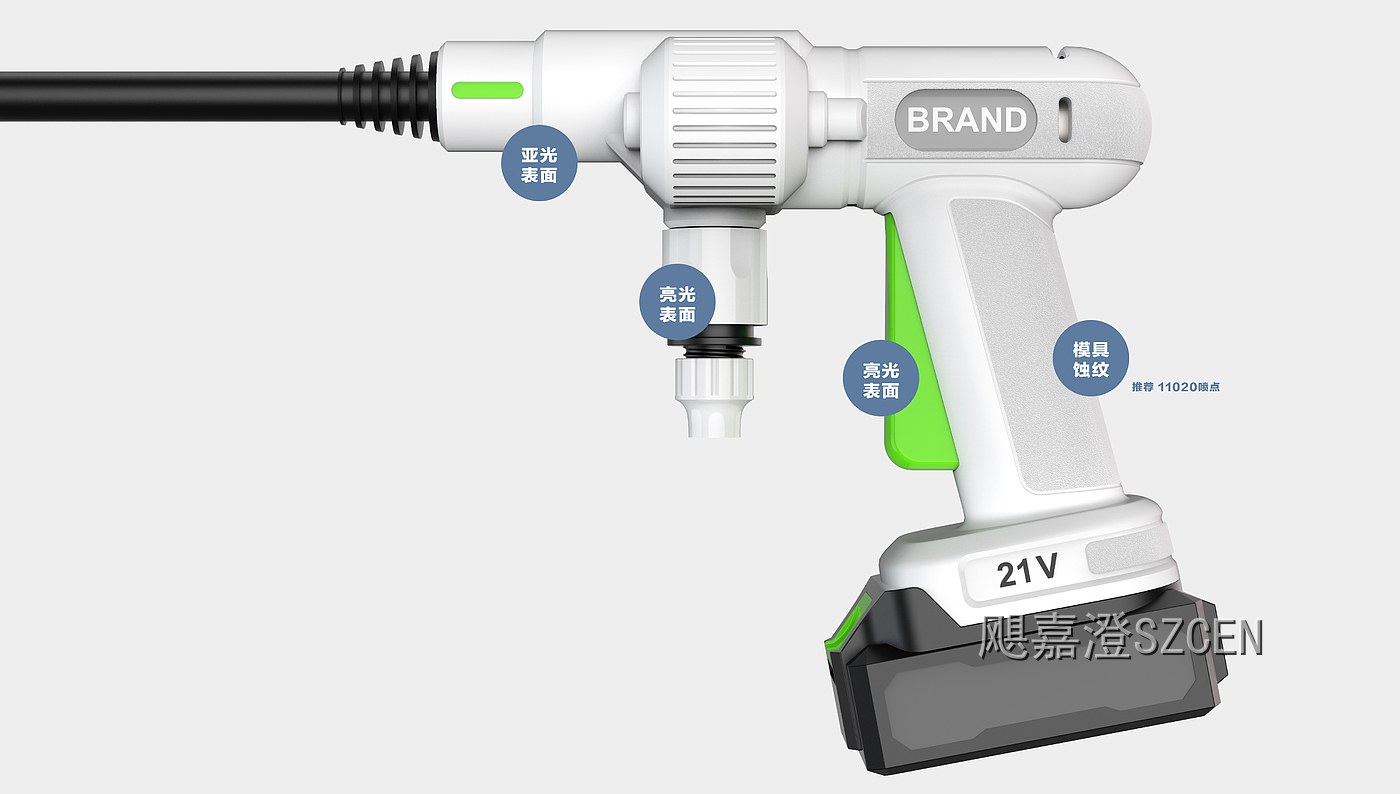

材质工艺：主体为工程塑料注塑成型，握把区做软胶包覆并采用细点蚀纹，握持防滑耐磨；泵体与接头件为亮光面便于擦拭，机身主体为亚光面减少反光与指纹；喷杆为金属件，接头为铜质。

二、结构设计

枪体分壳与泵体布局：枪体采用左右对开分壳，泵体与电机沿机身上部水平布置，重心落在握把前方，单手持枪时手腕受力更均匀；分壳线避开握持区，避免长时间使用硌手。

进水接口与防折结构：进水口设在机身后下方并以波纹护套过渡，软管在机身附近按最小弯曲半径约束，反复拖拽不易打折与断裂；接口内部设密封圈与限位台阶。

出水快换结构：喷杆与喷头通过旋钮压紧加密封圈连接，接头防呆，插错方向装不进；接口根部加厚并设加强筋，抗摔抗拉。

电池快拆与防护结构：电池仓设导轨与卡扣，单指按压即可抽出电池；仓口做阶梯挡水结构与胶圈密封，机身溅水时不进入电气腔；电池包底部带防滑包边，置于地面时不易磨损。

散热与密封结构：泵体段横向格栅与内部风道对齐，电机热量由格栅排出；机身各接缝处设计导水台阶，水顺面流走而不进入壳内。

扳机与安全互锁：扳机通过连杆触动开关，行程与手感可调；设置误触保护与保险位，取出电池或锁定后即使误按压也不会启动，减少意外喷水。

三、样品制作

外观手板：数控加工枪体分壳与电池包外壳，按两套配色喷涂并做亮光与亚光对比样板，验证整机比例、握持手感与配色观感。

结构样机：三维打印枪体配金属泵体与喷杆，装配扳机、快换接头、电池卡扣与密封件，测试握持受力、接头密封与电池插拔手感。

功能样机：装入泵体、电机与电池联调，实测出水压力与流量、连续工作温升与噪声、整机溅水密封表现以及误触保护动作可靠性。

整机采用枪型握持造型，握把前倾、机身上部为泵体段，前端接喷杆、尾部接进水软管，泵体段做横向格栅兼顾散热与秩序感。产品提供两套配色：白配亮绿面向家庭用户，视觉轻快亲和；黑配橙面向专业与工具渠道，稳重耐脏，品牌色只用在扳机、指示灯与电池卡扣等操作件上。握把做收腰弧面与指槽并包覆细点蚀纹软胶，扳机为长行程宽面造型，戴手套也能稳定按压；机身上部细长指示条显示电量与工作状态，朝上布置便于查看。电池从底部纵向插入、单指即可抽出，仓口做阶梯挡水与胶圈密封；进水口以波纹护套过渡约束软管弯曲，喷杆与喷头采用旋钮式快换，适合洗车、庭院冲洗、户外装备清洁与营地日常清洗。
