抽水泵｜充电式抽水泵整机外观与结构设计

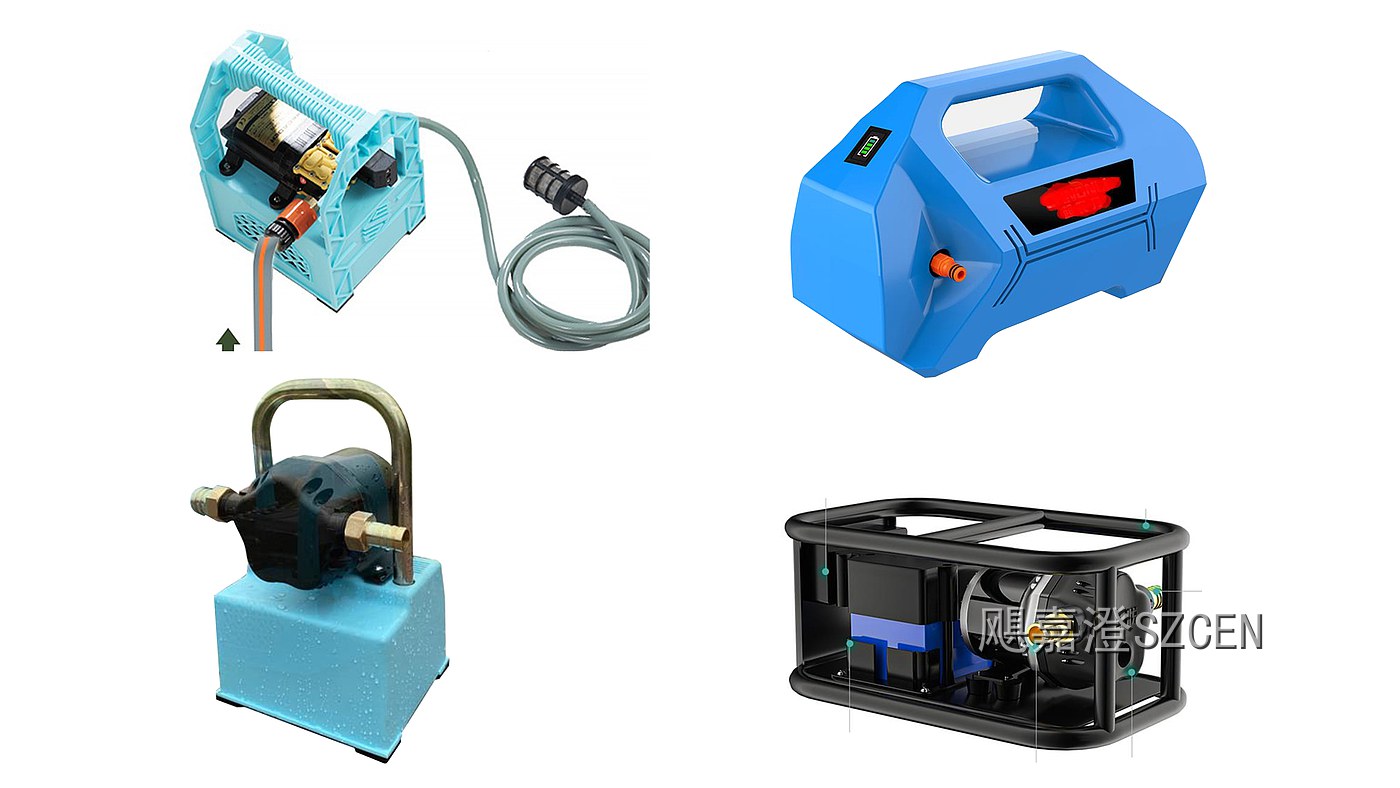

本项目为充电式抽水泵整机产品设计，面向户外取水、园林灌溉、庭院浇水与应急排水等场景。原有同类产品多为拼装式结构：接头裸露在外容易磕断、电池仓盖难开、进出水方向别扭、机身简陋且缺乏品牌识别，橙色塑料件用久了还容易显旧。项目结合使用者的操作习惯、户外搬运方式与户外防水要求，完成整机外观重塑与结构设计，兼顾单手可提、接管顺手、进出水可靠与整机耐久。

一、外观设计

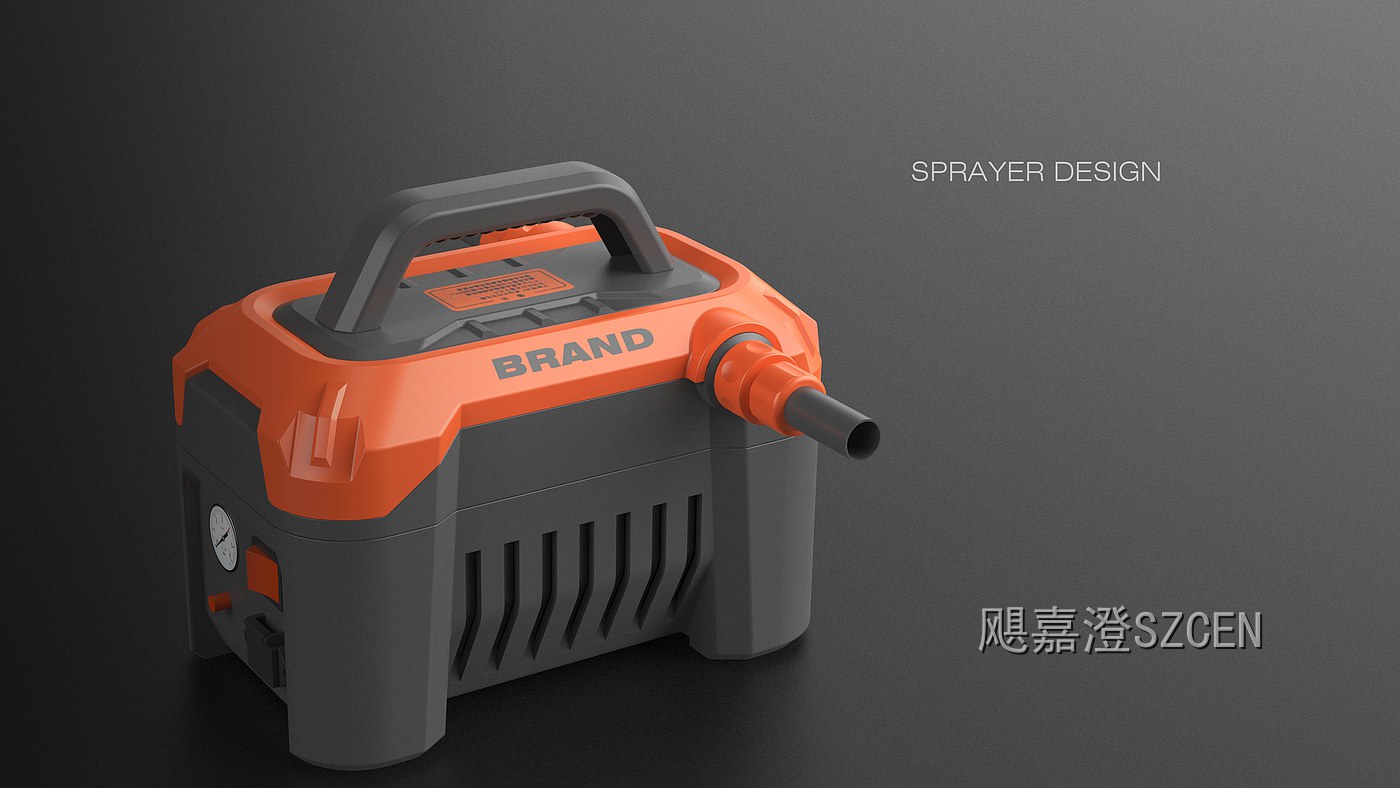

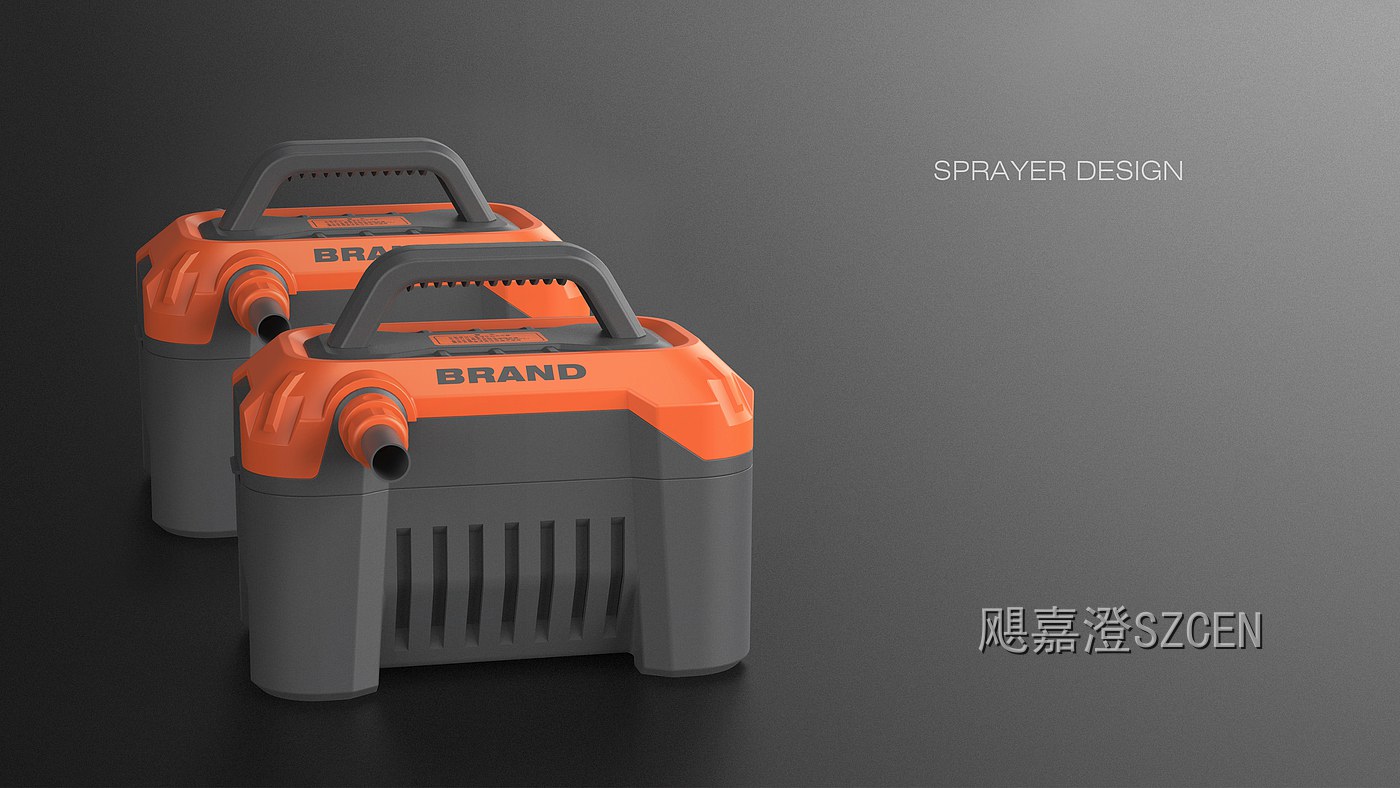

整机造型：采用倒角方箱造型，橙色上盖压在深灰主体之上，顶部布置拱形提手，形体紧凑硬朗、转折干净，摆在户外工地有明确的工具感，不像拼装件。

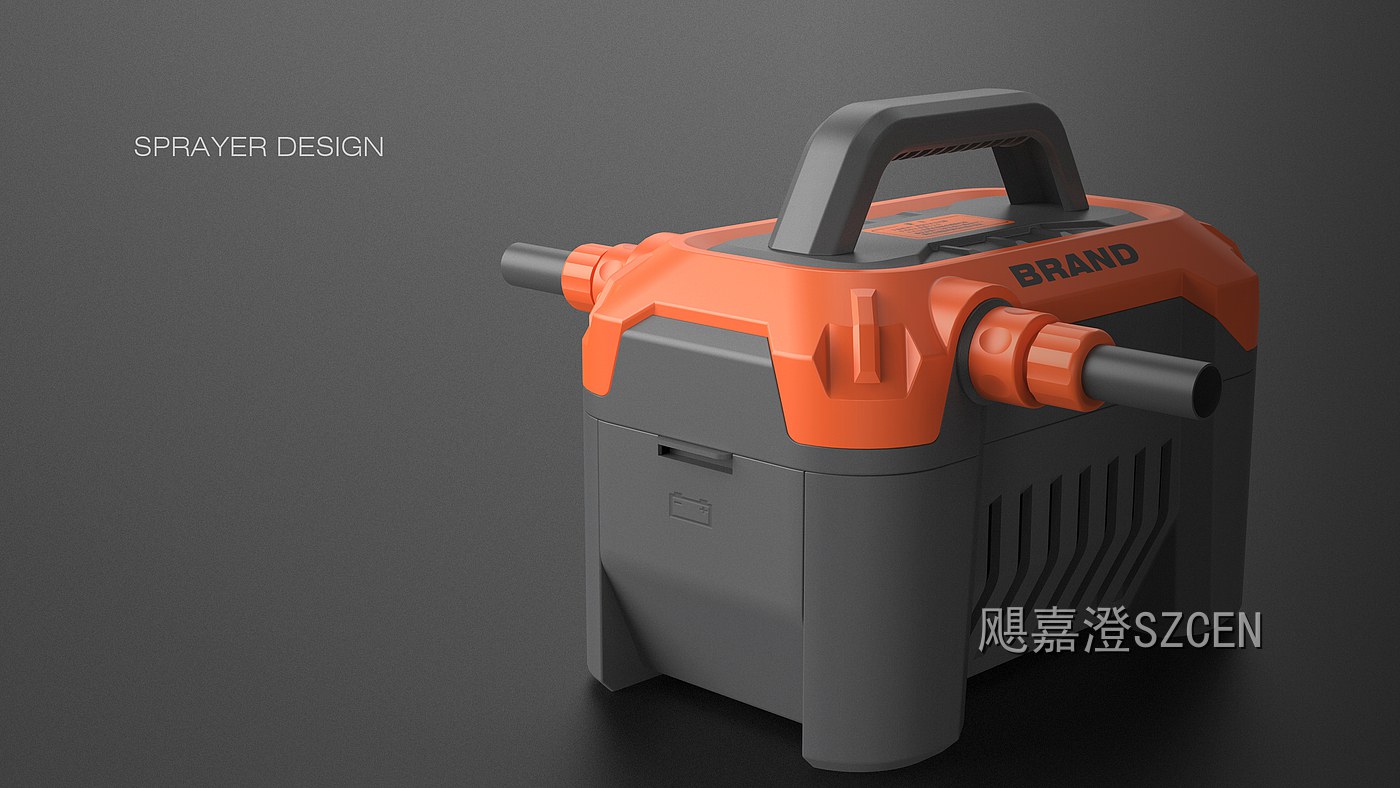

进出水与管路：左右两侧分设进水与出水口，接头采用橙色旋钮式快接结构，旋钮纹理清晰，戴手套也能拧紧；接管方向朝外斜下，软管自然垂落不打折。

提手与搬移：顶部拱形提手表面做防滑凸点，跨度覆盖机身重心，单手提携时不易歪斜；提手与上盖一体成型，受力直达壳体加强区。

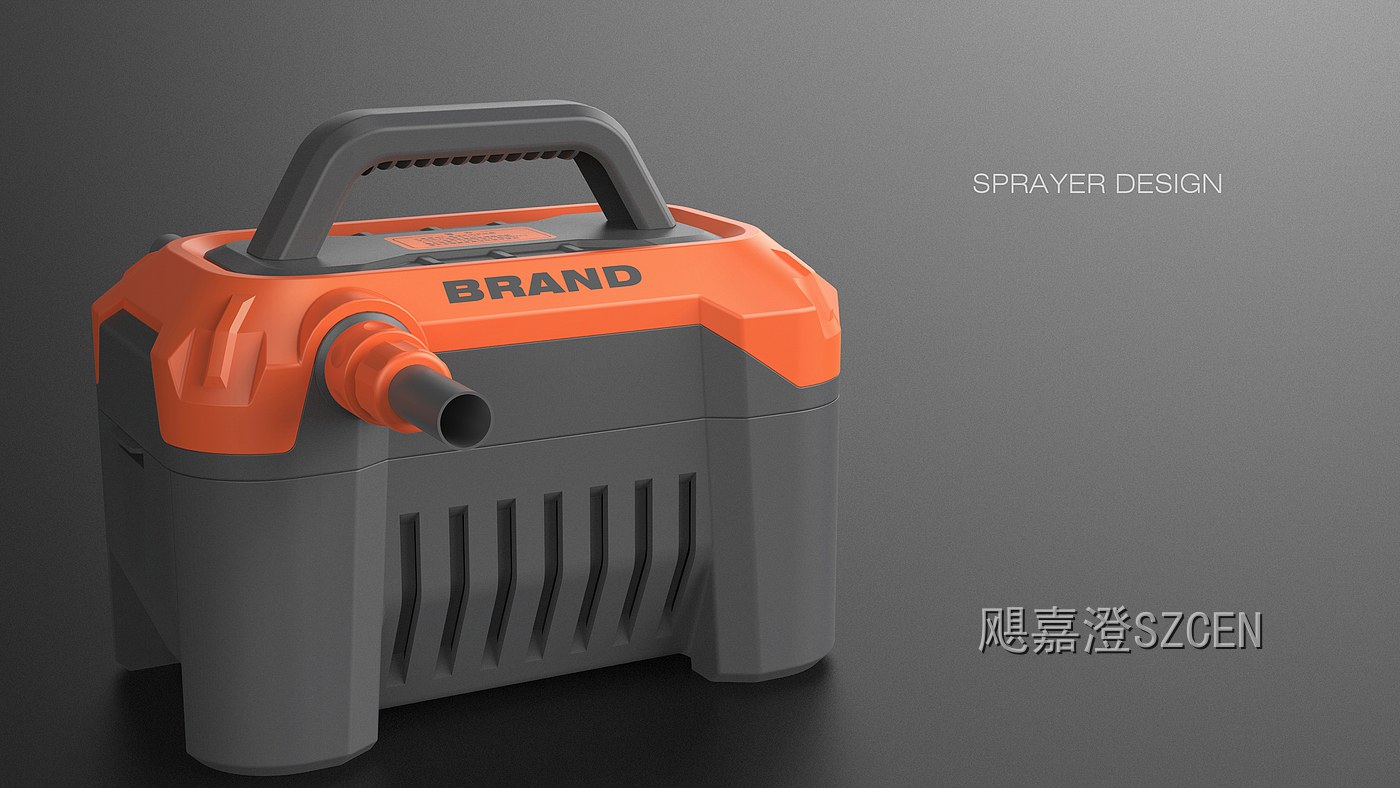

散热与落地：机身侧面布置竖向格栅阵列，既作散热通道也加强侧壁刚性；底部设四角支脚，机身离地，户外泥水地面放置时不易浸水。

信息与识别：顶部平坦区设品牌标识位与警示标签区，提示文字朝上便于读取；侧面电池仓门配开启标识，箭头方向清晰，避免硬掰。

材质工艺：外壳为工程塑料注塑成型，上盖橙色、主体深灰双色搭配；接头为增强塑料件，表面整体磨砂处理，防滑耐磨，户外磕碰不易留痕。

二、结构设计

上下分壳结构：整机以上盖与主体两件分壳为主，分壳线沿机身腰线水平布置，接缝隐蔽；上盖集中承载提手与接头模块，主体容纳泵体与电池仓，拆件简单。

泵体与电机安装结构：泵体与电机经安装座固定于主体内部，安装座与外壳之间设弹性垫，抑制运转振动与噪声；泵腔与电气腔之间做隔板分离，避免渗水影响电路。

进出水快接结构：进出水口采用旋钮压紧加密封圈结构，接头内设限位台阶防止过拧；接口根部做加厚与加强筋，避免接管拉扯时开裂。

电池仓与密封结构：电池仓独立成腔，仓门以卡扣加铰链开启并配防水胶圈；仓内设防呆导轨，电池装反插不进，仓门关闭后与机身面平齐，雨水不易进入。

散热与排水结构：侧面格栅与内部风道对齐，泵体周围预留散热间隙；机身底部设最低点排水孔与支脚间隙，进水或雨水可及时排出，不积在壳内。

提手与承重结构：提手与上盖一体成型并在根部加厚，内部对应位置设承力柱与壳体加强筋；提手开口按戴手套的手指宽度设计，长时间提携不勒手。

三、样品制作

外观手板：数控加工上盖与主体件，做橙色与深灰的双色样板，验证整机比例、提手跨度与接头位置的握持手感。

结构样机：三维打印或小批量注塑壳体，装配泵体、接头模块、电池仓门与支脚，测试分壳装配缝、接头密封与仓门开合手感。

功能样机：整机装配联调，实测进出水流量与扬程、连续运行温升与噪声、接头密封性以及满水状态下的整机密封表现。

整机采用倒角方箱造型，橙色上盖压在深灰主体之上，顶部拱形提手带防滑凸点、跨度覆盖机身重心，单手提携不易歪斜；左右两侧分设进水与出水口，橙色旋钮式快接接头纹理清晰，戴手套也能拧紧，接管方向朝外斜下，软管自然垂落不打折。机身侧面竖向格栅兼作散热与加强，底部四角支脚让机身离地，户外泥水地面放置不易浸水；顶部平坦区设品牌标识与警示标签位，侧面电池仓门配开启标识与防呆导轨，仓门关闭后与机身面平齐并配防水胶圈。机内泵体与电机经减振安装座固定，泵腔与电气腔隔板分离，底部设排水孔，适合户外取水、园林灌溉、庭院浇水与应急排水。
