USB桌面扬声器｜球形近场听音音箱外观与结构设计

本项目为 USB 桌面扬声器的整机产品设计，面向电脑桌面的近场听音场景。多数桌面小音箱仍是方盒造型加一张网罩，摆在显示器两侧像两块砖；单元朝向也大多正对前方，坐在桌前后听到的往往是偏轴的声音。项目把每个音箱做成一个球体，在球体上切出一个略微仰起的斜面安装全频单元，让声音自然指向坐姿的耳朵；球体侧面再嵌入一枚无源辐射器补充低频。

一、外观设计

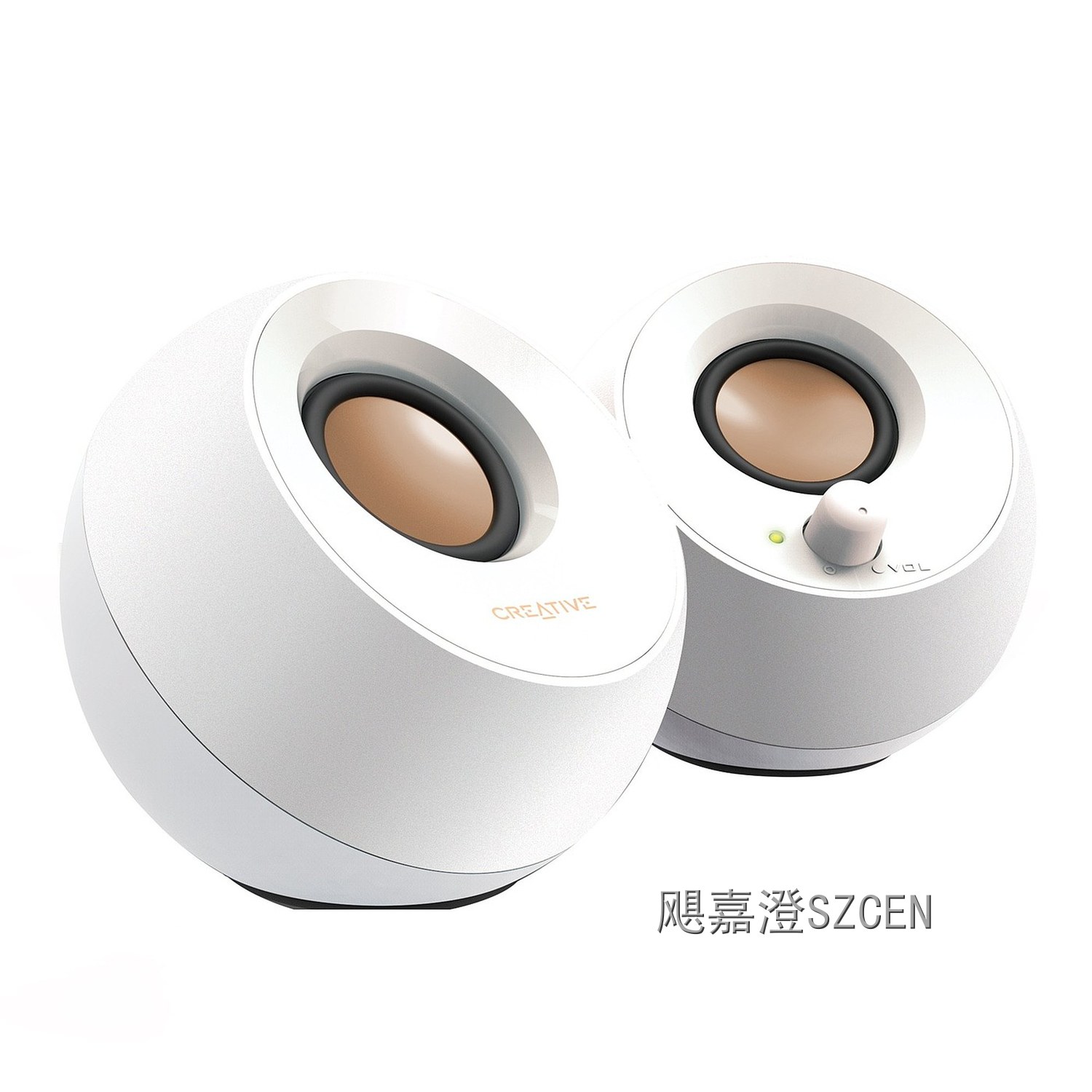

整机造型：音箱主体为一个完整球体，前上方切出一片圆形斜面，斜面与球面之间用一圈分色台阶过渡，造型简洁且无锐角。

单元与斜面：全频单元嵌在斜面上并随斜面微微仰起，振膜采用浅色材质，在深色球面上形成克制的对比，视觉重心明确。

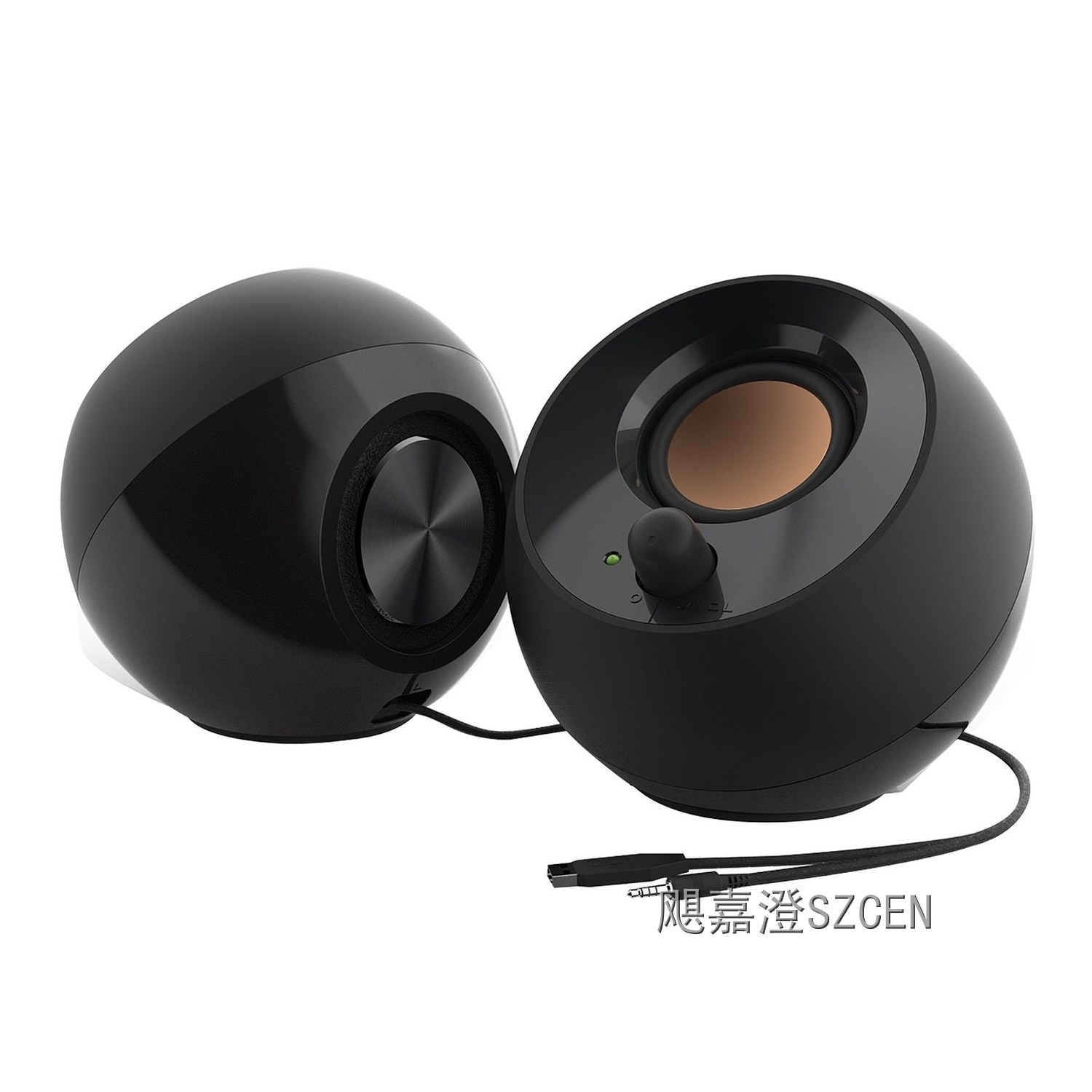

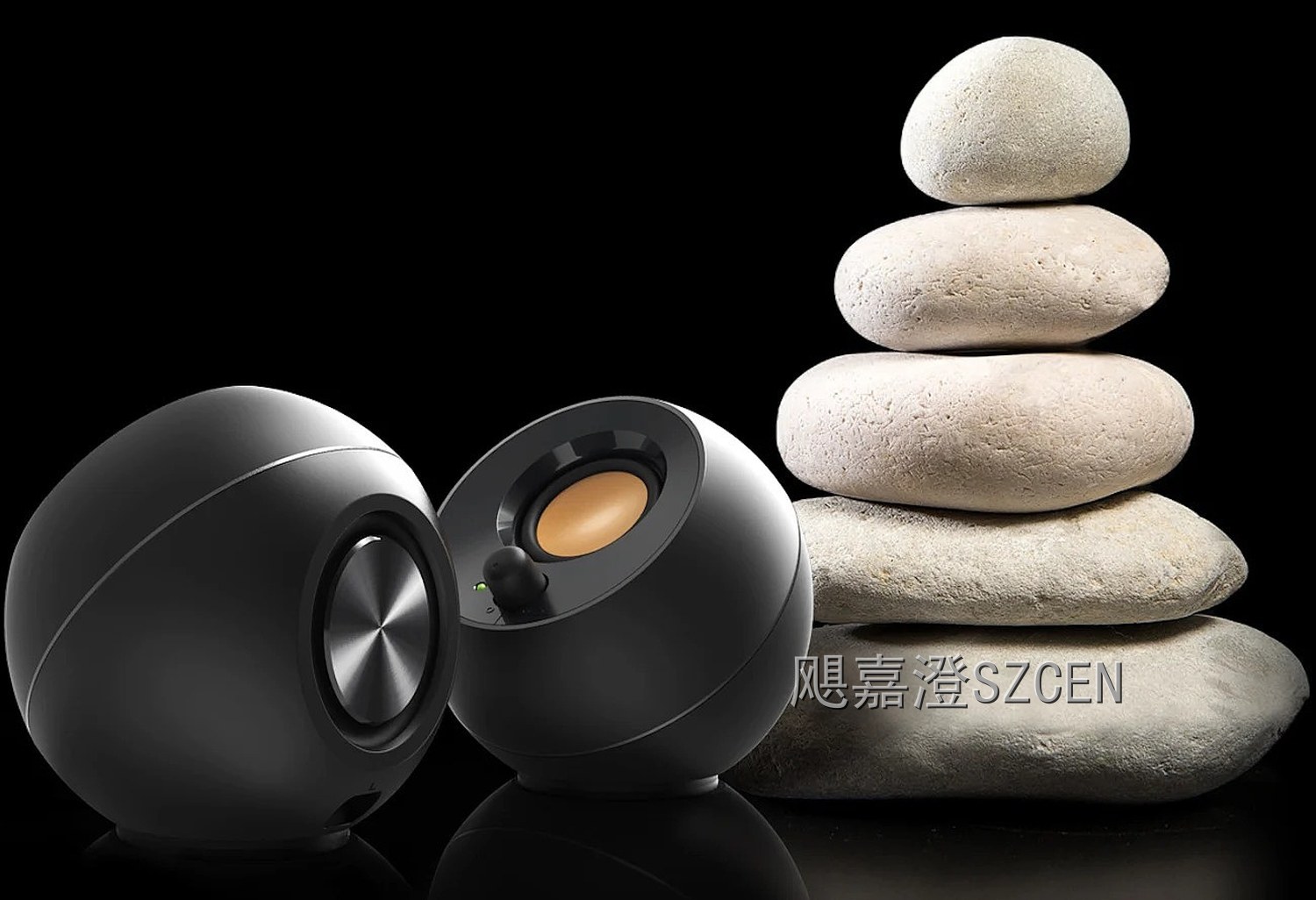

侧向辐射器：球体侧面嵌入一枚金属质感的无源辐射器，圆形同心纹路与正面单元呼应，成为侧视时的识别特征。

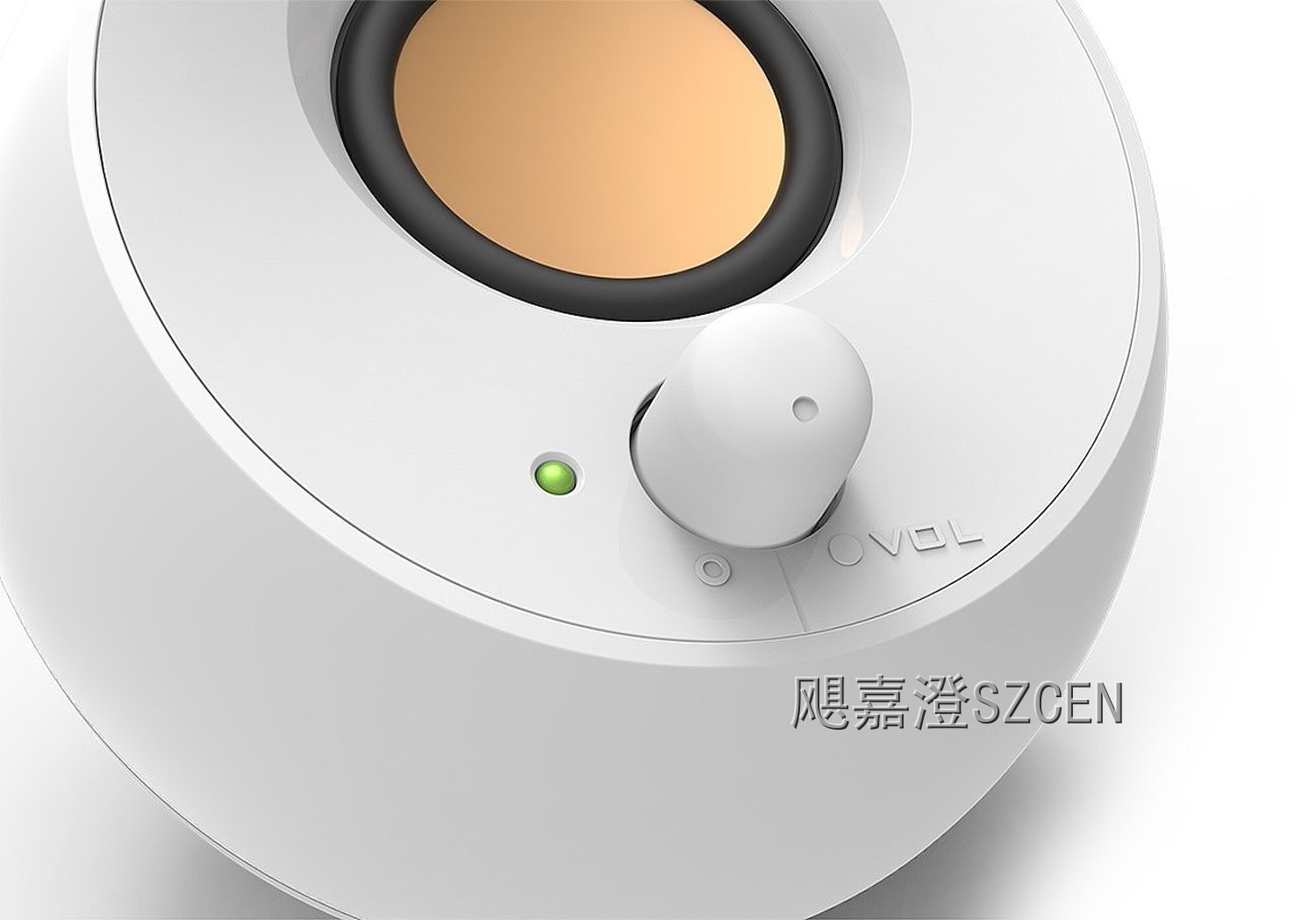

操作区：右侧音箱斜面下方布置一枚旋钮与一颗指示灯，旋钮做内凹造型，指尖可单指转动，指示灯亮绿表示通电。

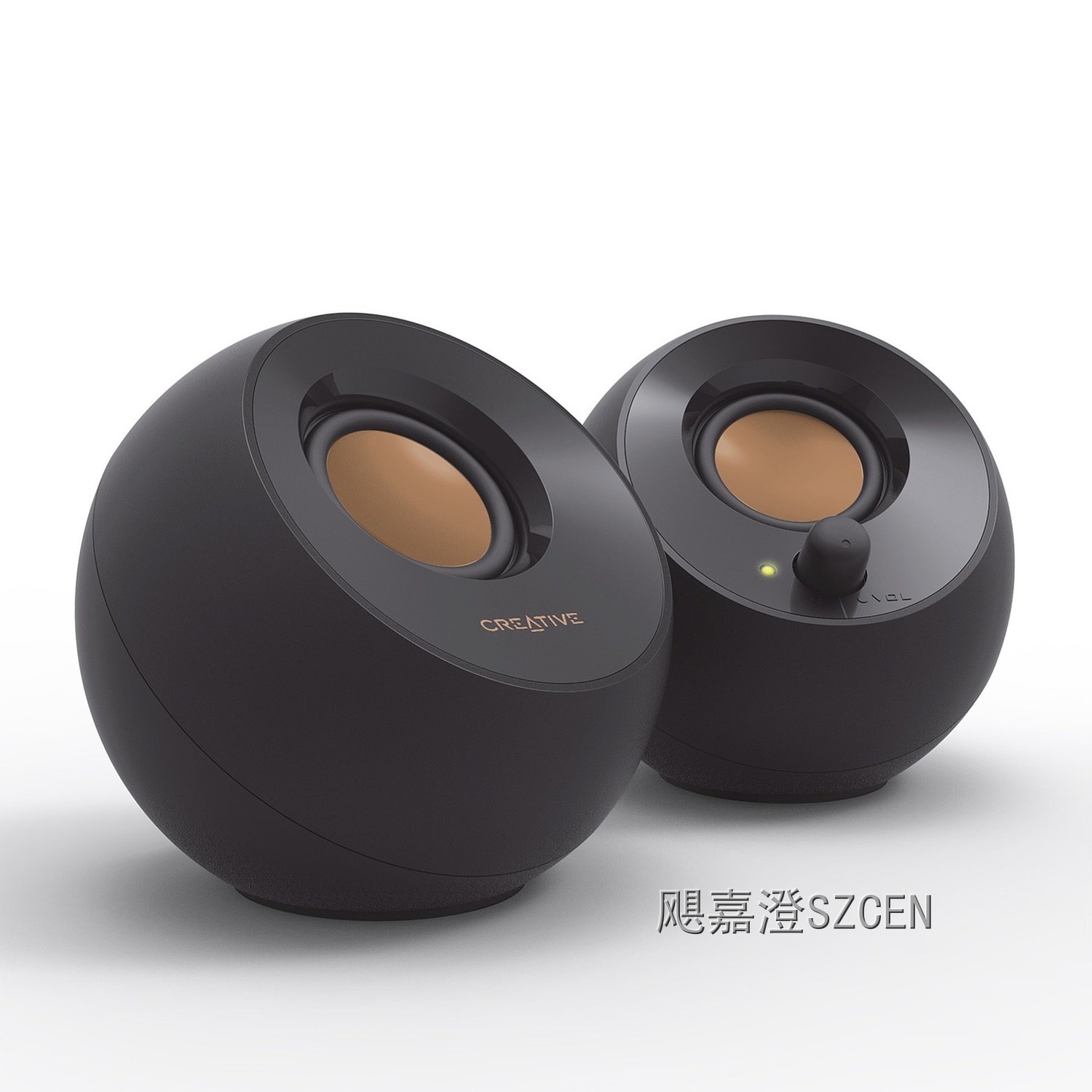

配色与材质：提供哑光黑与哑光白两套外观，球面做细腻哑光处理，正面浅色振膜与机身形成深浅层次。

二、结构设计

斜置单元：单元安装在斜面内部并由内支架固定，斜面角度按坐姿听音的耳位高度设定，减少高频偏轴衰减。

无源辐射结构：侧向辐射器与球内腔体连通，靠单元背波驱动，在有限体积内补充低频下潜，不需要额外功放。

腔体与密封：球体由前后壳以卡扣加密封圈合装，腔体密封良好，避免漏气导致低频损失；内壁做加强处理抑制共振。

旋钮与电路：音量旋钮为编码器结构，与主控板直连，右侧音箱为主箱，内部集成功放与供电电路，左侧为副箱。

散热与线缆：主箱底部留出散热间隙与走线槽，线缆从底部引出后沿桌面走，供电线与音频输入线合并成一根不易缠绕的排线。

球面稳定性：球体底部切出一小块平面并配硅胶脚垫，放置时不滚动，同时保持球形的视觉完整。

三、样品制作

外观手板：数控加工球壳与斜面件，按哑光黑与哑光白两套打样，验证球体比例、斜面角度与单元的外观嵌入关系。

结构样机：装配单元支架、无源辐射器、腔体密封与旋钮组件，做气密与装配测试，验证腔体密封性与结构刚性。

功能样机：装入单元、功放与控制板，做频响与听感测试，验证低频表现、偏轴听感、旋钮手感与长时间工作的稳定性。

每只音箱都是一个球体，斜面上装着仰起的全频单元，坐在桌前听到的是正对耳朵的声音而不是偏轴的声音；侧面的金属辐射盆与正面单元同纹呼应，在有限体积里补上了低频。整机只留一枚旋钮和一颗指示灯，操作少到不用说明书。
