潜水脚蹼｜悬空蓝光逆向扫描三维建模

本项目为潜水脚蹼的悬空蓝光逆向扫描三维建模。脚蹼由软胶蹼面与硬胶脚套双色注塑而成，蹼面靠流线型曲面提供推进力，脚套则要贴合不同尺码的脚型。蹼面是大幅面自由曲面、边缘薄而柔软，平放在台面上会自然下垂变形，传统接触式测量与贴点扫描都难以保证精度。项目采用悬空蓝光扫描方式，在自由状态下采集点云，重建流线型蹼面与脚套结构。

一、扫描测绘（数据采集）

实物检视与尺寸记录：量取脚蹼总长、蹼面宽度、脚套长度与弯曲角度，作为点云基准。

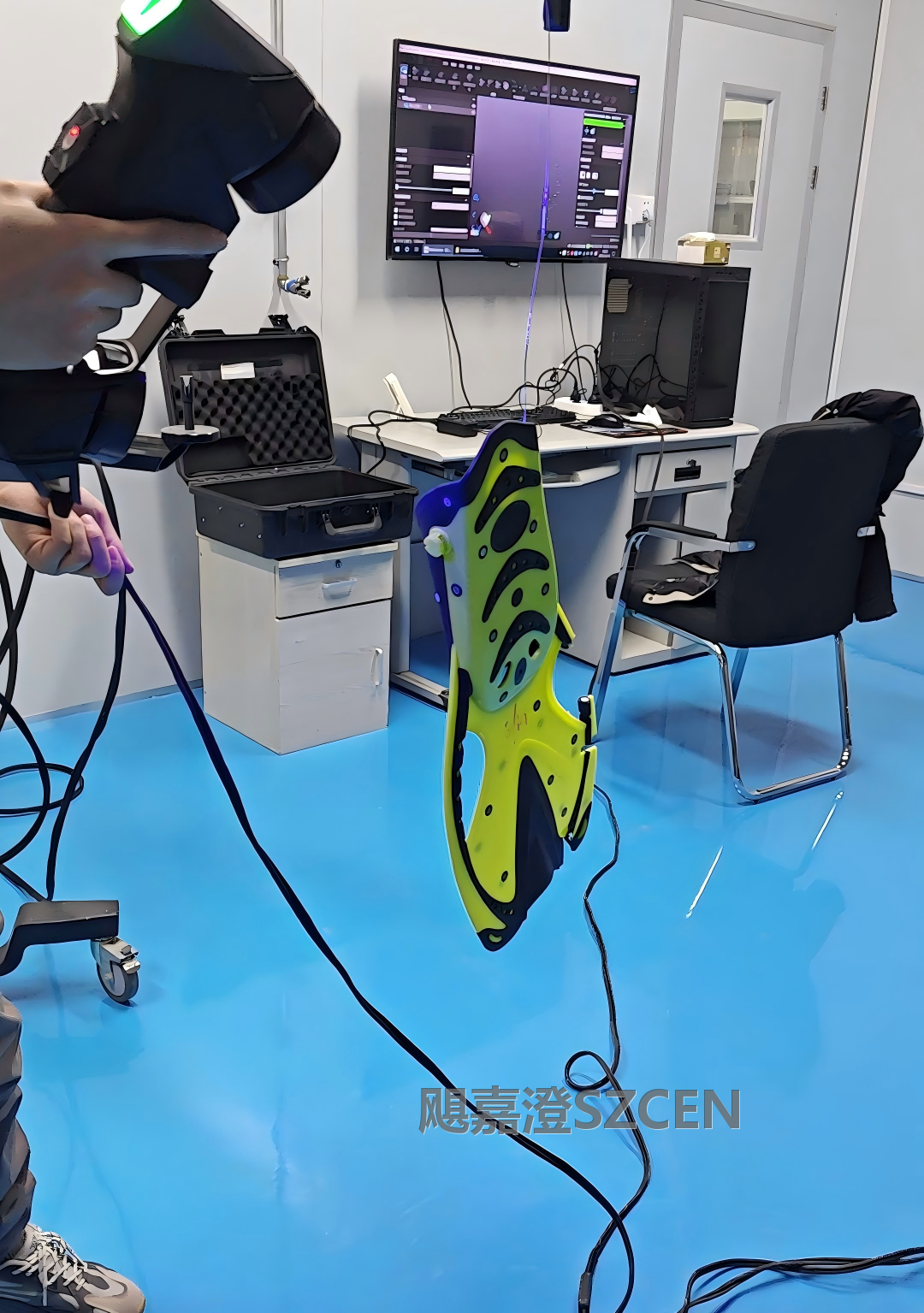

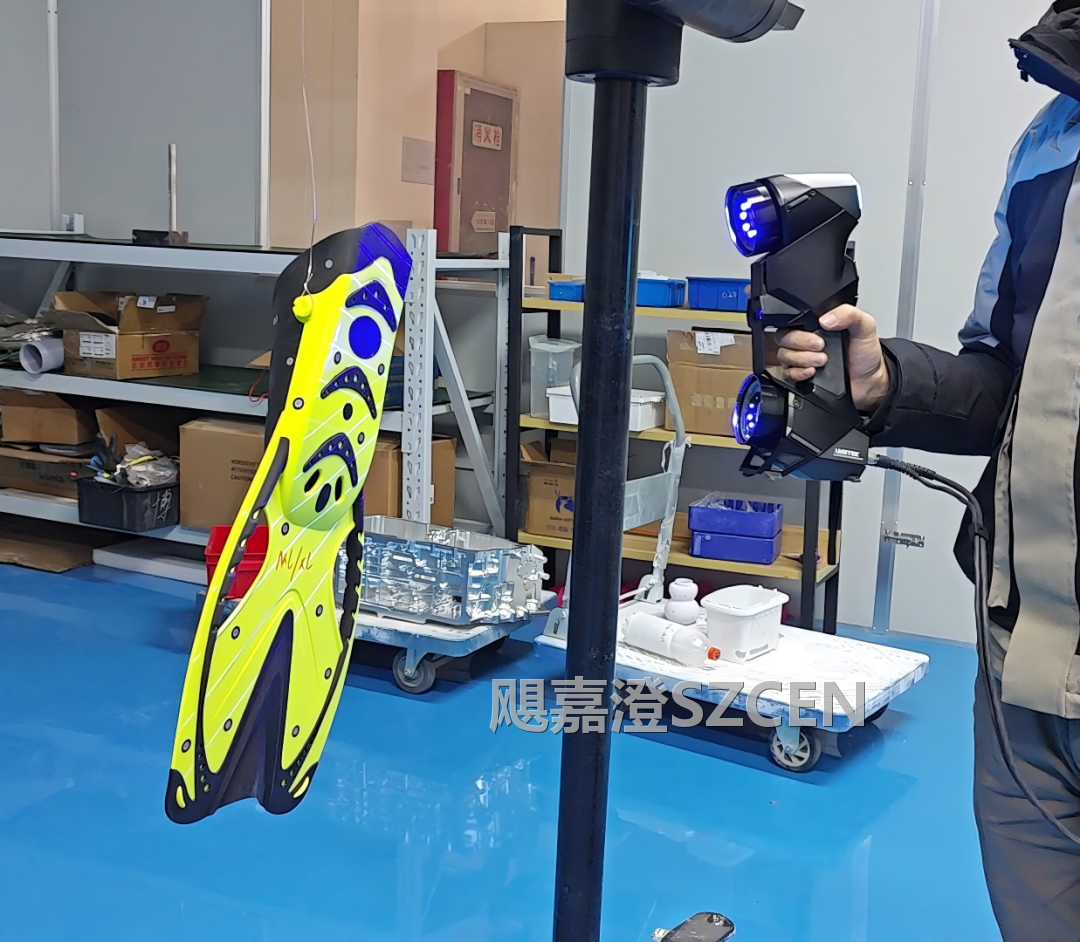

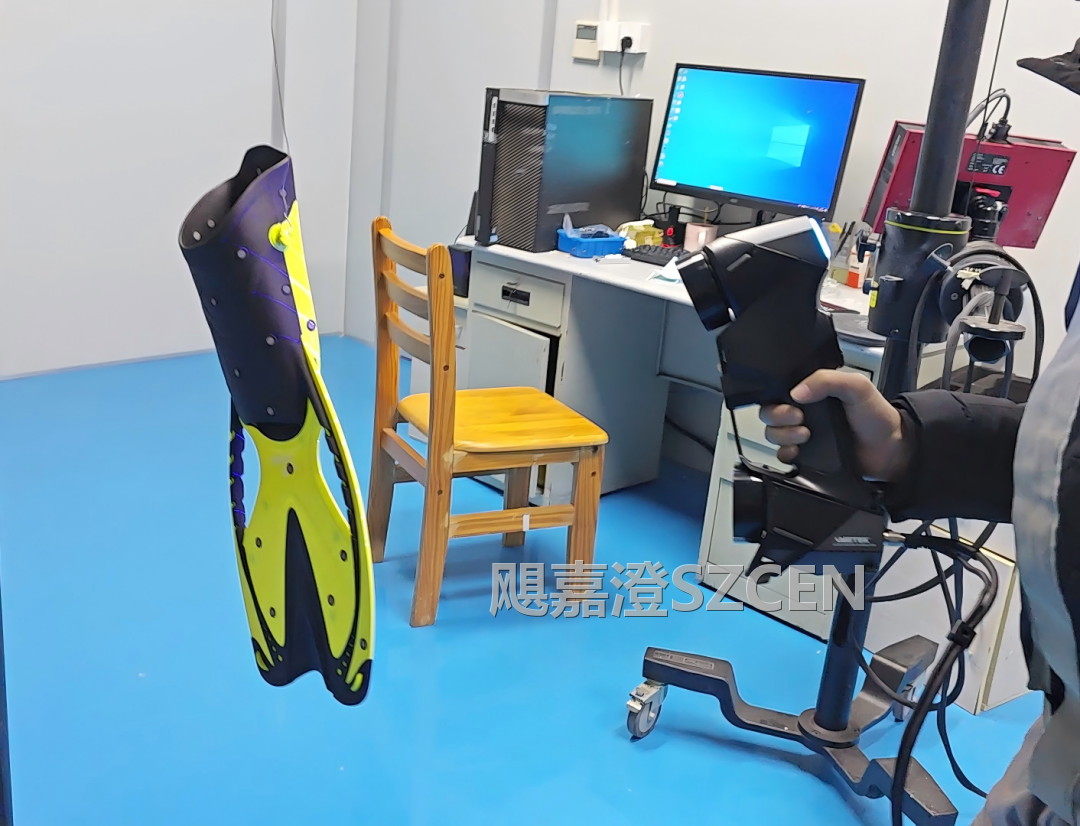

悬空固定方案：用细支杆把脚蹼在自由状态下悬空支撑，避免与台面接触造成蹼面下垂变形。

表面处理：软胶表面哑光、硬胶局部反光，对反光区域喷涂薄层显影剂。

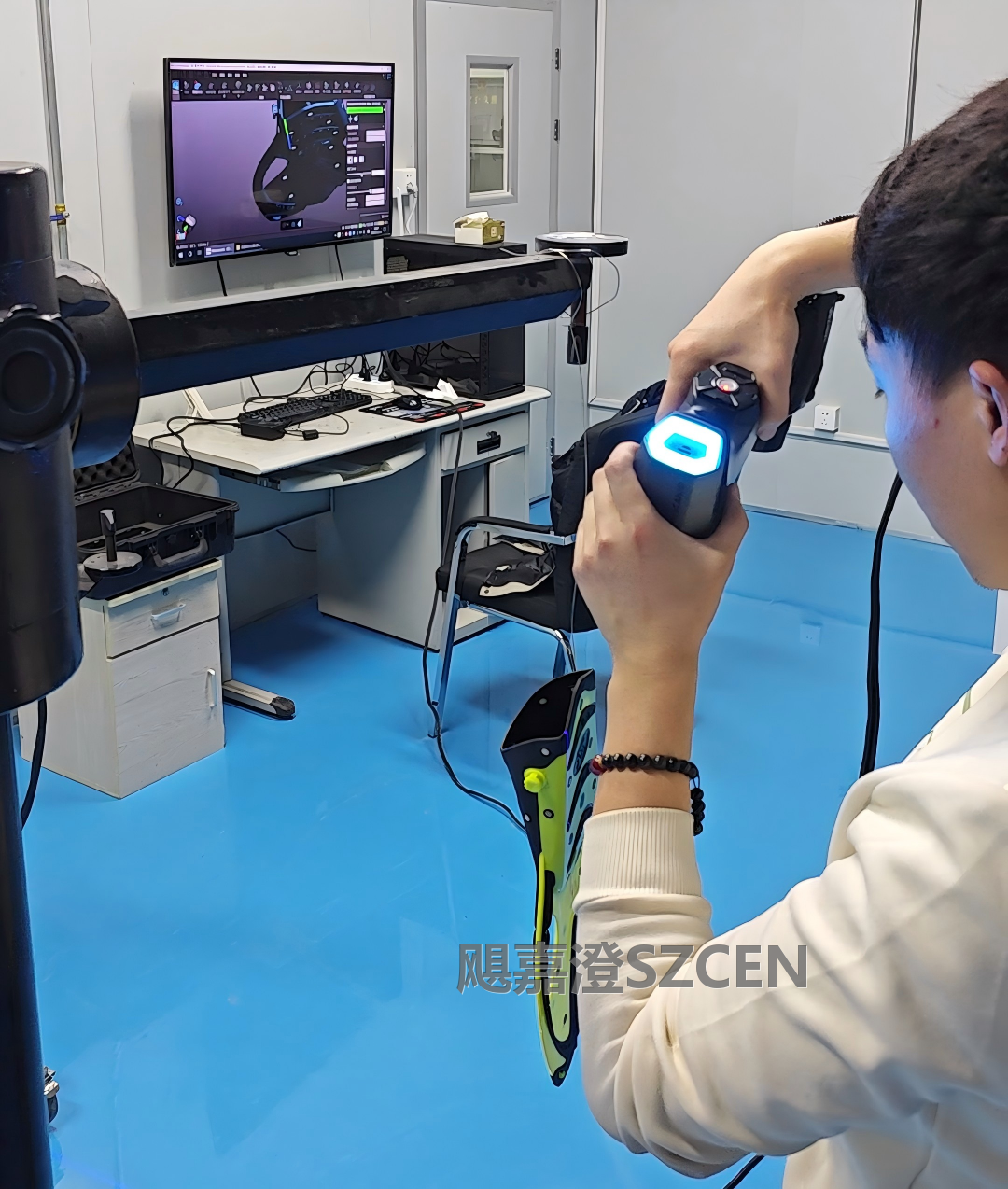

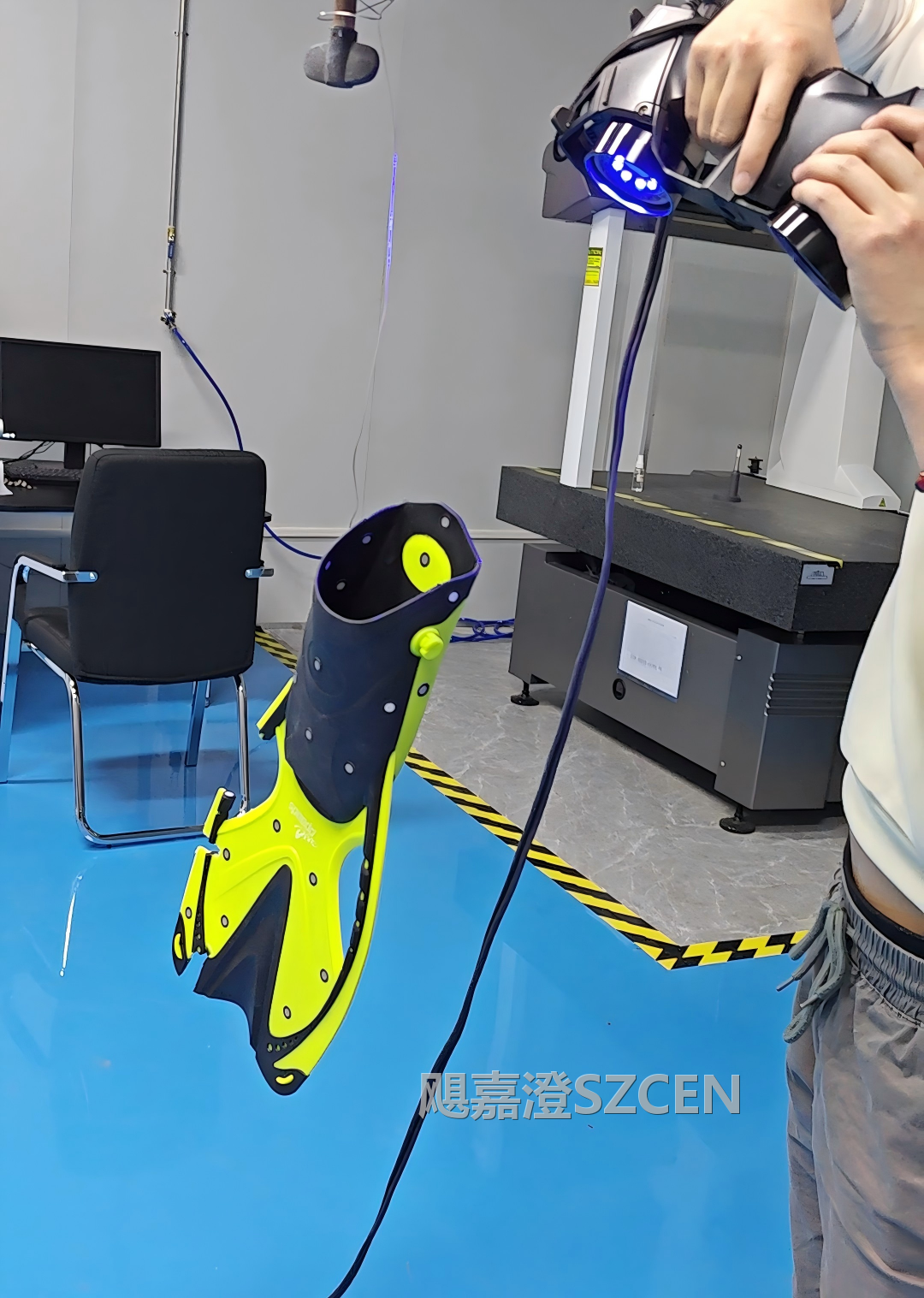

多角度环绕扫描：围绕脚蹼分上下左右多个角度环绕扫描，蹼面与脚套分别加密。

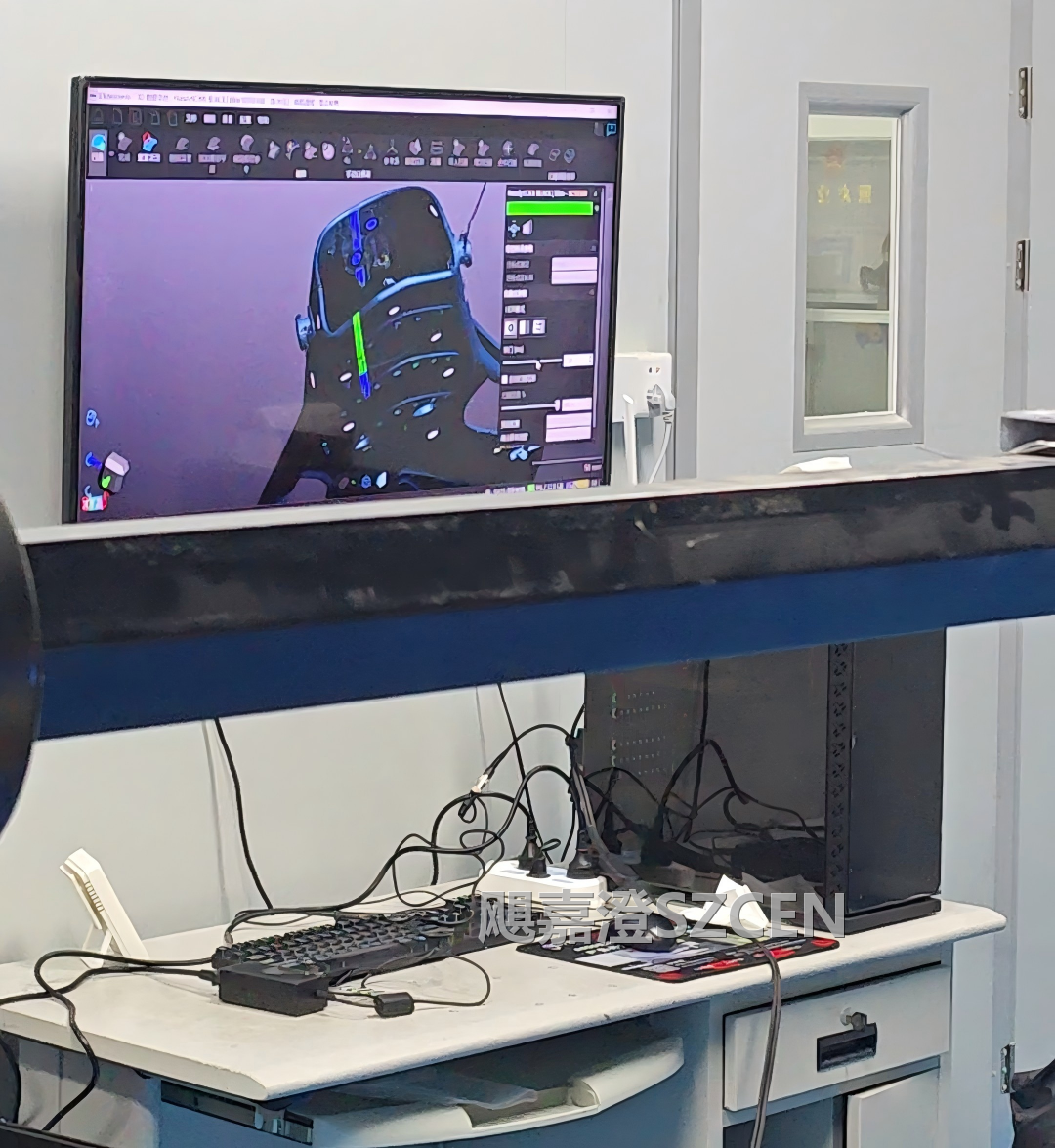

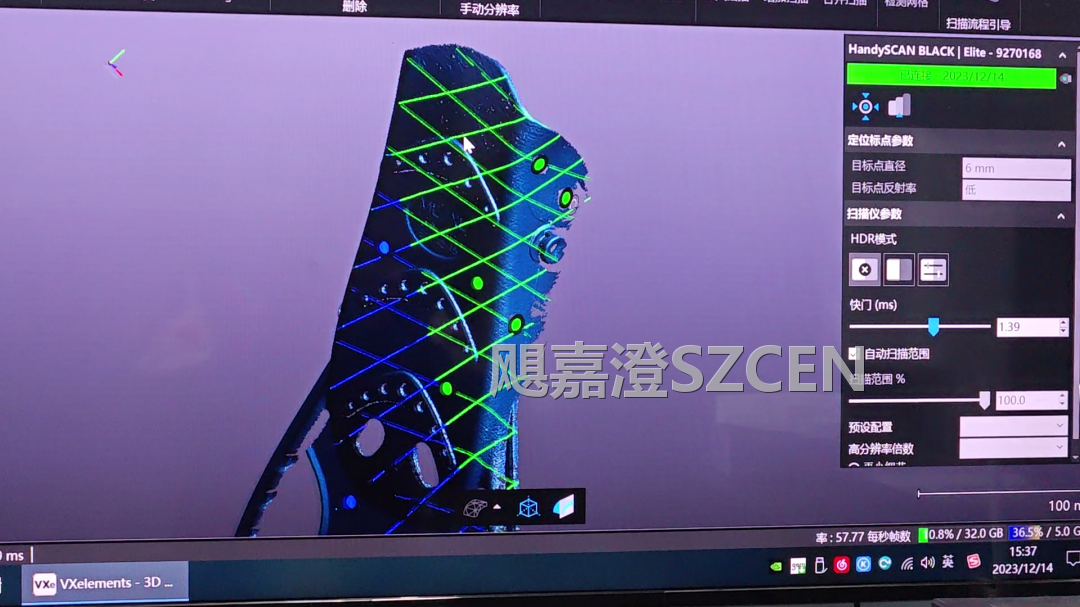

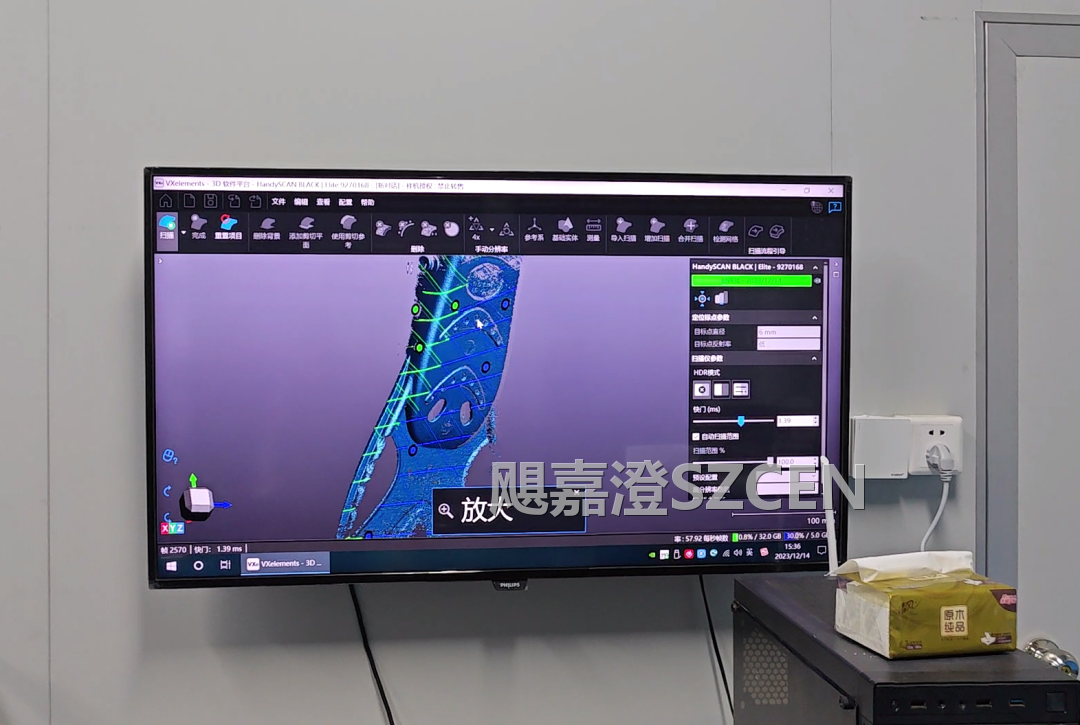

特征拼接与检查：依靠蹼面加强筋与脚套轮廓做特征拼接，检查蹼面曲率连续性与边缘完整度。

二、点云处理与三维建模

去噪与精简：滤除悬空支杆与背景杂点，按曲率自适应精简，保留蹼面边缘与加强筋特征。

蹼面曲面重构：按点云拟合流线型蹼面，还原加强筋走向与边缘渐变厚度，保证曲面光顺无褶皱。

脚套结构还原：脚套的内腔、开口与排水孔位按实测重建，保证不同脚型穿着贴合。

双色分界还原：软硬胶分界线按点云提取，作为双色注塑的分型依据。

参数化整理：把蹼长、蹼宽与脚套尺码整理为可驱动参数，便于尺码系列扩展。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体比对，蹼面与脚套区域重点复核，输出偏差图谱。

虚拟装配校核：脚套与蹼面做虚拟对位，检查双色分界与壁厚过渡。

关键尺寸复核：对蹼长、蹼宽、脚套内长逐项复核，与实测记录对照。

二维出图：输出工程图，标注曲面公差、双色分界位置与材质要求，可直接开模。

数据交付：交付三维数模、点云数据与偏差报告，便于尺码系列派生与结构优化。

脚蹼的逆向难点在于"软、大、薄"——蹼面一放到台面上就会因自重下垂，贴上标记点又会破坏原有的柔软形态。所以这个项目采用悬空扫描：用细支杆把脚蹼在自由状态下撑起，再围绕上下左右多角度环绕采集，靠蹼面加强筋与脚套轮廓做特征拼接，不需要粘贴标记点。建模阶段按点云拟合流线型蹼面，还原加强筋走向与边缘的渐变厚度，脚套内腔与排水孔按实测重建，软硬胶分界线单独提取作为双色注塑分型依据。
