电锯｜电动链锯整机外观与结构设计

本项目为电动链锯整机产品设计，面向园林修剪、木料加工与家庭应急劈柴等场景。传统电动链锯多沿用汽油机外形直接改装：机壳块面零碎、散热开口与操作件随手堆放、手柄偏硬且缺少减振，长时间作业手部发麻；配色也难有识别度。项目结合手持切割工具的握持姿势、链条安全规范与电机散热要求，完成整机外观重塑与结构优化，兼顾握持稳定、散热高效、操作安全与品牌识别。

一、外观设计

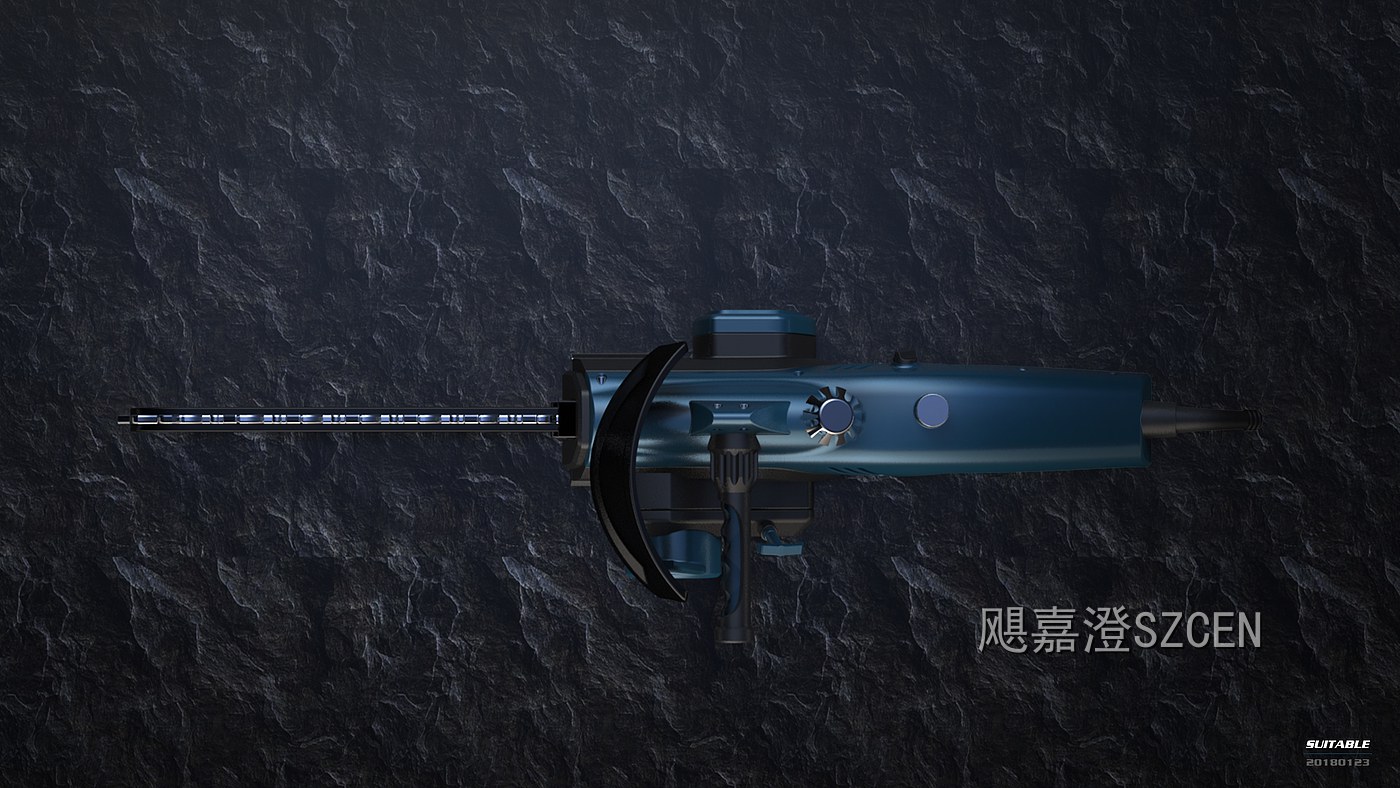

整机造型：采用长导板加紧凑机身的经典比例，蓝灰主体搭配黑色护手与手柄件，块面对比明确、转折利落，视觉上既有切割工具的力量感又不显粗笨。

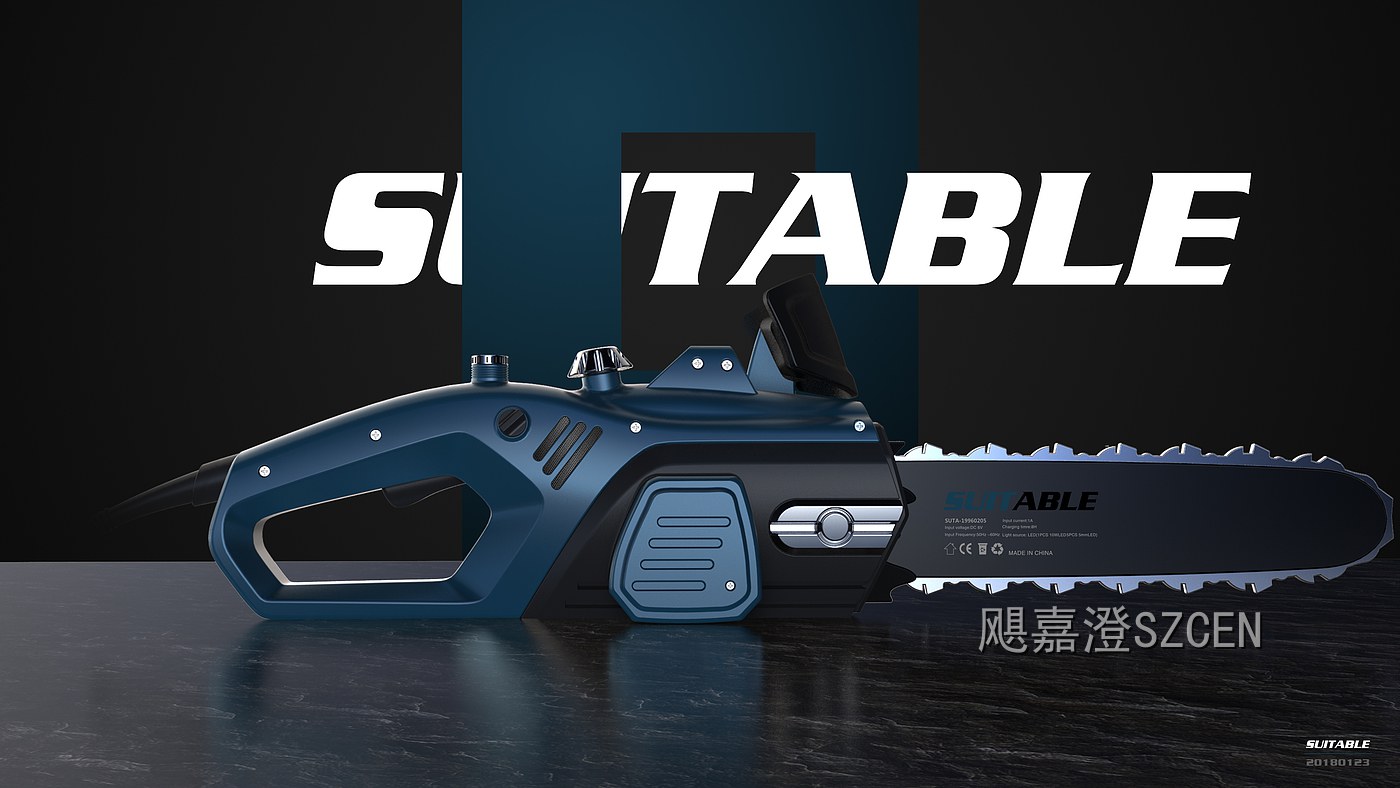

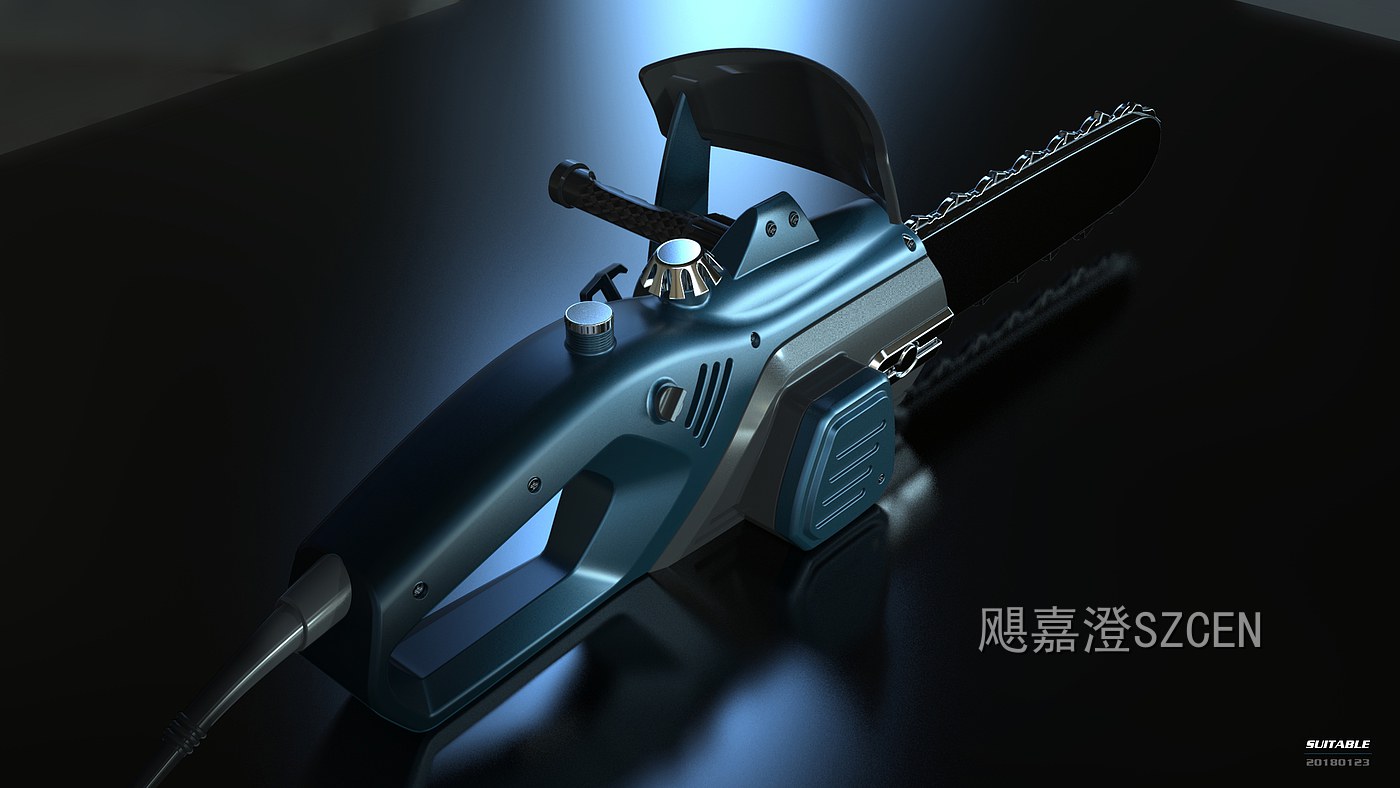

手柄与握持：尾部做闭环环形手柄，可握持也可悬挂收纳，环内空间按戴手套的手指尺寸留出；机身顶部设辅助握把与防滑纹，双手配合时前后握点明确。

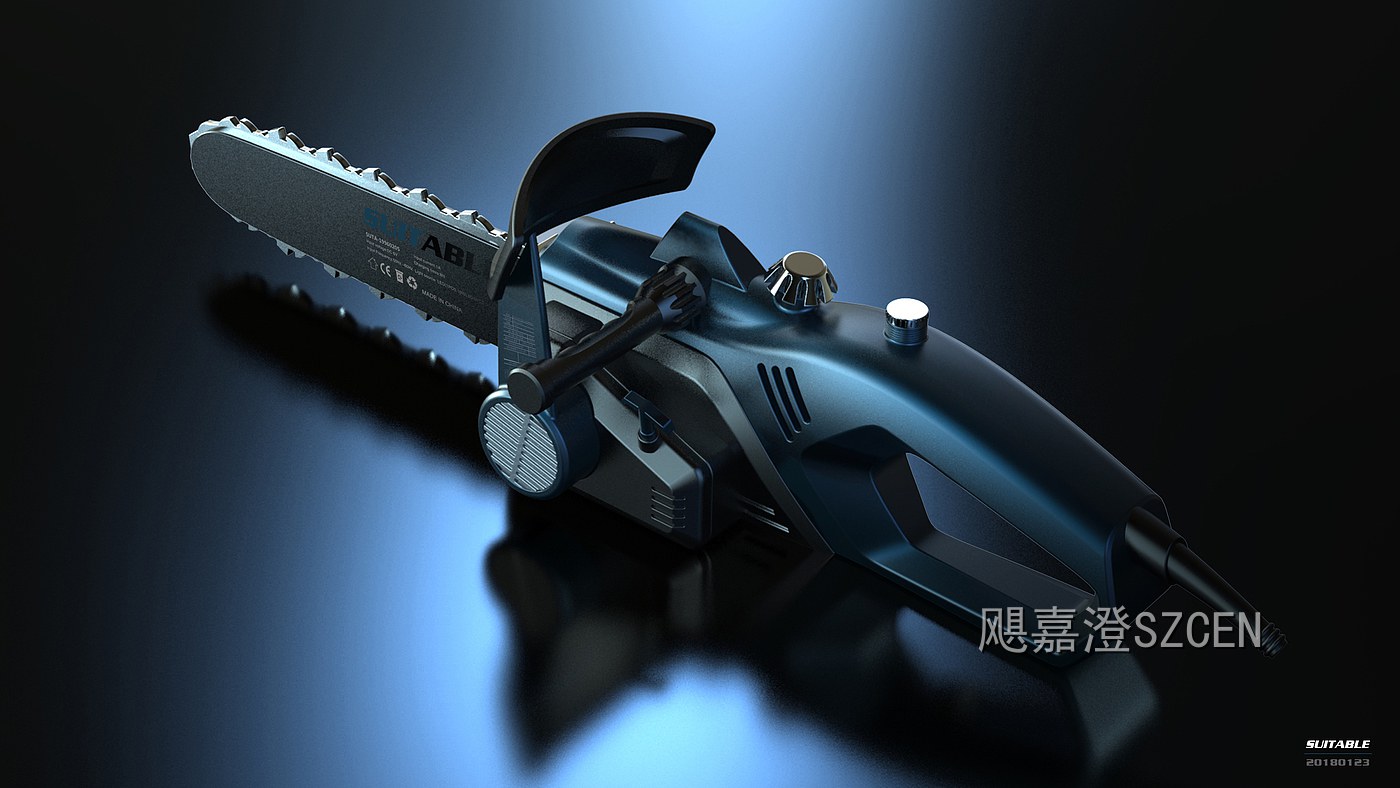

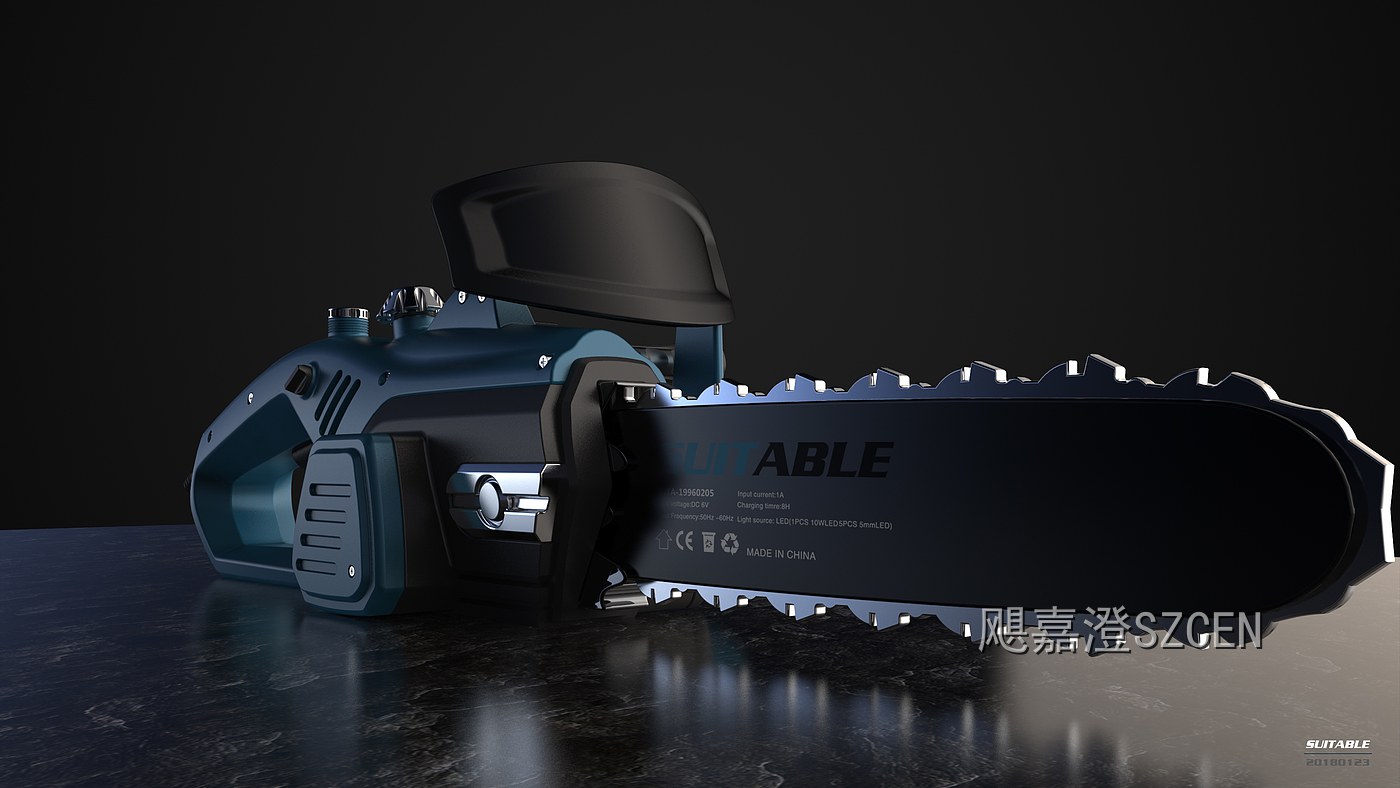

护手与操作件：前部黑色护手挡板覆盖指节区域，兼作防回弹挡板；链条张紧旋钮、加油口盖与电源接口集中在上部与尾部一侧，操作件不互相遮挡。

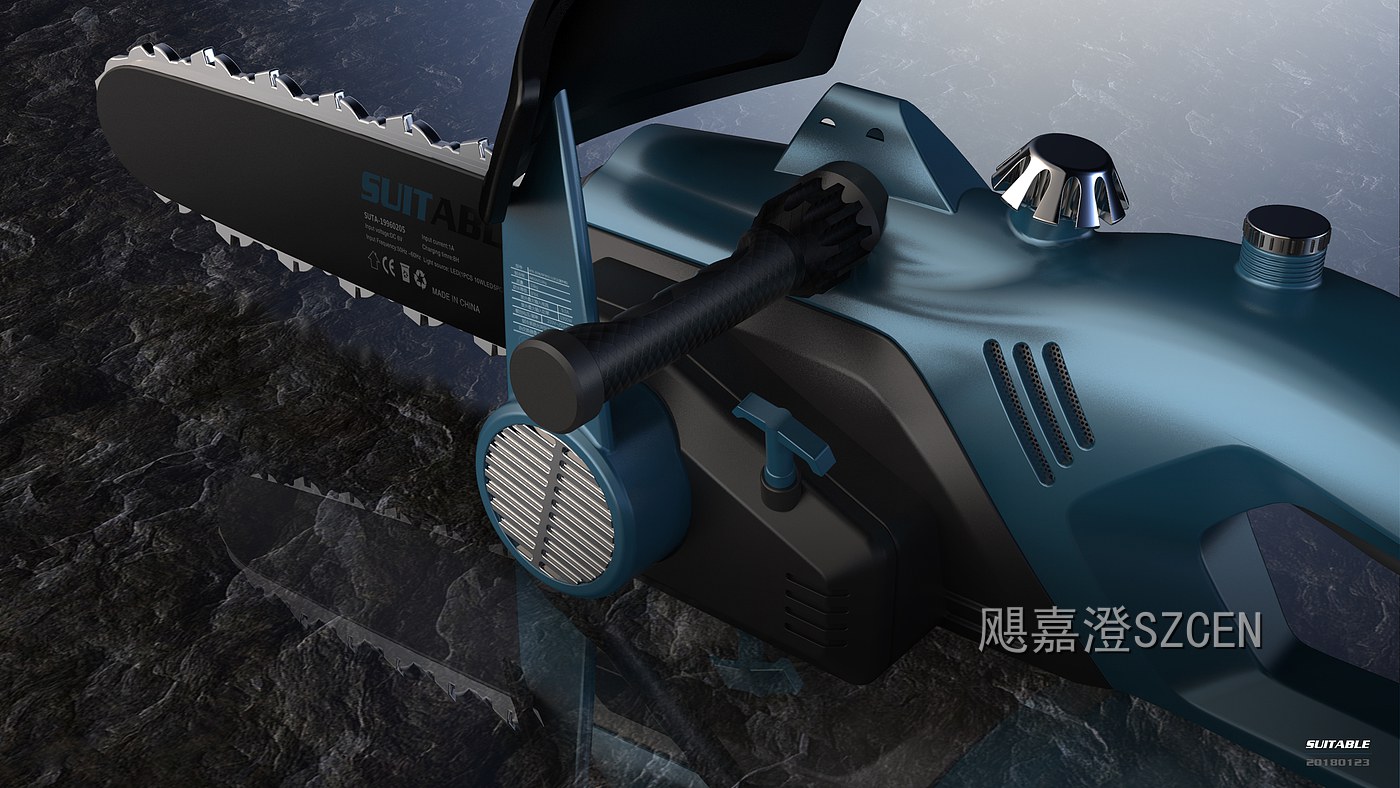

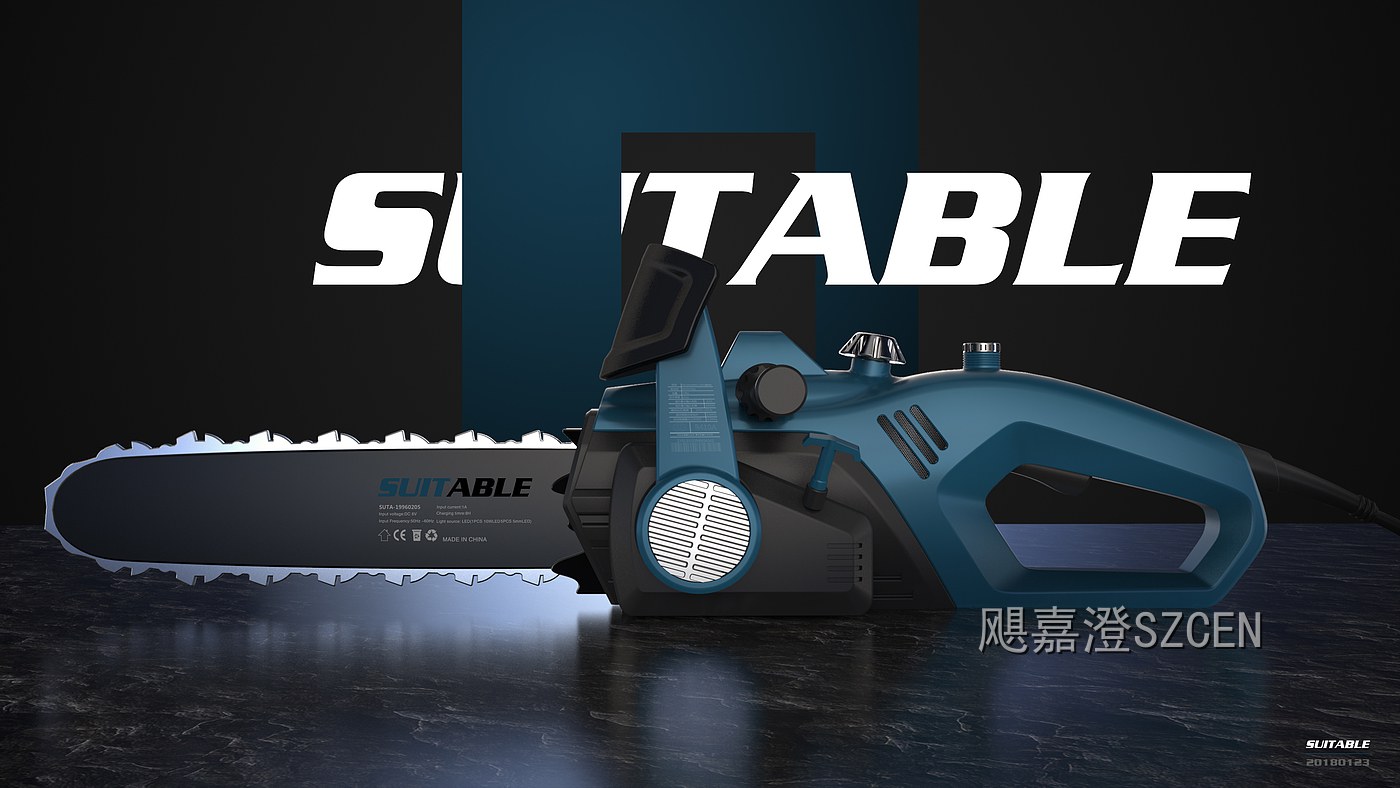

散热表达：机身侧面以圆形格栅出风口作为视觉焦点，配合尾部一组斜向散热槽，把散热面做成造型语言，而不是随手开孔。

品牌与信息面：机身侧面留出完整标识区，参数铭牌与安全标识统一排布在平坦区域，尾部留出品牌标识位，识别直接。

材质工艺：机身外壳为工程塑料配玻纤增强件，导板为合金钢并经表面处理，握持区做软胶包覆，整机表面哑光处理，耐油污、抗磕碰。

二、结构设计

分壳与内部骨架：机身采用左右分壳配合内部骨架，电机与减速机构固定在骨架件上，外壳只做包覆与防护；分壳线沿造型转折布置，减少正面外露缝隙。

电机与传动结构：电机沿机身轴向布置，输出端经减速齿轮驱动链轮，链轮区与电机区之间设隔板，避免木屑进入电机腔；重心靠近握持区，抬举切割时更省力。

链条张紧与调节结构：导板安装座设轴向滑槽，通过张紧旋钮调节链条松紧并锁紧；导板压板做加大接触面，防止高负载下导板位移，链条脱落风险更低。

散热风道结构：机身侧面圆形格栅为进风面，尾部斜槽为出风面，风道路径覆盖电机与电控板；风道入口设挡屑结构，减少木屑与粉尘吸入。

手柄减振结构：环形手柄与机身之间通过弹性连接件过渡，手掌与机身热源之间保留间隙；握持区软胶包覆并做指槽，抑制长时间作业的手臂疲劳。

安全防护结构：护手挡板覆盖前握点上方，兼作链条制动把手安装位；机身设链条制动与开关互锁结构，松开握持即切断动力，避免误启动与回弹伤害。

三、样品制作

外观手板：数控加工左右机壳与护手件，做蓝灰与黑色的分色喷涂，验证整机比例、握持点位置与手柄环内空间。

结构样机：三维打印或小批量注塑机壳配金属骨架，装配电机、链轮、导板与张紧机构，测试链条张紧调节、导板锁紧与整机刚性。

功能样机：整机装配联调，实测空载与带载转速、连续切割下的电机温升与风道效率、手柄振动水平以及安全互锁动作可靠性。

整机采用长导板加紧凑机身的比例，蓝灰主体搭配黑色护手与手柄，块面对比明确、转折利落，兼顾力量感与轻便感。尾部为闭环环形手柄，既能握持也可悬挂收纳，环内空间按戴手套的手指尺寸留出；顶部设辅助握把与防滑纹，双手前后握点明确。黑色护手挡板覆盖指节区域并兼作防回弹挡板，链条张紧旋钮、加油口盖与电源接口集中布置互不遮挡；机身侧面圆形格栅作为进风面、尾部斜槽作为出风面，风道覆盖电机与电控板并设挡屑结构。机内以骨架承载电机与减速机构，链轮区与电机区隔板分离避免木屑侵入，手柄经弹性件过渡并配软胶握持区，整机设链条制动与开关互锁，适合园林修剪、木料加工与家庭应急劈柴。
