电动螺丝刀｜精密便携电动螺丝刀外观与结构设计

本项目为便携式电动螺丝刀整机产品设计，面向精密电子装配、设备检修与家用家具组装等场景。市面上同类产品要么是塑料感强的玩具型电动螺丝刀，扭矩不可控、批头易打滑；要么偏工业大块头，拿在手里笨重、无法进入狭小空间，随身携带也不方便。项目结合手动工具与电动工具之间的过渡使用习惯，完成整机外观重塑、握持优化与扭矩可视化设计，兼顾握持舒适、扭矩可控、随身携带与工具质感。

一、外观设计

整机造型：采用笔形收腰机身，前端为六角批头接口、中后段腰线收窄，顶部设大开口圆环挂孔；机身中段以六角形立体铭牌作为视觉中心，造型克制利落，兼具手动工具的亲切感与电动工具的精密感。

握持区域：握持段按捏握与握拳两种姿势做双向弧度，表面软胶包覆并布置指槽，长时间使用不打滑、不硌手；机身直径做细，便于伸入机柜与家具内部空间。

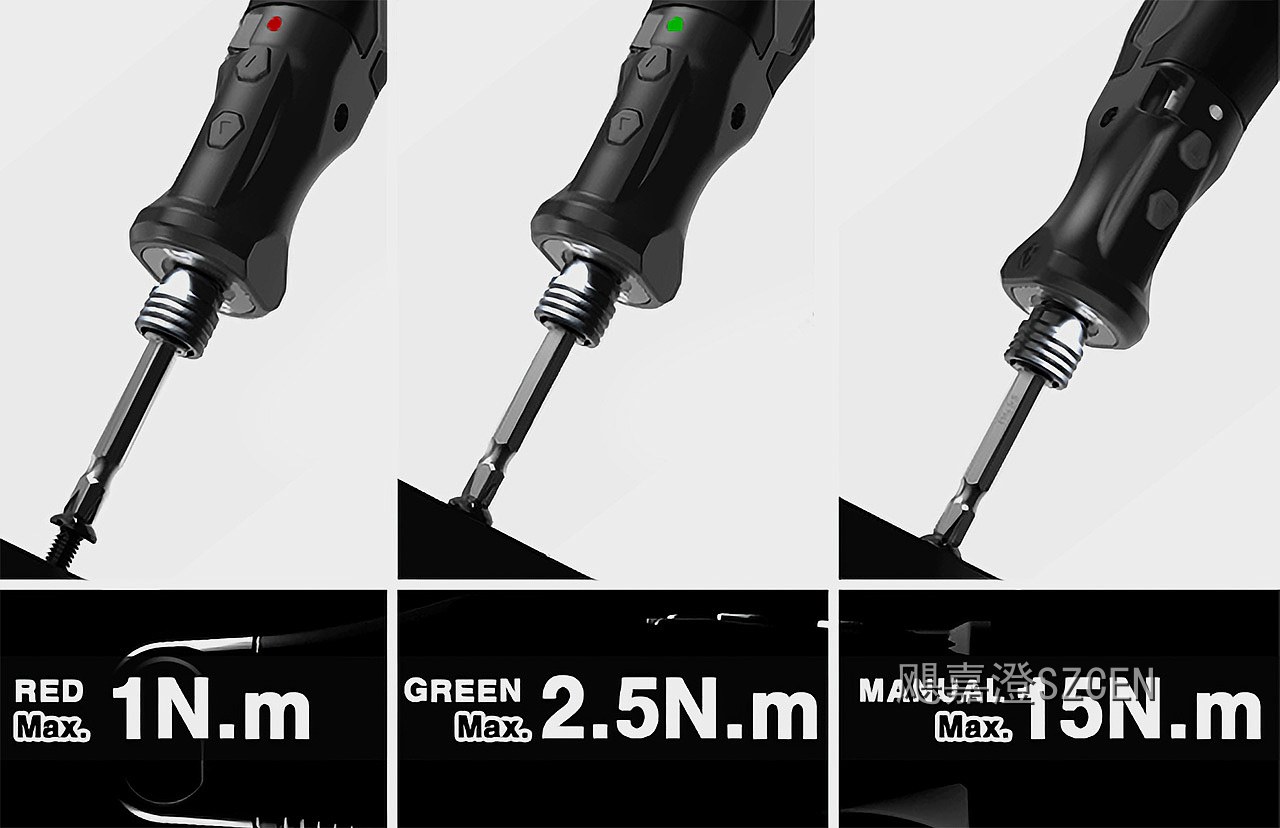

扭矩可视化：前端设置带齿纹的扭矩调节环，环体配合红与绿双色指示灯，精密档、常规档与手动档三种状态一眼可辨，用户不必翻说明书就知道当前在什么档位。

操作按键：机身顶部布置两组椭圆按键，拇指自然可及，按前按后分别对应正转与反转，操作逻辑与手感接近手动工具，过渡学习成本低。

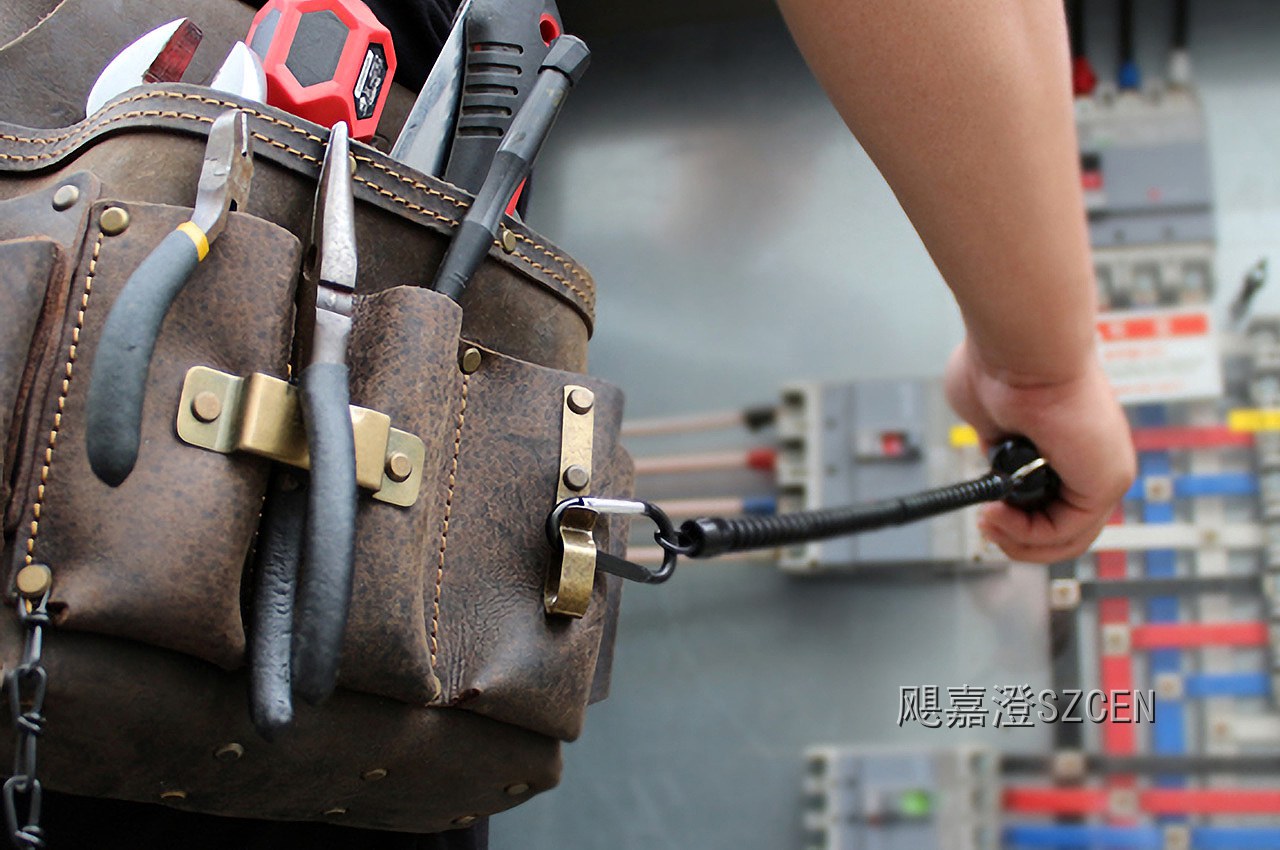

挂载与配件：顶部圆环挂孔既可挂墙收纳，也可穿挂绳与登山扣固定在腰带或工具包上；整机标配十余枚不同规格批头与两根延长杆，覆盖十字、一字、内六角与梅花等常见槽型。

材质工艺：机身主体为工程塑料配软胶双色成型，表面哑光磨砂处理，抗油污、不反光；批头与延长杆为合金钢，镀层耐磨防锈；铭牌区用高光与哑光的质感对比强化识别。

二、结构设计

机身分壳结构：机身采用左右对开分壳，内部以骨架件承托电机与减速机构，外壳件包覆而不承力；分壳线延腰线走向隐藏，正面看不到对开缝隙。

电机与传动布局：电机与行星减速机构同轴布置在机身中段，重心落在握持区附近，长时间使用手腕不易疲劳；输出端设六角快换接口，批头插入即锁止。

扭矩调节与离合结构：前端扭矩调节环通过齿纹与内部离合件联动，档位在环体旋转时逐级定位并触发对应指示灯；到达设定扭矩后离合打滑，避免小螺丝打花、大螺丝打不动。

电池与充电结构：内置可充电电池布置在握持段下方的配重区，平衡整机重心；充电接口设在机身底部并以胶塞封堵，接口区域独立于握持区，避免手握时误触。

批头接口与快换结构：批头座采用六角自锁结构，插入后由弹片卡住，单手即可更换批头；接口外圈设置防尘台阶，减少粉尘进入电机腔。

挂环与吊挂结构：顶部挂环与内部骨架一体连接，受力由结构件承担；挂环开口做大，便于穿挂绳与登山扣，工具在高处作业时可挂在腕上防止跌落。

三、样品制作

外观手板：数控加工分壳与铭牌件，软胶包覆区域按最终材质做双色件验证，检查整体比例、握持手感与指示灯开孔位置。

结构样机：三维打印外壳配金属骨架，装配电机、减速机构与扭矩环，测试按键手感、批头快换的顺滑度与扭力环定位精度。

功能样机：装入电池与控制板联调，实测三档扭矩输出、续航表现与连续工作温升，并验证高扭矩下机身不变形、批头不打滑。

机身采用笔形收腰造型，前端六角批头接口、中段六角立体铭牌、顶部大开口圆环挂孔，握持段双向弧度配软胶包覆与指槽，捏握与握拳都顺手，机身直径做细可伸入机柜与家具内部。前端齿纹扭矩调节环配红绿指示灯，精密档、常规档与手动档状态一眼可辨；顶部两组椭圆按键以拇指操作，按前按后对应正转与反转，接近手动工具的使用逻辑。整机内置可充电电池并将重心落在握持区，标配十余枚十字、一字、内六角与梅花批头及延长杆，顶部挂孔可挂墙、可穿挂绳固定在腰带或工具包上，适合精密电子装配、设备检修与家用家具组装。
