发动机金属油管｜逆向扫描测绘

本项目为发动机金属油管的逆向扫描测绘，发动机金属油管是细长的弯曲管件，一根管子上往往连着好几个空间弯，管端还有压装接头与密封锥面。它的作用是输送燃油或机油，走向必须严格贴合发动机舱的有限空间，弯一个角度不对就装不进去。原厂件停供后，常见做法是拿实物比着弯管，但批量一致性无法保证。项目对金属油管做逆向扫描测绘：采集完整走向数据，提取中心线并输出可批量生产的管件数模与弯管数据。

一、扫描测绘（数据采集）

管件固定：把油管按自由状态固定在支架上，避免夹持变形改变原有走向。

表面处理：金属表面反光强，先做显像处理，保证细管区域点云连续。

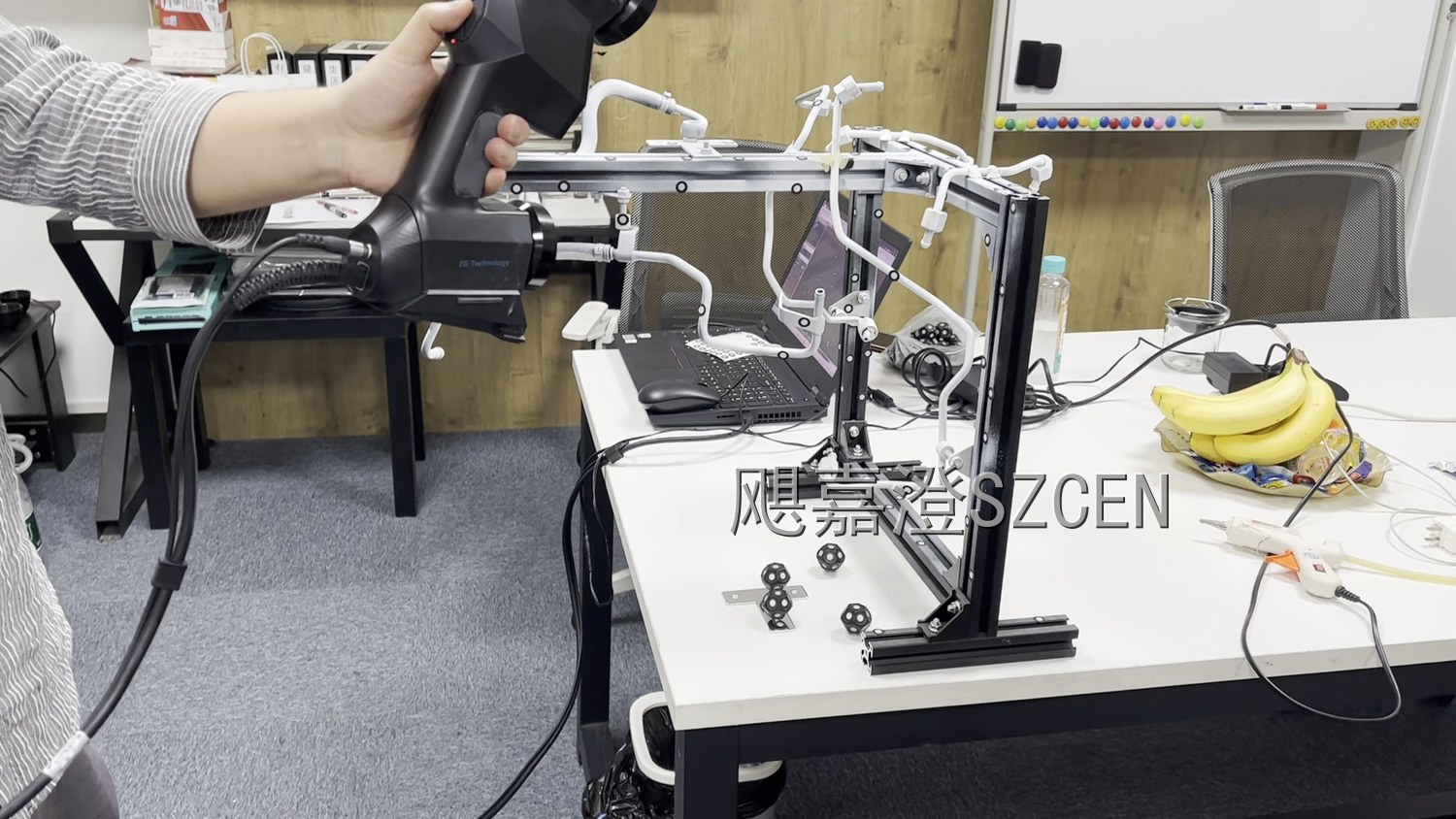

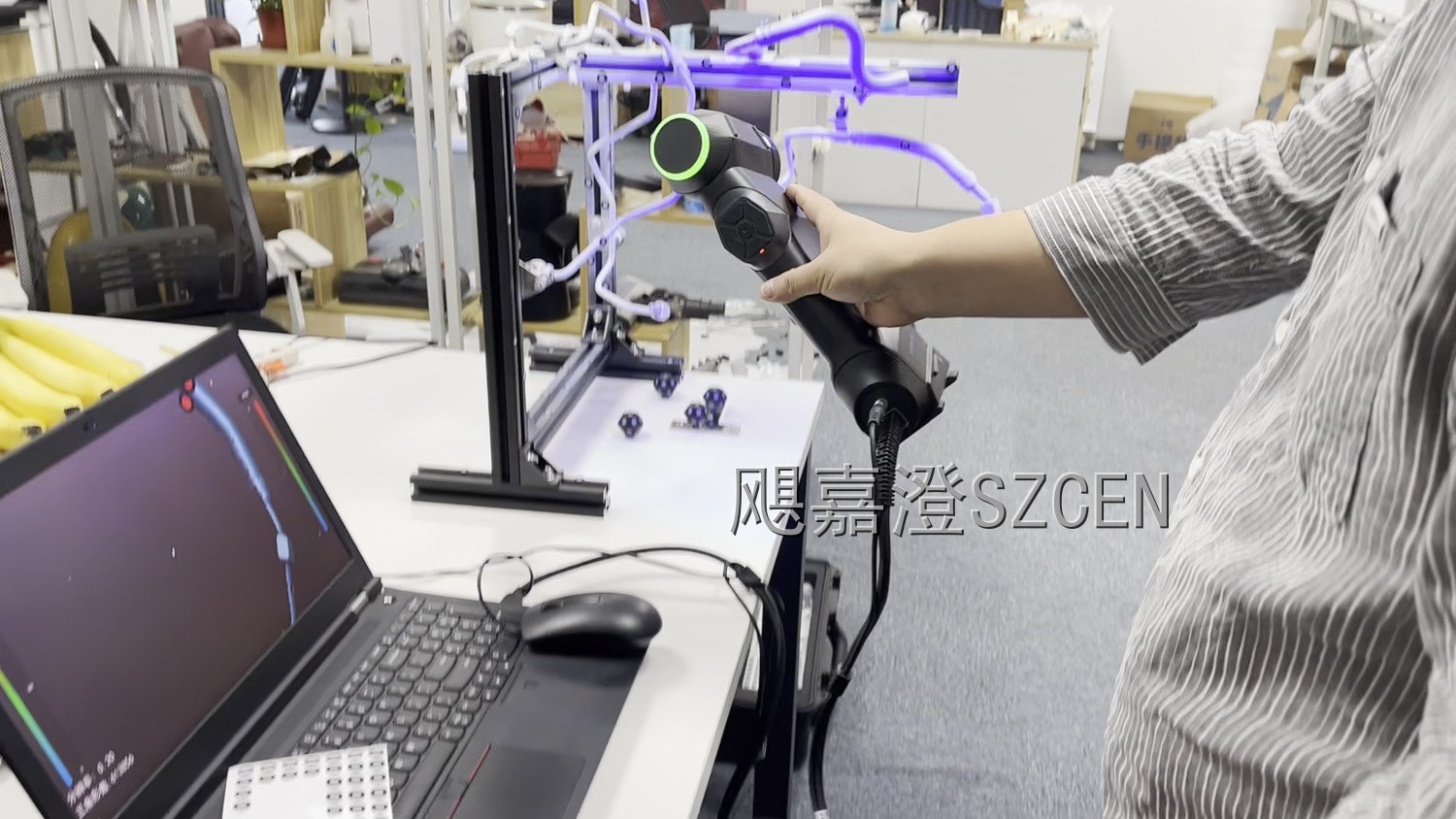

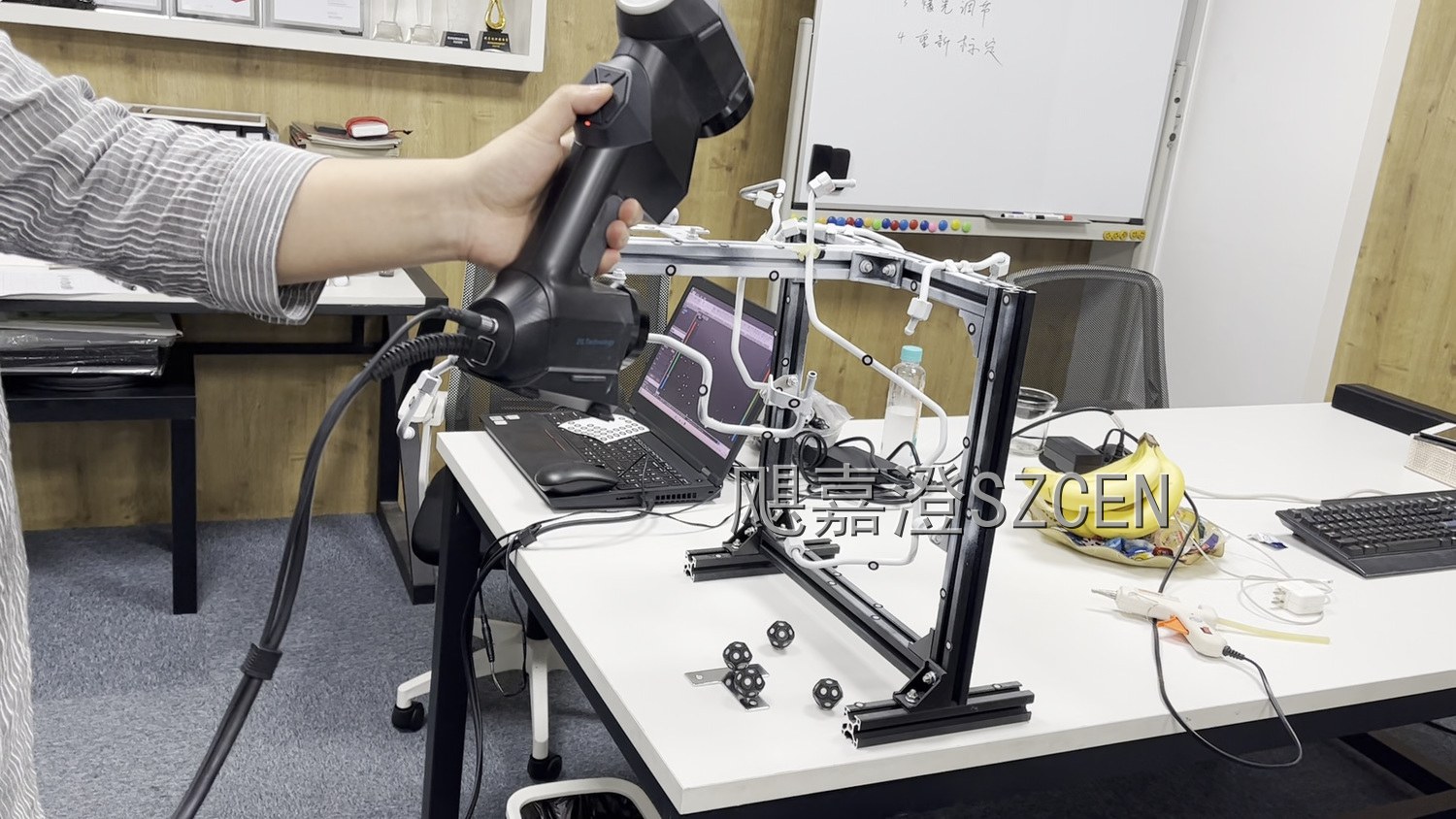

分段扫描：沿管身分段多角度扫描，弯位与焊缝区适当加密。

管端头加密：接头、密封锥面与螺纹区单独加密采集，作为端头还原依据。

安装位记录：支管夹位置与管夹间距逐处记录，为管束布置提供依据。

二、点云处理与三维建模

点云拼接与去噪：各段数据拼接后滤除支架与背景杂点，保留管身净数据。

中心线提取：按管径拟合提取管件三维中心线，量取各弯位的弯曲角度与半径。

走向还原：按中心线重建管件路径，检查是否与发动机舱空间存在干涉。

管径与壁厚：按实测管径与壁厚重建，保证流通截面与耐压能力与原件一致。

端头重建：接头、密封锥面与螺纹按实测还原，保证密封与拧紧扭矩要求。

弯管数据输出：按中心线推算每段直线长度、弯曲角度与旋转角，形成弯管加工参数。

三、模型校验与交付

走向比对：重建路径与点云中心线做偏差比对，确认弯位角度误差在允许范围。

空间校核：把管件放入发动机舱数模做装配校核，检查与周边件的安全间隙。

装配验证：管端接头与安装座做虚拟装配，核对锥面贴合与管夹位置。

试制样管：按弯管参数试制一根样管，上机实装验证走向与装配手感。

数据交付：交付管件三维数模、弯管加工参数与点云数据，可直接批量生产。

金属油管看着简单，实际难点全在空间走向上。项目先让油管按自由状态固定在支架上，避免夹持变形改变原本走向；金属表面反光强、先做显像处理，再沿管身分段多角度扫描，弯位与焊缝区加密，接头、密封锥面与螺纹区单独加密采集。建模时先拼接去噪，再按管径拟合提取三维中心线，量取每个弯位的弯曲角度与半径；按中心线重建路径后放进发动机舱数模做干涉校核，同时按实测还原管径壁厚与端头结构。最后把中心线换算成每段直线长度、弯曲角与旋转角，形成弯管加工参数，并试制一根样管上机实装。数模与弯管参数一起交付，批量一致性有保障。
