汽车发动机排气歧管｜逆向建模设计

本项目为汽车发动机排气歧管的逆向建模设计，排气歧管连接缸盖与排气系统，四根支管从法兰盘引出后要按严格的等长与走向汇合，曲面扭曲、空间走向复杂，普通测量手段几乎无法还原。原厂件图纸不外流，改型或备件生产都卡在画不出图这一步。项目对排气歧管做整体逆向：扫描完整外表面与法兰配合面，重建支管中心线与曲面，输出可直接用于铸造或焊接的数模。

一、扫描测绘（数据采集）

表面预处理：铸件表面粗糙且局部反光，先做显像处理，保证点云覆盖率。

整体扫描：把歧管固定在旋转台上分多站扫描，支管弯曲区适当加密。

法兰与孔位加密：法兰平面、螺栓孔、密封面单独加密采集，为装配精度提供依据。

支管内侧补扫：支管之间的缝隙与遮挡面从内侧补扫，避免拼接后出现数据断层。

焊接缝与接口记录：焊缝位置、管口直径与壁厚变化逐处记录，作为工艺还原依据。

二、点云处理与三维建模

拼接与对齐：各站数据拼接后按法兰平面与缸盖安装方向对齐到设计坐标系。

中心线提取：从点云提取四根支管的中心线，检查弯曲半径与等长关系。

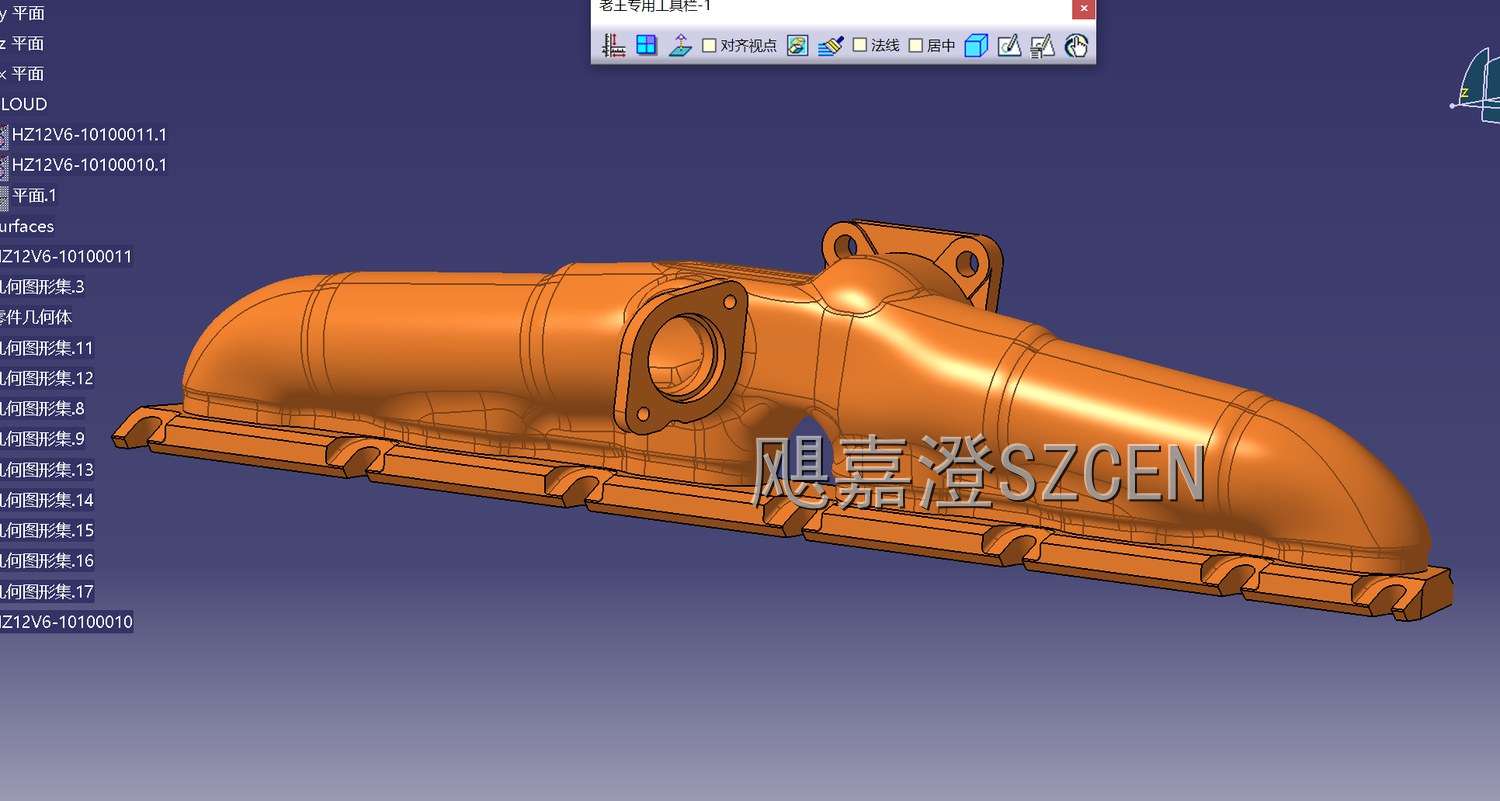

曲面重建：支管按中心线放样曲面，弯头区做过渡光顺，保证管内通道顺畅。

汇合结构还原：四管汇合处的内部流道按点云还原，避免出现台阶与尖角。

法兰重建：法兰平面、螺栓孔、密封凸台按实测重建，孔距与孔径按原件公差控制。

壁厚控制：按实测壁厚分布重建，兼顾铸造流动性，避免薄壁处浇不足。

三、模型校验与交付

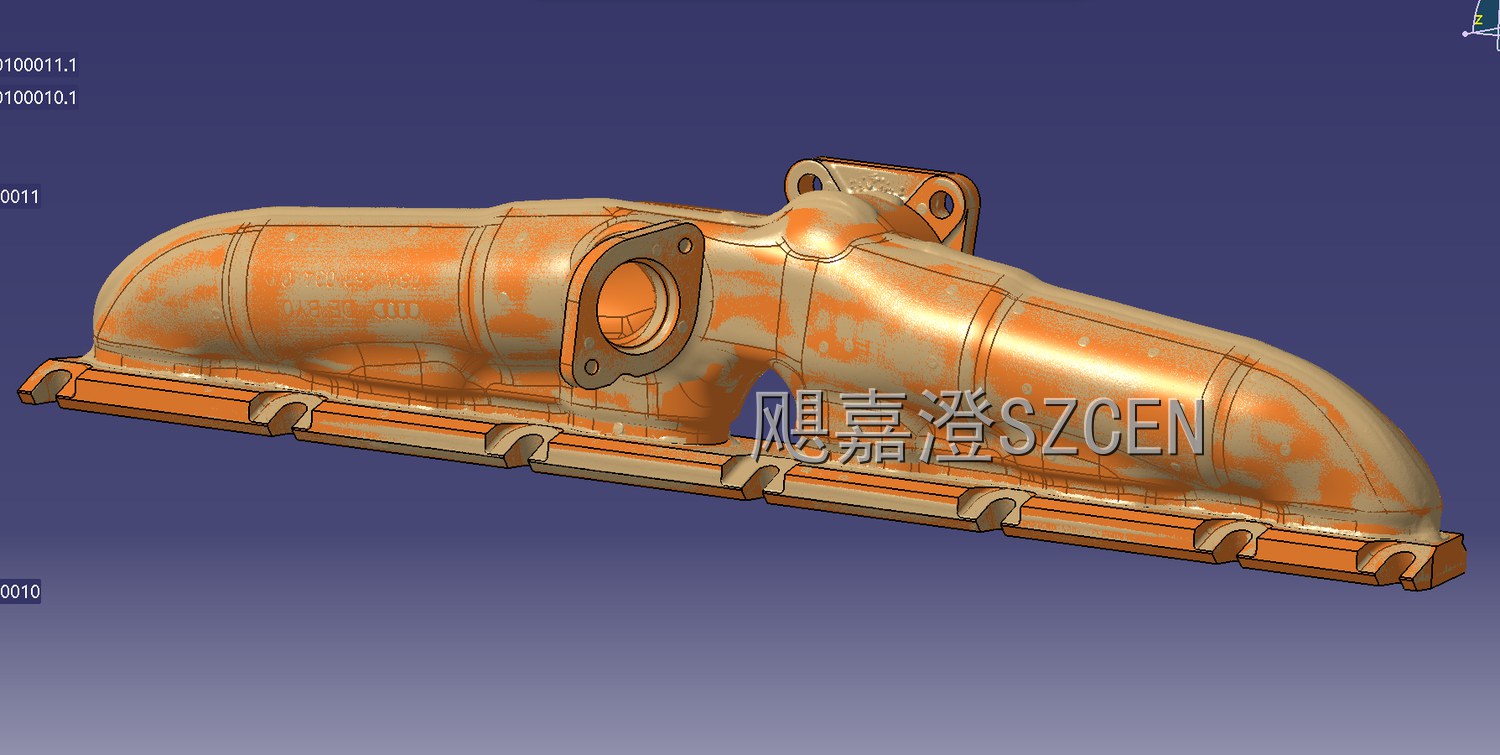

偏差比对：重建模型与原始点云做整体偏差比对，输出偏差图谱确认曲面精度。

通道检查：检查管内流道是否顺滑连续，确认没有台阶、缩口与尖角。

装配验证：法兰与缸盖配合面做虚拟装配，核对孔位对中与密封面贴合。

工艺对接：按铸造或焊接工艺核对分型方向与拔模斜度，直接对接生产。

数据交付：交付三维数模、点云数据与偏差报告，可直接用于开模或焊接胎具制作。

排气歧管的难点是形状全靠空间走向撑着。测绘阶段先把铸件做显像处理，再放到旋转台上分多站扫描，支管弯曲区加密；法兰平面、螺栓孔与密封面单独加密采集，支管之间的遮挡面从内侧补扫，保证拼接后不出现数据断层。建模阶段按法兰平面与缸盖安装方向对齐，先从点云里提取四根支管的中心线，核对弯曲半径与等长关系，再按中心线放样曲面、弯头区做过渡光顺，四管汇合处按点云还原内部流道。最后做整体偏差比对，检查管内通道够不够顺滑，法兰与缸盖虚拟装配一遍确认孔位居中。数模可以直接拿去开模或做焊接胎具。
