洗地机｜湿式滚刷洗拖一体清洁设备外观与结构设计

本项目为洗地机的整机产品设计，面向硬质地面与短绒地毯的湿式清洁场景，把扫、吸、洗、拖四步合并成一次推拉。以往洗地机多为圆柱机身加手柄直接拼接，清水箱与污水箱叠在一起、开盖位置别扭，滚刷与喷淋的关系看不出来，用户不知道水从哪来、脏水去哪。项目重新梳理从手柄到滚刷的整个竖向形体，把清水箱、污水箱与电机仓分层安置，让水路上的每一段都在外观上有迹可循。

一、外观设计

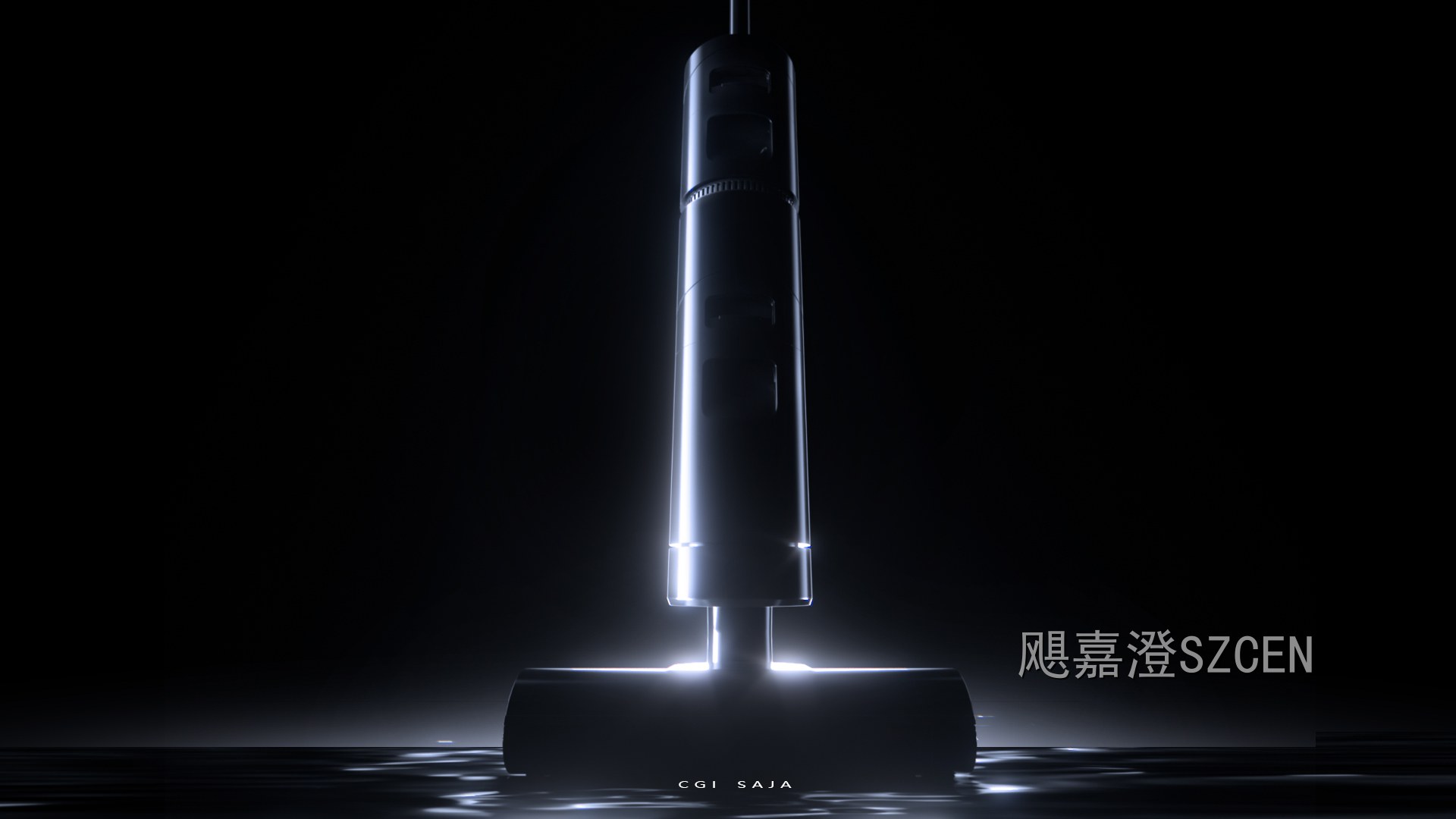

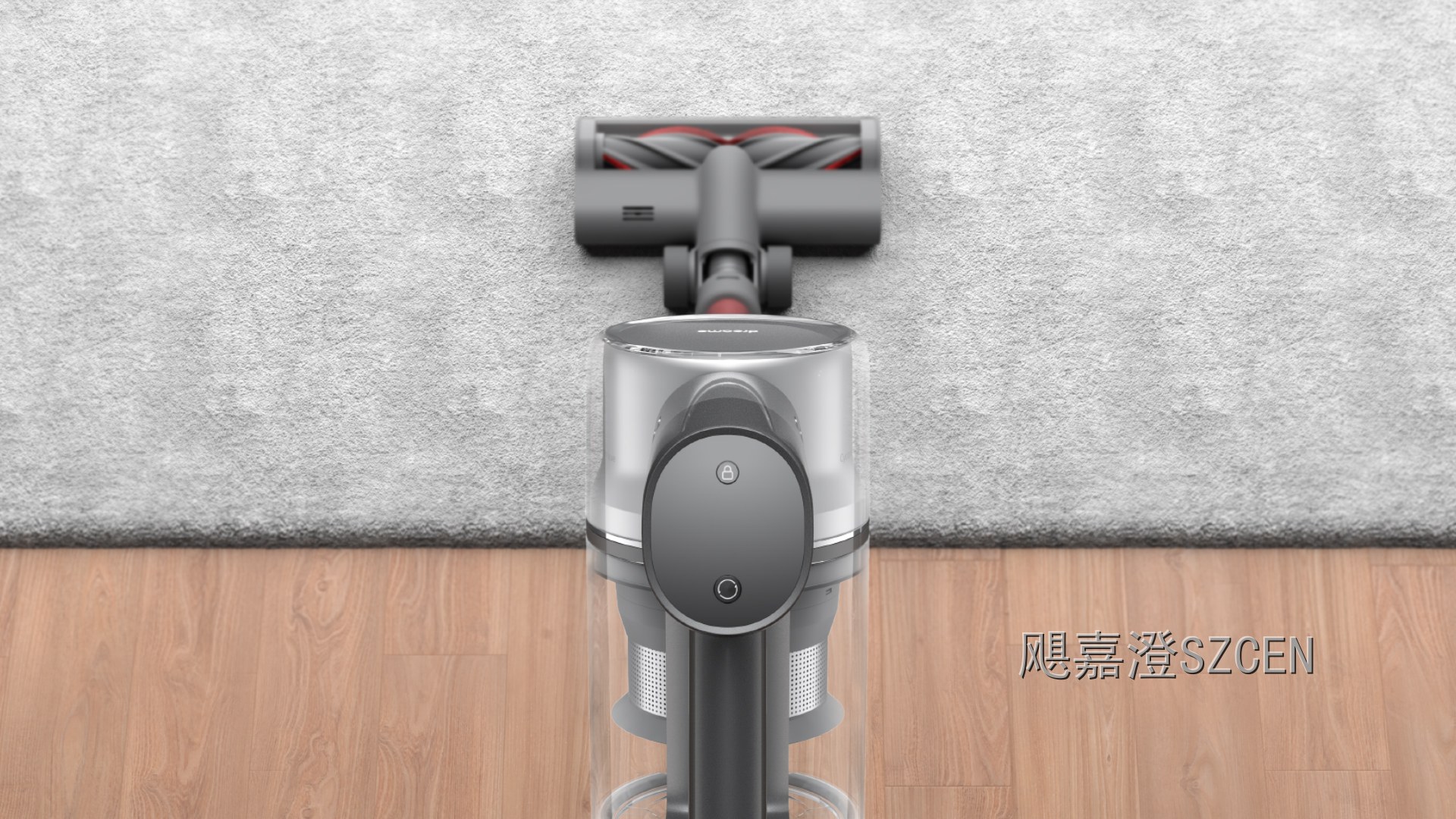

整机构型：采用直线立柱加低矮地刷的立式构型，手柄在顶部挑起、机身竖向收窄、地刷贴地摊平，整体姿态稳定，推行时重心落在滚刷上方。

水箱可视化：清水箱与污水箱皆为透明件，外面留出清晰的液位面，用户站着就能看出清水余量与污水程度，不用开盖确认。

机身分色：主体用深灰哑光配少量浅灰装饰面，透明水箱与深灰机身形成材质对比，脏污部位集中在刷头区不外扩。

操作区：手柄握位做内凹握槽，按键集中布置在拇指可及的正面位置，喷水键与自清洁键用形状区分，盲按也能分辨。

地刷造型：地刷上盖低矮平直，前端做贴边收口，滚刷半露在视窗内，能看见刷毛接触地面的状态。

二、结构设计

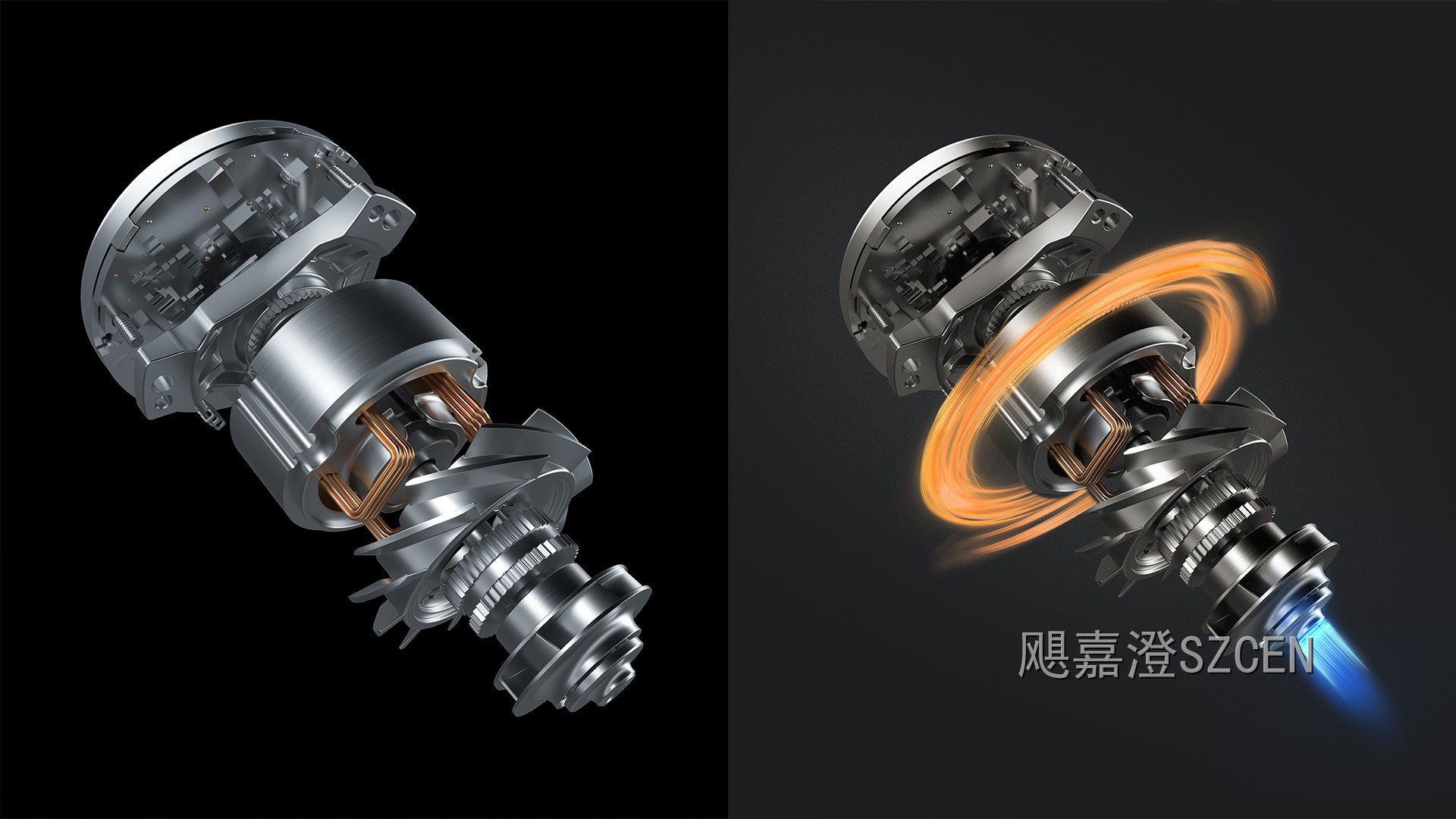

干湿分仓：机身内部按清水箱、电机与污水箱三段竖向分层，清水在上、污水在下，靠重力自然回收，减少抽吸负担。

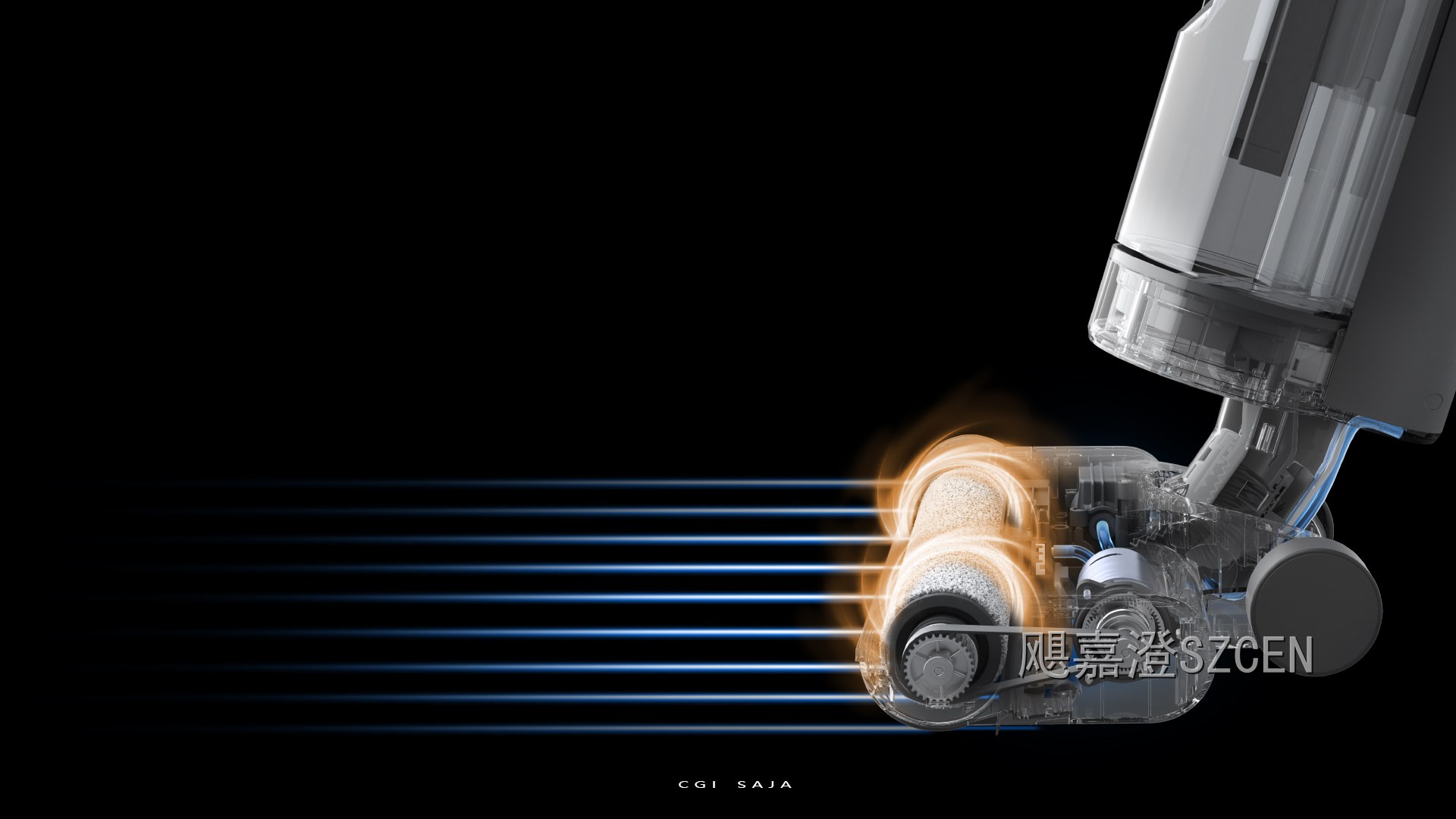

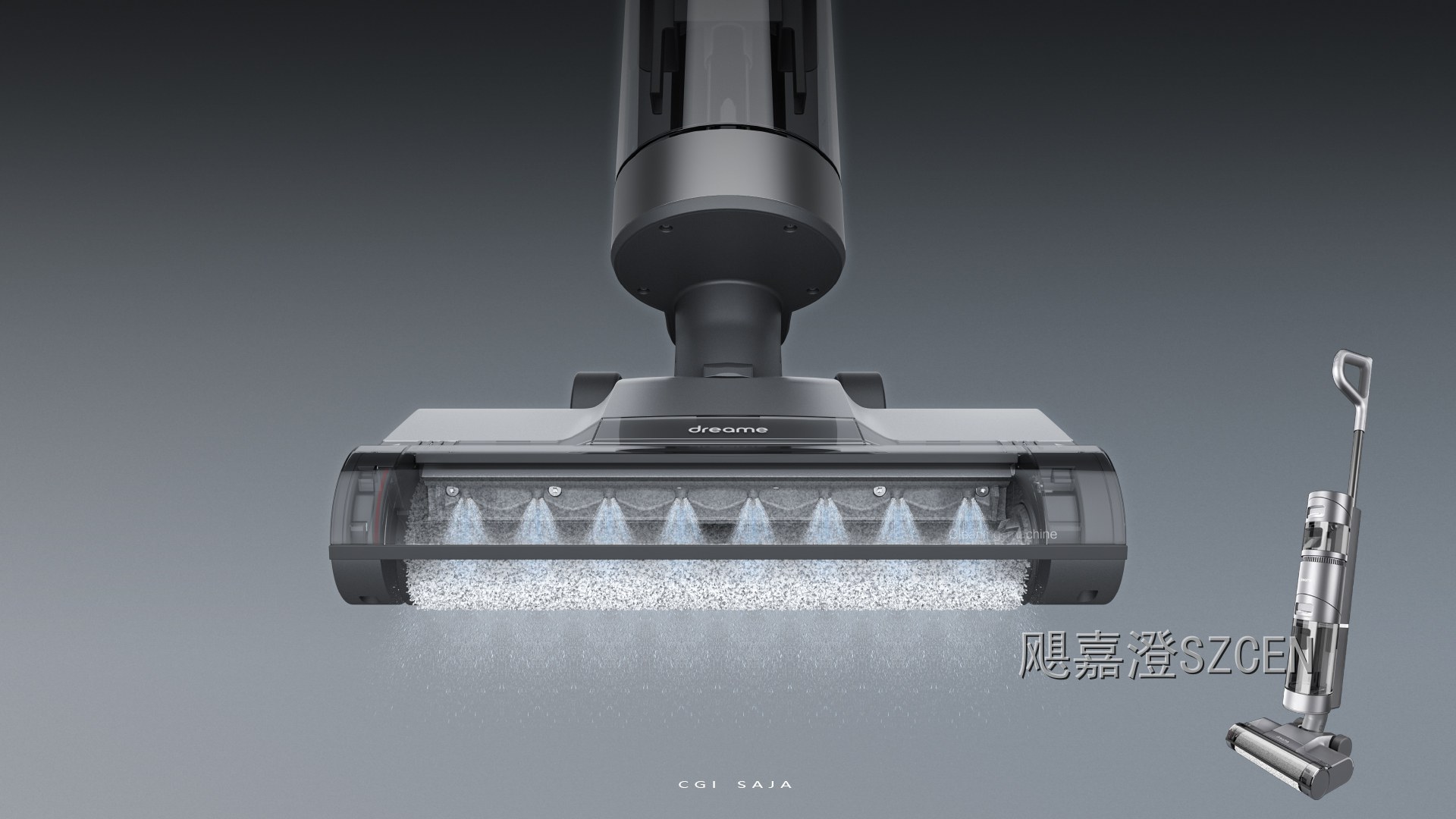

水路走向：清水经水管送到刷头上方的喷淋口，均匀浸润滚刷后由刮条挤出，污水沿刷头后侧被气流吸回污水箱，路径短、不易积存。

滚刷刮条：滚刷后方设刮条紧贴刷毛，边刮边吸，把挤出的污水即时带走，避免脏水在地面二次拖拽。

水箱快拆：清水箱与污水箱各自独立抽出，提手位按手型做出握位，装满水也能单手拎起，倒水时不洒不外漏。

地刷抬升：刷头与机身之间用可回转关节连接，配合抬升结构，机器可以立在原地不倒，中途接电话不用找地方靠。

自清洁风道：底座模式下滚刷高速旋转配合喷淋自清洗，脏水沿污水道排出，风道内壁圆滑过渡防止毛发堆积。

三、样品制作

外观手板：数控加工机身立柱、手柄、双水箱透明件与地刷外壳，按深灰哑光与透明件分色处理，验证整机比例、液位可视效果与握持手感。

结构样机：装配水路、刮条与吸水风道，做地面泼水实测，验证清水浸润均匀度、刮条贴合度与污水回收效率。

功能样机：装入电机、水泵、电池与控制板，测试自清洁效果、续航、噪音与污水箱密封性，验证长期使用的可靠性。

整机以竖直线条立住形体，手柄在顶、水箱在中、地刷在底，重心压在滚刷上方，推起来省力、停下来能自立。清水箱与污水箱做成透明可视，液位一眼清楚；滚刷、刮条与吸水风道串成一条短水路，脏水即时带走不二次拖地。
