家具塑料连接件｜逆向扫描测绘建模设计

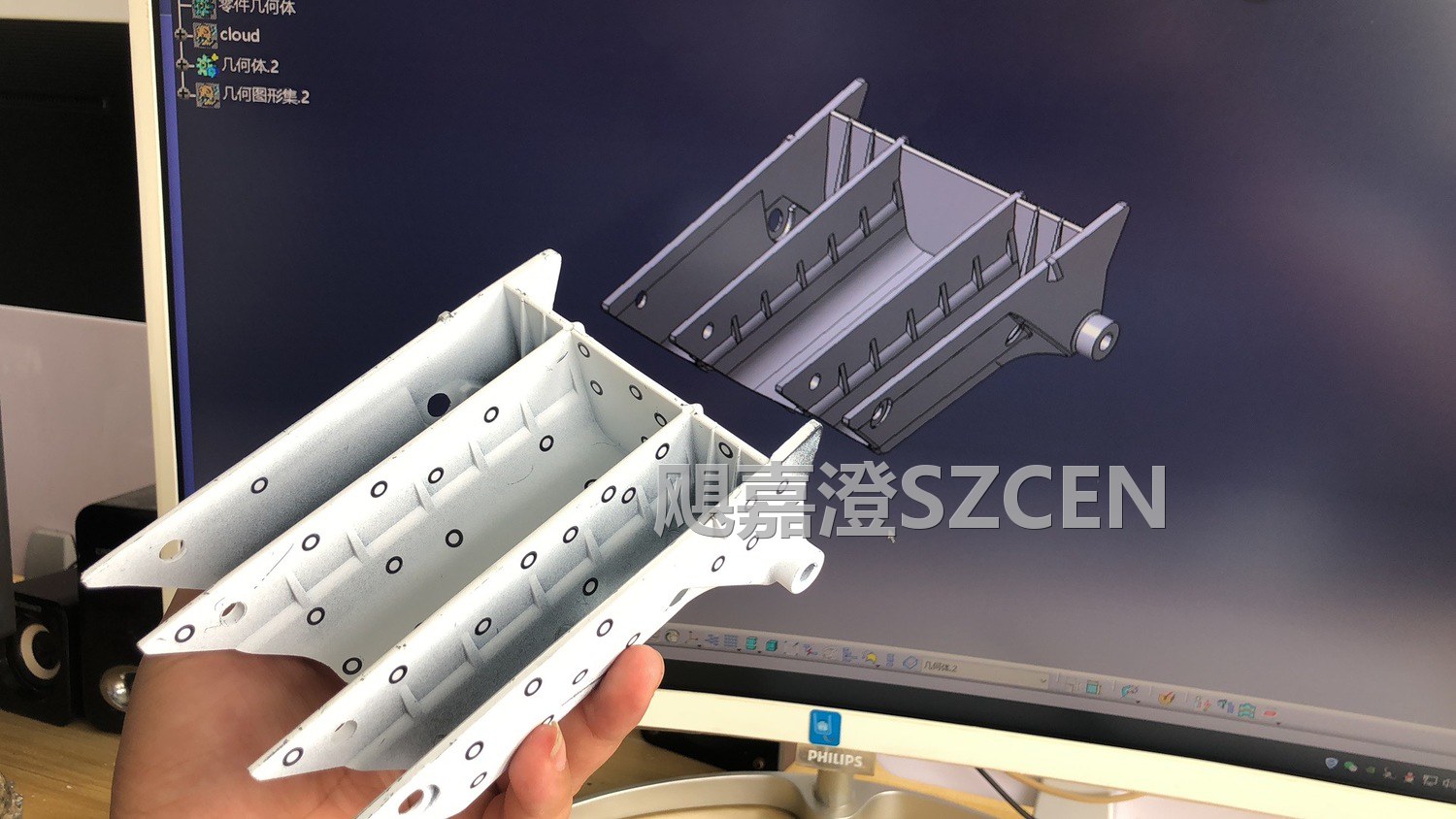

本项目为家具塑料连接件的逆向扫描测绘建模。连接件是柜体、层板与框架之间的承力与定位部件，靠插接与卡扣完成组装，同时承担垂直方向的载荷。这类连接件多为注塑成型，内部靠加强筋与网格结构获得刚度，外部则要与板材开槽严密配合。原供应商停产或改型后配件不再供应，单靠实物难以复制。项目对该连接件做逆向测绘，重建加强筋与卡扣模型。

一、扫描测绘（数据采集）

实物检视与尺寸记录：量取连接件总长、宽度、厚度与插接槽尺寸，记录卡扣位置与数量。

表面处理：注塑件表面哑光，对局部高光区域喷涂薄层显影剂，保证扫描数据连续。

内外双面扫描：先扫正面装配特征，翻转后扫背面的加强筋与网格结构，深腔部位换角度补扫。

卡扣与插槽加密：卡扣的弹性臂、插接槽与定位台阶换小视场模式加密扫描。

数据拼接与检查：按定位特征把正反面点云拼合，检查壁厚一致性与加强筋完整性。

二、点云处理与三维建模

去噪与精简：滤除背景杂点，按曲率自适应精简，保留卡扣与加强筋棱线。

外形曲面重构：按点云重建外轮廓与插接面，保证与板材开槽配合严密。

加强筋还原：内部网格与加强筋的走向、高度与根部圆角按实测重建。

卡扣结构与配合设计：弹性臂的长度、厚度与扣合量按实测还原，留出装配变形空间。

装配关系校核：模拟与板材、配合件的装配，检查插接深度与扣合可靠性。

参数化整理：把关键尺寸整理为可驱动参数，便于不同柜体规格派生。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体比对，插接面与卡扣区重点复核，输出偏差图谱。

虚拟装配：连接件与板材做虚拟插接，检查配合间隙与扣合量是否合理。

壁厚与强度校核：抽取关键截面核对壁厚与加强筋布置，保证承力时不塌陷。

二维出图：输出工程图，标注关键尺寸、公差与材质要求，可直接开模注塑。

数据交付：交付三维数模、点云数据与偏差报告，便于规格扩充与备件生产。

家具连接件看着不起眼，却是"承力 + 定位"双重要求的零件。项目先量取插接槽尺寸与卡扣位置，再对注塑件高光处补显影剂，正反两面分别扫描：正面采集装配特征，翻转后采集背面的加强筋与网格，深腔部位换角度补扫；卡扣的弹性臂与插接槽用小视场模式加密，保证扣合量能准确还原。建模阶段重建外轮廓保证与板材开槽严密配合，内部网格与加强筋按实测还原，卡扣的变形空间一并留出。最后做虚拟插接验证扣合可靠性。
