高压清洗机｜手推式燃油清洗设备外观与结构设计

本项目为手推式燃油高压清洗机整机产品设计，面向庭院地面、车辆清洗、外墙与设备保洁等户外重度清洗场景。传统燃油清洗机多为裸露发动机加简易推车的拼装形态，管件外露杂乱、收纳功能缺失、推拉与停放不稳，整机缺乏统一的设计语言与品牌识别。项目结合燃油动力设备结构、户外作业人机工学与整机收纳需求，完成外观重塑、车架集成与软管收纳结构开发，兼顾推行稳定、动力散热、收纳便捷与量产可行性。

一、外观设计

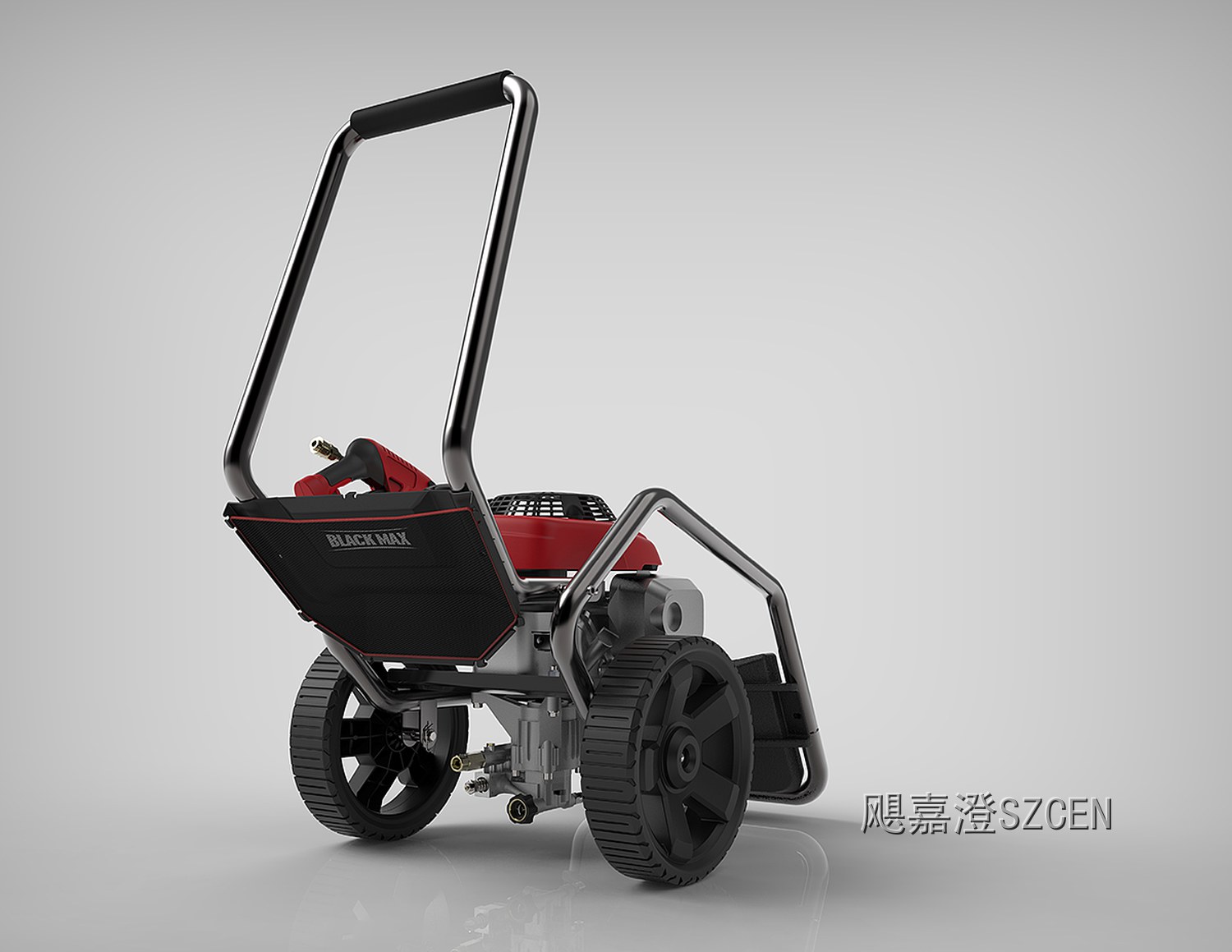

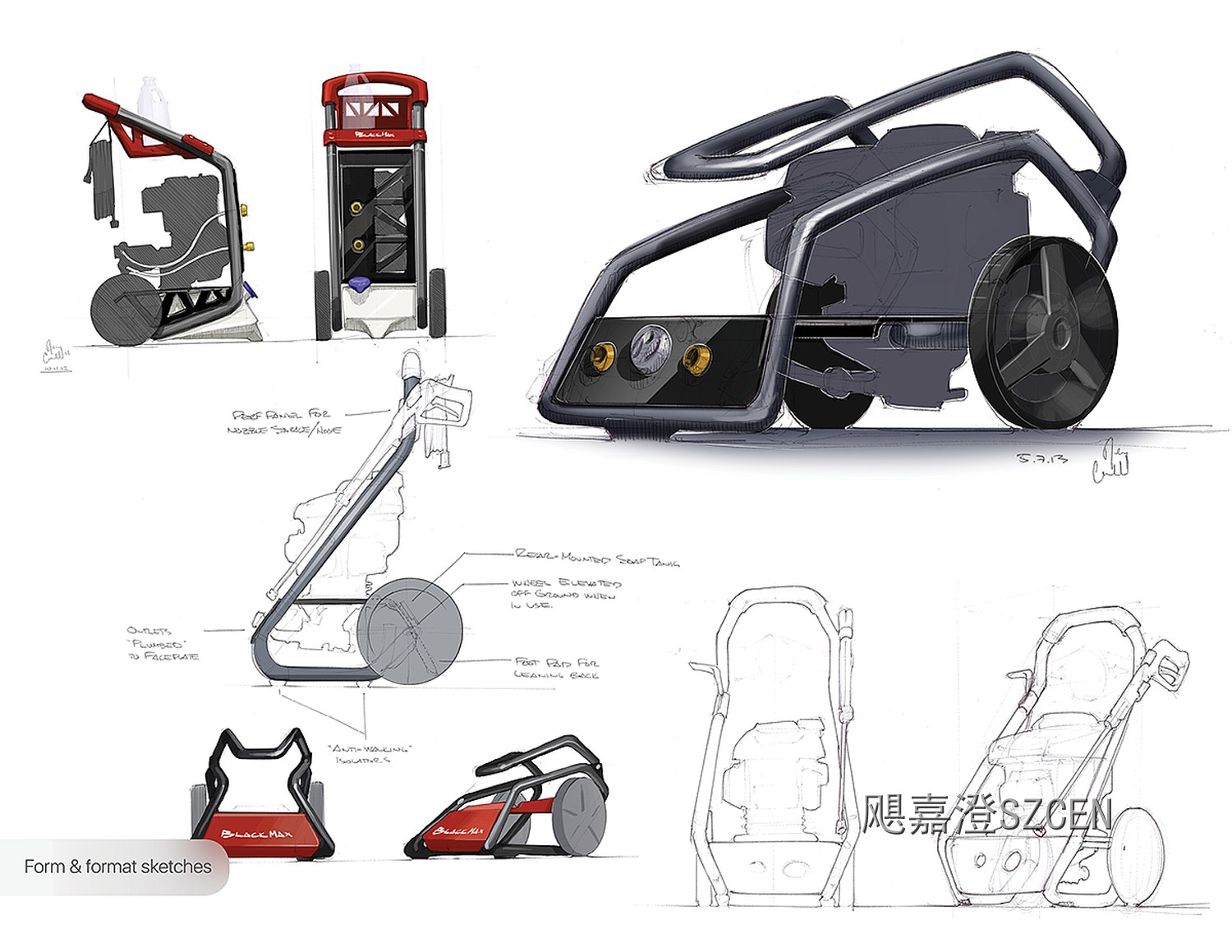

整机造型：采用管框包裹式推车造型，黑色管件框架勾勒出连续的前倾轮廓，顶部覆盖红色发动机罩，控制面板以黑色斜切面收在框架前部，三色关系清晰，视觉重心低，呈现燃油设备的动力感与专业感。

控制面板与前脸：前部黑色斜切面板作为整机视觉焦点，集成五合一喷嘴转盘、压力表与快接出水口，黄色金属接头作为功能性点缀，操作区与外观面合二为一，用户俯身即可读数与换挡。

发动机舱与品牌区：顶部红色发动机罩配金属油箱盖，与黑色框架形成强对比；罩体侧面预留品牌与参数标识区，机身框架前端预留型号铭牌位，识别简洁直接。

行走与支撑：配置大直径带花纹免充气轮，后部设置落地支撑脚，推行时重心靠后、停放时形成稳定支撑；轮辐采用放射状加强造型，兼顾视觉力量感与结构刚性。

软管收纳与收纳形态：顶部集成网状盖板软管收纳箱，通过弹力绳环绕固定软管与喷枪，网板可快速泄水避免积水；把手支持下翻折叠，整机可立式收纳，显著压缩存放占地。

材质工艺：主车架为钢管弯折焊接后静电粉末喷涂，发动机罩与控制面板采用高强度工程塑料注塑成型，轮组为免充气塑料一体成型，支撑脚包覆橡胶减振垫，表面整体磨砂处理，耐油污、抗划伤。

二、结构设计

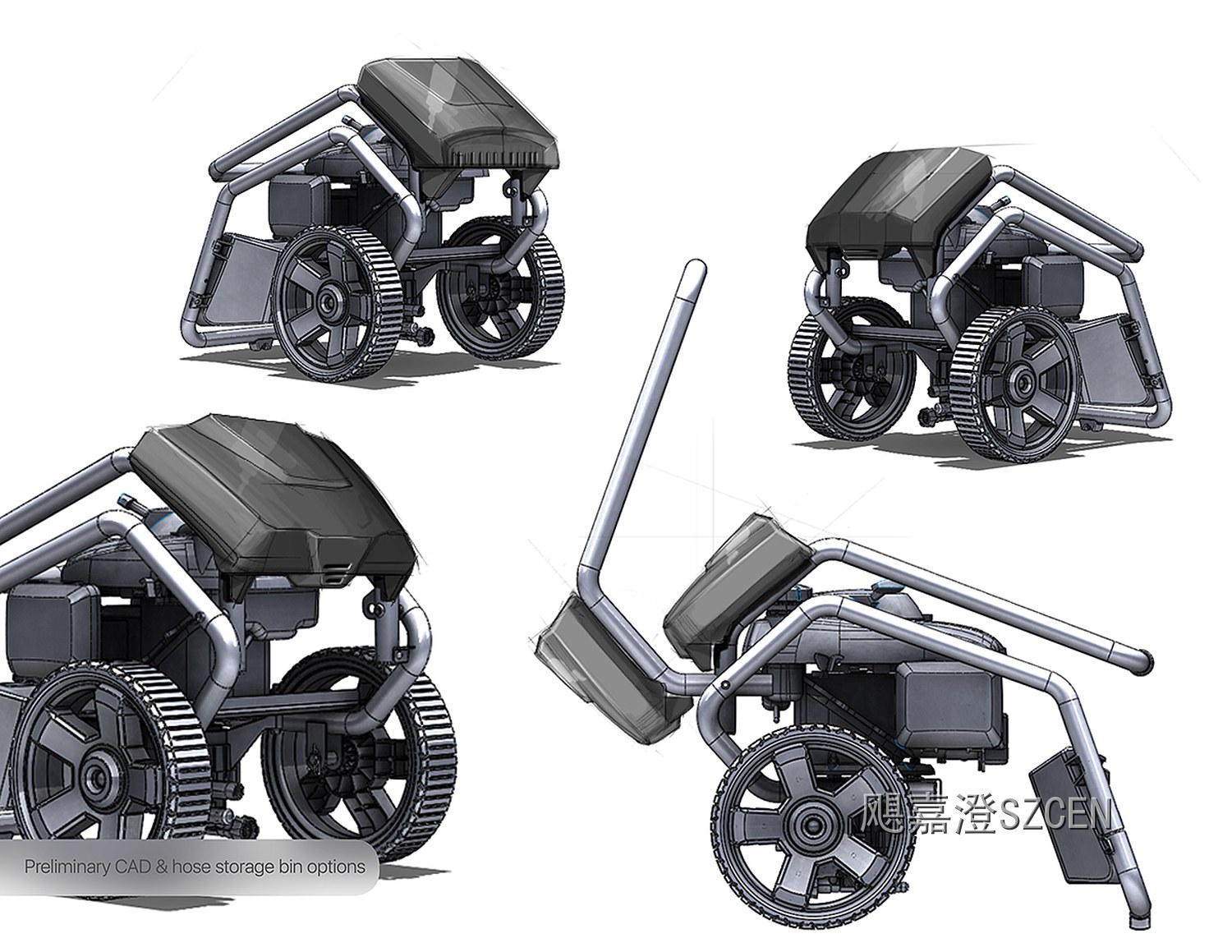

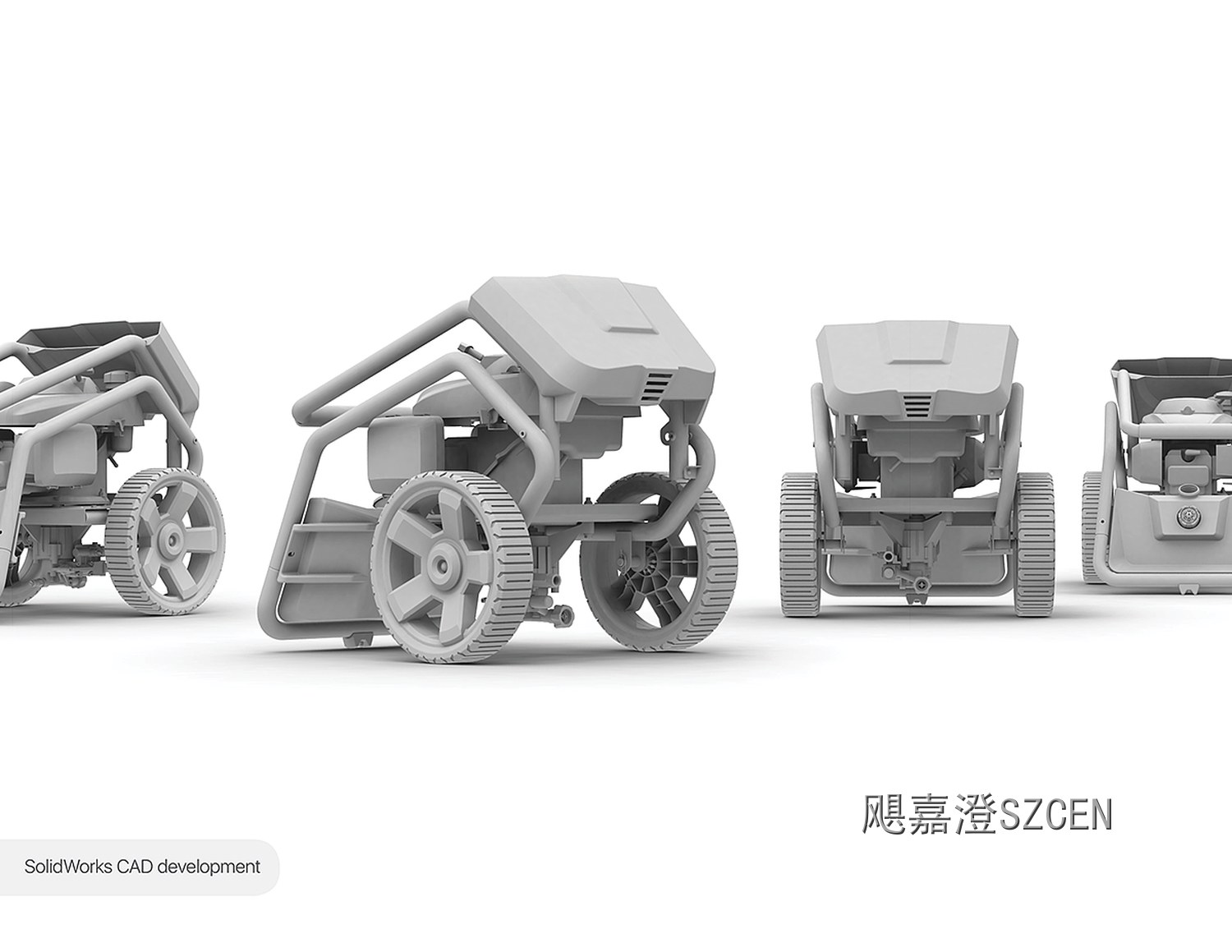

管框式车架结构：主框架由钢管弯折后一体焊接成型，形成对发动机与泵体的包裹式保护，受力沿管件传递分散；框架前部兼作把手与防撞护杠，提升整机抗跌落与抗磕碰能力。

折叠与收纳结构：上把手通过转轴铰接，可向下翻折贴合机身；收纳箱与框架共用连接点，折叠后整机呈窄长直立形态，便于车库角落存放与运输装载。

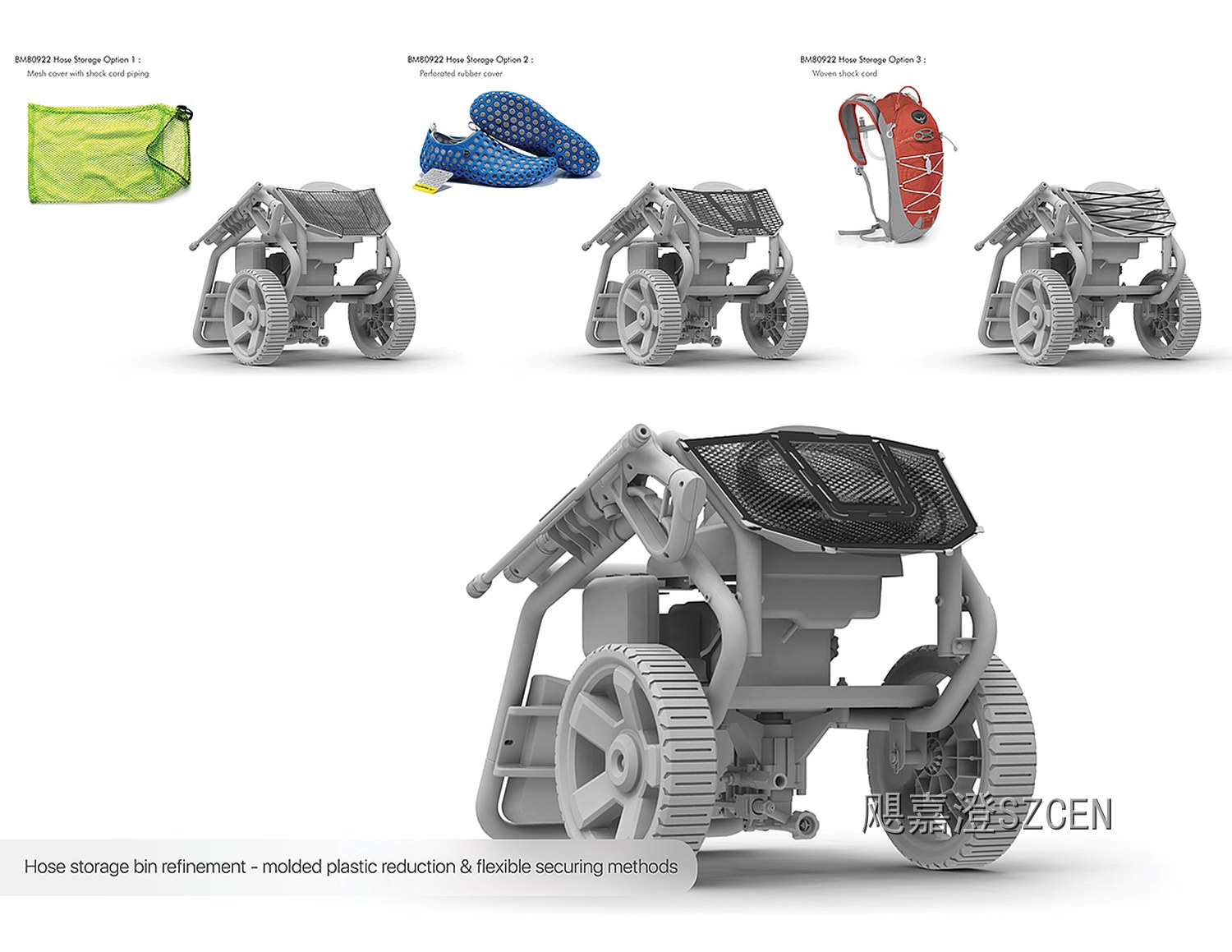

软管收纳结构：顶部收纳箱由网板盖、框架与弹力绳组成，弹力绳绕线压紧软管；网板采用网格结构，作业后残余水可直接泄出，避免箱体积水与霉变；网板边缘设卡扣，免工具开合。

轮组与减振结构：大直径轮一体注塑成型，轮辋放射状加强筋提高承载刚性，轴心贯穿式安装便于更换；支撑脚底部包覆橡胶垫，吸收发动机运转振动并防止整机位移。

动力安装与散热结构：发动机与高压泵经减振座固定于底板，四周预留进风与排风间隙，形成贯通式散热通道；进水口与出水口采用快速接头，泵体与框架之间预留检修空间，日常维护免拆整机。

面板集成结构：控制面板一体注塑，喷嘴转盘、压力表与接头均以卡扣与卡槽定位安装，装配免螺钉；面板背面设置走管槽道，规整软管与线路，防止管件相互干涉磨损。

三、样品制作

外观手板：数控加工控制面板、发动机罩与收纳箱盖，喷涂上色，验证整机比例、配色关系与框架走向。

结构样机：弯管焊接车架配三维打印或小批量注塑外壳件，装配轮组、支撑脚与收纳机构，测试折叠铰链寿命、轮组承重与框架刚性。

功能样机：装入发动机与高压泵，连接软管与喷枪联调，测试额定压力出水、连续作业振动、机身温升与收纳状态下的稳定性。

整机采用管框包裹式推车结构，黑色钢管框架搭配红色发动机罩与黑色控制面板，动力感与专业感突出。前部面板集成五合一喷嘴转盘、压力表与快接出水口，操作直观；顶部网状收纳箱以弹力绳固定软管与喷枪，网板泄水防积水，把手可下翻折叠，收纳后呈窄长直立形态。大直径免充气花纹轮配合落地支撑脚，推行省力、停放稳定；发动机与高压泵经减振座安装，四周预留贯通散热通道，保障连续作业稳定。车架为钢管弯折焊接后静电粉末喷涂，外壳件为工程塑料注塑，耐油污、抗磕碰，适合庭院地面、车辆与设备保洁等户外重度清洗场景。
