手持激光焊接机｜千瓦级激光焊接设备整机外观与结构设计

本项目为千瓦级手持激光焊接机整机产品设计，面向钣金加工、厨具卫浴、门窗幕墙与汽车配件等薄板焊接场景。同类手持激光焊设备多由钣金机箱临时拼装：操作面板侧挂或外置、屏幕角度不可调、焊枪与线缆作业后无处归置、散热开口随意开孔，整机看起来像装激光器的柜子而非一件设备。项目结合激光工艺安全规范、水冷循环与线缆管理的实际要求，完成整机外观重塑、操作台重构与线缆焊枪收纳设计，兼顾操作可见、散热可靠、推行灵活与车间观感。

一、外观设计

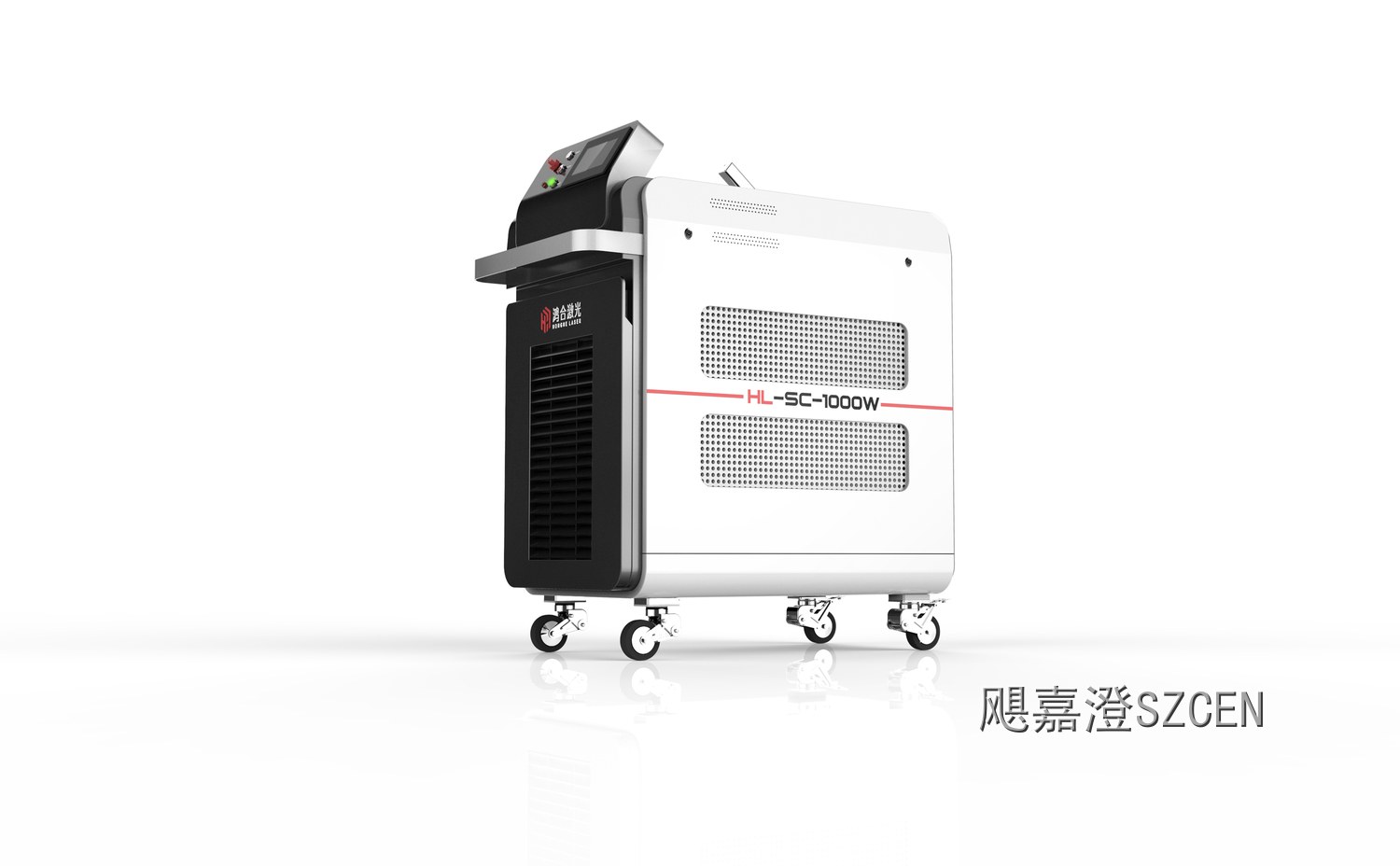

整机造型：采用长方体移动机柜造型，白色主体搭配深灰顶盖与功能面板，直线条配大圆角过渡，块面切割克制，整体干净利落，呈现精密设备应有的整洁感。

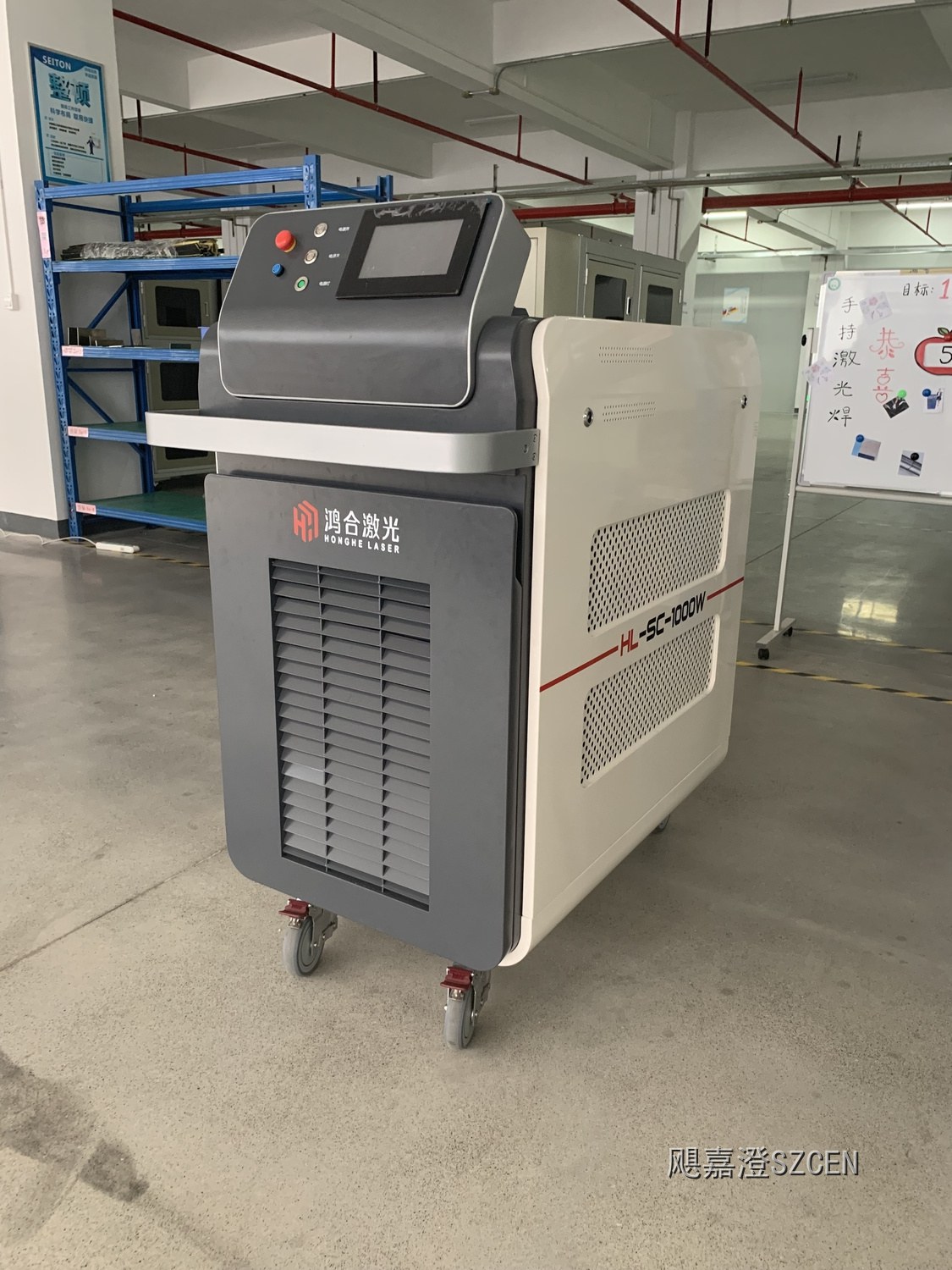

操作界面：顶部集成倾斜操作台，触摸屏、指示灯、按钮与急停开关按操作顺序排列，倾角按站立操作视线设定，不用弯腰；操作台做内凹包边，屏幕不易被工具磕碰。

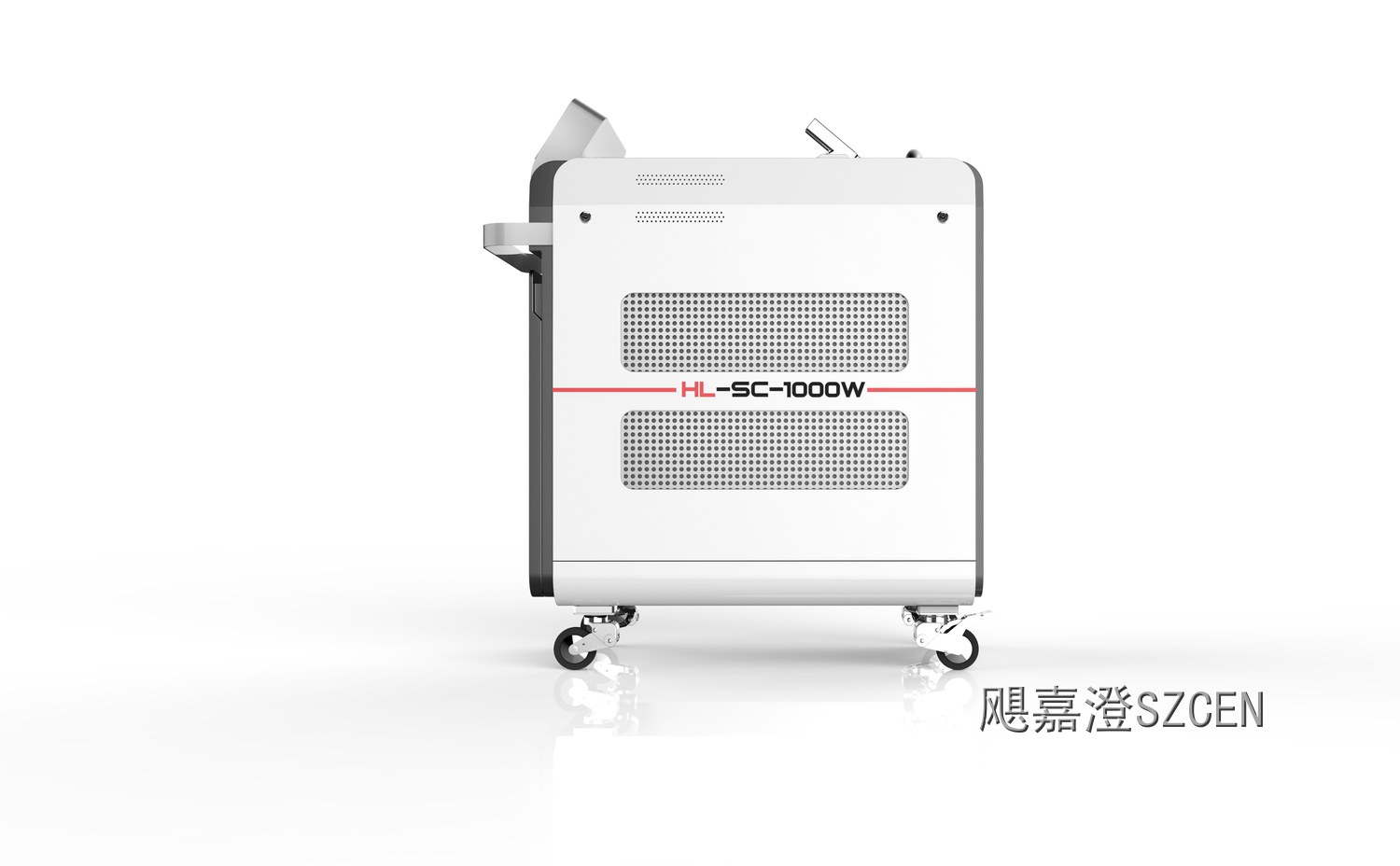

散热面语言：机身侧面用矩阵网孔阵列，正面与顶盖用横向格栅，两种开孔语言分别对应进风与排风区，开孔规律、边界整齐，把散热面做成整机造型的一部分。

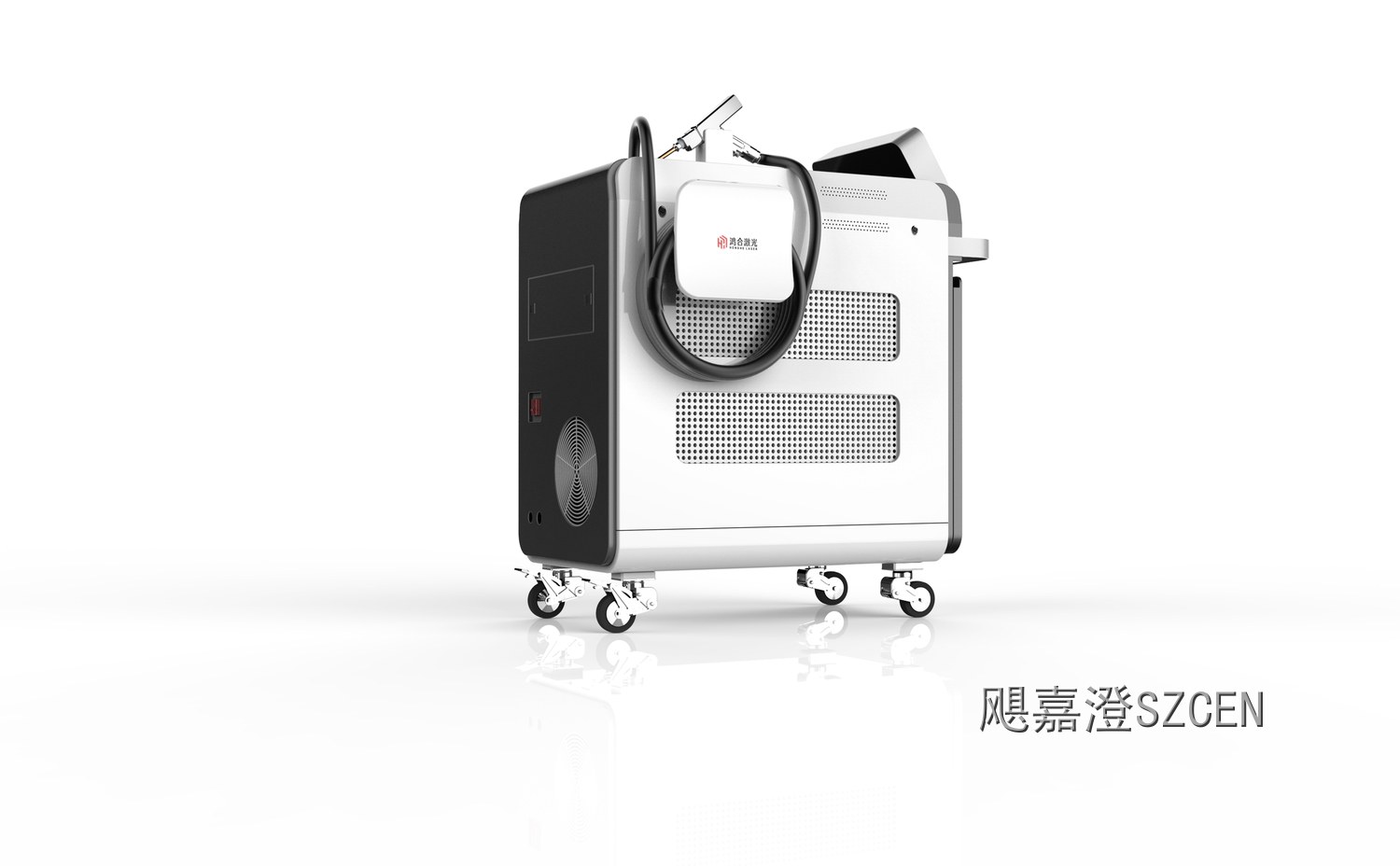

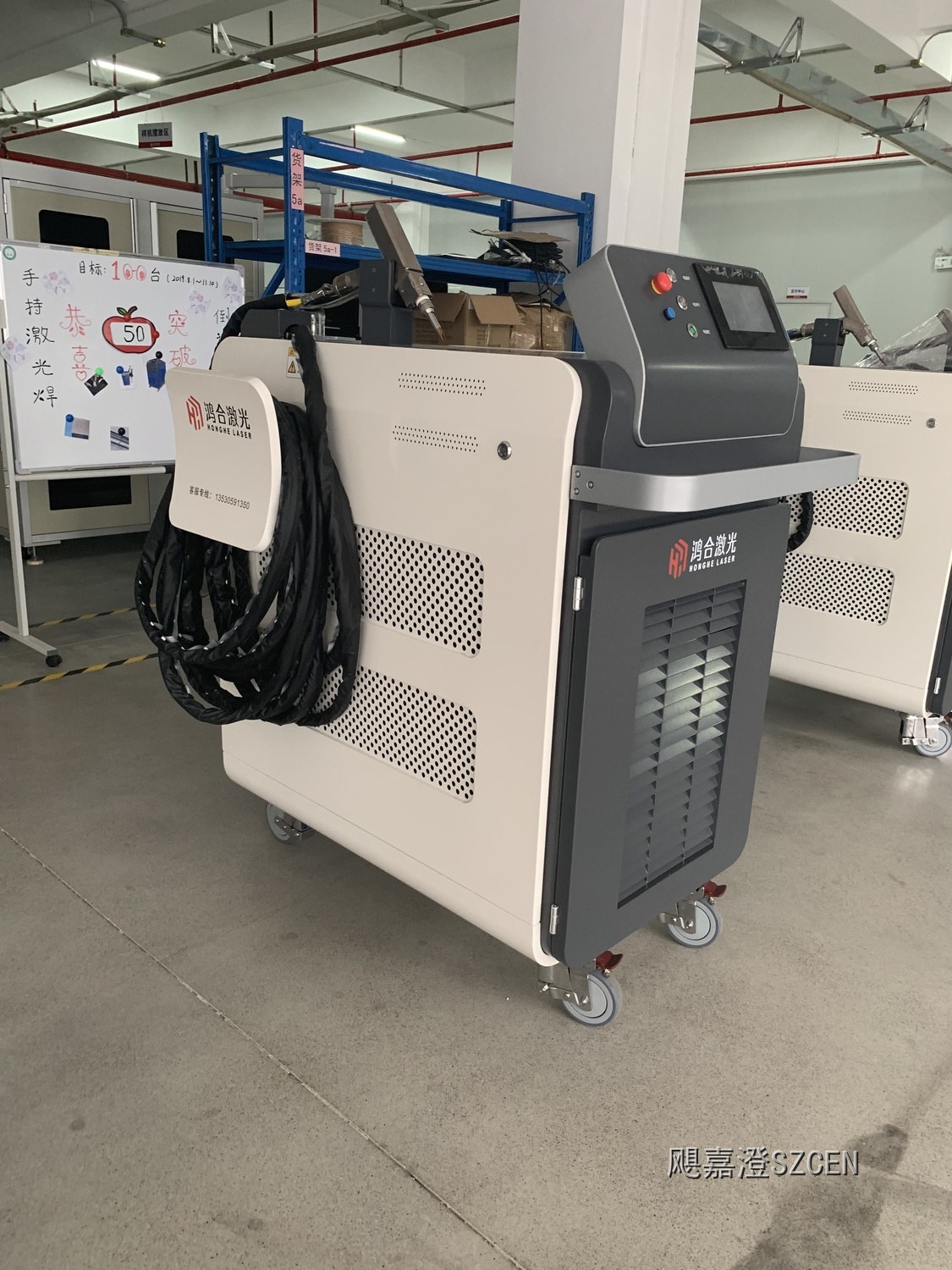

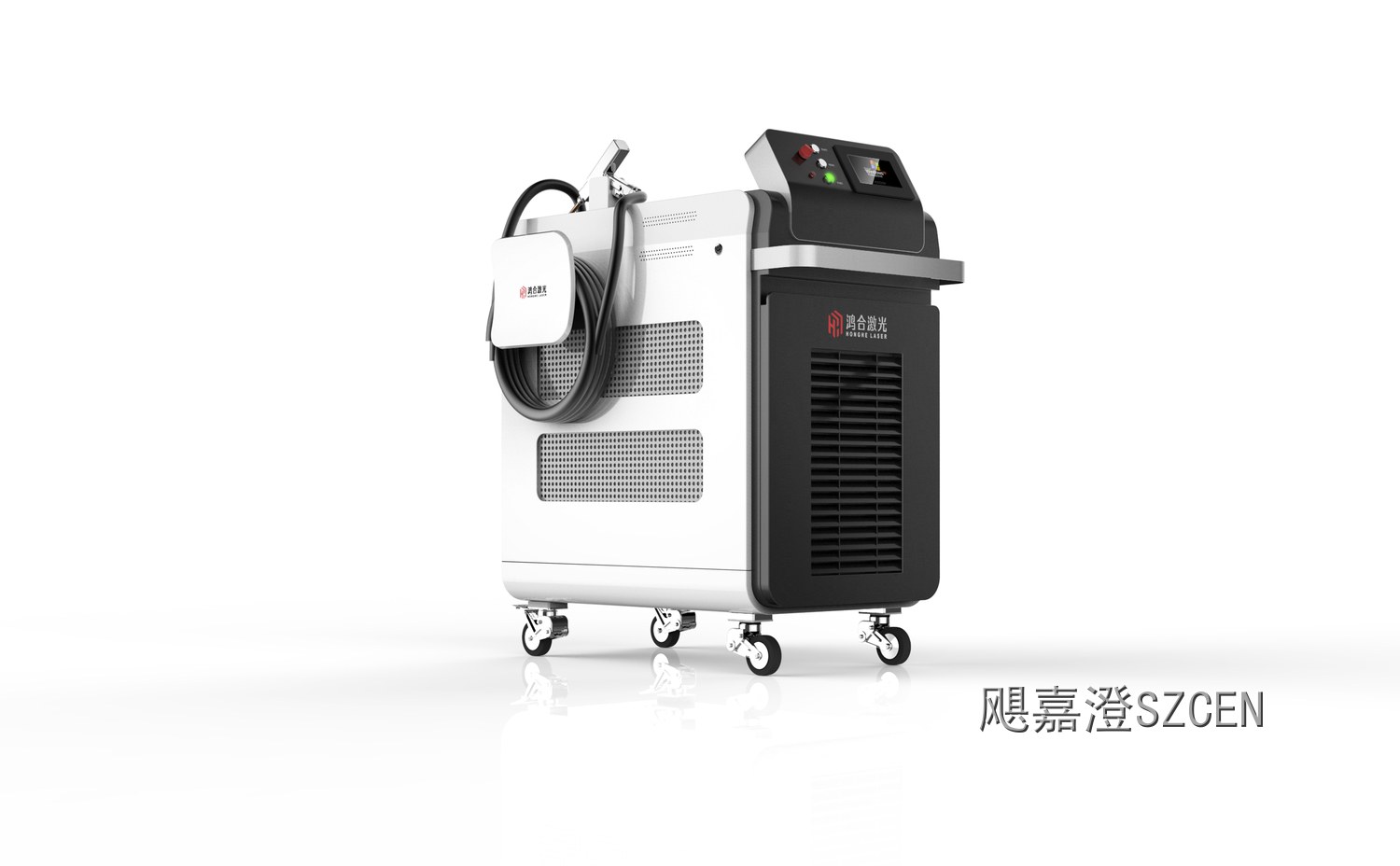

焊枪与线缆收纳：机身侧面设线缆盘绕位与焊枪挂位，作业间隙把焊枪随手挂在机身上、把线缆绕回机身，避免拖地与乱缠，也减少线缆折断。

移动与防护：底部配置四组万向轮并带刹车，机柜可推行到工位；机身四周做防撞包边与圆角处理，边角磕碰不伤漆、不伤人。

材质工艺：外壳以钣金成型后分色喷涂，白与深灰分区清晰，品牌识别区用红色点缀；操作台面板与把手件注塑成型，表面哑光处理，耐油污、易清洁。

二、结构设计

机柜骨架与分仓：机内按激光器单元、水冷单元与电控单元分仓布置，激光器单独固定于减振安装板，水冷与电气区之间设隔离板，避免冷凝水与线缆相互影响。

操作台安装结构：操作台为独立模组，由钣金支架承托并做可调倾角安装，屏幕与按钮预装在面板上再整体装配，正面无外露螺钉，检修时整块拆卸。

散热与水冷风道：正面格栅进风、侧面网孔与轴流风机排风，形成贯通风道；水冷换热器布置在风道上游，风道内壁做导流，兼顾风量与粉尘防护。

焊枪接口与线缆转接结构：焊枪输出端、气管与信号线在机身侧面集中转接，转接处设应力释放护套，线缆在盘绕位处按最小弯曲半径约束，减少反复弯折导致的断芯。

水冷回路与防漏结构：水箱、水泵与管路集中在机柜下层，接头朝上便于排气与检修；机柜底部设集液槽与排水口，异常渗漏时不会漫到电控区。

移动底盘结构：底部以钣金底板承载全部重量，四角装配万向轮组并带刹车，脚轮安装位做加强，长期推行不松旷；机柜重心靠下，急停推行不易倾倒。

三、样品制作

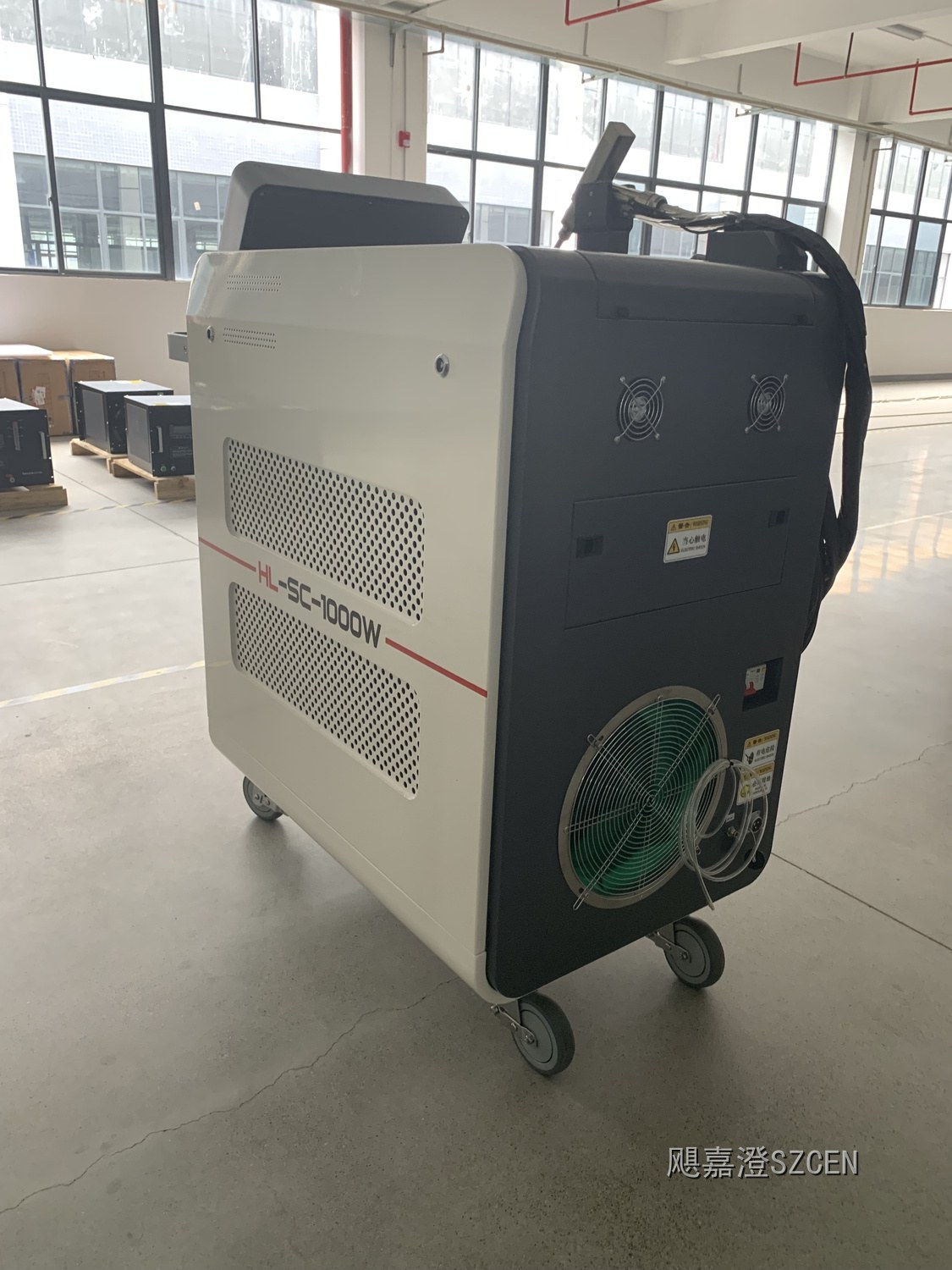

外观手板：数控加工操作台面板、顶盖与侧板件，按白与深灰分色喷涂并配红色点缀，验证整机比例、面板拼缝与操作台倾角。

结构样机：钣金骨架配三维打印或小批量注塑件，装配操作台、格栅件、线缆盘绕位与脚轮组，测试拆装便利性与结构刚性。

功能样机：装入激光器、水冷单元与控制系统，连接焊枪、气管与线缆联调，测试焊接作业下的温升、风道效率、水冷循环稳定性与整机振动。

机柜采用长方体移动造型，白色主体搭配深灰顶盖与功能面板，直线条配圆角过渡，整机干净利落。顶部集成倾斜操作台，触摸屏、指示灯、按钮与急停在一条视线上排开，站立即可操作，台面做内凹包边防磕碰；侧面矩阵网孔与正面横向格栅分别对应进风与排风，形成贯通风道。机身侧面设置线缆盘绕位与焊枪挂位，作业间隙焊枪随手挂回、线缆盘回机身，减少拖地磨损与折断；底部四组带刹车万向轮让机柜可以推行到任意工位，四周做防撞包边。机内按激光器、水冷与电控分仓布置，水冷回路独立并设集液槽与排水口，适合钣金加工、厨具卫浴、门窗幕墙与汽车配件等薄板焊接场景。
