手持吸尘器｜轻量手持精细清洁设备外观与结构设计

本项目为手持吸尘器的整机产品设计，面向桌面、沙发缝、车内与键盘等小范围精细除尘场景。这类产品常被当成主机缩小版来做：握把与机身关系生硬、手腕发力别扭、吸口方向与视线不一致。项目从草图阶段就开始推敲握持姿态，把机身轴线与手握方向对齐，用一条从主机贯穿到刷头的连贯形体把功能件组织起来，形成银白主体配橙色点缀的整机语言。

一、外观设计

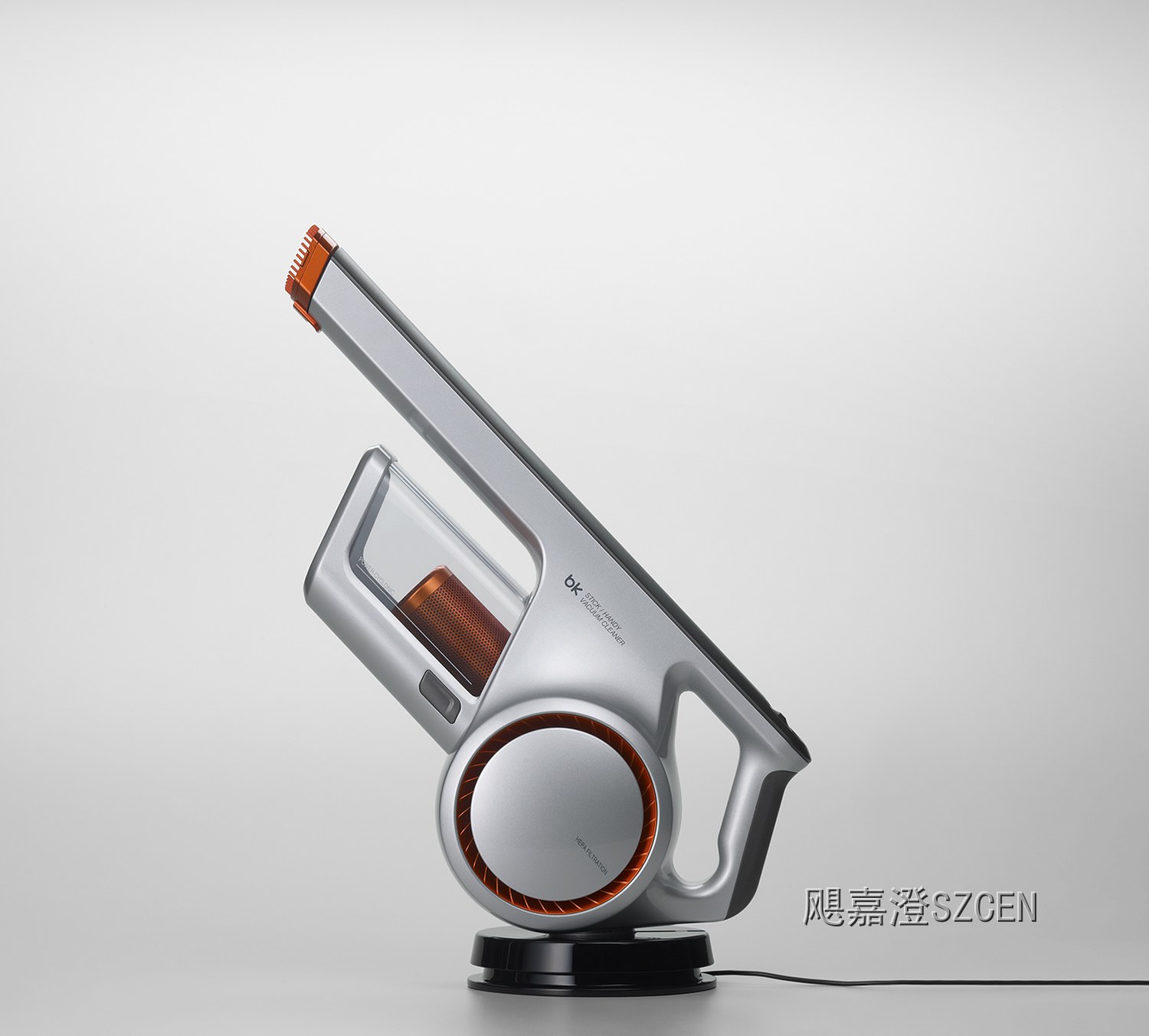

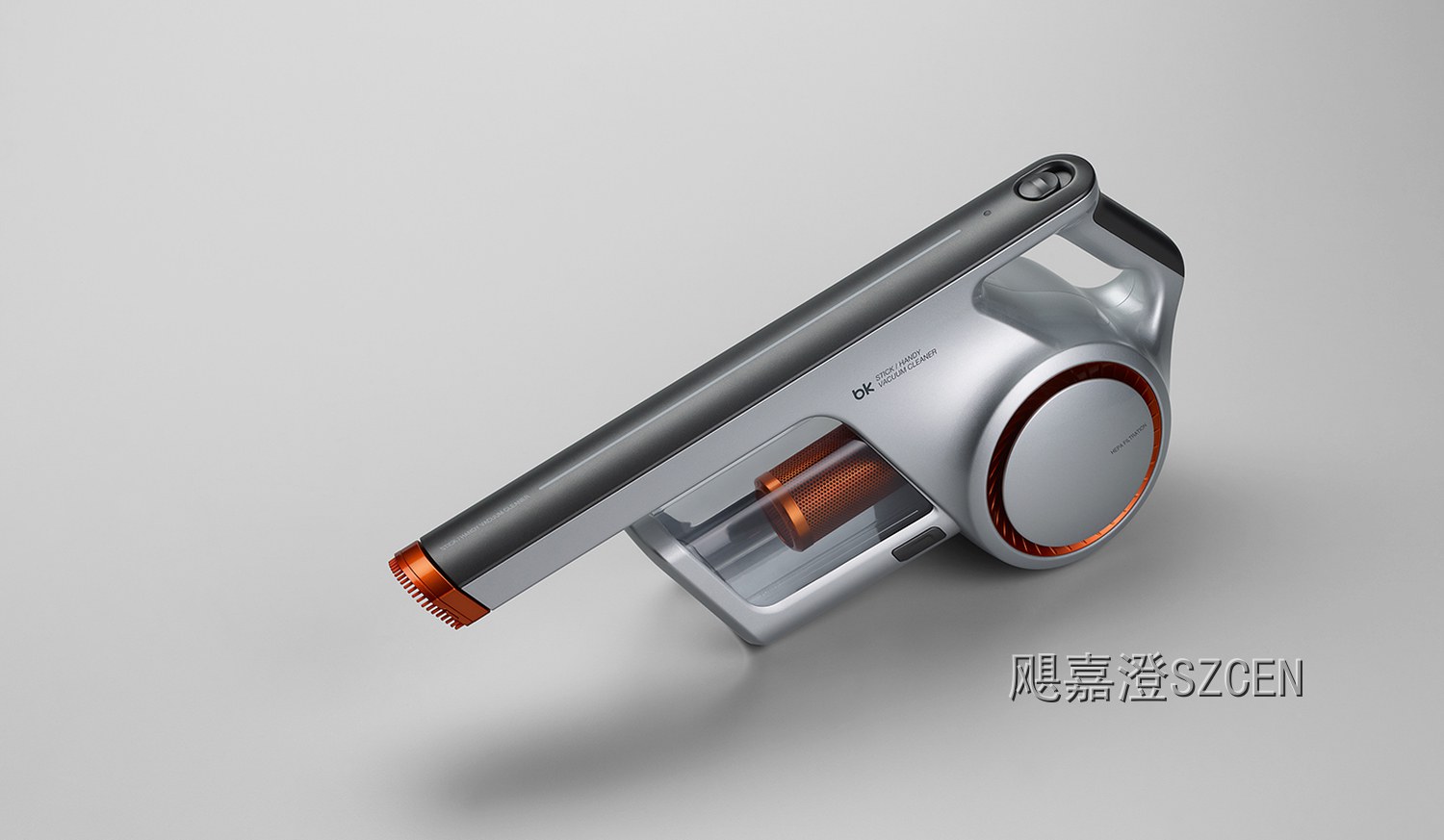

整机造型：主体为圆润的胶囊形机身，前接吸口、后接环形握把，机身轴线与握持方向一致，前伸的吸口让视线与清理位置保持同一直线。

环形握把：握把做成闭合环结构，手掌穿过后自然落位，指节处做内凹过渡，握持时手腕保持自然角度，不别扭不别劲。

配色语言：整体银白配橙色点缀，橙色集中在滤网、密封环与地刷边条上，白为主体、橙作提示，轻快而不花哨。

滤网可视化：透明尘杯内的橙色滤网筒直接可见，筒身网孔排列整齐，既是气流通道也成了整机正面的视觉重点。

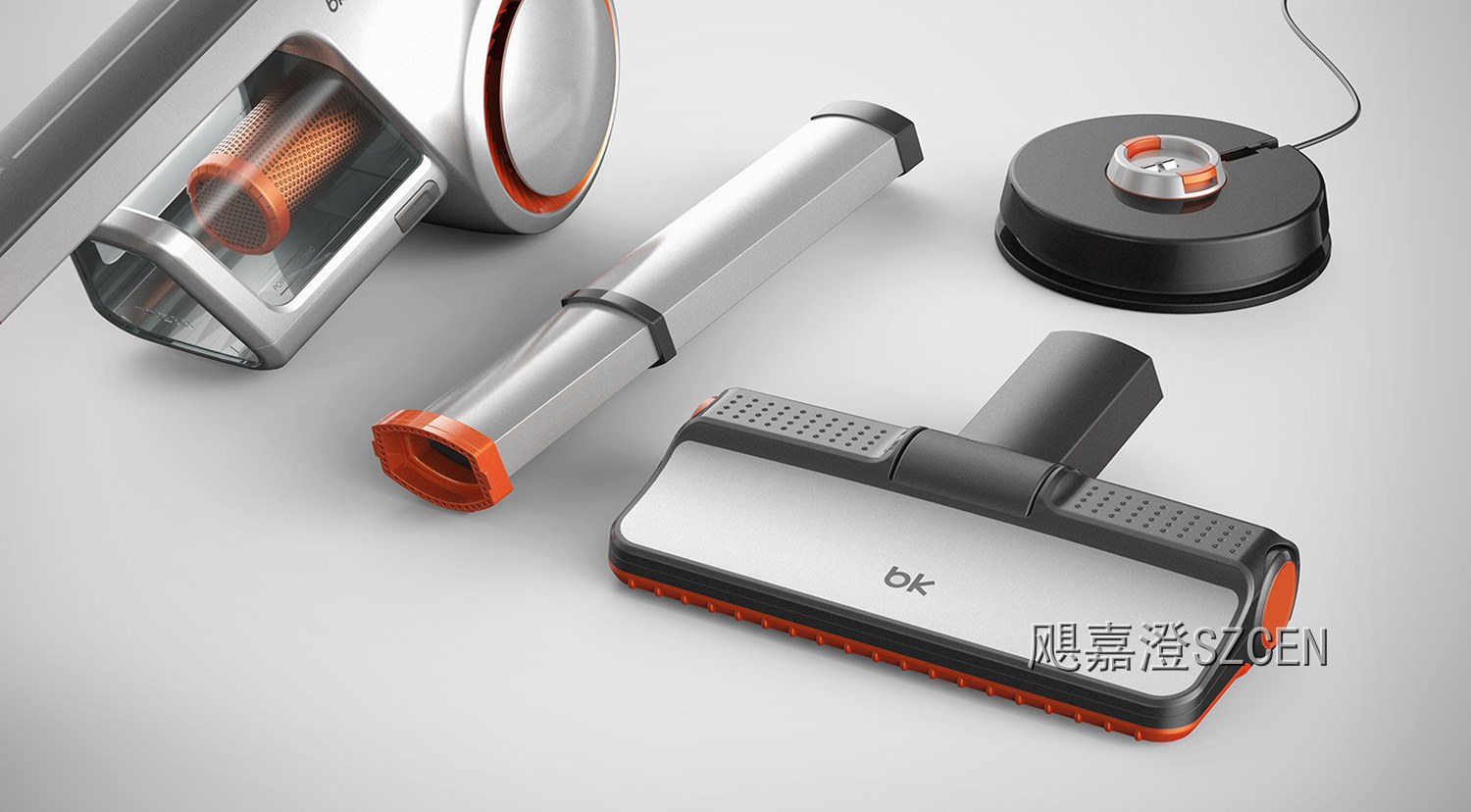

配件同族：地刷、延长杆与充电座沿用同一套银白加橙的分色规则，地刷上盖做低矮造型，整组摆开语言统一。

二、结构设计

握持配重：电机与电池尽量前移贴近握把上端，使重心落在虎口位置，长时间手持清理高处或缝隙时不累手。

风道走向：吸口、尘杯与电机仓沿机身轴线串联成直线风道，气流路径短、转弯少，减少风阻与噪音。

尘杯快拆：尘杯为可整体取下的独立件，卡扣设在握把下方，单手按下即可分离，倒尘后水洗晾干再装回。

滤网组件：滤网筒从尘杯口抽出，筒壁做均匀网孔配内外双层结构，外层拦大颗粒、内层精滤，水洗后复位，拆装单向防呆。

地刷与杆管：地刷滚刷可从一侧抽出，方便清理缠绕毛发；延长杆两端锥面插接加卡位锁定，插拔顺滑且不晃动。

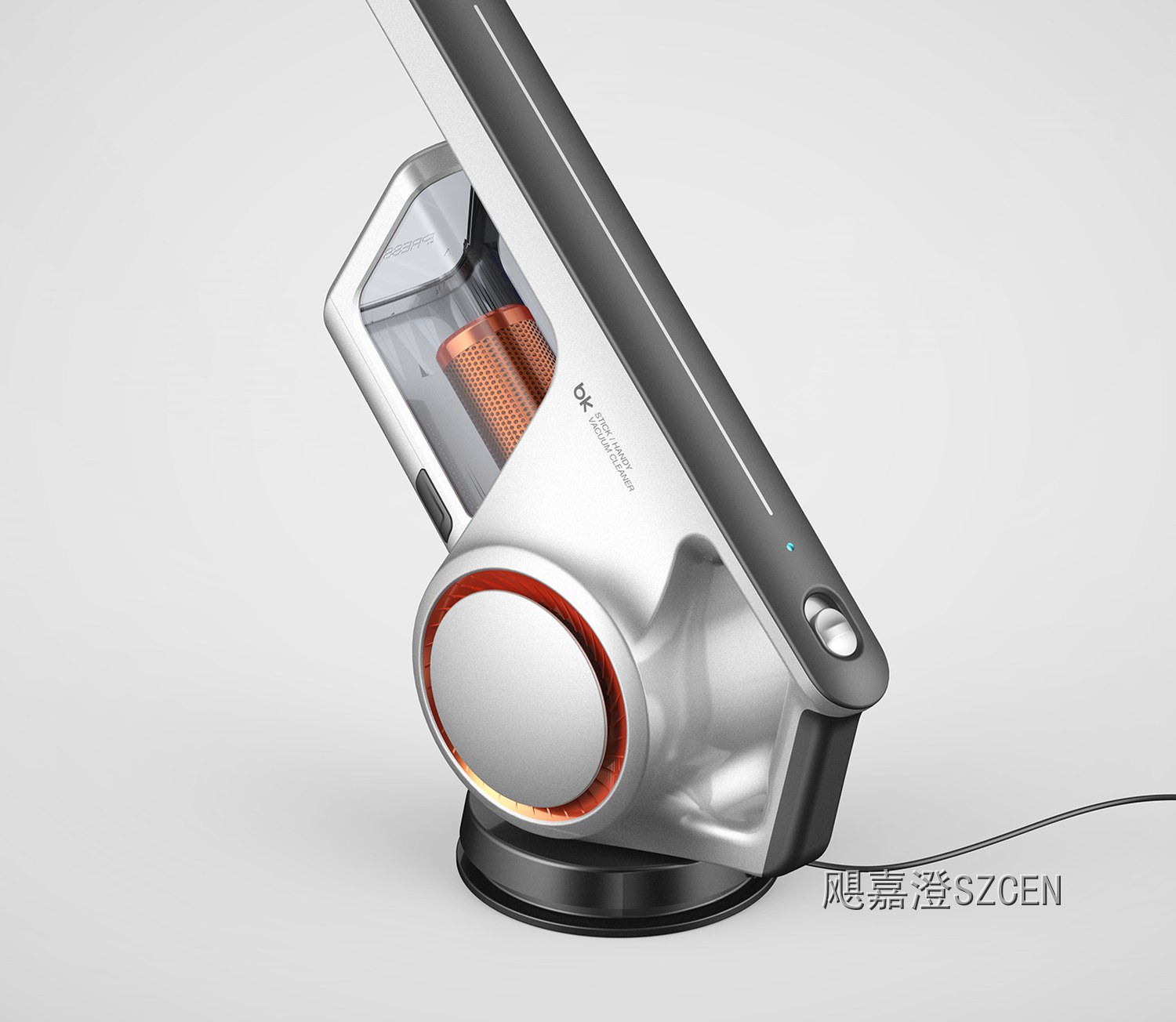

充电座结构：充电座为独立底座，主机插拔对位有导向斜面，触点与座体同轴，放上即充电，不需要对准摸索。

三、样品制作

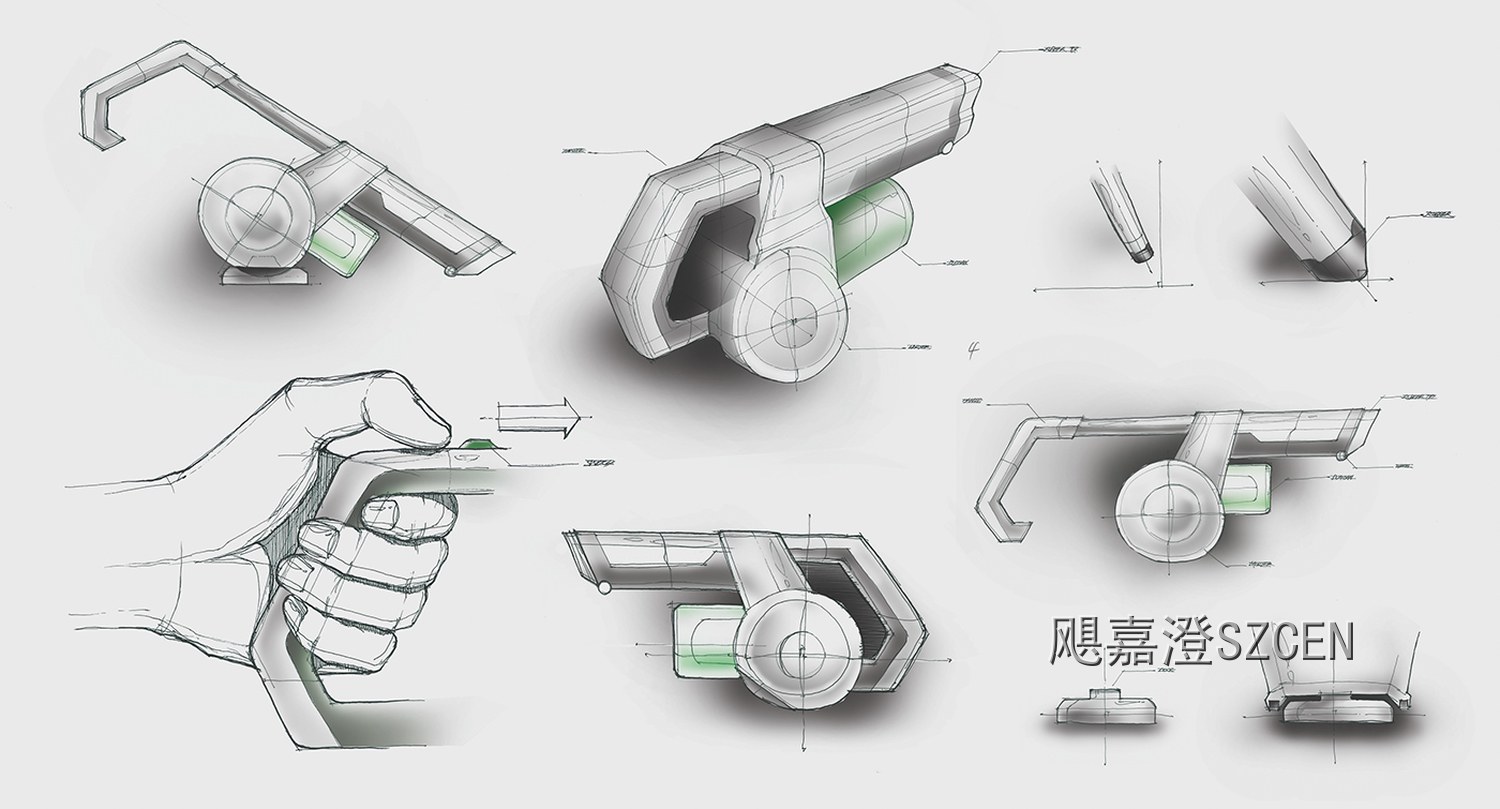

草图与白模：先以手绘草图推敲握持姿态与机身比例，再做三维白模验证手握方向、吸口角度与整机尺度关系。

外观手板：按定稿的银白加橙分色数控加工外壳、握把与透明尘杯件，验证配色效果、分缝位置与表面质感。

功能样机：装入电机、电池与控制板，配齐地刷与延长杆做整机联调，测试各档吸力、噪音、续航与握持温度，验证长时间使用的舒适度与稳定性。

项目从草图起就把手握方向定为主轴，主机、吸口与刷头全部围绕这条轴线展开，环形握把让手掌自然穿过后发力顺畅，重心压在虎口位置，举起清理高处也不吃力。银白机身用橙色收拢视觉重点，滤网、密封环与刷头边条连成一条清晰的提示色。
