汽车大灯组｜逆向建模设计

本项目为汽车大灯组的逆向建模设计，大灯由灯罩、灯体、反射碗、透镜与光源模组层层嵌套而成，外观面是高光曲面，内部是层层卡扣与调节结构，原厂图纸基本不外流。很多改装配件厂、维修件厂拿得到实物却画不出图。项目对大灯组做整体逆向：先扫描高光灯罩外观面，再逐层扫描内部支架与卡扣，重建可注塑、可装配的完整数模，兼顾外观曲面光顺度与内部结构可制造性。

一、扫描测绘（数据采集）

外观面处理：高光透明灯罩先做显像喷涂，避免透明与反光造成点云丢失。

外观面扫描：以灯罩正面为主做多角度高密度扫描，保证高光曲面的连续性。

分层拆解扫描：按灯罩、灯体、反射碗、透镜顺序逐层扫描，记录每层的装配位置。

内部支架补扫：灯体内部的调节支架、卡扣与走线槽换细光斑补扫，保证卡扣形状完整。

配合位加密：灯罩与灯体的翻边嵌合槽、密封胶槽单独加密采集，作为密封设计依据。

二、点云处理与三维建模

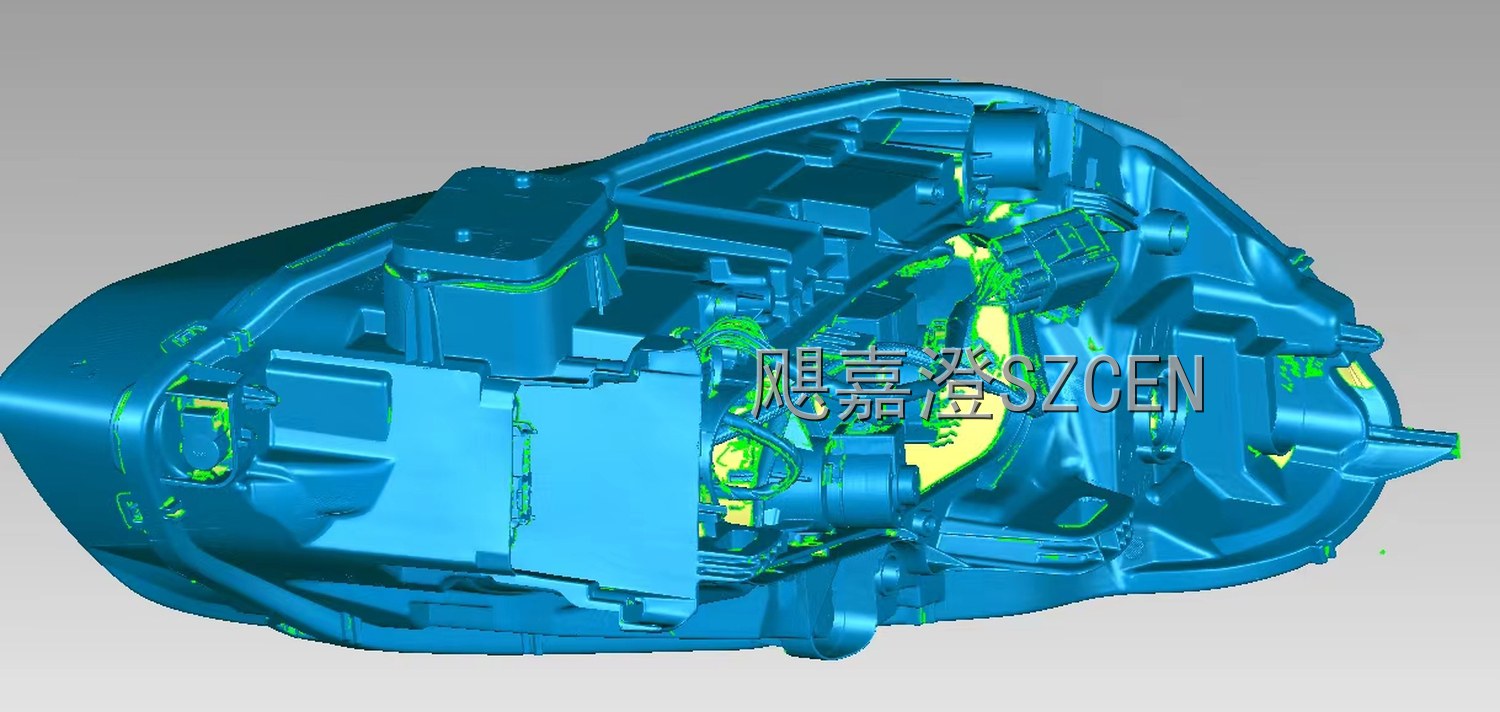

点云配准：各层点云按装配基准对齐，形成完整的大灯组总成点云。

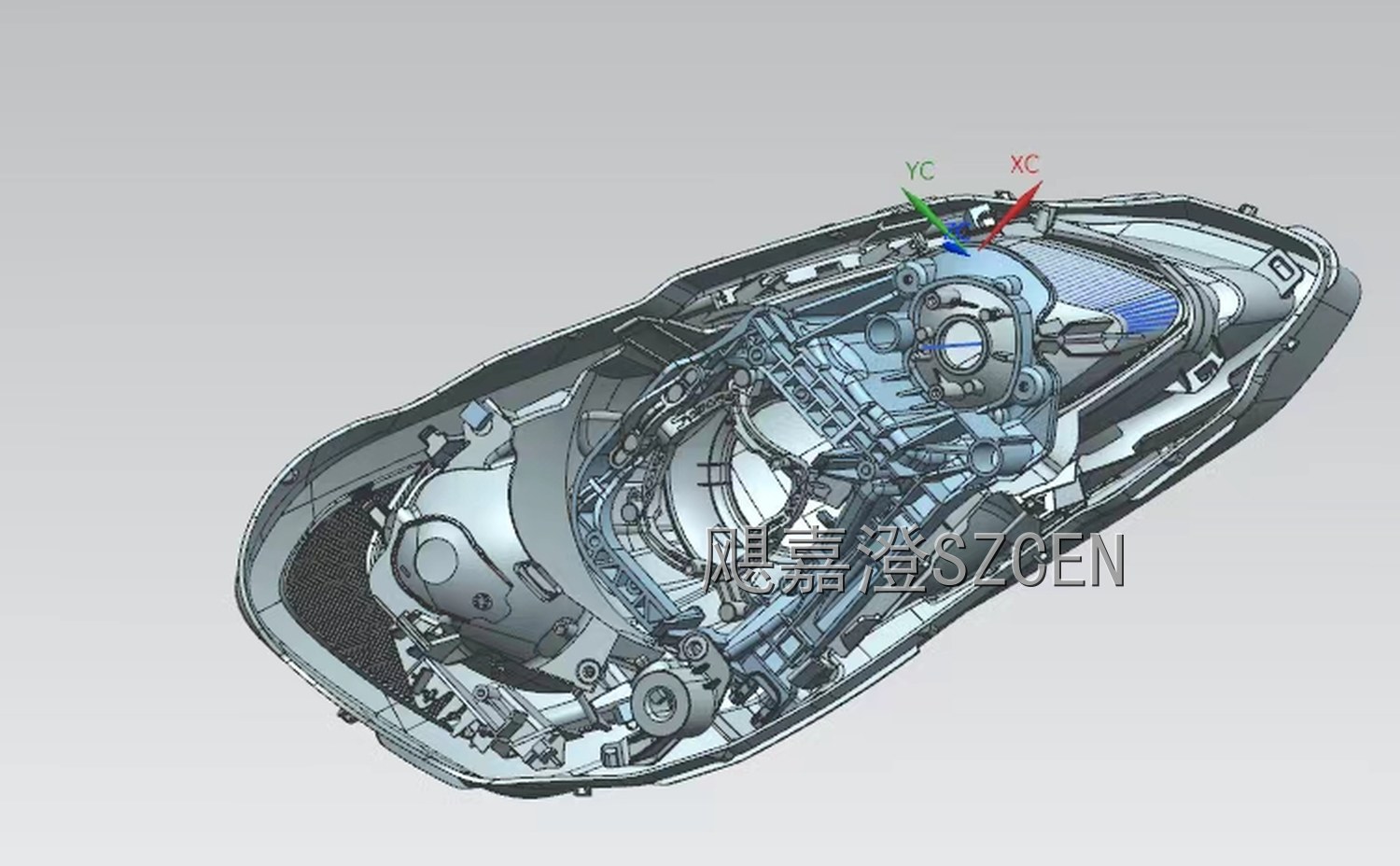

外观曲面重构：灯罩正面按点云做高阶曲面拟合，保证高光反射下的光影过渡平滑。

分型与倒扣处理：按灯罩分型线还原翻边结构，倒扣位置做可脱模处理。

内部结构还原：反射碗安装座、调节螺钉位、卡扣按实测重建，保留原有调节行程。

光学件配合：透镜与灯碗的安装面按实测还原，保证装配后光轴位置与原件一致。

装配关系重建：把各层零件按实测间隙组入总成，检查嵌合与干涉情况。

三、模型校验与交付

曲面质量检查：检查外观面曲率梳与斑马纹，确认曲面光顺、无凹陷与波纹。

偏差比对：外观模型与点云做整体偏差比对，输出偏差图谱确认外观面精度。

装配验证：各层零件做虚拟装配，检查卡扣扣合量与调节机构运动间隙。

注塑工艺核对：按注塑方向核对脱模斜度与壁厚分布，避免成型缺陷。

数据交付：交付总成分件数模、总成装配数模与偏差报告，可直接对接开模与装配。

大灯组的逆向难点在外面漂亮、里面复杂。测绘阶段先把高光透明灯罩做显像处理再扫描，避免透明与反光把点云吃掉；然后按灯罩、灯体、反射碗、透镜逐层拆解扫描，每层记录装配位置，调节支架与卡扣换细光斑补扫。建模阶段各层点云按装配基准对齐，外观面用高阶曲面拟合、重点控制高光下的光影过渡；内部安装座、调节螺钉位与卡扣按实测重建，并保留原有调节行程。最后做曲率斑马检测与整体偏差比对，再把各层零件虚拟装配一遍，确认扣合量与运动间隙都合理。分件数模与总成数模一起交付，开模和装配都能直接上手。
