加湿器｜分体式圆柱加湿设备外观与结构设计

本项目为加湿器的整机产品设计，面向卧室与办公位的长时间加湿场景。同类产品多为上小下大的一体桶身，加水要整机搬到水龙头下，出雾口开在顶部一角、雾柱偏斜，水位看不见只能靠猜。项目把整机做成上下分体：上半为可整体取下的水箱，下半为机身与风机，中间以一圈网孔出雾环带作为分界，加水时只拎上半部分即可。

一、外观设计

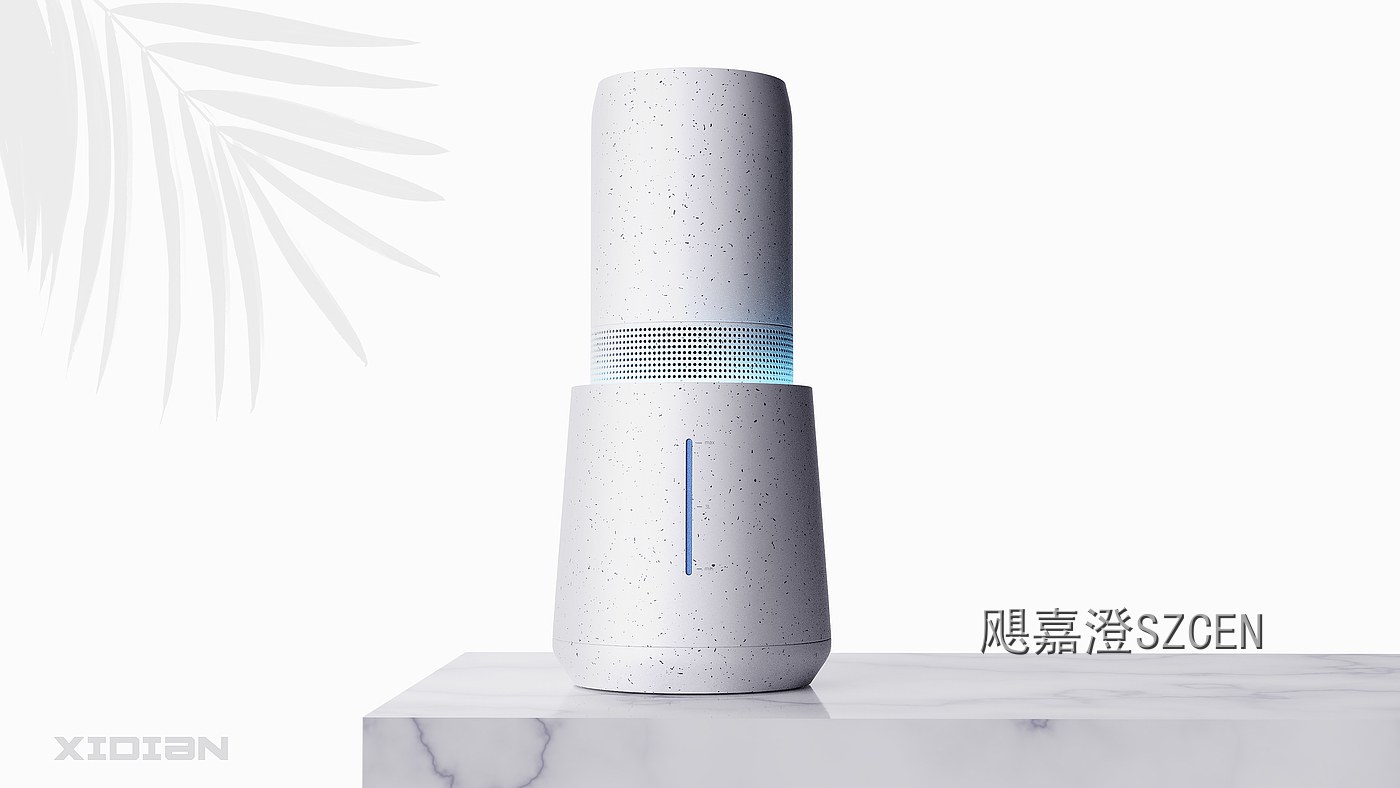

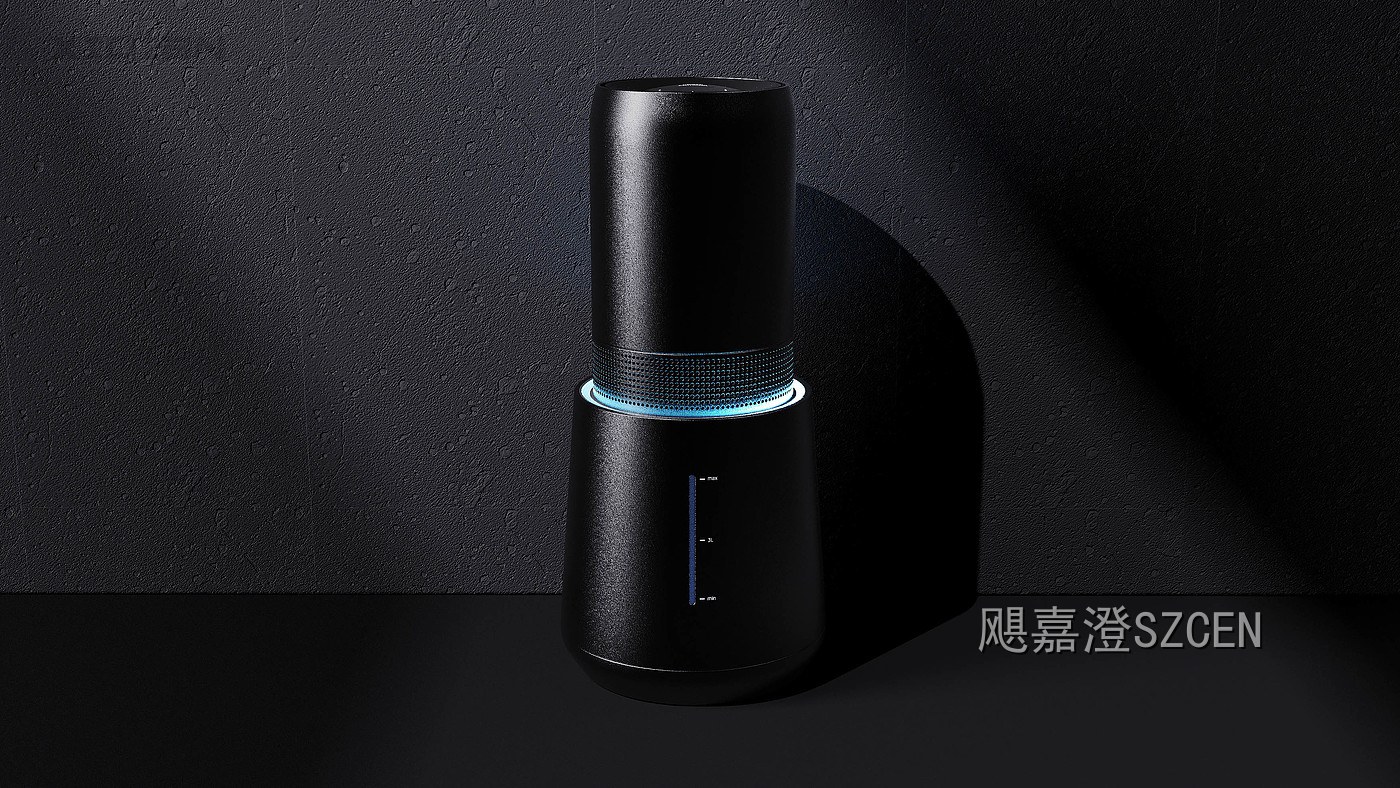

整机构型：整体为圆柱形体，上段为水箱、下段为机身，两段直径相同、用一条网孔环带断开，形成干净的分层，立在地面或台面上都稳。

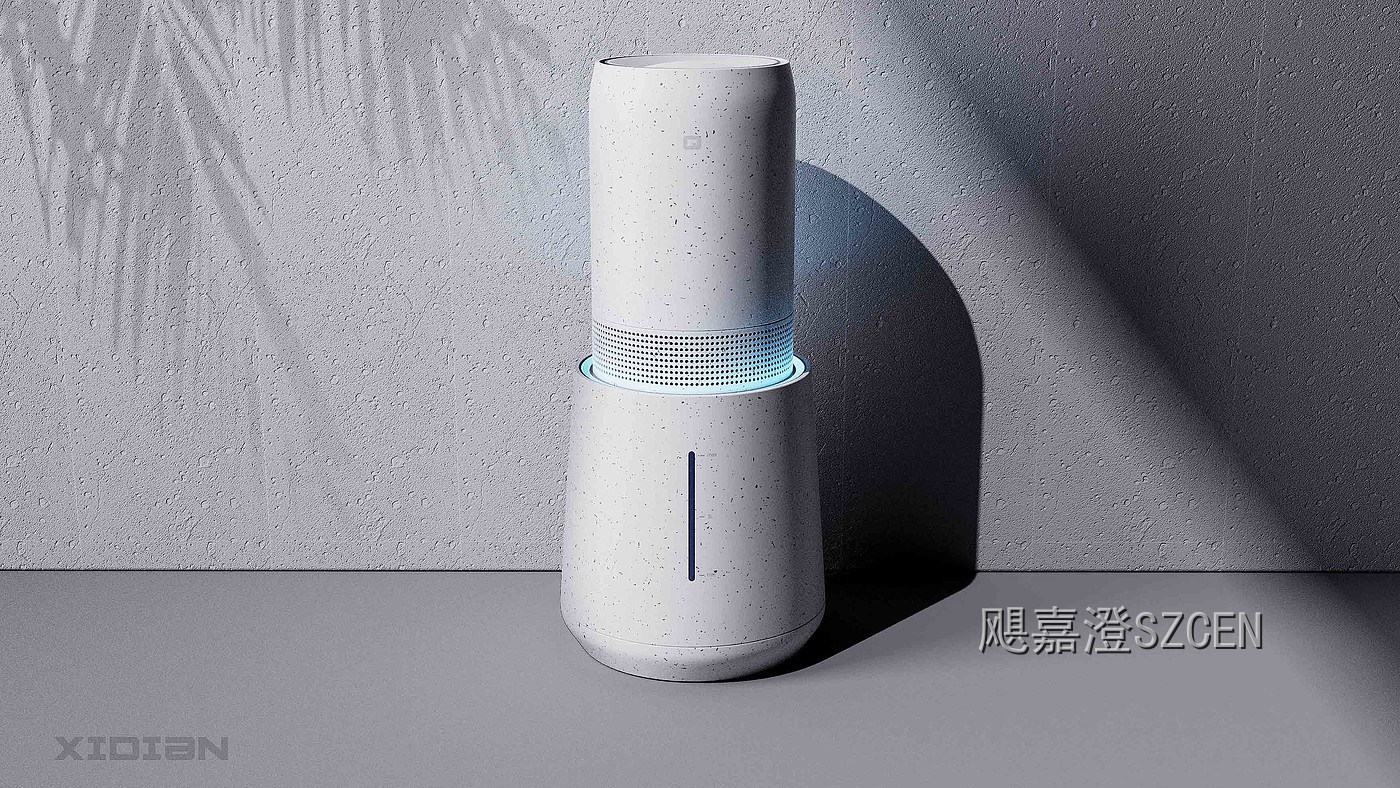

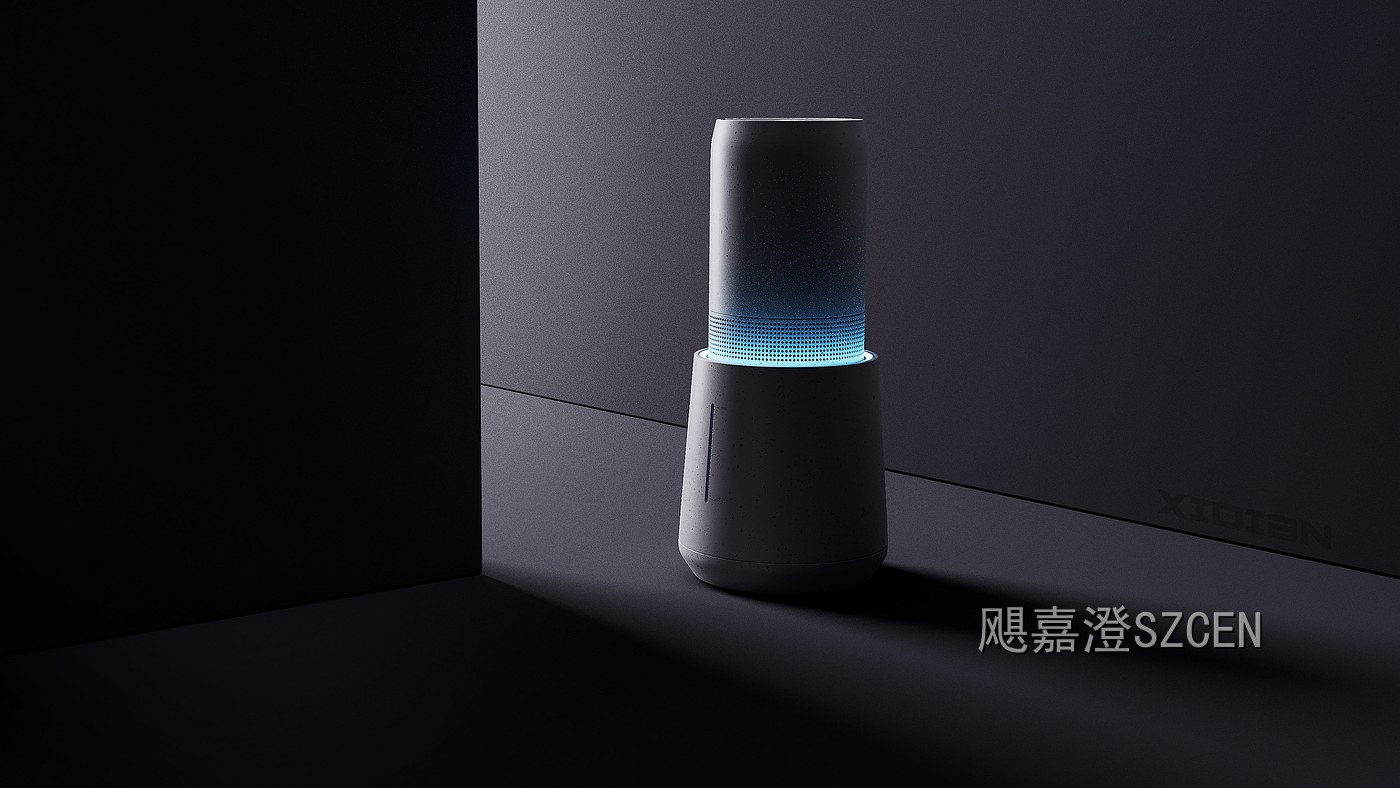

出雾环带：两段之间的网孔环带同时是进风与出雾的分界，工作时环带透出柔和的青色光，雾柱从顶部圆心均匀升起，不偏斜。

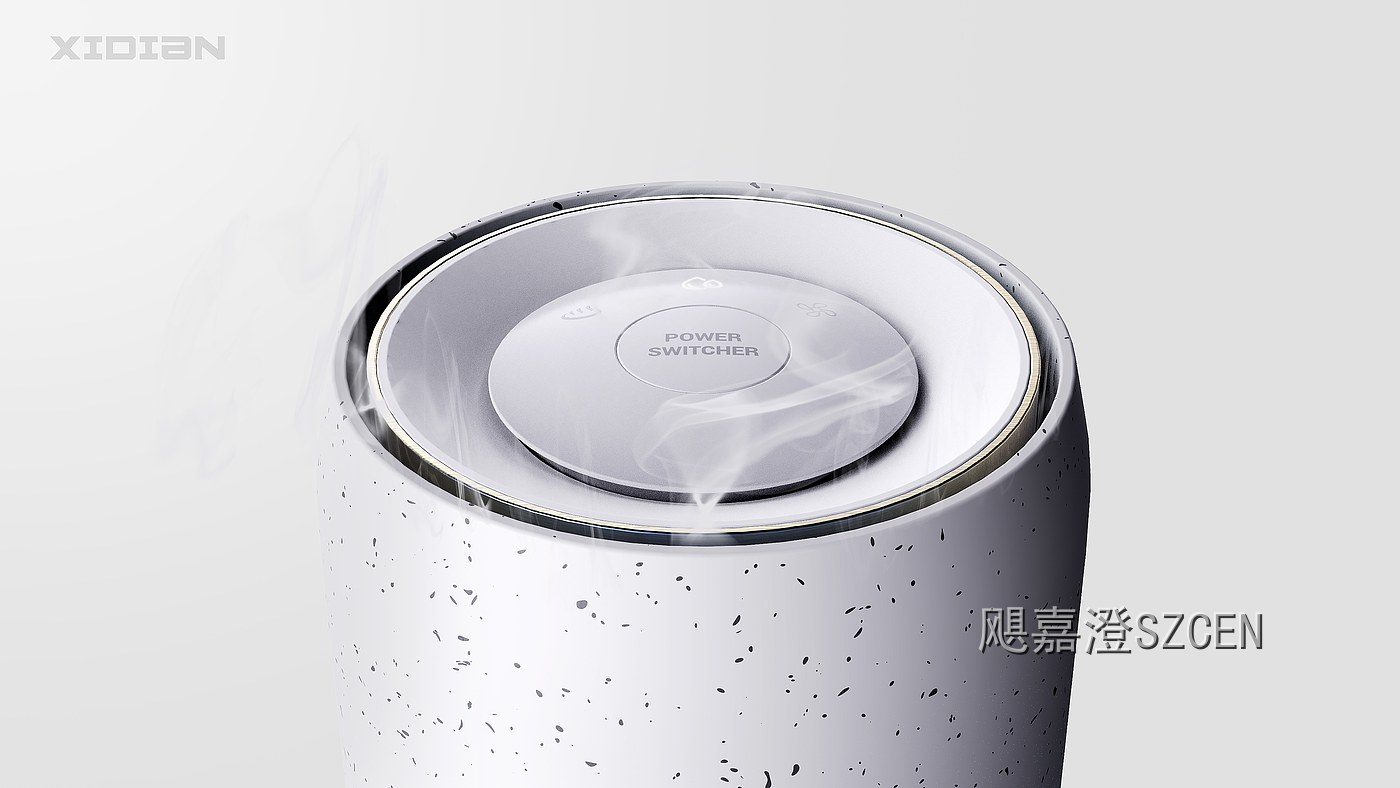

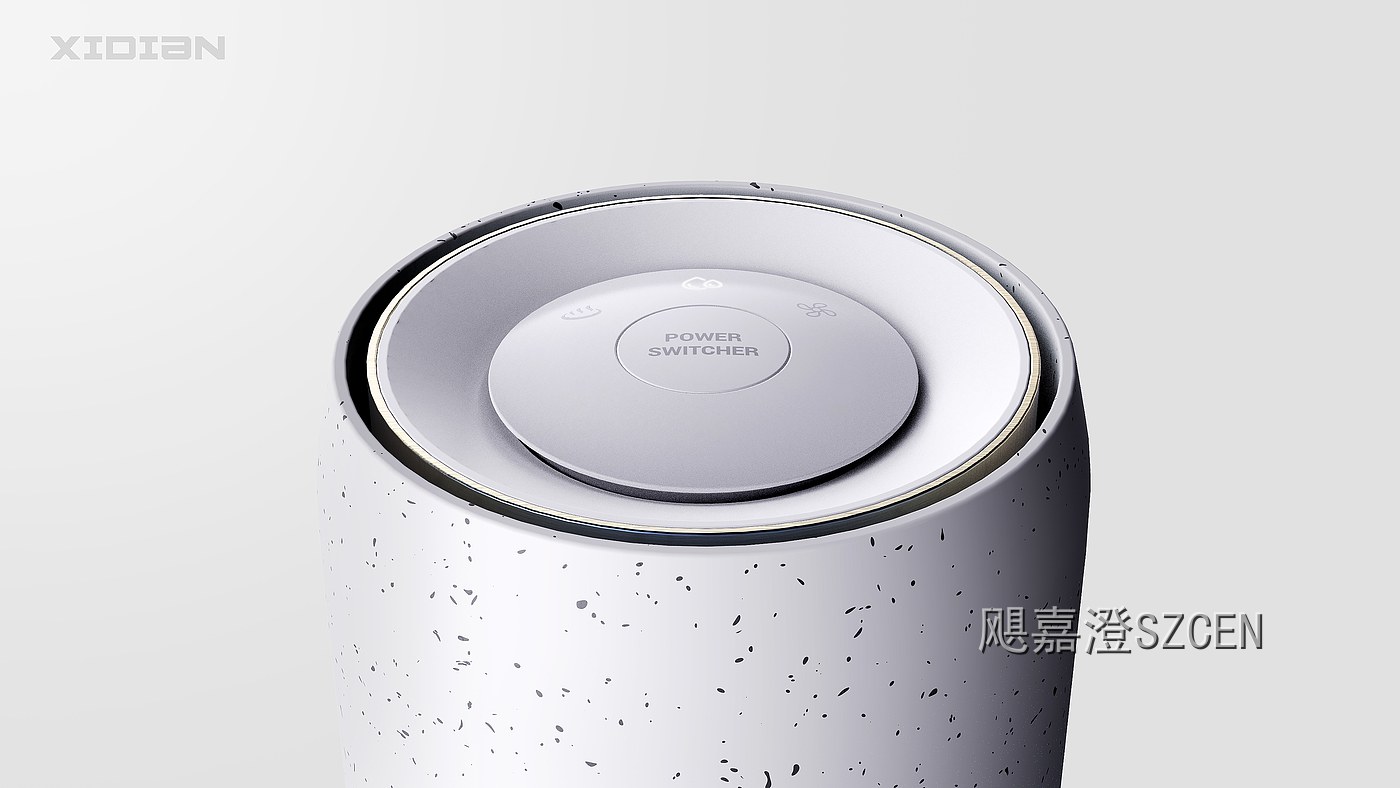

顶部旋钮：顶面中心为一枚下凹的圆形控制盘，开关与雾量键按环向排布，指腹按压有明确段落感，造型上也把顶部收口收得完整。

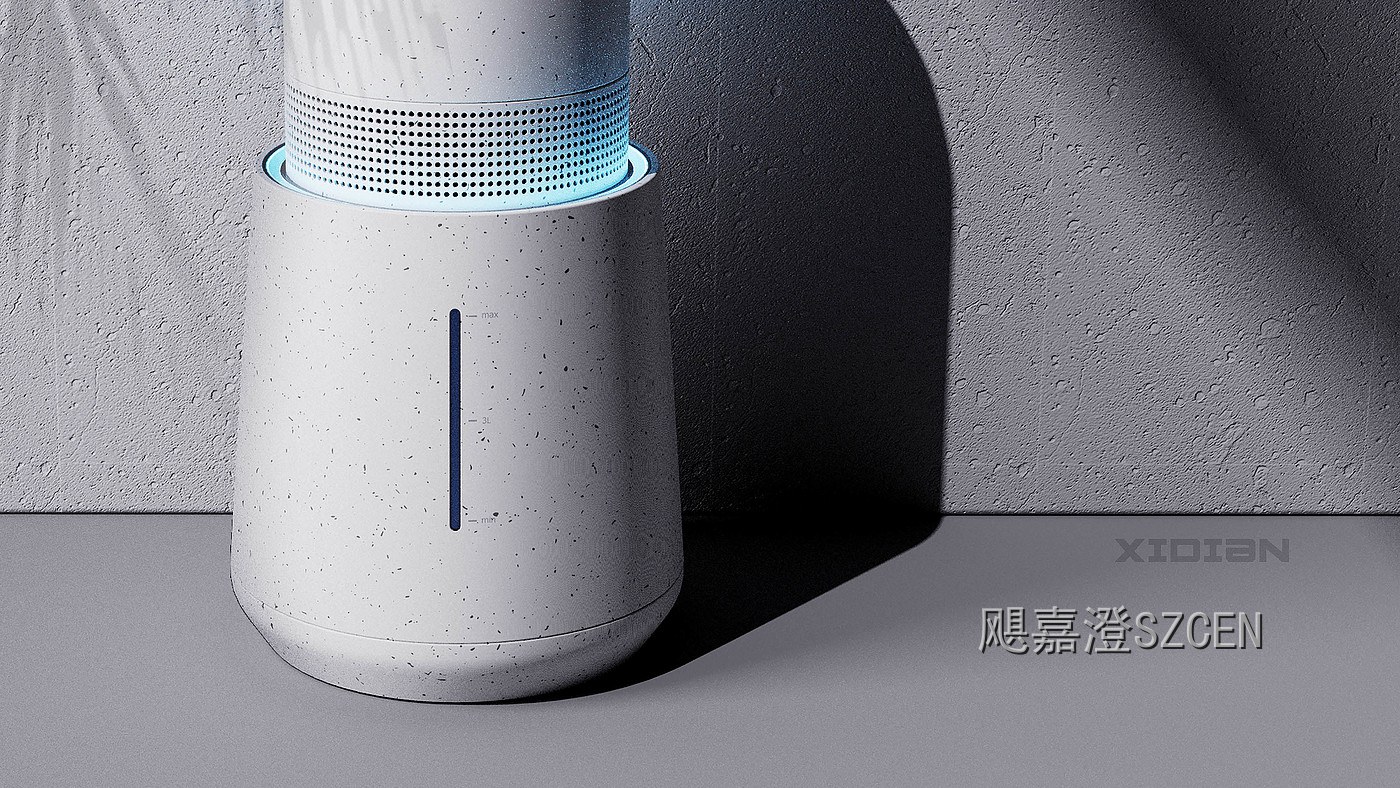

水位可视：机身正面留一条细长竖向刻度窗，水位高低一眼可见，不用开盖或搬动机器就能判断该不该加水。

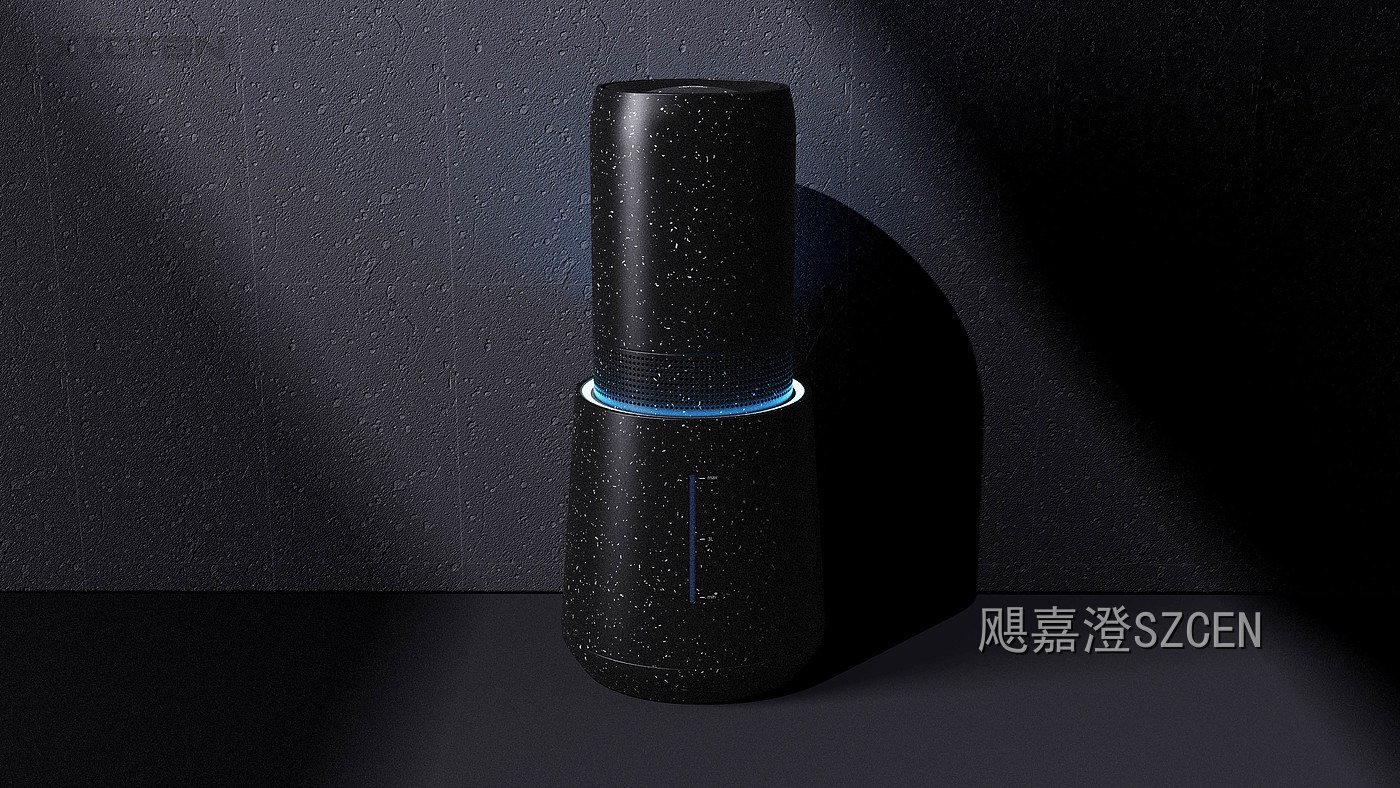

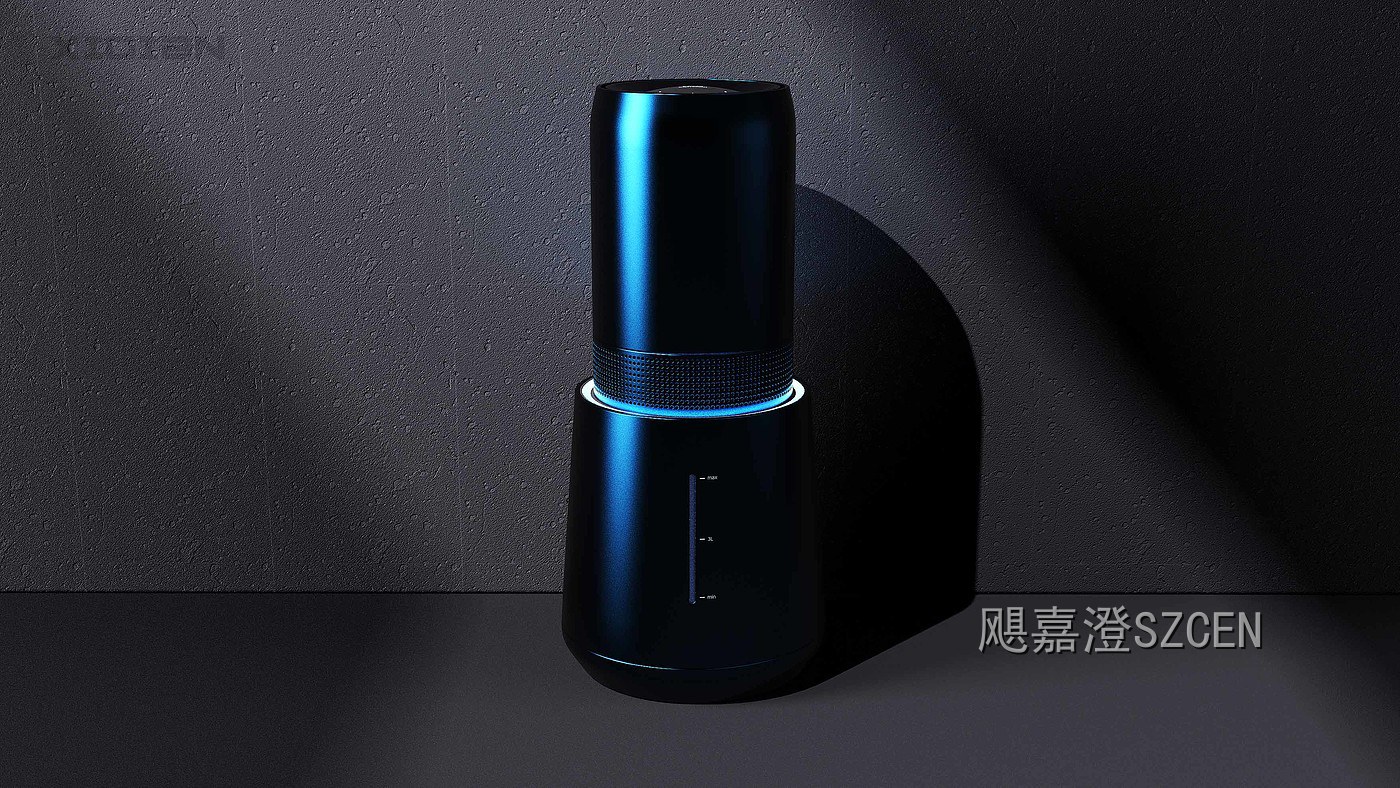

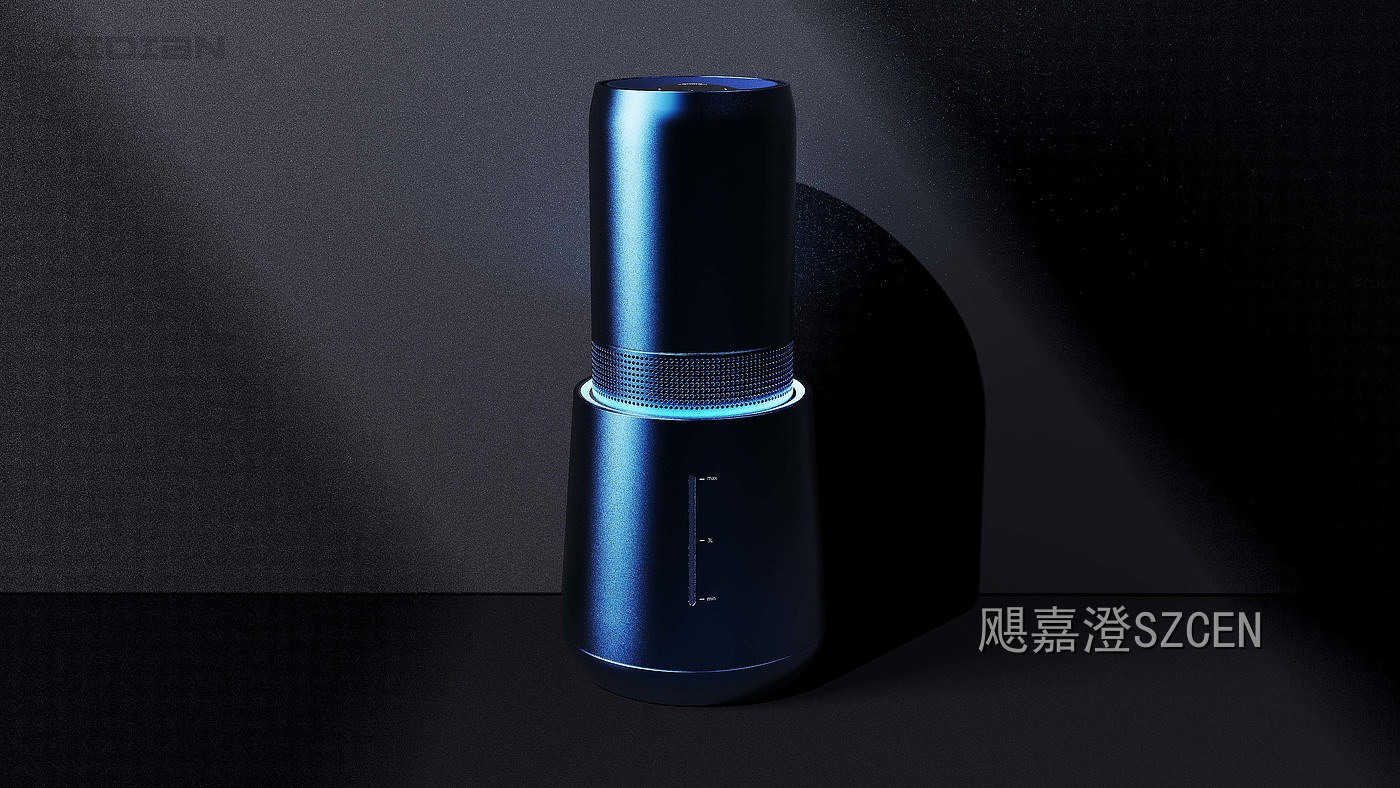

配色方案：提供水磨石质感白、哑光黑与藏蓝三种外观，同一套形体通过表面处理与配色呈现不同的家居调性。

二、结构设计

上下分体结构：水箱与机身以旋扣加密封圈连接，拧到位有明确限位；取下水箱时出雾管路自动断开，机身端不会漏水。

水箱取放：水箱顶部做内收握边，双手抱持或单手拎提都稳当，装满水后重量集中在圆心，倾倒加水不易洒出。

雾化与风道：雾化片装在机身底部中心，气流由环带进风后从顶部圆心送出，把水雾托举成规整的雾柱，减少落在台面上的水渍。

水位检测：机身内设水位传感结构，缺水时自动停机并通过环带光带变色提示，避免干烧损坏雾化片。

密封与防溢：水箱与机身接合处做双层密封，翻转或侧放时不渗水；机身底部的检修口可拆下清洗雾化片与水垢。

底座与减振：底部为一整圈硅胶脚垫，运转时把风机的细微振动吸收掉，夜间工作不产生共振噪音。

三、样品制作

外观手板：数控加工上水箱、下机身与顶部控制盘，按水磨石质感白、哑光黑与藏蓝三套配色打样，验证整机比例、环带分界与光影效果。

结构样机：装配上下旋扣、密封结构与环带网孔件，做翻转与静置测试，验证接合处的密封可靠性与取放手感。

功能样机：装入雾化片、风机与控制板，测试雾量档位、雾柱形状、水位提示与工作噪音，配合连续加湿验证长期运行的稳定性。

整机用一条网孔环带把水箱与机身分开，加水只拎上半段、水箱端自带握边，装满水也好提；出雾从顶部圆心均匀升起，配合环带的柔和光带，水的进出在同一个视觉范围里交代清楚。水位做成长条刻度窗，站着就能看清；底部硅胶脚垫把风机振动吸掉，夜里安静运行。
