制氢笔外壳手板模型｜小型消费电子快速成型

本项目为氢氧护理类手持设备（制氢笔）的外观与结构样件制作。该产品为细长笔形结构，内部需容纳电解组件、电路与电池，对外壳的上下分模、按键手感与充电接口让位要求较高。样件在握持手感、分色质感与装配间隙上还原量产状态，兼顾外观评审与结构验证两类用途，帮助客户在小批量注塑前确认设计。

样品制作

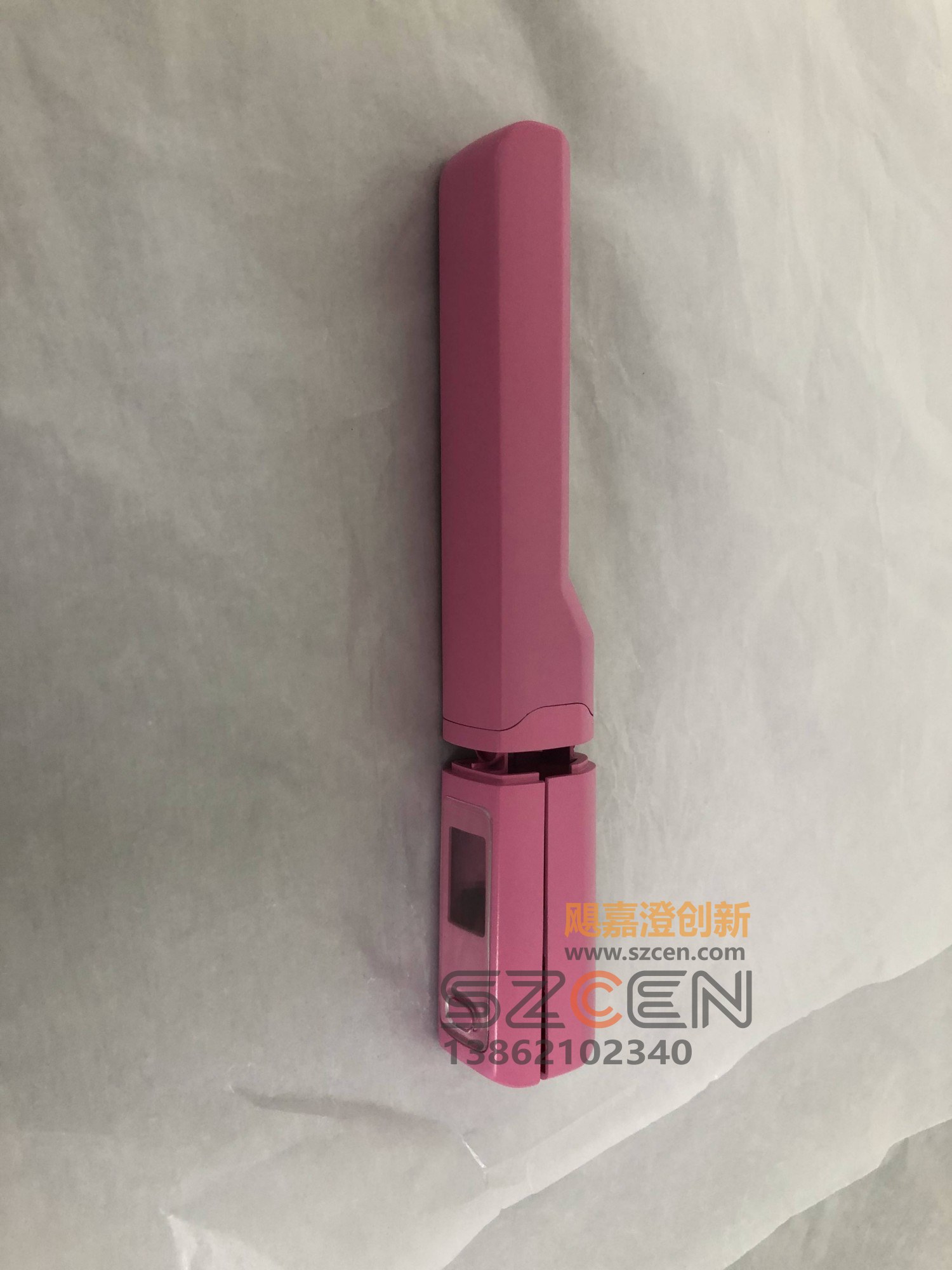

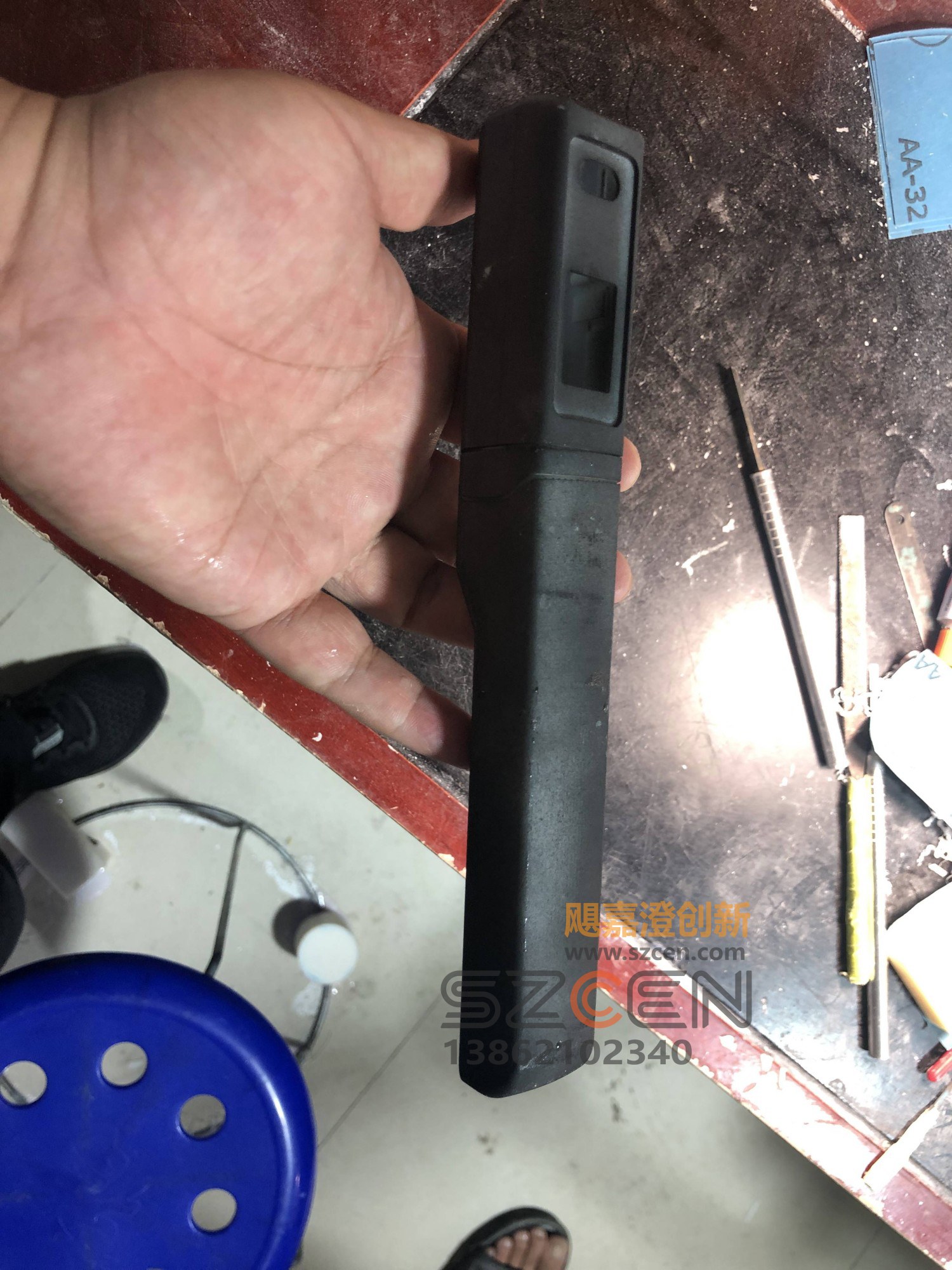

• 外观还原：整机为细长圆角笔形，上段握持段与下段功能段比例修长、过渡自然；上下两段沿周向分模，拼缝细直均匀、弱化合模痕迹；侧向按键与状态视窗内凹处理，防误触又便于识别；底部充电接口与功能开孔按内部器件位置精准让位；提供象牙白、曜石黑、樱花粉三色，满足不同人群偏好。
• 结构骨架：按装配与加工方向确定分模面，方便内部器件放入；控制薄壁壳体壁厚，用筋位补强防止细长件变形；上下壳采用卡扣加螺钉双重固定，拆装方便且不易松动；为电解组件、电路板与电池预留安装位与走线空间；充电接口处局部加厚，避免插拔开裂；功能段接缝预留密封与防水结构空间。
• 材质工艺：主体为数控加工工程塑料，表面做细磨砂或亮面喷涂，握持手感温润。

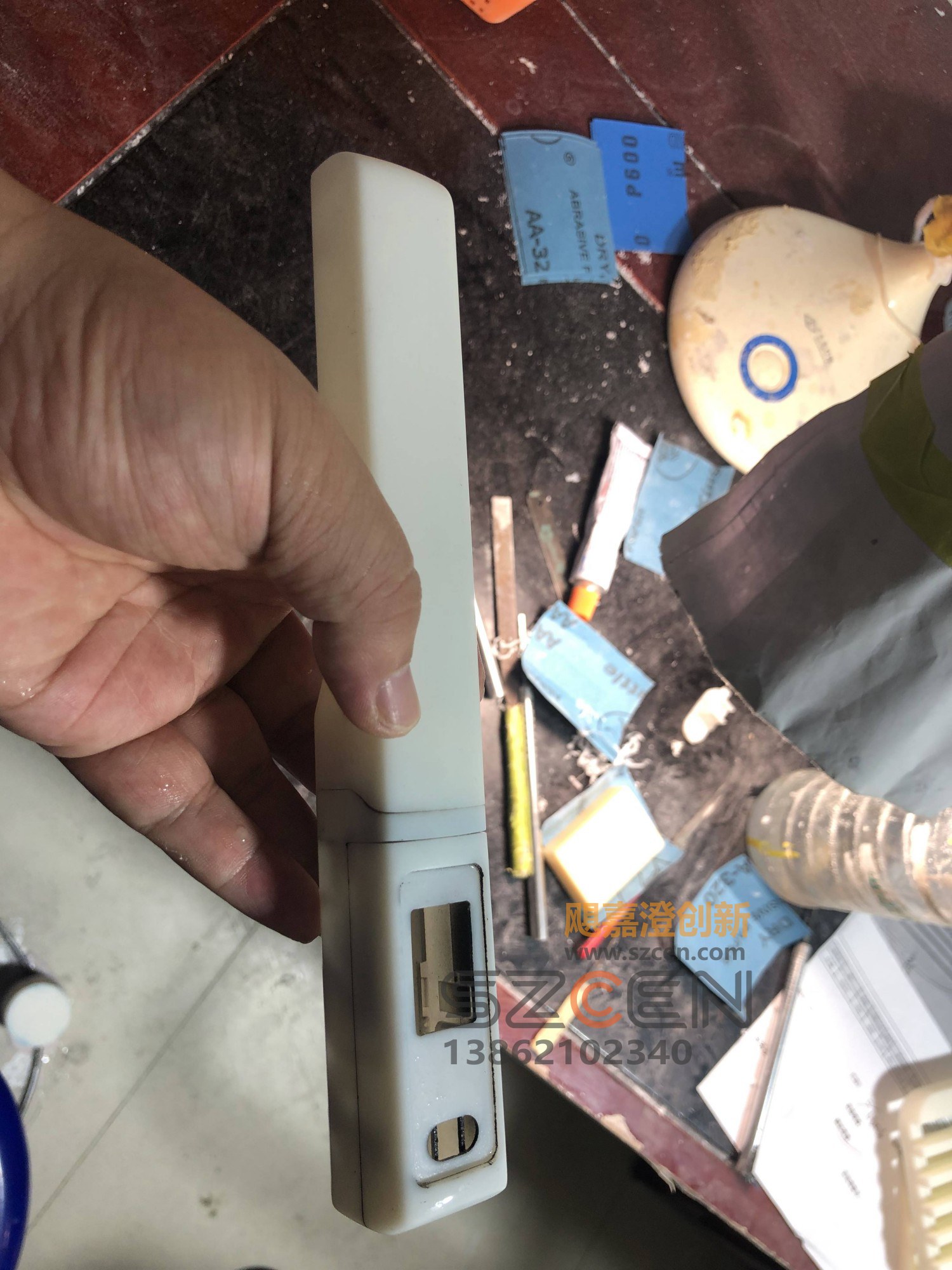

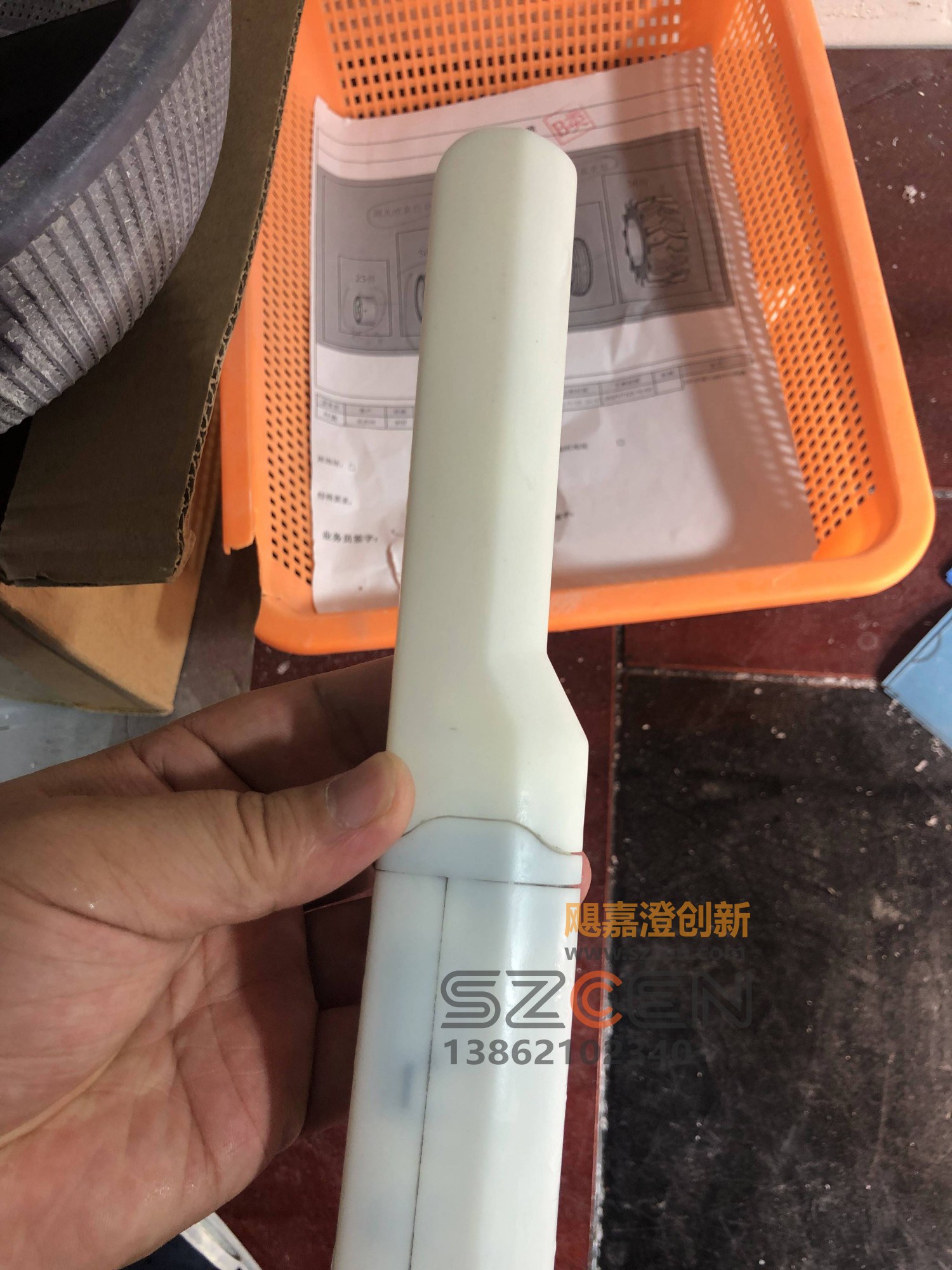

• 样件制作：数控加工成型后打磨喷涂，呈现三色量产观感；上下壳装配验证卡扣松紧与分缝均匀度。
• 功能验证：装入模拟器件验证握持手感与按键行程，暴露开模前问题。

亮点标签：笔形握持 | 分模细直 | 内凹按键 | 三色可选 | 细磨砂表面

本套制氢笔外壳手板模型以细长笔形结构为核心，完整覆盖手持护理设备的样件制作需求。外观上确定上下两段分模、细直均匀的拼缝与内凹按键视窗，底部接口按内部器件精准让位，并提供象牙白、曜石黑、樱花粉三色方案，表面细磨砂或亮面喷涂，握持手感温润；结构骨架以分模面、薄壁筋位与卡扣加螺钉的固定方式解决细长壳体的强度与装配问题，为电解组件、电路与电池预留安装与走线空间，充电接口局部加厚抗插拔开裂；样品制作阶段通过数控加工、打磨喷涂与装配验证，把外观与结构问题在开模前暴露。适用于个人护理、健康电子类手持产品的研发打样与评审展示场景。
