本项目为光波生发帽的曲面逆向测绘建模。生发帽通过帽内密集排布的发光单元照射头皮，外壳需要贴合成人头型弧面，内衬则要在有限空间里布置上百个发光孔位。外壳是双曲面薄壁件、内衬是带密集孔阵列的曲面件，两者还要扣合严密无漏光。项目对整套生发帽做曲面逆向，重建头型弧面与孔阵列，输出可开模的三维数模与工程图。

一、扫描测绘（数据采集）

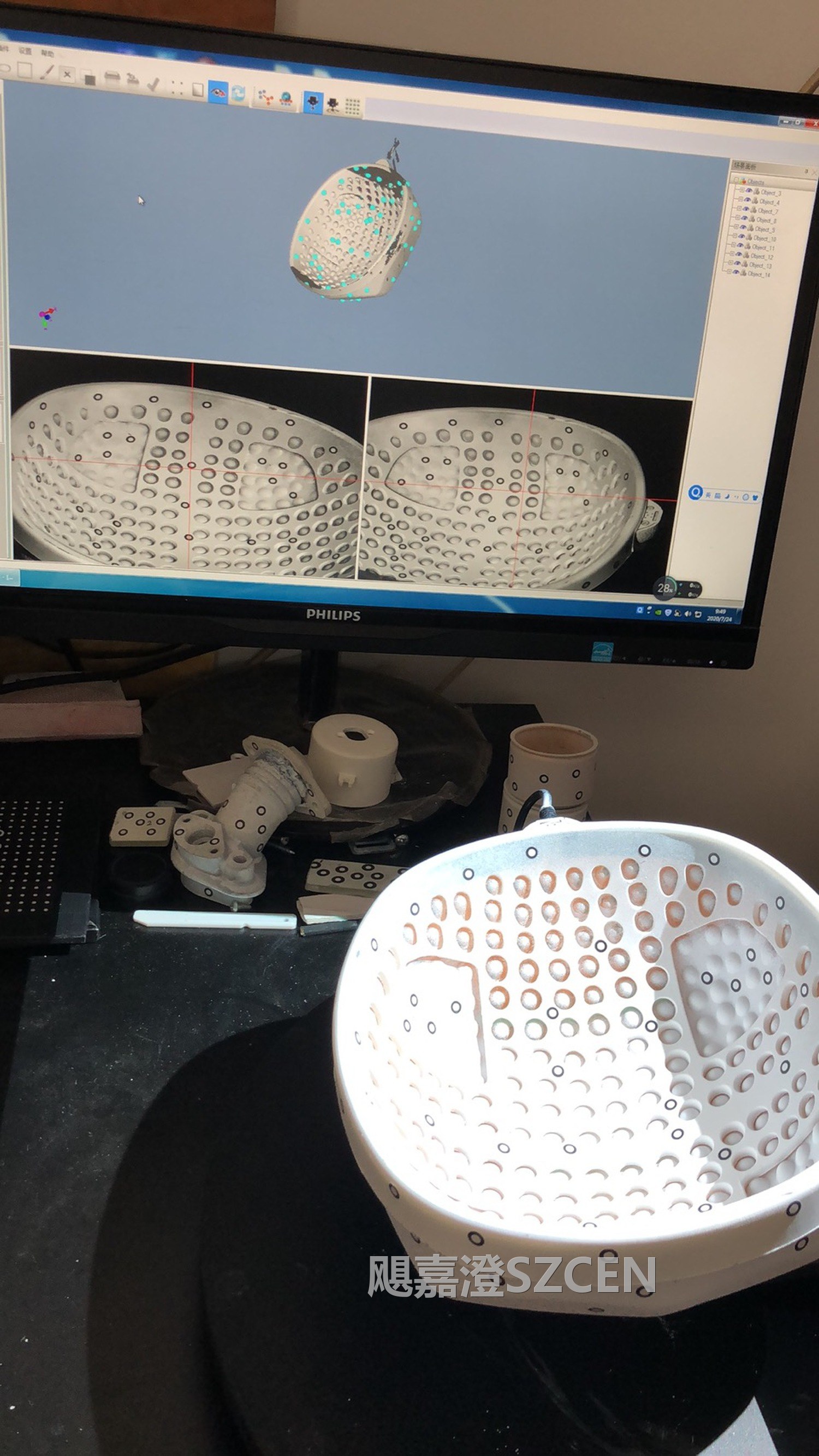

实物检视与尺寸记录：拍摄外壳、内衬与开合结构，量取帽宽、帽深与弧面半径，作为点云基准。

表面处理：外壳为高光注塑件，喷涂薄层显影剂；内衬孔阵列密集，需保证孔口数据清晰。

内外双面扫描：外壳内外两面分别扫描，内衬正面孔阵列与背面加强结构分开采集。

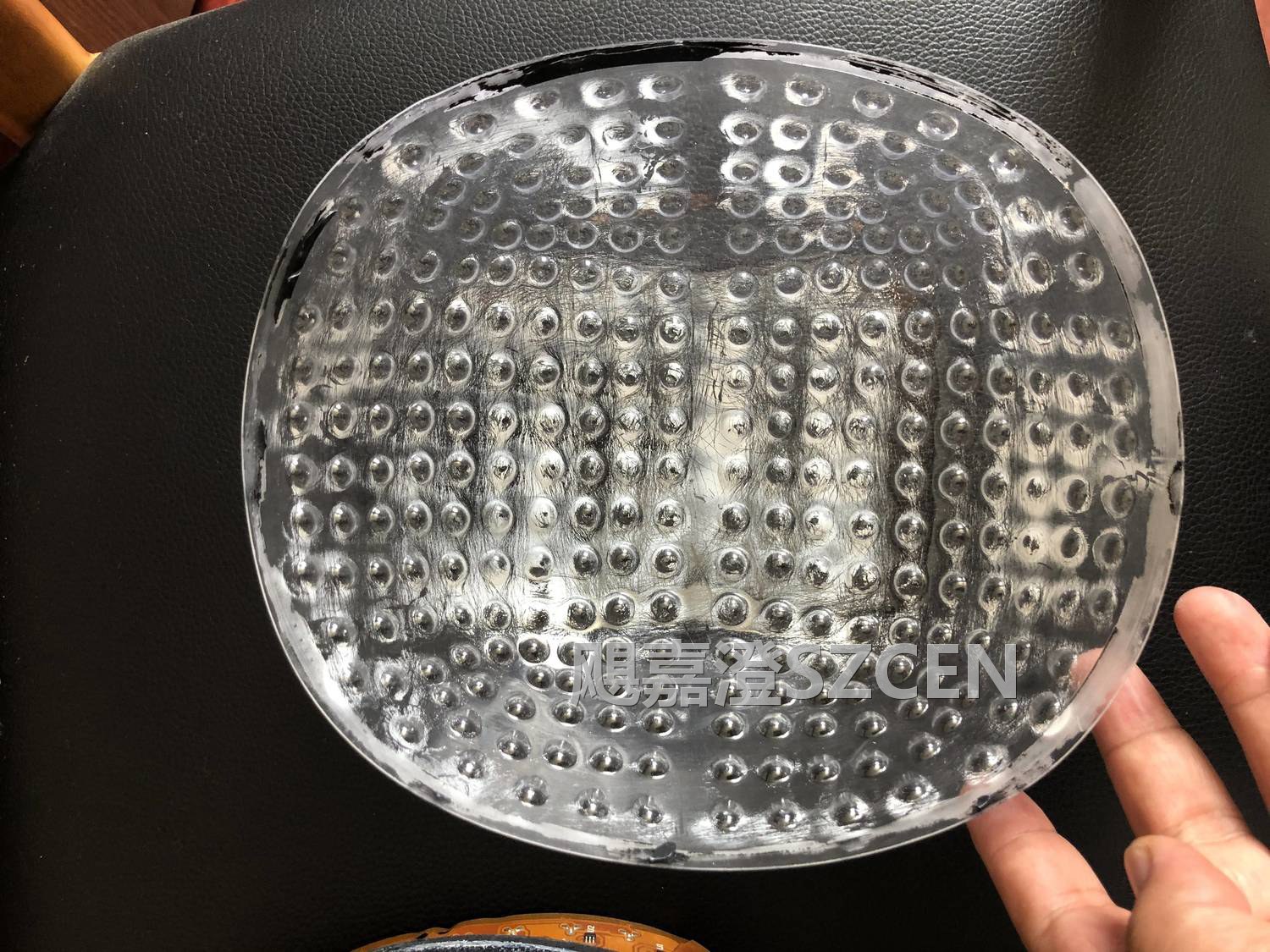

孔阵列加密：内衬发光孔数量多、孔径小，采用小视场模式分区加密扫描，保证孔位与孔径可还原。

数据拼接与检查：按帽体结构特征拼合点云，检查弧面连续性与孔位排布规律，空洞处补扫。

二、点云处理与三维建模

去噪与精简：滤除支撑与背景杂点，按曲率精简同时保留孔口棱线。

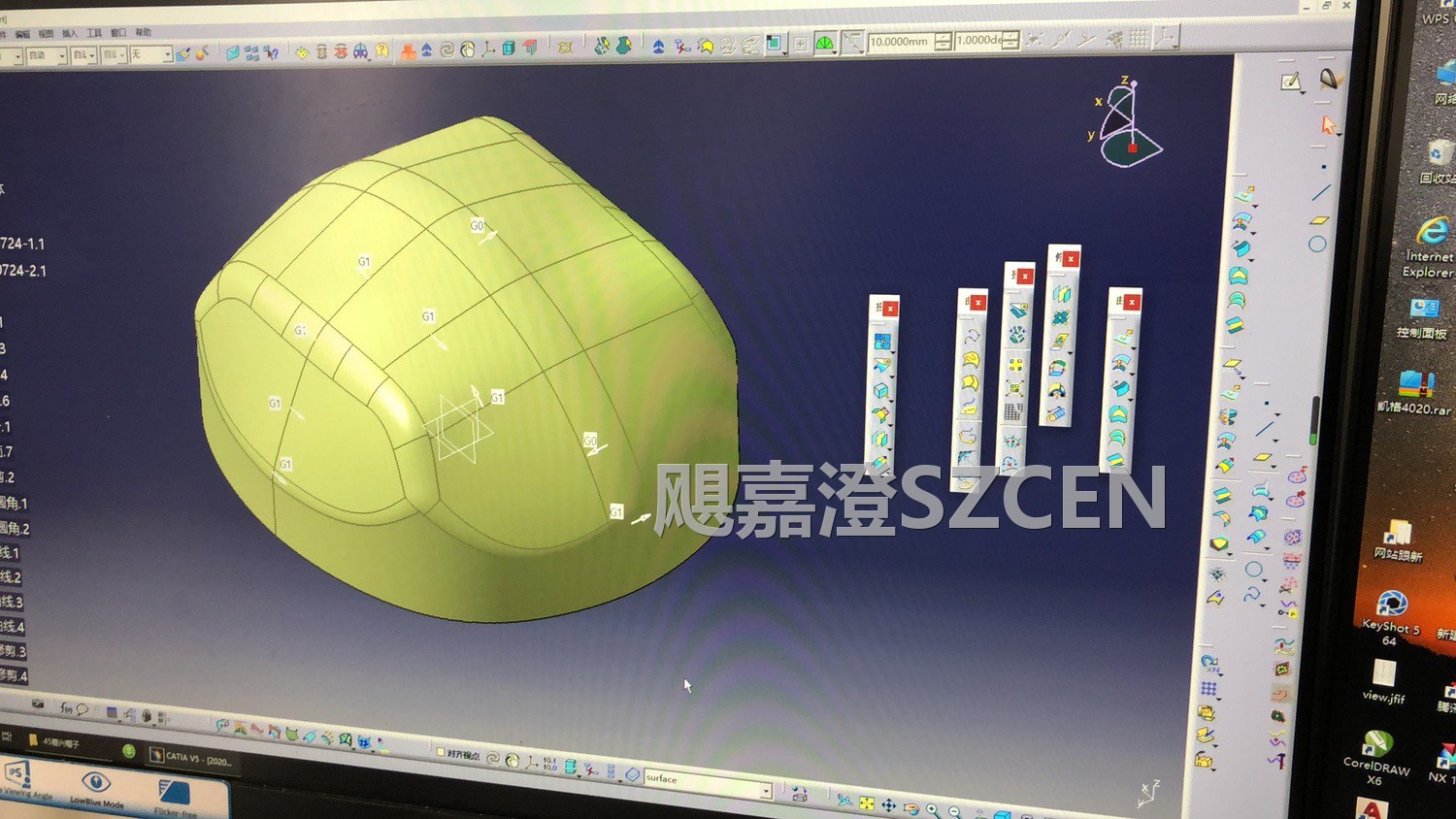

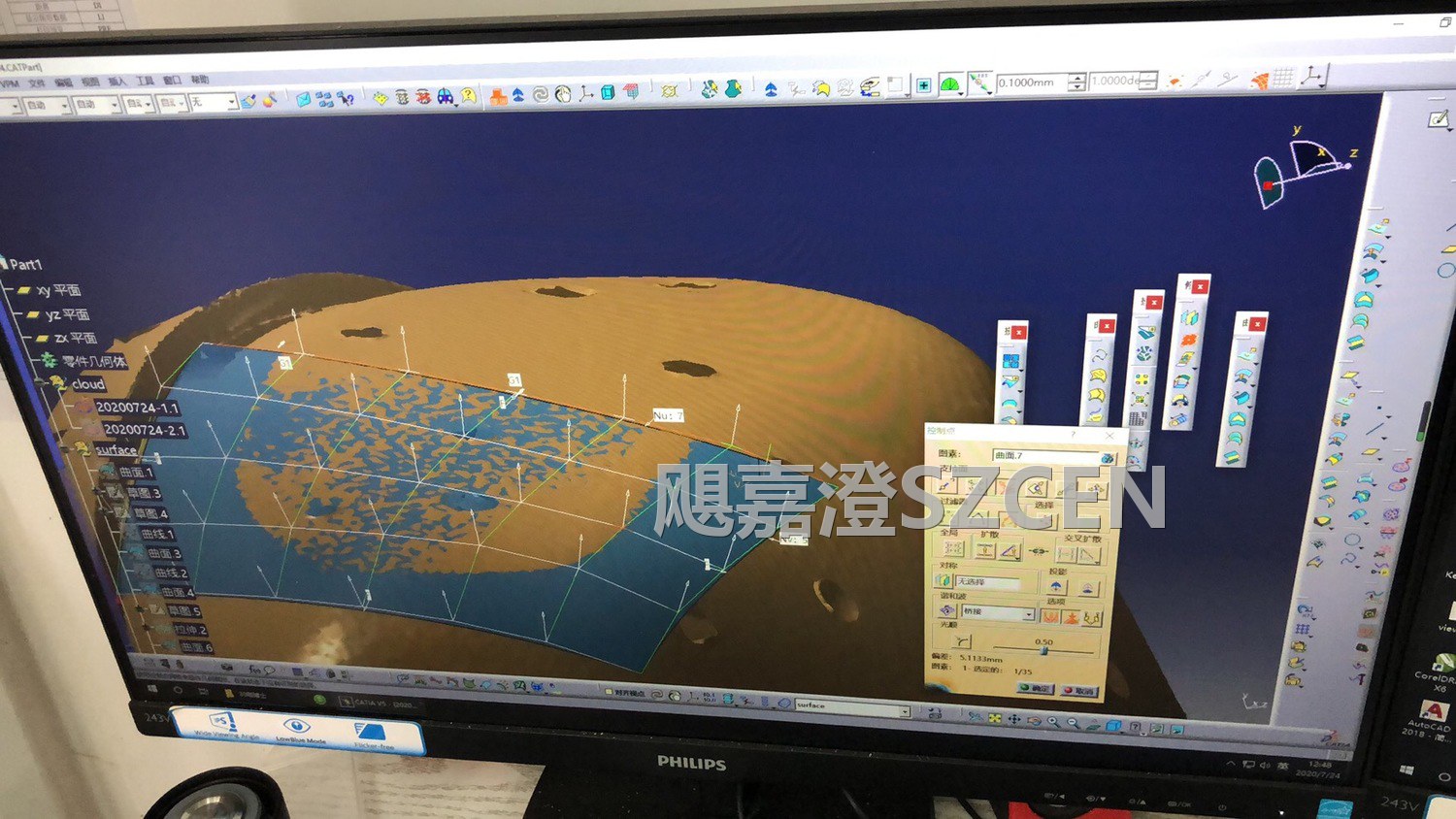

头型弧面重构：按点云拟合帽壳双曲面，还原前额与后脑的曲率过渡，保证佩戴贴合光顺。

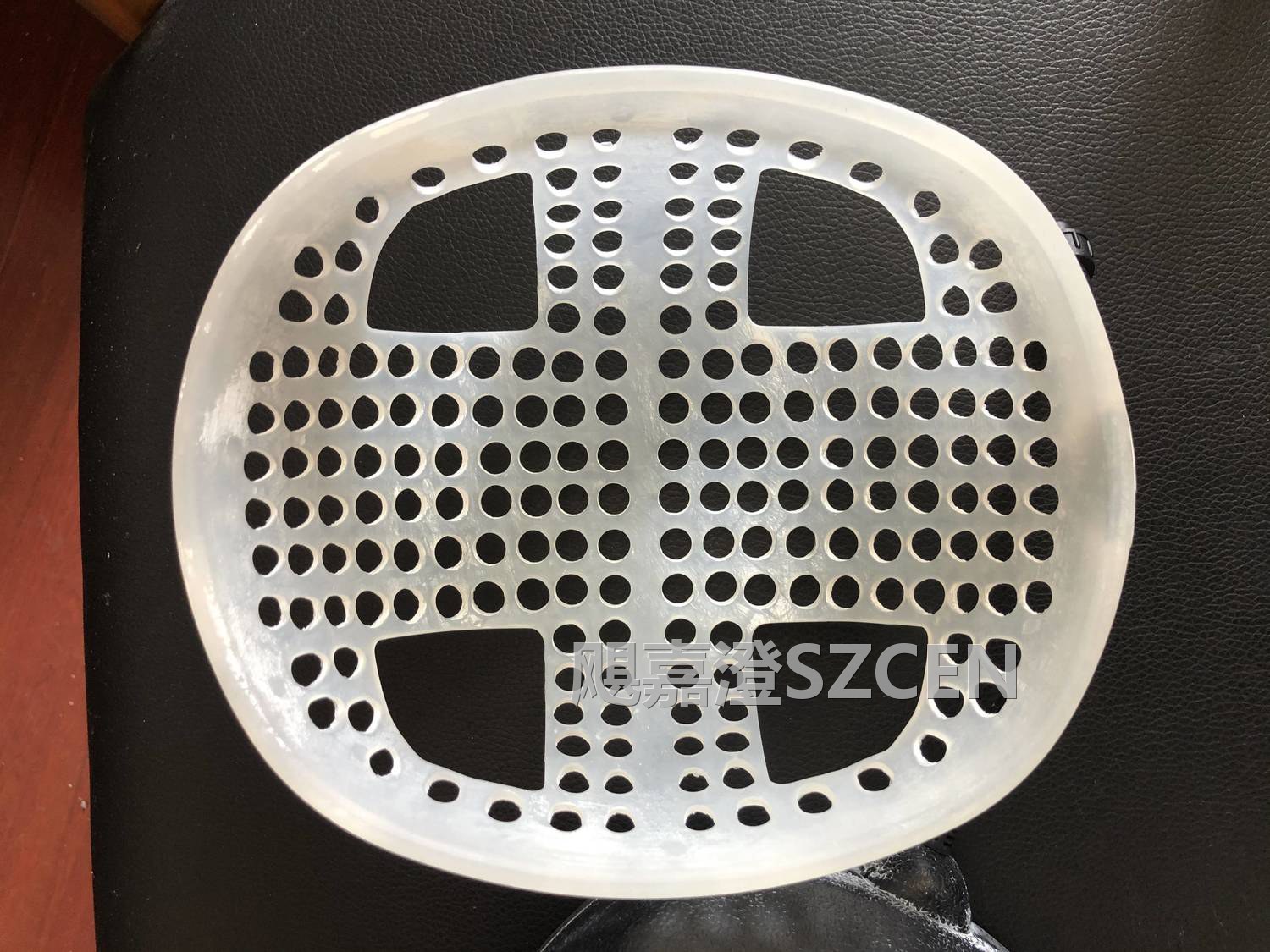

孔阵列参数化：把内衬发光孔按排布规律提取为参数化阵列，保证孔位一致、孔径统一。

内外壳配合设计：外壳与内衬按分型缝重建并留出扣合量，边缘加止口防止漏光。

开合结构还原：铰链或卡扣的开合轴位置与行程按实测还原，保证开合顺畅。

结构校核与整理：核对内部走线空间与壁厚，把关键尺寸整理为可驱动参数。

三、模型校验与交付

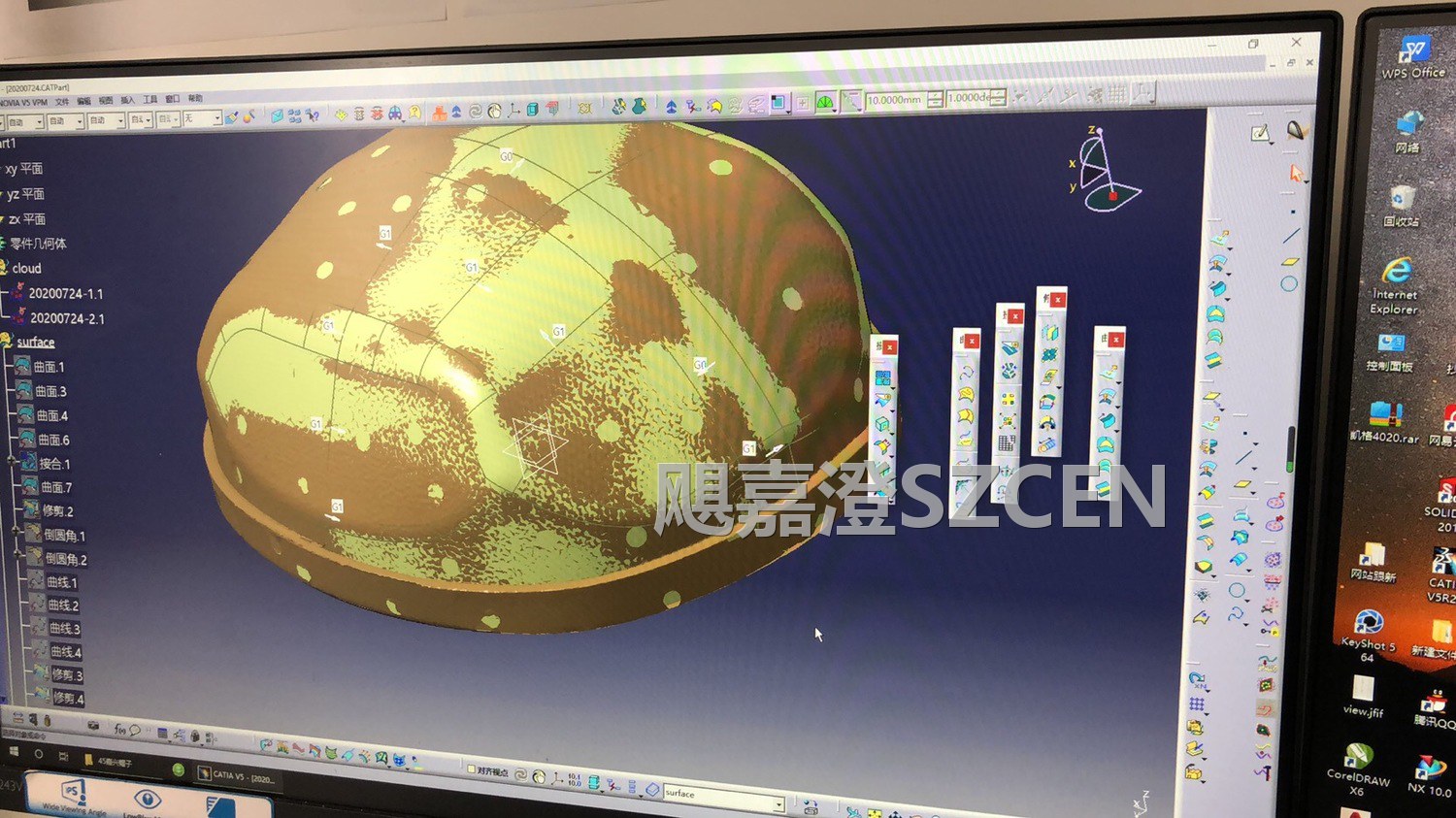

偏差比对：重建模型与原始点云做整体比对，弧面与孔阵列区域重点复核，输出偏差图谱。

虚拟装配：外壳与内衬做虚拟装配，检查扣合间隙与孔位对位，确认无漏光缝隙。

壁厚与贴合度复核：抽取截面核对壁厚与弧面贴合度，保证注塑成型稳定。

二维出图：输出工程图，标注弧面公差、孔位坐标与材质要求，可直接开模。

数据交付：交付三维数模、点云数据与偏差报告，便于外观改型与孔位方案调整。

生发帽看着简单，实际是"双曲面薄壁 + 密集孔阵列"的组合。测绘阶段先把高光外壳做显影处理，外壳内外两面、内衬正反两面分别扫描；内衬上百个发光孔用小视场分区加密，确保每个孔的孔径与位置都清晰可还原。建模阶段按点云拟合帽壳双曲面，还原前额到后脑的曲率过渡；内衬孔按排布规律提取成参数化阵列，一次生成、孔位统一。最后做虚拟装配检查扣合间隙与漏光风险，输出带弧面公差与孔位坐标的工程图。
