轻便型吸尘器｜吸拖一体轻量清洁设备外观与结构设计

本项目为轻便型吸尘器的整机产品设计，面向小户型与日常随手清洁，把吸尘与拖地合并成一次推拉。同类产品要么只吸不拖、要么为了加拖地功能把机身做重，用户推完全屋手腕发酸；配件包又一堆零碎，收纳时找不到。项目把整机重量压到一千克以内，用可拆式电池包平衡重量与续航，配备可湿拖的地刷与各类刷头，一次走完全屋。

一、外观设计

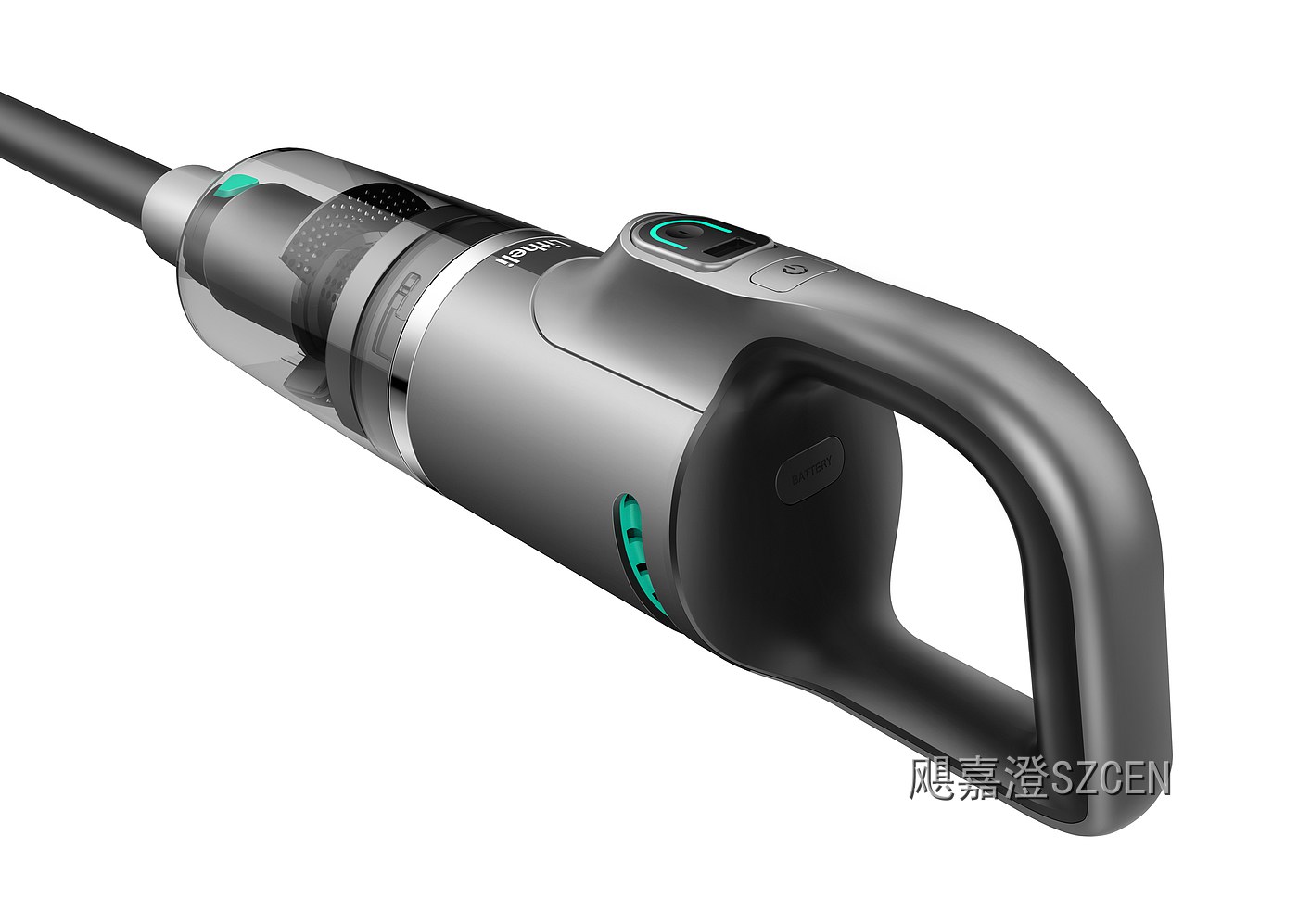

整机构型：主机为横向筒体加闭环握把的构型，筒身深灰金属漆面，透明尘杯嵌在中段，尾部收窄，整体纤细，一眼能看出是轻量取向。

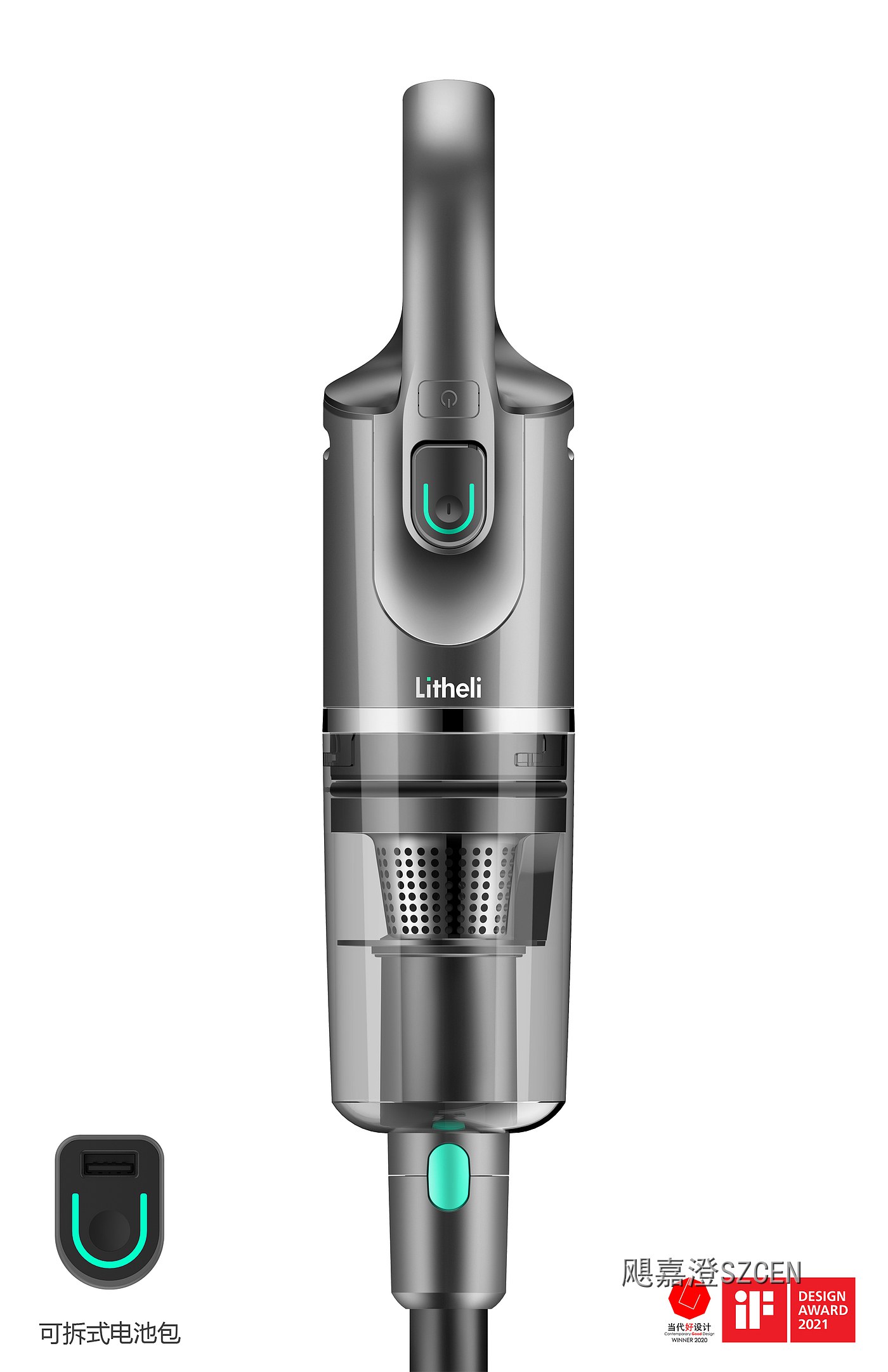

握把与按键：握把为闭环结构，虎口处做内凹过渡，开关按键布置在拇指自然落点并做出青绿色标识，握持时不用调整手位。

点缀配色：整机以深灰为主，只在尘杯环、按键、吸头卡口与地刷边条上用青绿点缀，色调统一、识别度高。

吸拖地刷：地刷底部装配可水洗的拖布，边条用青绿区分，地刷上盖低矮平直，行进时不挡视线、能贴边。

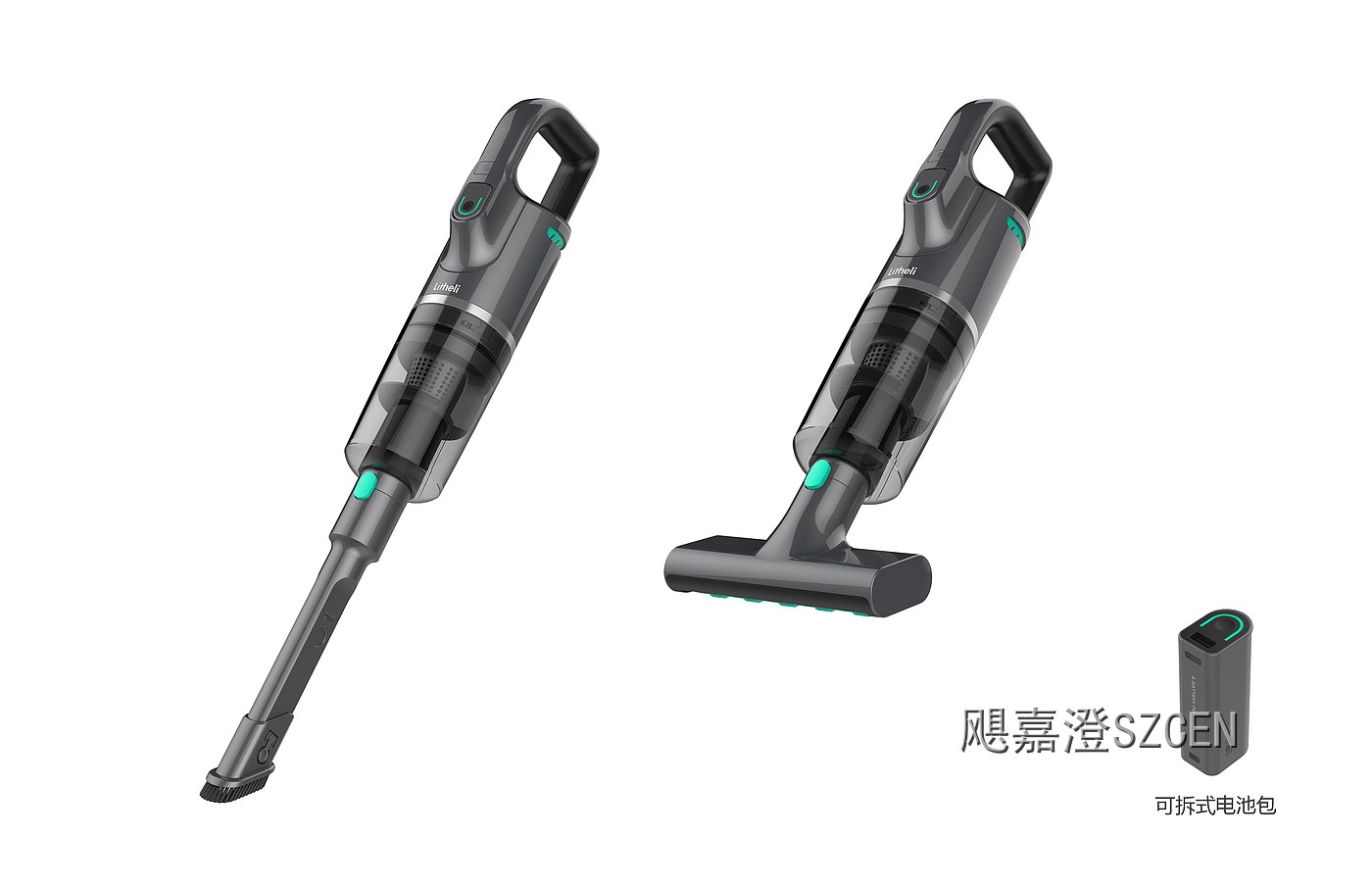

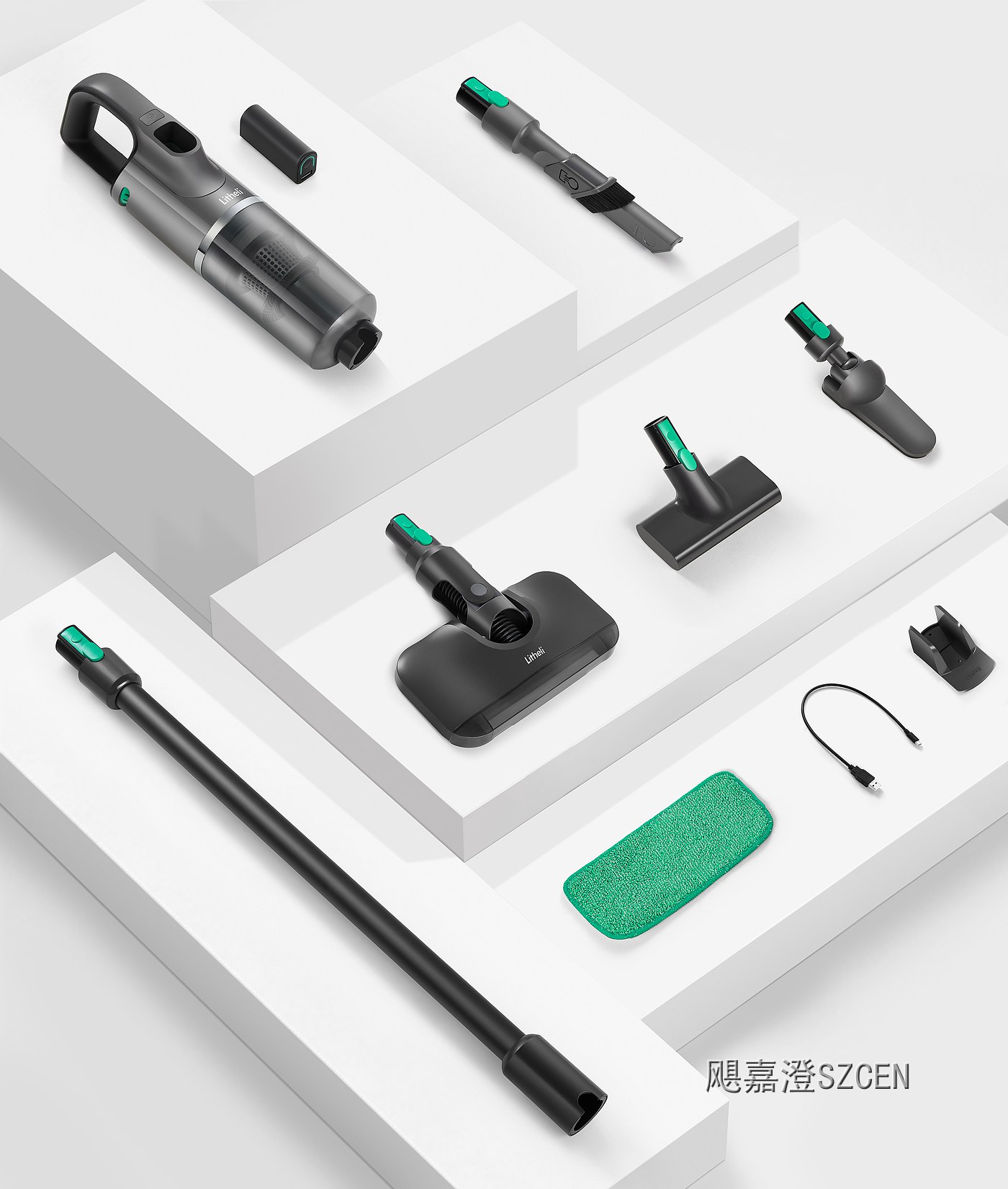

配件同族：延长杆、各类吸头、收纳座与充电线沿用同一套深灰加青绿的分色规则，整套摆开是一族产品。

二、结构设计

轻量化机身：结构件在保证刚性的前提下做薄壁与减重设计，把整机重量控制在很轻的水平，长时间推拉与举高不费手。

可拆电池包：电池包做成独立圆柱件，从握把后方装入并卡住，可取出单独充电，也可给手机等设备应急供电，减少闲置浪费。

吸拖一体地刷：地刷上盖内设吸口与风道，底部拖布贴地，滚刷后方做吸口贴合，边走边吸、边擦边干，前推一趟即完成吸拖。

尘杯与滤网：尘杯为透明件，按压卡扣即可与主机分离，滤网组件从杯口抽出水洗，滤网外圈密封唇边保证气流不回灰。

杆管接口：延长杆与主机、地刷之间用插接加按键锁定的方式连接，插入有明确到位声，按压青绿按键即可取下更换。

握持配重：电机仓与电池包布置在握把上下两端，把重心收在虎口附近，举高清理窗帘与顶面时不压手腕。

三、样品制作

外观手板：数控加工主机筒身、握把、尘杯透明件与地刷外壳，按深灰金属漆面配青绿点缀处理，验证整机比例、点缀位置与握持手感。

结构样机：装配可拆电池包、尘杯快拆、杆管插接与地刷拖布组件，反复拆装，验证锁止可靠性与各接口通用性。

功能样机：装入电机、电池与控制板，做吸拖联动实测，测试吸力、湿拖后地面残留、续航与整机重量分布，验证日常使用的轻便程度。

整机把吸尘与拖地收在一次推拉里：地刷底部带可水洗拖布，上盖内走吸风道，边走边吸边擦，走一趟就把两个活干完。可拆电池包既是续航件也是应急电源；机身做减重设计，配合虎口配重，推到哪都不费手。
