筋膜枪｜L型曲面手柄便携按摩设备外观与结构设计

本项目为筋膜枪的整机产品设计，面向运动后的肌肉放松与日常肩颈腰背舒缓场景。同类产品多以手枪造型直接套用，握把粗、机头重，举着对准肩背时手腕吃力；按摩头替换后无处安放，用完随手一丢。项目以握持省力与治疗头管理两条线重做整机：把手柄做成贴合掌心的 L 型曲面，机身重心压向掌心，按摩头按部位分类配置，机身配一条细长的电量显示条。

一、外观设计

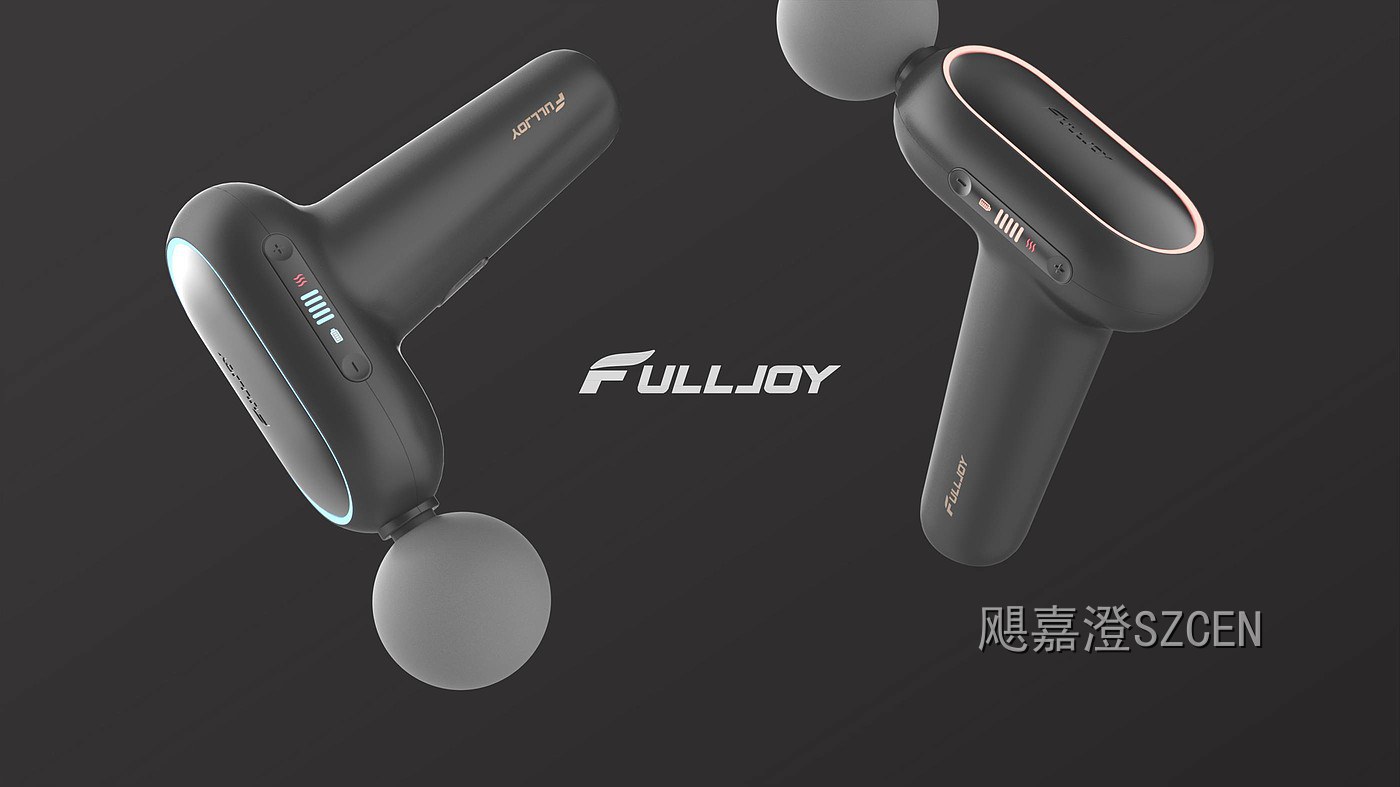

整机造型：采用 L 型曲柄构型，机头短促、手柄竖长，整机呈现握住锤柄的姿态，瞄准肩背时手腕自然不用抬。

曲面手柄：手柄纵向做弧面收腰，虎口位置留出内凹过渡，指腹落点做出细微起伏，握上去贴合掌心、防滑易抓握。

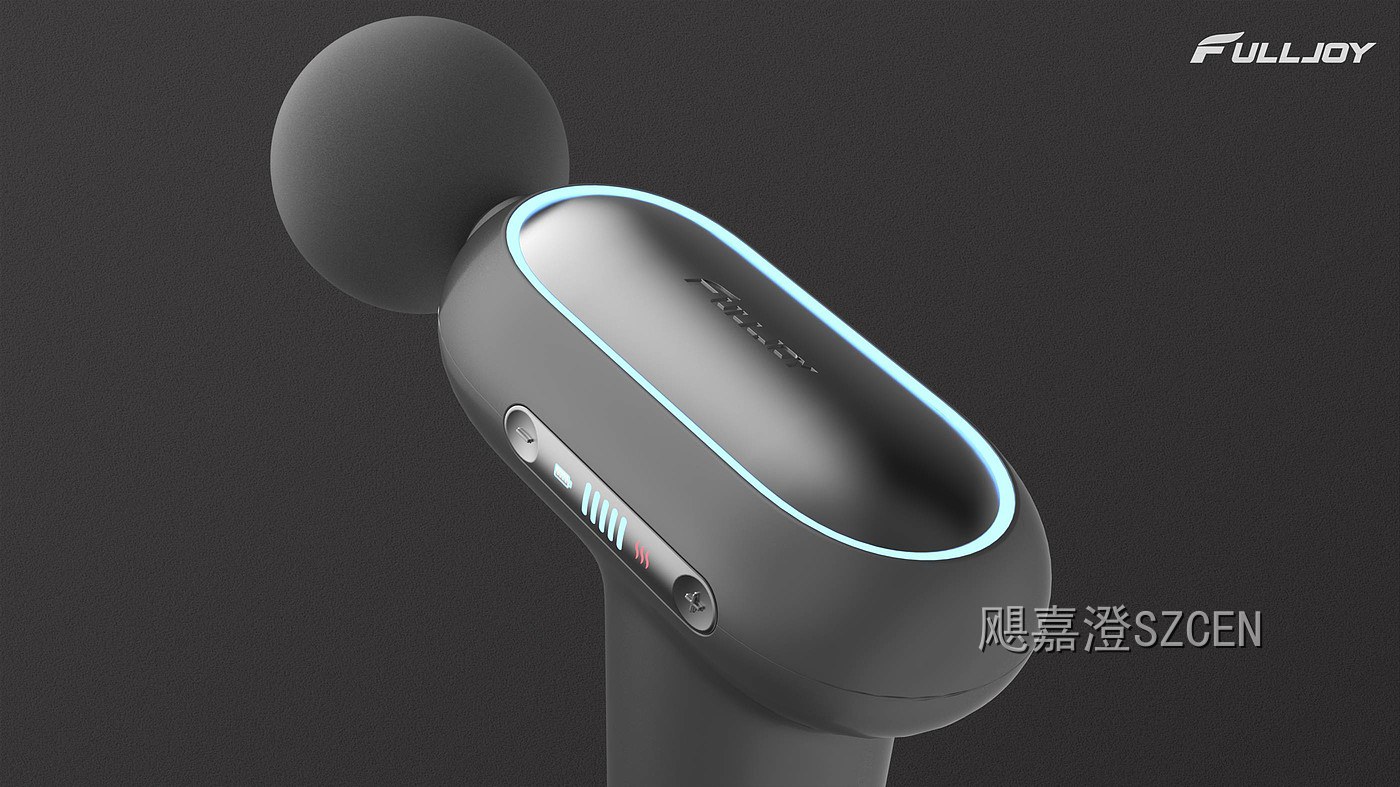

电量显示条：机身侧面嵌一条细长显示区，以分段光条显示剩余电量与档位状态，造型上像一道装饰线，不破坏整机简洁。

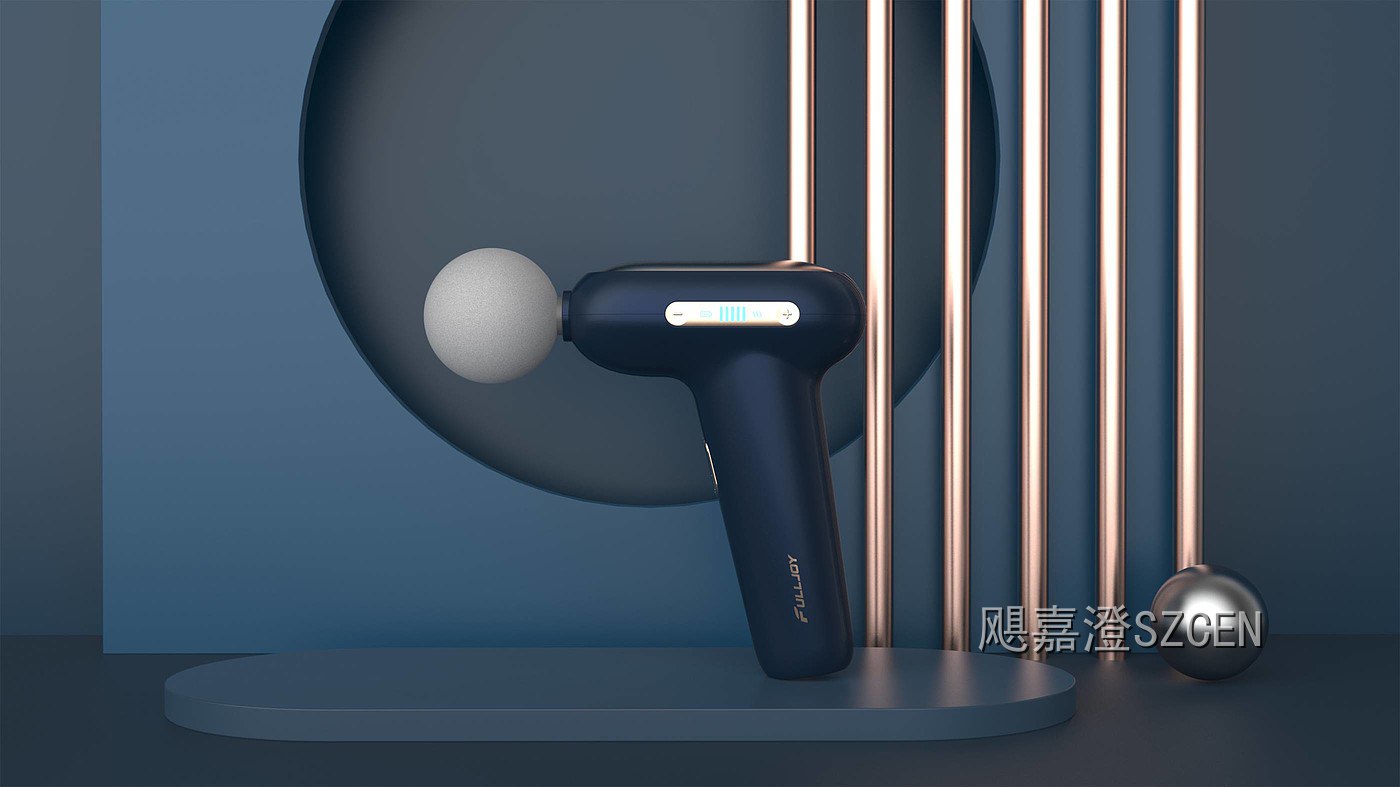

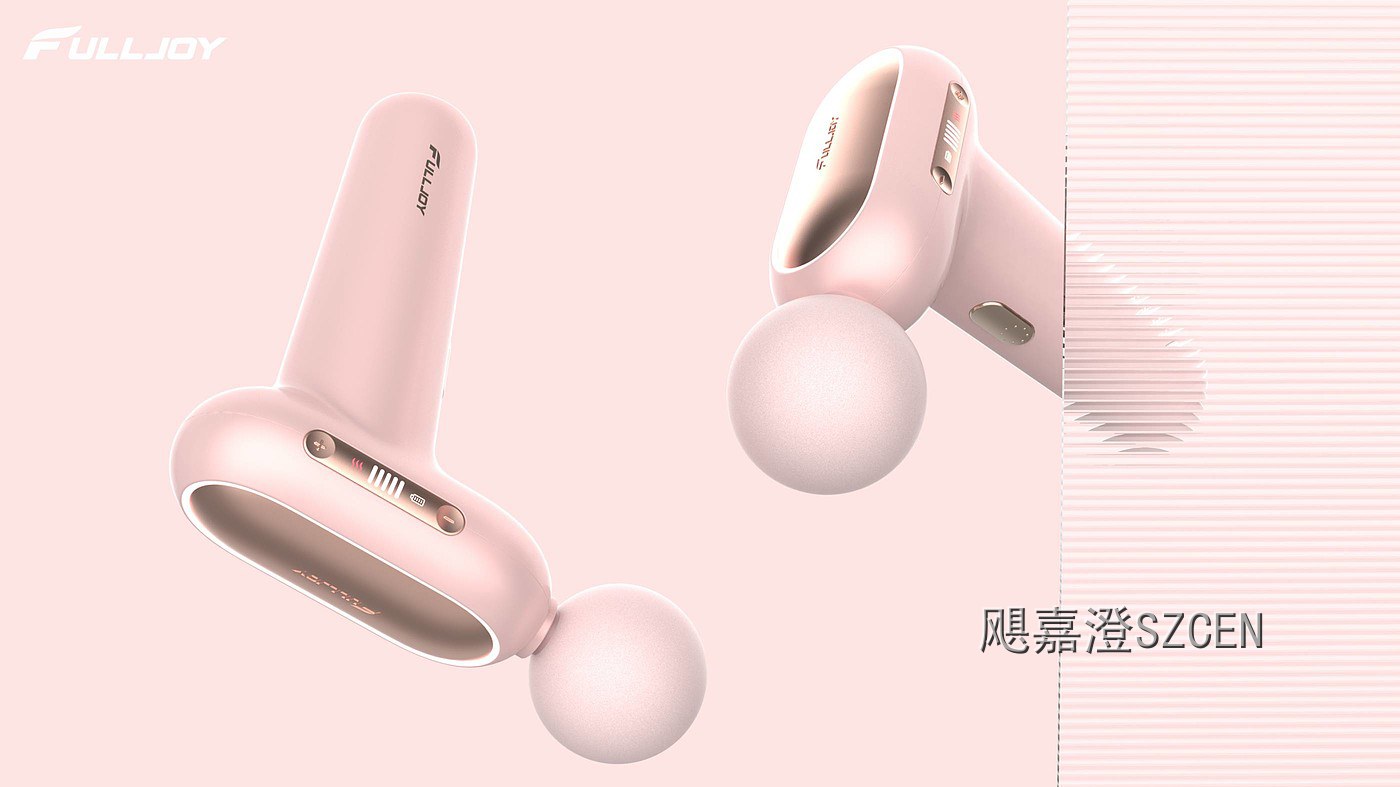

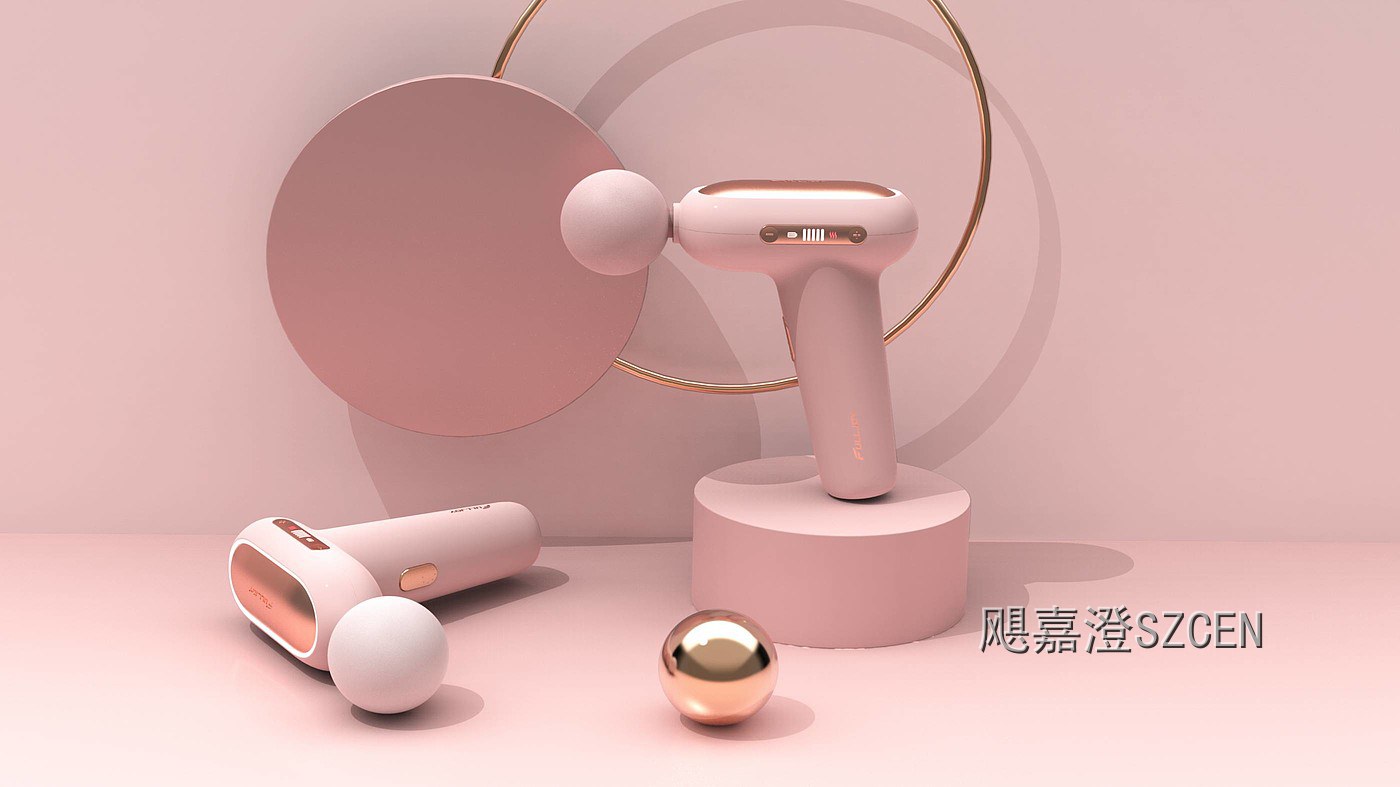

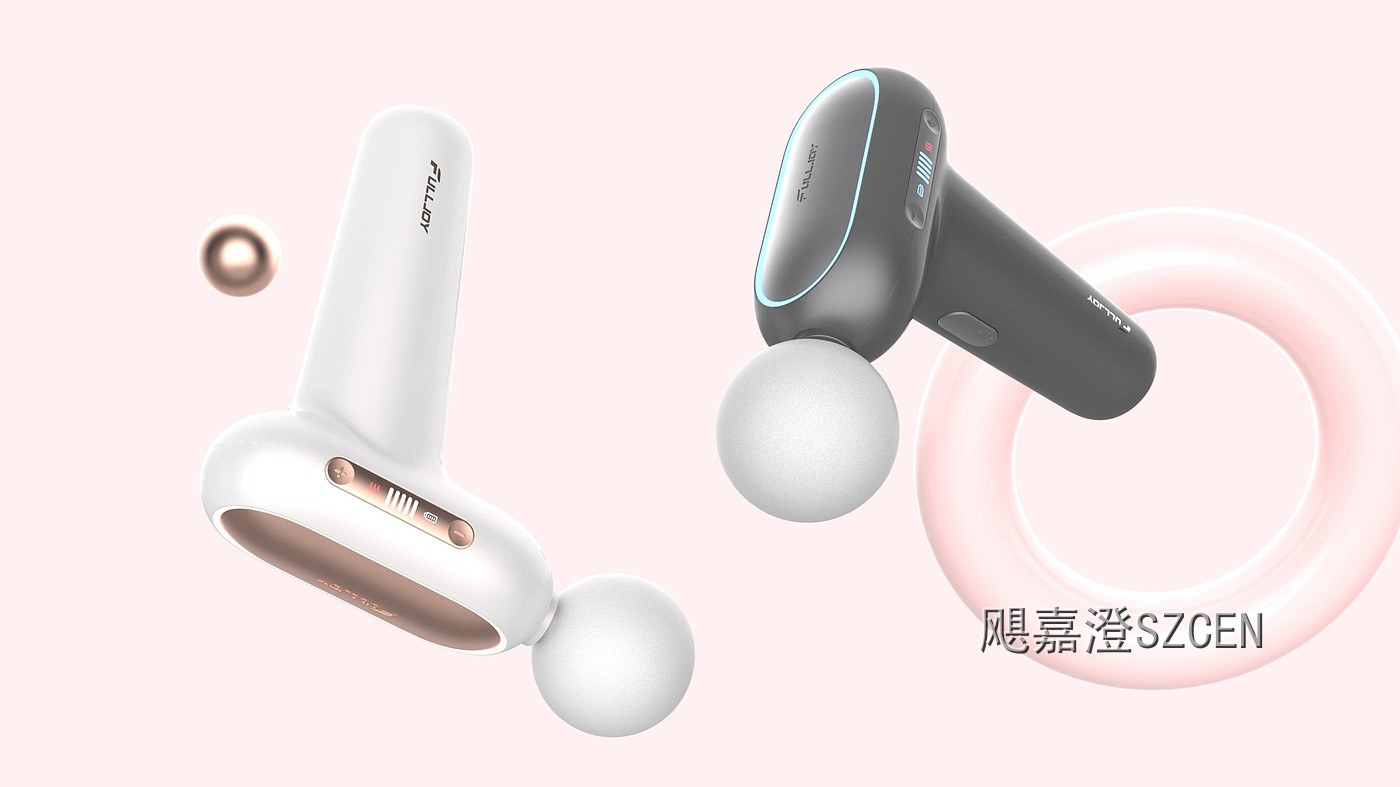

配色方案：提供深灰、藏蓝、白色与粉色等多套配色，机身主色统一，装饰球头与显示条配件用同色系区分，适配不同使用人群。

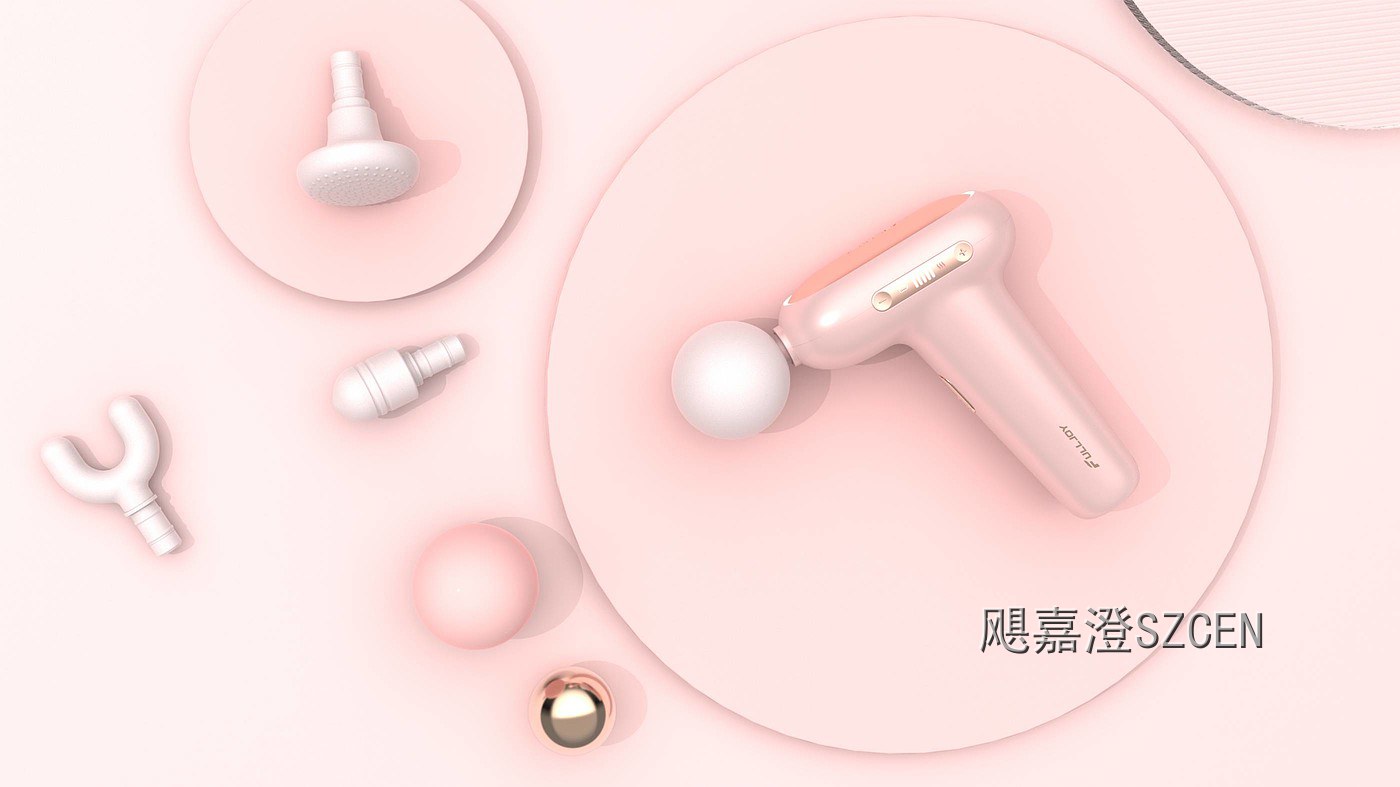

治疗头造型：球形、平头、叉形与圆柱四种按摩头，端面分别对应大肌群、深层按压、脊椎两侧与局部痛点，外形识别清楚、一眼能分。

二、结构设计

传动与减振：电机与偏心机构装在机头内，机头与手柄之间设减振过渡，机头往复冲击时手柄端的振动明显衰减，久用不麻手。

手柄曲率：手柄轴线与机头轴线之间保持合理夹角，使按摩头抵住身体时手掌仍处于自然握持角度，发力方向与冲击方向一致。

治疗头接口：四种按摩头共用同一插接接口，插入后靠弹性卡扣固定，按压侧面按钮即可拔出更换，接口处做限位防止使用中甩脱。

握持配重：电池布置在手柄下端靠近掌根的位置，把整机重心压到握持点附近，长时间举持肩颈部位手臂不易疲劳。

表面处理：手柄采用亲肤软胶与硬质壳体双材质包胶，软胶覆盖主要握持面，硬壳承担结构，两者交界处做顺滑过渡。

散热与防护：电机仓四周留出散热间隙，外壳接缝做防汗防滑液处理，日常擦拭即可保持清洁。

三、样品制作

外观手板：数控加工机身壳体、手柄包胶件与四款按摩头，按各套配色分别打样，验证整机比例、握持手感与配色观感。

结构样机：装配传动机构、减振过渡与治疗头插接接口，做连续冲击测试，验证手柄端振感、接口可靠性与结构耐久。

功能样机：装入电机、电池与控制板，测试各档冲击力度、档位切换手感、电量显示准确度与续航，验证长时间使用的稳定性。

整机用手柄定形：L 型曲柄让握持方向与冲击方向对齐，按摩头抵住肩背时手腕不用别着劲；机头与手柄之间的减振过渡把冲击留在机头，手上只剩轻微反馈。四种按摩头按部位分工，接口统一、按压即换。
