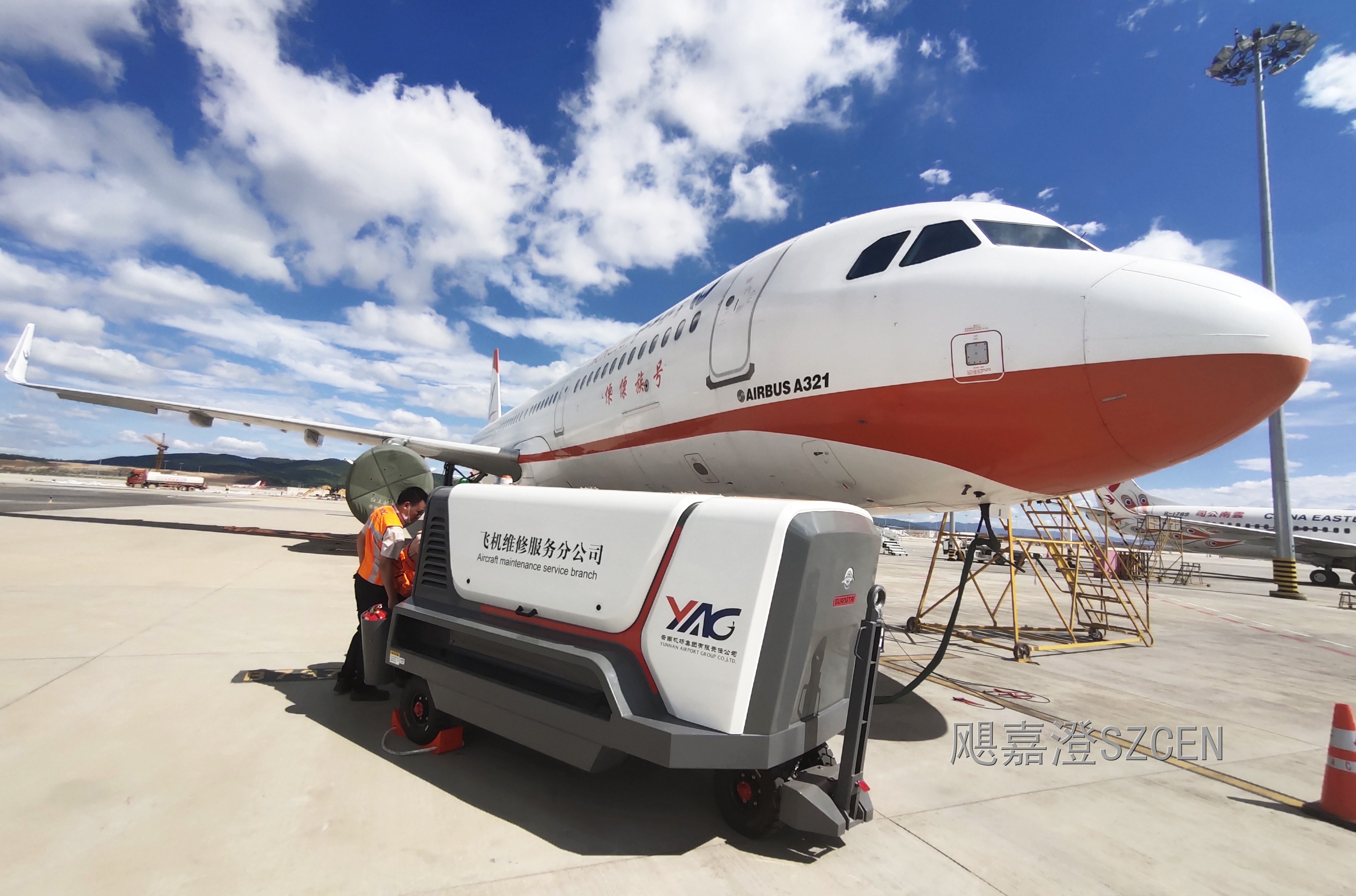

本项目为大型移动逆变电源车整机工业设计，用于机场停机坪为飞机提供地面电源与地面支持，也适用于航空维修、试验站等需要大功率变频供电的场合。此类装备以往多由方箱焊接加外挂线缆直接改造而来：罩体拼缝杂乱、检修门随意开、涂装只有单色灰或蓝，几吨重的设备却没有相应的体量与品质感，长期暴露在风吹日晒的停机坪上还容易显旧。项目结合航空地面设备的作业规范、户外全天候使用要求与拖行转场方式，完成整机外观重塑、分色方案与罩体结构设计，兼顾耐候可靠、检修方便、行车安全与品牌识别。

一、外观设计

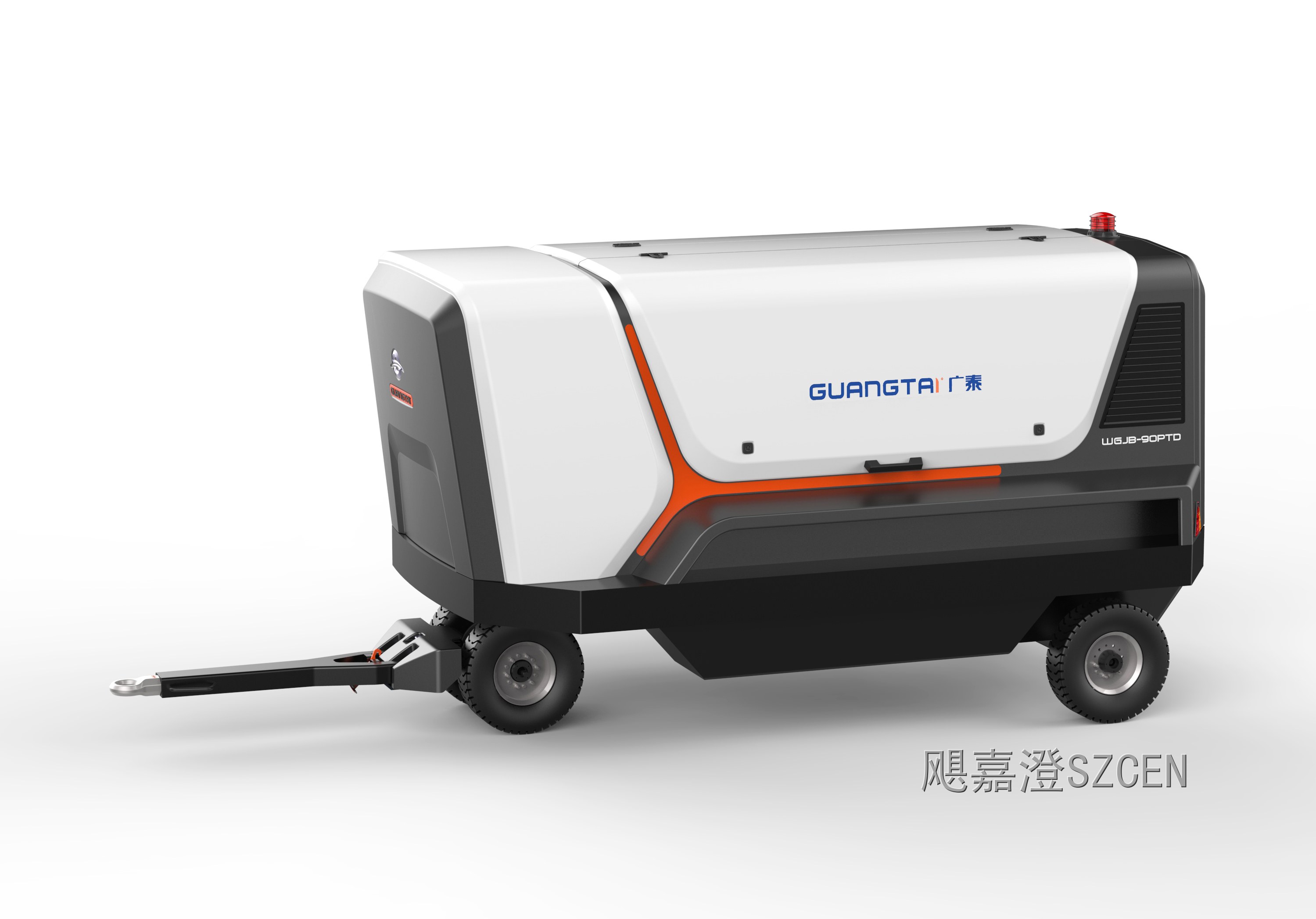

整机造型：采用拖车式箱体造型，白色上罩压在黑色下底盘之上，橙色腰线自前端斜切向后收成月牙形；前后端做斜面与大圆角过渡，底部离地留空，体量厚重而线条利落，远看有整体感。

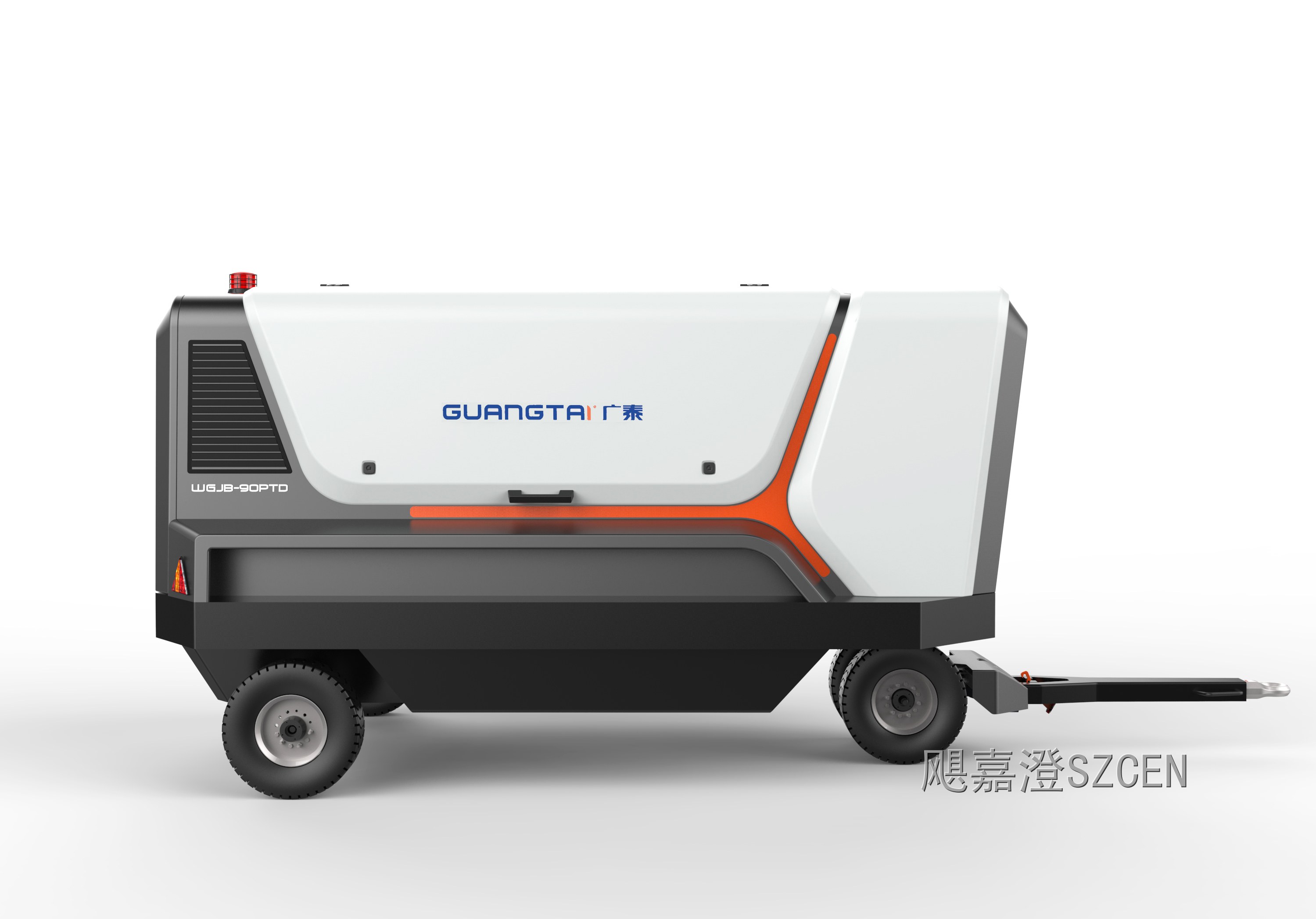

分色与品牌区：上下双色在侧面形成一条清晰的水平腰线，腰线以上留出大面完整区域用于品牌标识，尾部另设独立标识牌；橙色仅作勾勒不铺面，视觉上稳而不闷。

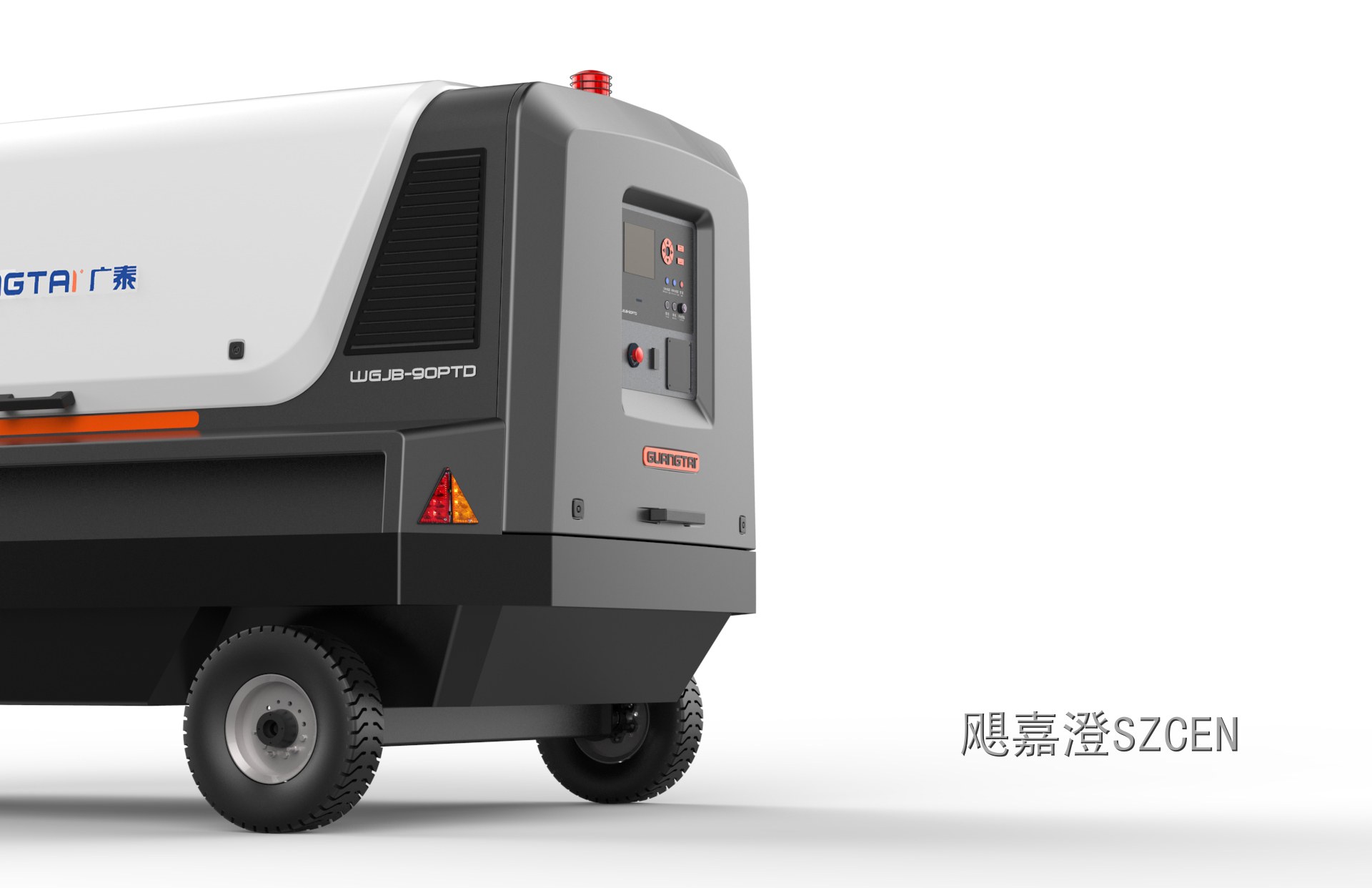

检修与功能面：侧面设置带隐藏把手的检修门与竖向格栅散热面，门缝与格栅均与罩体曲面平齐；底部黑色区域集中布置防撞条与拖挂附件，功能件与造型面互不干扰。

顶部与警示：顶部布置警示灯与吊装点，四周设排水槽与防滑走位，雨天不积水、吊装不刮罩体；警示灯位置高于罩体轮廓，转场时对周围车辆与人员足够醒目。

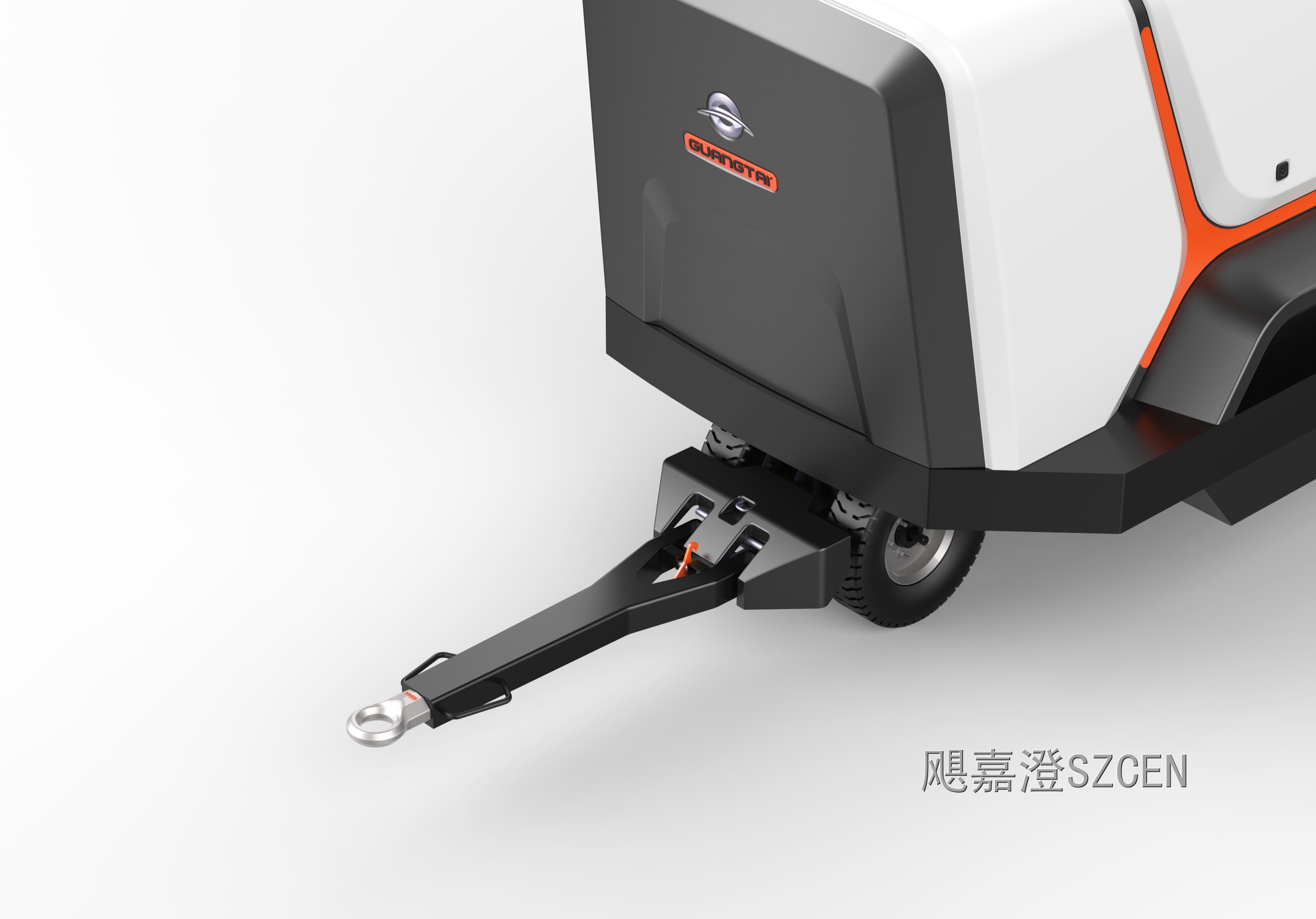

牵引与行走：前端设牵引杆与牵引环，四轮布局、前轮转向带限位，牵引杆可收折贴附车体；轮组选用宽胎面实心或充气轮，适应混凝土机坪与碎石路面。

材质工艺：罩体为玻璃钢或钣金成型后分色喷涂，底盘与车架做重防腐处理并附耐磨涂层，紧固件与锁具采用不锈钢或达克罗处理，长期户外使用不易锈蚀、掉漆。

二、结构设计

罩体分块结构：罩体按上罩、侧门与前后端盖分块，分缝沿造型线布置，拆下侧门即可接触内部主要部件；罩体成型件之间以预埋连接件固定，避免外露螺钉破坏曲面。

车架与承载结构：底盘车架采用型材焊接，电池组、逆变单元与配电模块分区落在车架横梁上，重载区做加强；车架与罩体之间设减振垫，转场颠簸时减少罩体共振与异响。

检修门与锁闭结构：检修门采用铰链加撑杆，开启后可固定，方便双手作业；门锁采用内嵌式防水锁并带限位，锁闭后与罩面平齐，行车时不产生风振噪声。

散热与防水结构：侧面格栅与内部风道对齐，进风口做迷宫式挡水台阶，出风口朝背离迎风面方向；罩体内部设导水槽与最低点排水孔，雨后不积水、不返潮。

牵引与转向结构：牵引杆通过转轴与车架连接，可上翻收折；牵引点做加强衬板，牵引力直接传到车架主梁；转向轮设转向限位块与锁止位，转场与停放状态可切换。

电气安全与线缆收纳：输出电缆盘与接地区域集中布置在车体一侧，电缆收纳盘带锁定结构，行驶时不甩出；接地端子设在车架金属本体上，保证接地连续性。

三、样品制作

外观手板：按比例数控加工上罩与腰线饰块，做双色喷涂样板，验证整车比例、双色分割高度与橙色腰线的走向。

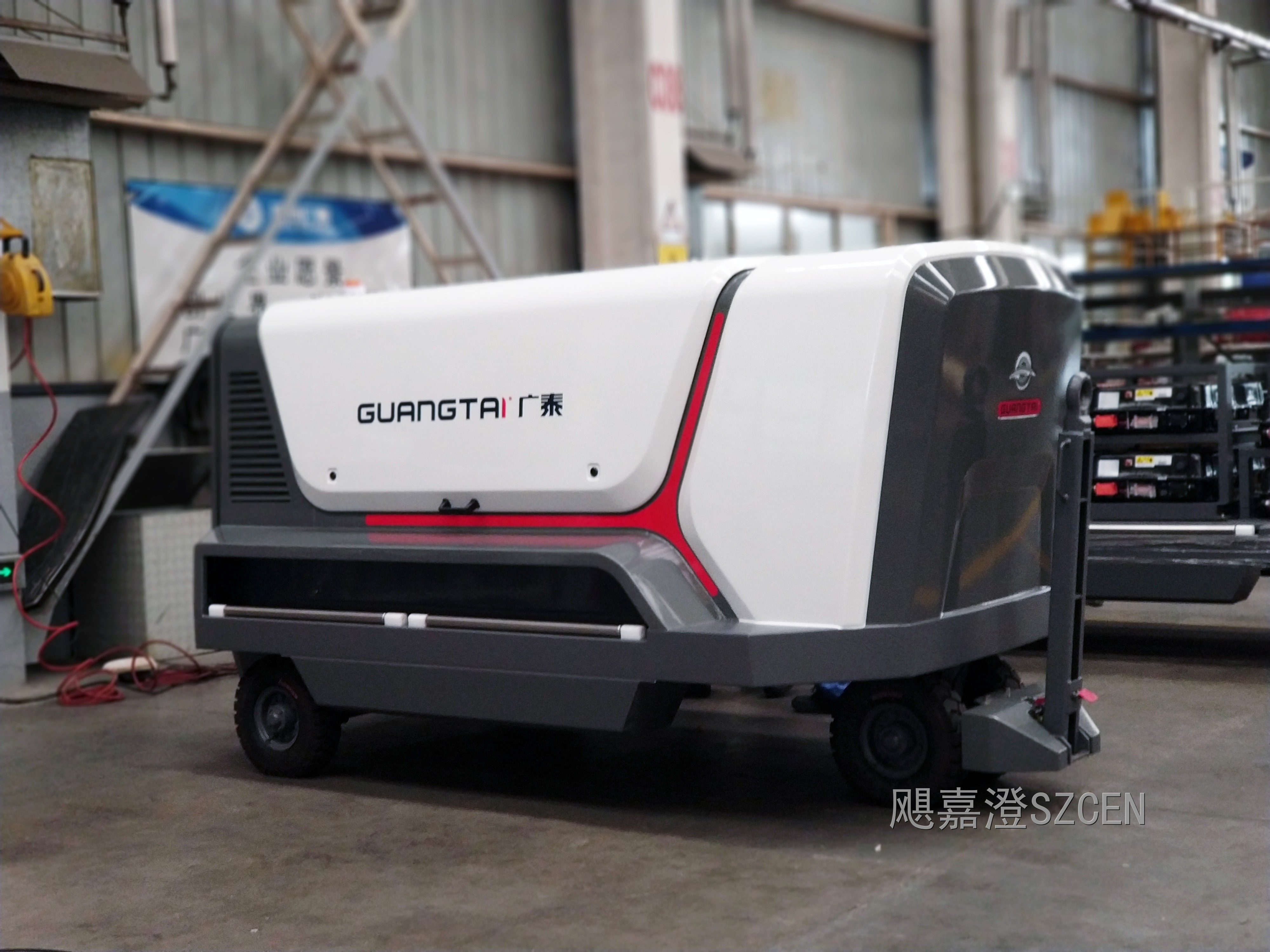

结构样机：以型材车架配玻璃钢或钣金罩体做全尺寸或缩比样机，装配检修门、格栅件、牵引杆与轮组，测试门体开合、罩体刚性、牵引受力与转场稳定性。

功能样机：装入电池、逆变与配电单元，接入模拟负载联调，实测满负荷运行下的温升、散热风道效率、整机振动噪声与接地连续性。

整机采用拖车式箱体造型，白色上罩压在黑色底盘之上，橙色腰线自前端斜切向后收成月牙，前后端斜面加大圆角过渡，几吨重的装备因此显得利落而不笨重。上下双色在侧面形成清晰腰线，腰线以上留出完整品牌标识区，尾部另设标识牌；侧面检修门与竖向格栅散热面均与罩体曲面平齐，门锁内嵌、开启后撑杆定位，方便双手作业。顶部布置警示灯与吊装点并设排水槽，前端牵引杆可收折，四轮布局配转向限位，轮组适应机坪与碎石路面。罩体为玻璃钢或钣金分色喷涂，底盘车架重防腐处理，罩内设导水槽与最低点排水孔，电缆盘与接地区域集中布置，适合机场停机坪、航空维修与外场试验等全天候使用场景。
