工业护目镜｜模块化智能安全护目镜外观与结构设计

本项目为模块化智能工业护目镜整机产品设计，面向焊接、切割、打磨与户外巡检等作业场景。以往智能安全防护产品不是外形过于硬朗复杂，就是功能堆叠、线条零碎，工人不愿意长时间佩戴；而普通护目镜又功能单一，镜片与头带无法替换，一片刮花就整只报废。项目把构成产品的每个功能都提炼成一种统一的形式，让使用者在挑选与维护阶段一眼看懂、随手能换，外观上摆脱硬朗复杂感，做到简洁紧凑、佩戴轻便，同时保留照明与信息显示等智能功能。

一、外观设计

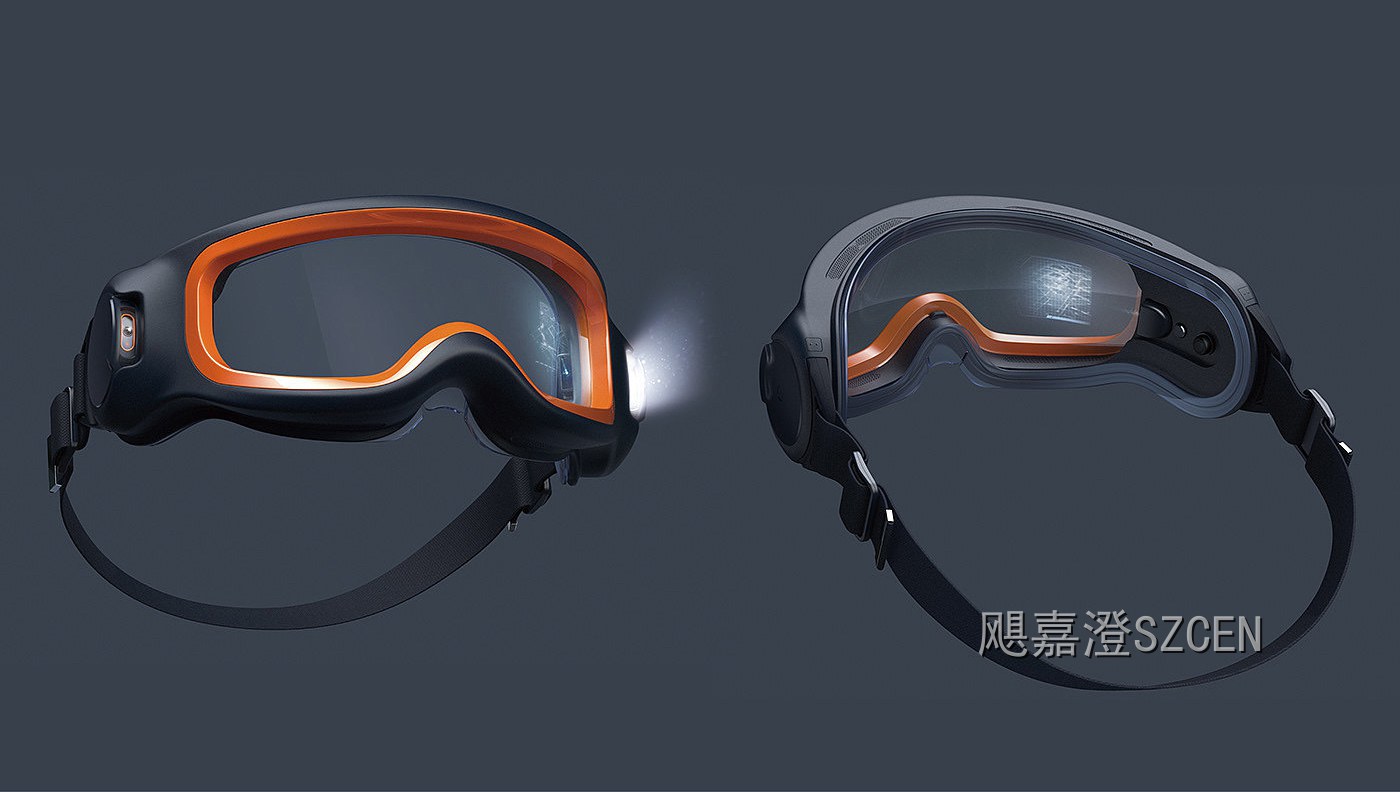

整机造型：采用一体弧形包裹造型，黑色软质主体配橙色装饰圈，镜片以最大面积覆盖视野；形体沿面部轮廓缓和过渡，没有多余切角与凸起，简洁紧凑，弱化工业防护的装备感。

模块化识别：包裹圈、镜片与头带都做成可替换的独立模块，同尺寸不同配色，橙色、红色、黄色与蓝色可自由组合；用户在远处也能一眼分辨模块位置，更换时不必猜测方向。

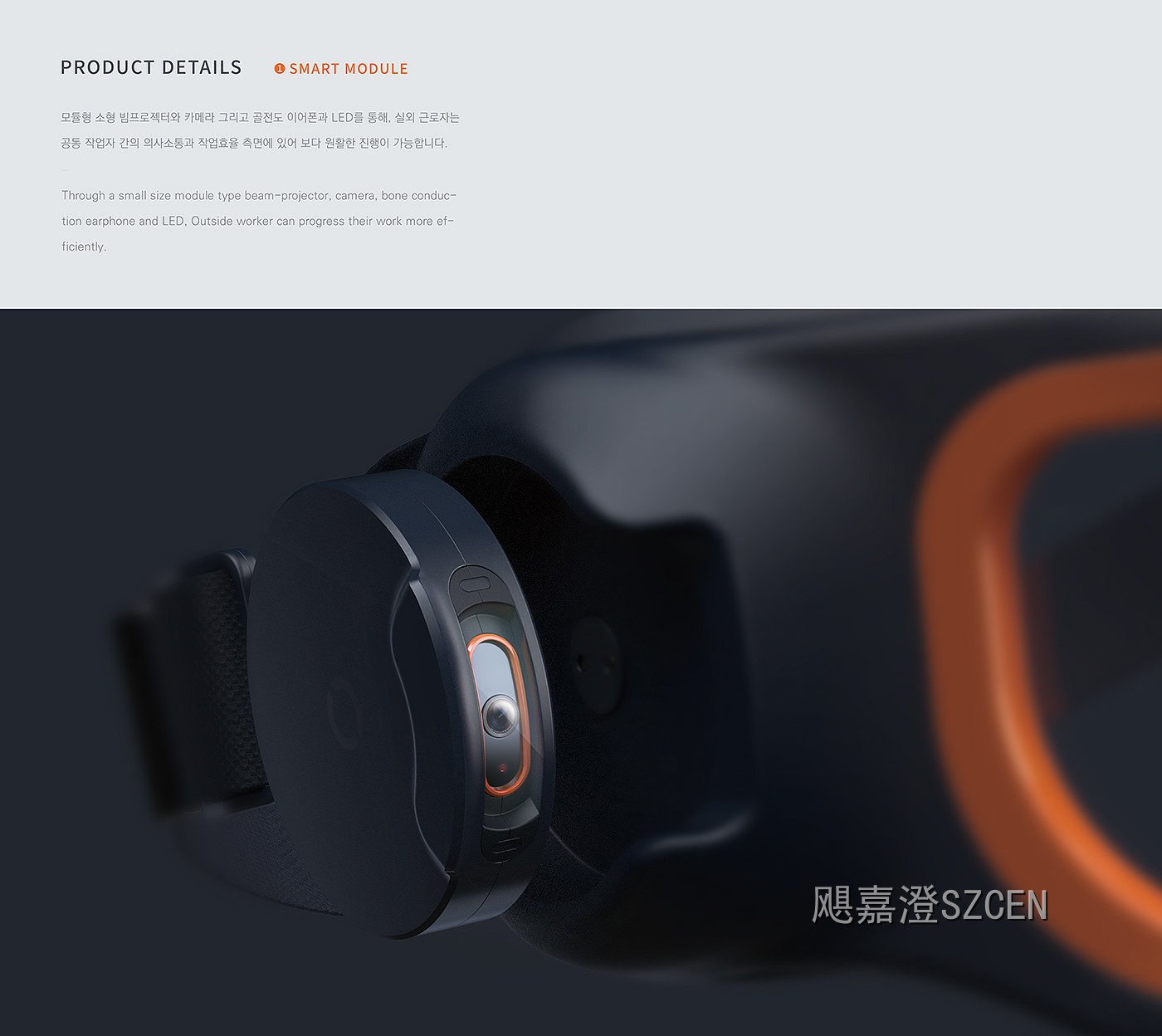

智能功能件：侧边集成照明灯与显示模块，镜片内侧可投射作业信息，使用者在双手占用时也能看到提示；功能件嵌入壳体轮廓内，不额外增加外轮廓凸起。

佩戴与贴合：鼻梁处做凹口过渡，镜框边缘以软胶贴合面部；侧扣可调松紧，双目大视野，戴安全帽时也能顺畅佩戴。

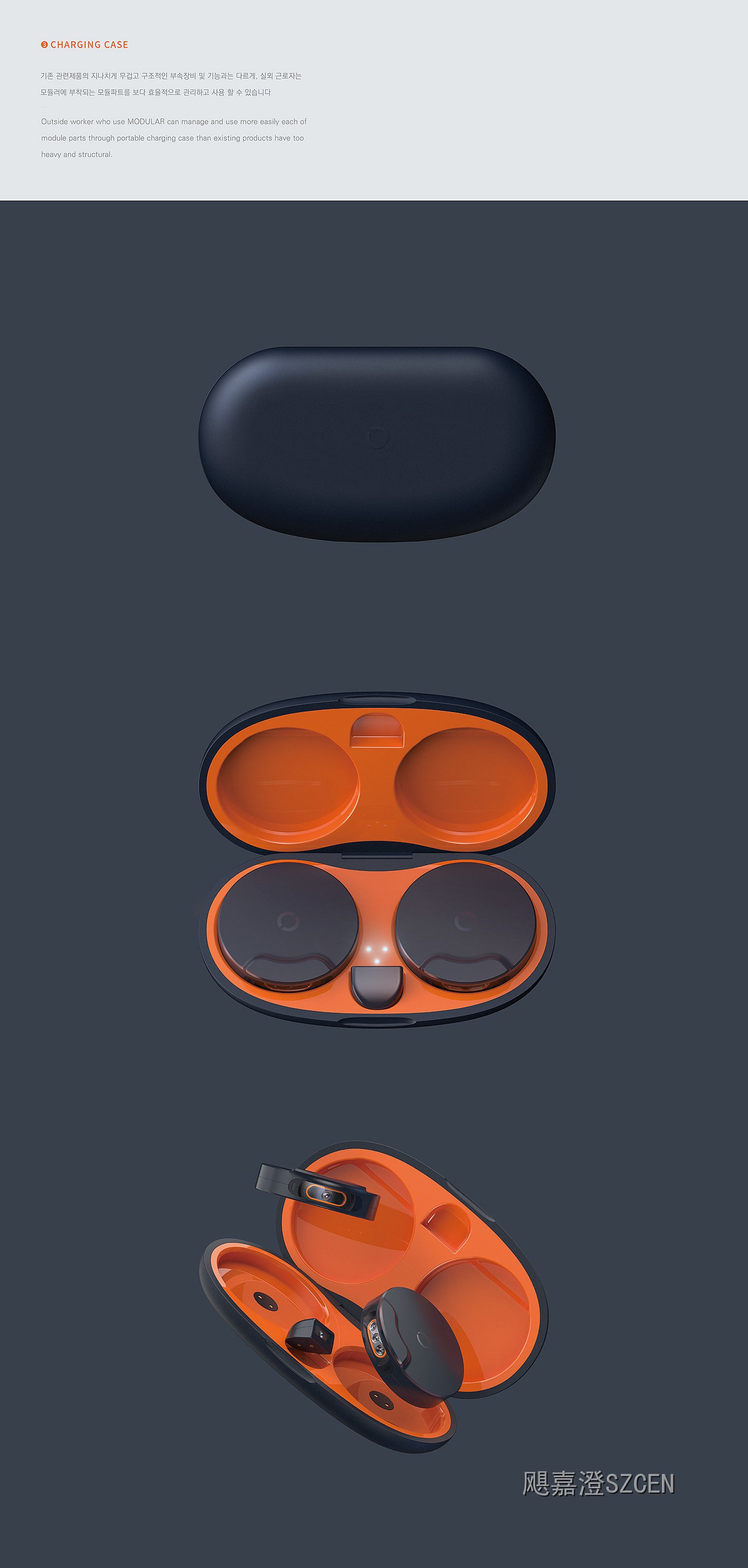

附件与收纳：配套圆盘式收纳盒，分格存放备用镜片、包裹圈与头带，盒子可闭合携带，工地与车间之间转移不掉件。

材质工艺：主体为软胶与工程塑料双色成型，装饰圈采用硬质塑料件，镜片为光学级透明板材并做防刮与防雾处理，表面哑光与软胶触感结合，长时间贴合皮肤不刺激。

二、结构设计

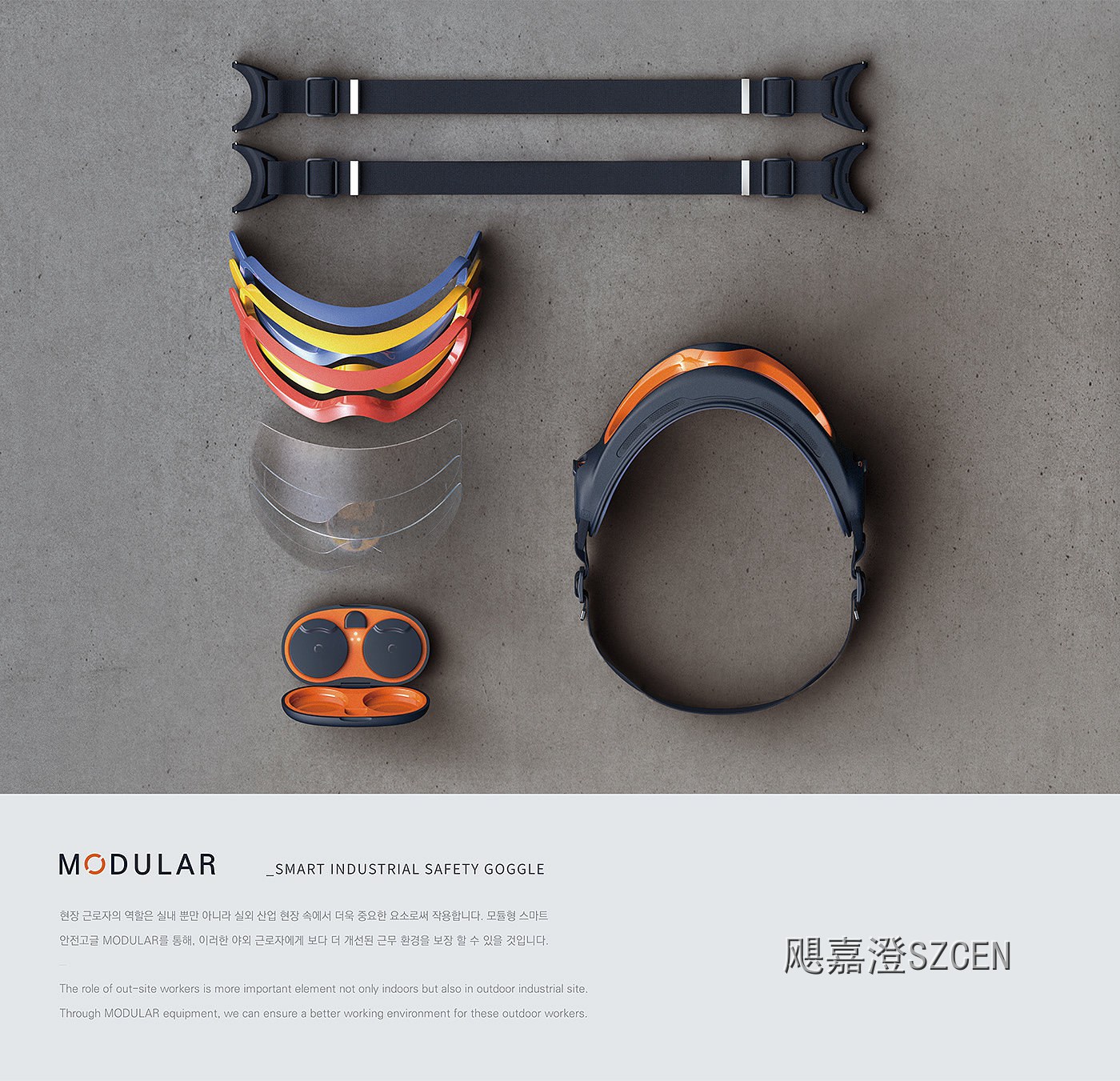

模块化分件结构：整机拆分为镜片组件、包裹圈、主体壳体、头带组件与功能模块五部分，各部分独立成型、独立更换，镜片刮花只需换镜片，头带松弛只需换头带。

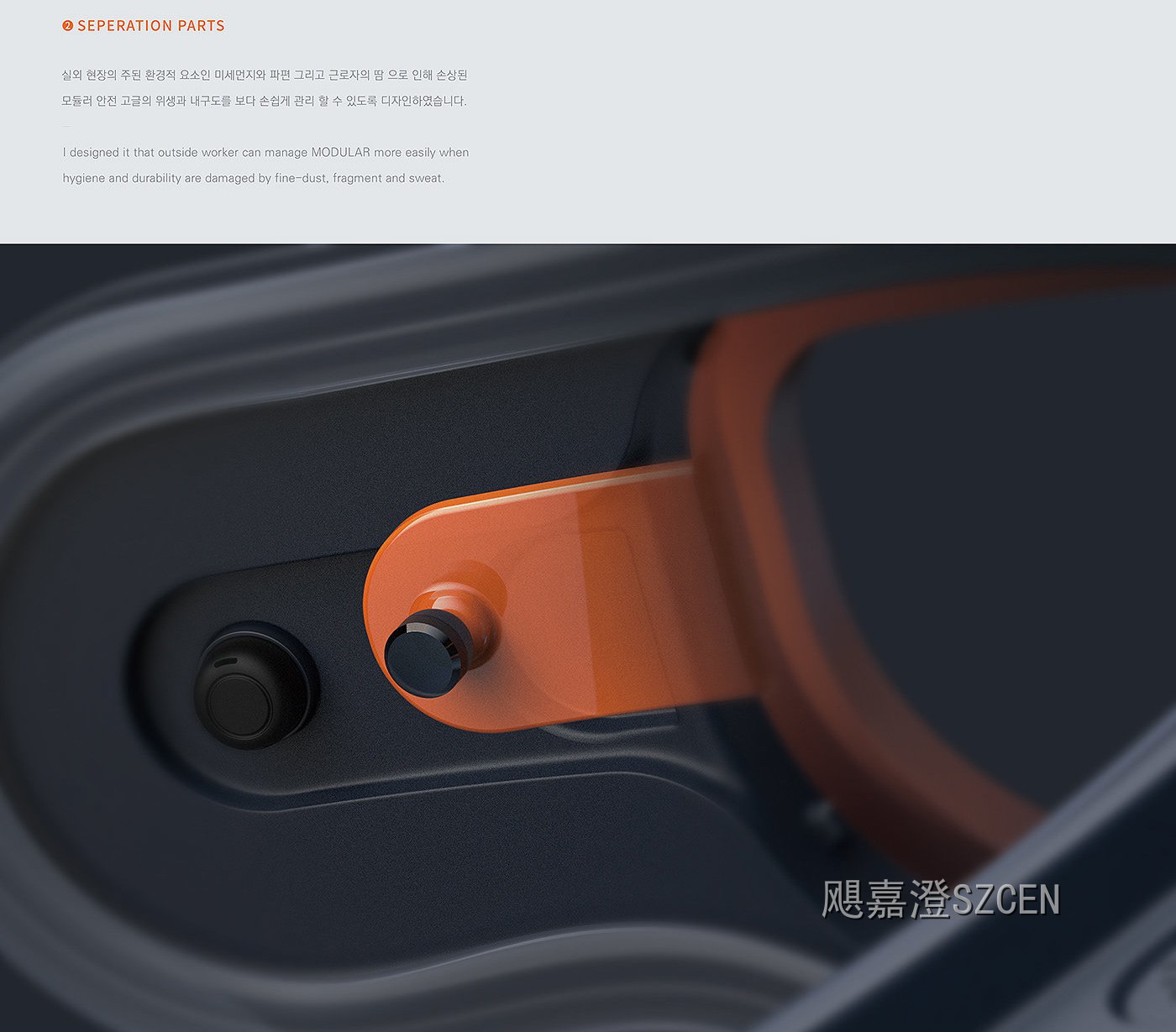

快换连接结构：镜片与包裹圈通过卡槽加弹性卡扣固定，拆装免工具；头带两端采用快插扣与壳体连接，单手即可完成更换，接口处做防呆，装反装不上。

面部贴合与密封结构：包裹圈采用软胶材质，边缘做唇边结构，贴合面部时形成柔性密封，减少粉尘与飞屑从侧面进入；鼻梁区域加宽过渡，避免长时间佩戴压痕过深。

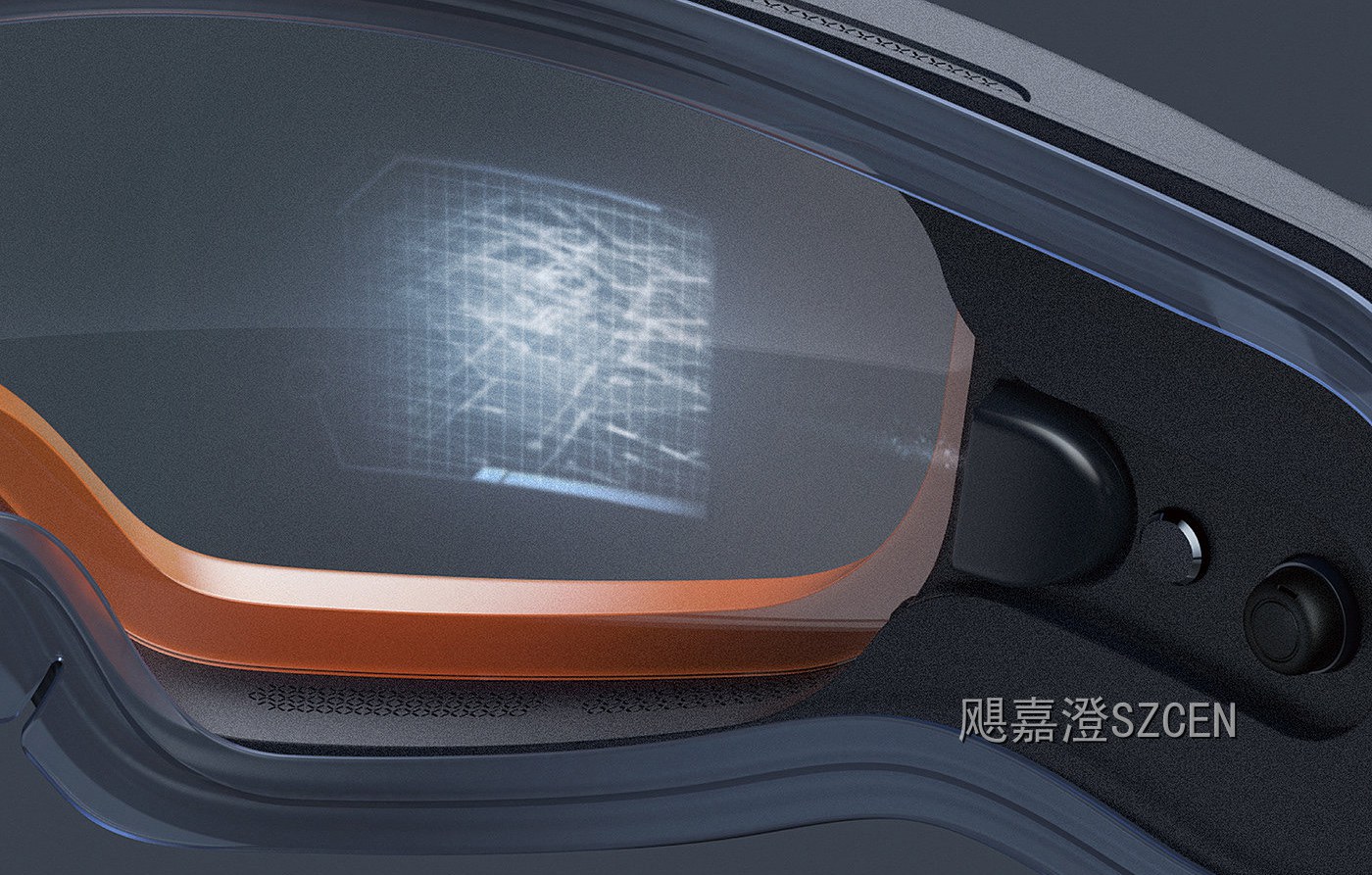

显示模组安装结构：显示单元嵌入主体壳体侧腔，通过卡位与压板固定，光学镜片与显示面之间留出倾角与距离，保证成像清晰；模组引线沿壳体内走线槽排布，不进入视野。

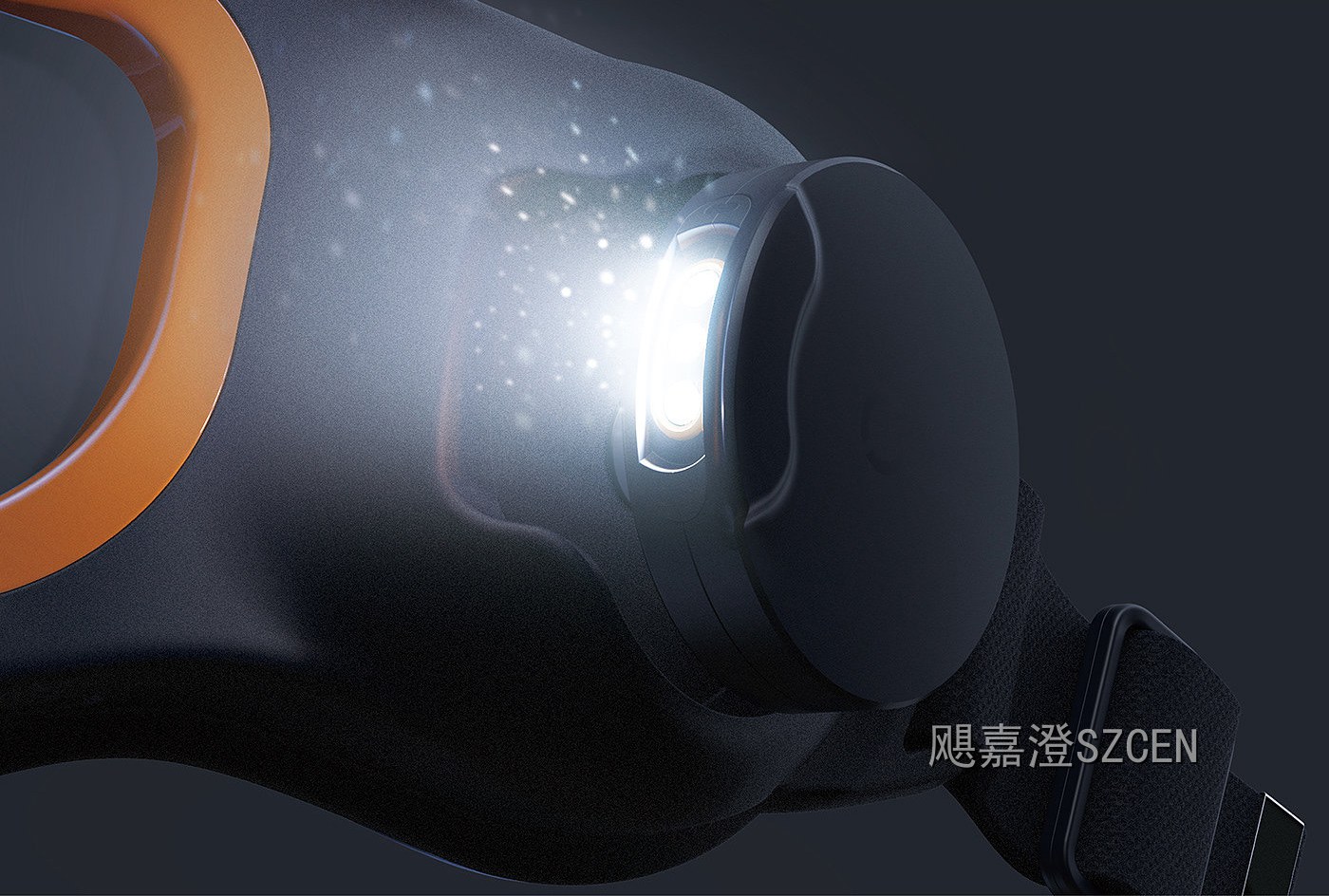

照明与供电结构：照明灯设在壳体侧面，灯窗与壳体平齐，避免挂碰；电池与控制按键集中在同一侧，充电口加防护塞，作业环境潮湿时不影响使用。

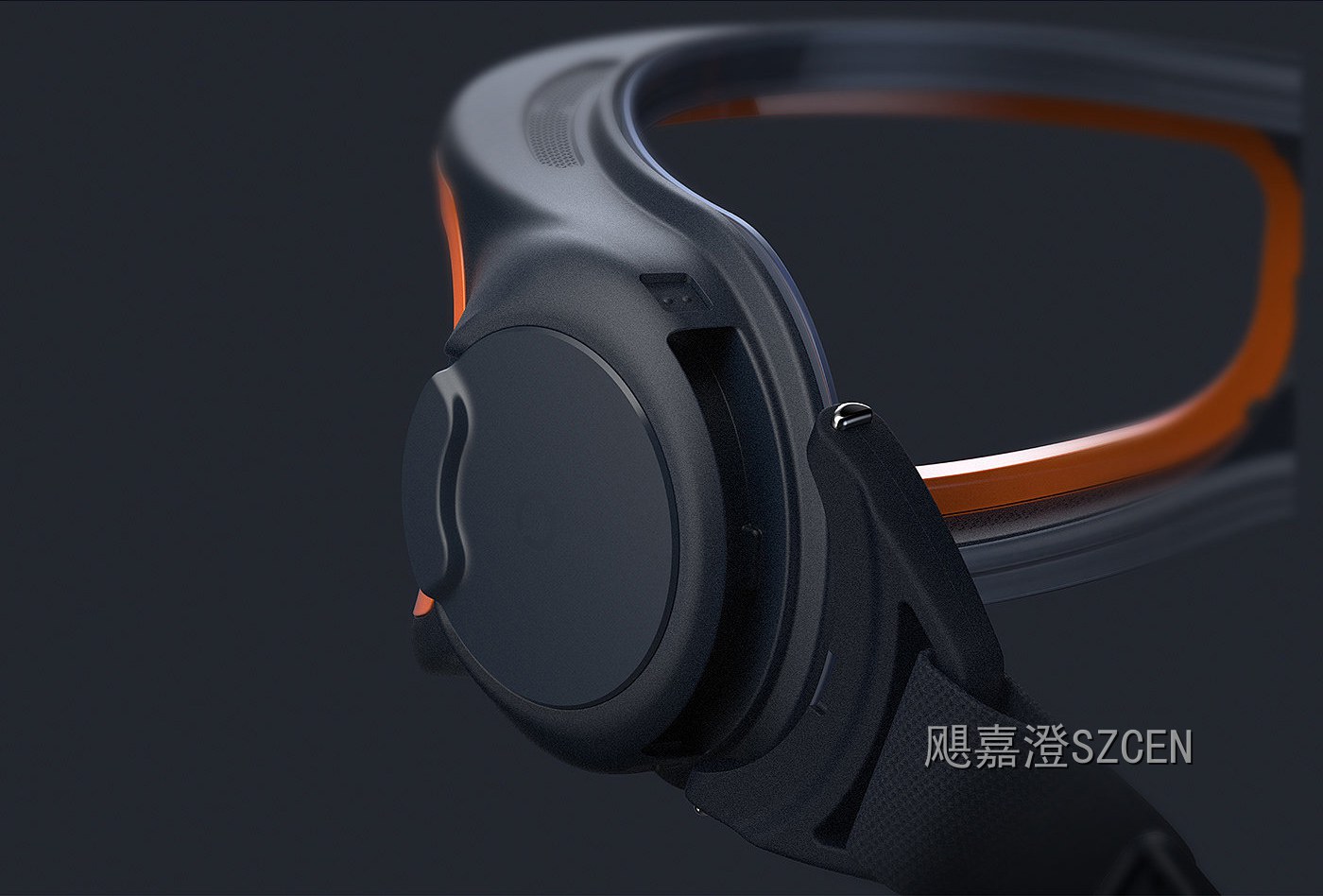

头带调节与佩戴结构：头带采用分段式松紧结构与长度调节扣，受力点落在壳体侧耳的加强区；后脑贴合段做软垫，分散拉力，长时间佩戴不勒不滑。

三、样品制作

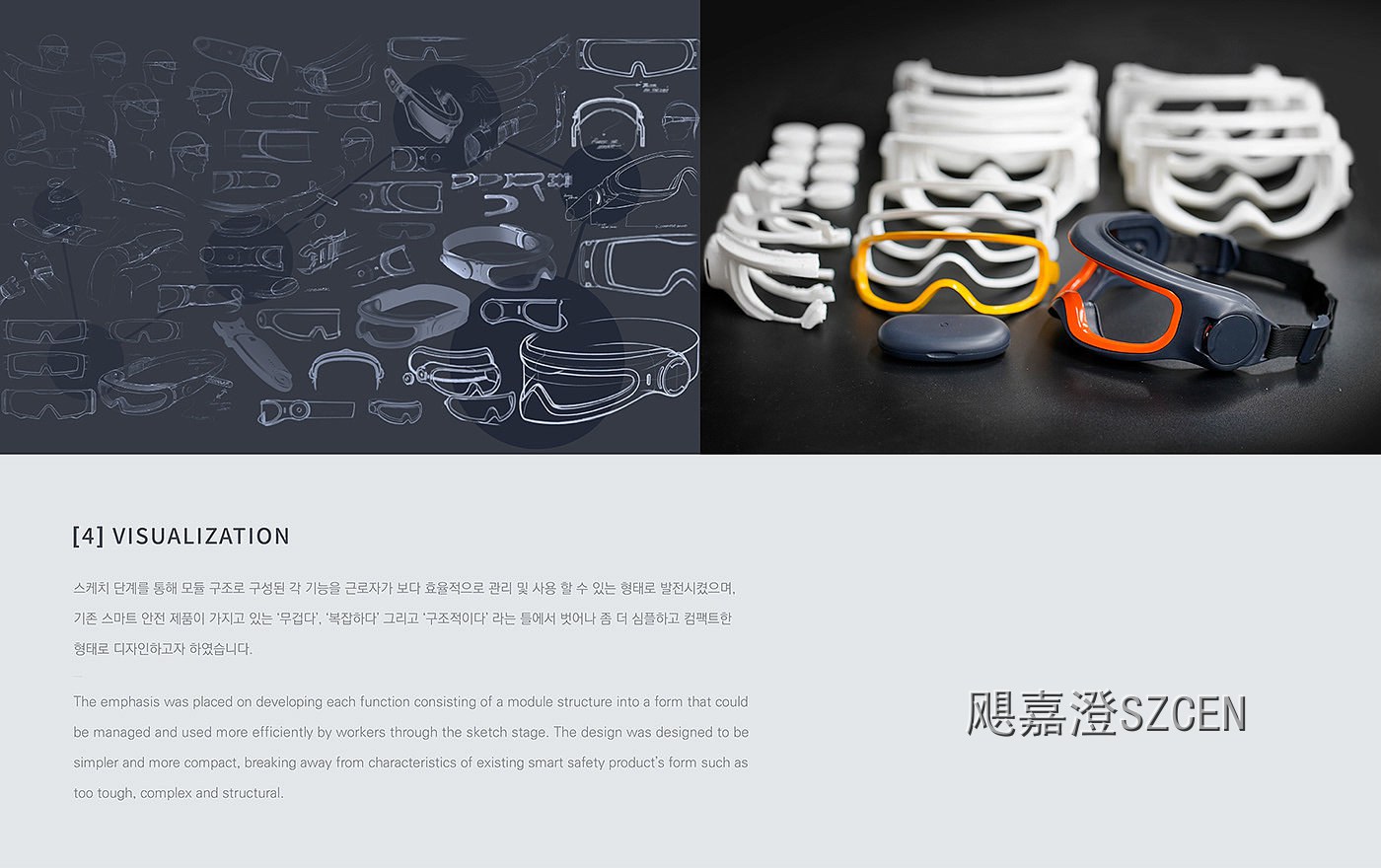

外观手板：数控加工主体壳体与包裹圈，做软胶与硬件的双色件，验证整机轮廓、镜片覆盖率与配色组合效果。

结构样机：三维打印主体配软胶包裹圈与光学镜片，装配快换卡扣、头带与功能模块，测试拆装手感、密封贴合与佩戴稳定性。

功能样机：装入显示模组、照明灯与电池联调，测试成像清晰度、照明亮度、续航表现以及长时间佩戴的舒适度与防雾效果。

整机采用一体弧形包裹造型，黑色软质主体配橙色装饰圈，镜片大面积覆盖视野，形体沿面部轮廓缓和过渡，简洁紧凑、弱化装备感。产品把每个功能都做成可替换的模块：包裹圈、镜片与头带尺寸统一、配色多样，橙色、红色、黄色与蓝色自由组合；镜片与包裹圈通过卡槽与弹性卡扣免工具快换，头带以快插扣单手更换，接口做防呆设计。侧边集成照明灯与显示模块，镜片内侧可投射作业信息，双手占用时也能看到提示；包裹圈以软胶唇边贴合面部形成柔性密封，鼻梁区域加宽过渡减少压痕，头带分段调节并配后脑软垫。配套圆盘收纳盒分格存放备用件，适合焊接、切割、打磨与户外巡检等作业场景。
