工程车操作手柄外壳｜逆向测绘建模设计

本项目为工程机械操作手柄外壳的逆向测绘建模，它是驾驶员每天握持时间最长的部件，长期使用后普遍出现磨损、开裂与变形。原件图纸早已丢失、原模具也已经老化，无法按老图直接复制生产。项目对该手柄外壳做完整逆向：用蓝光扫描仪采集内外表面点云，重建主曲面与内部加强筋、卡扣结构，输出可直接开模的三维数模与二维工程图，兼顾装配配合精度与批量生产效率。

一、扫描测绘（数据采集）

实物检视与尺寸记录：先拍摄外壳六个面并量取关键外形尺寸，作为后续点云校核的基准。

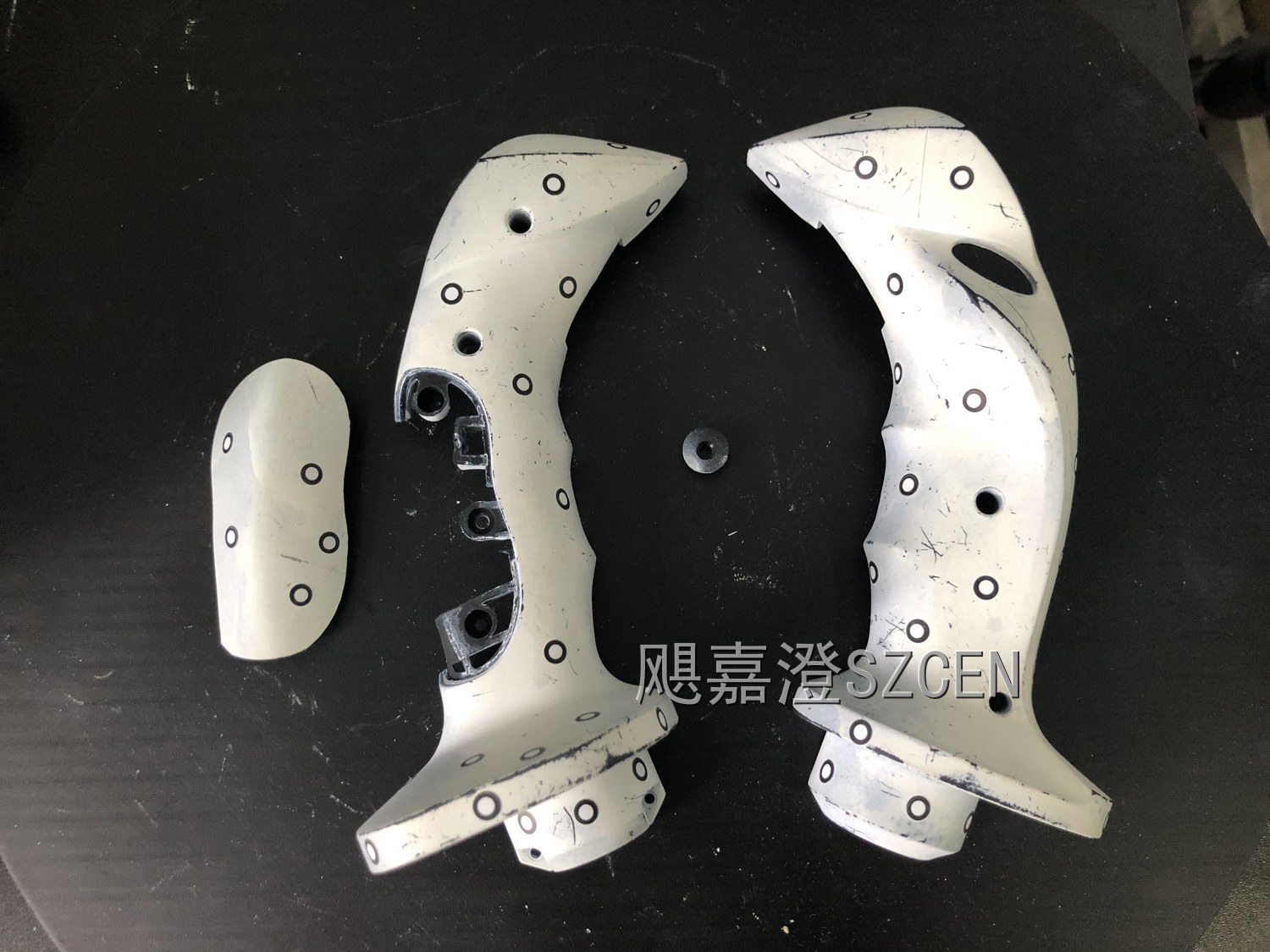

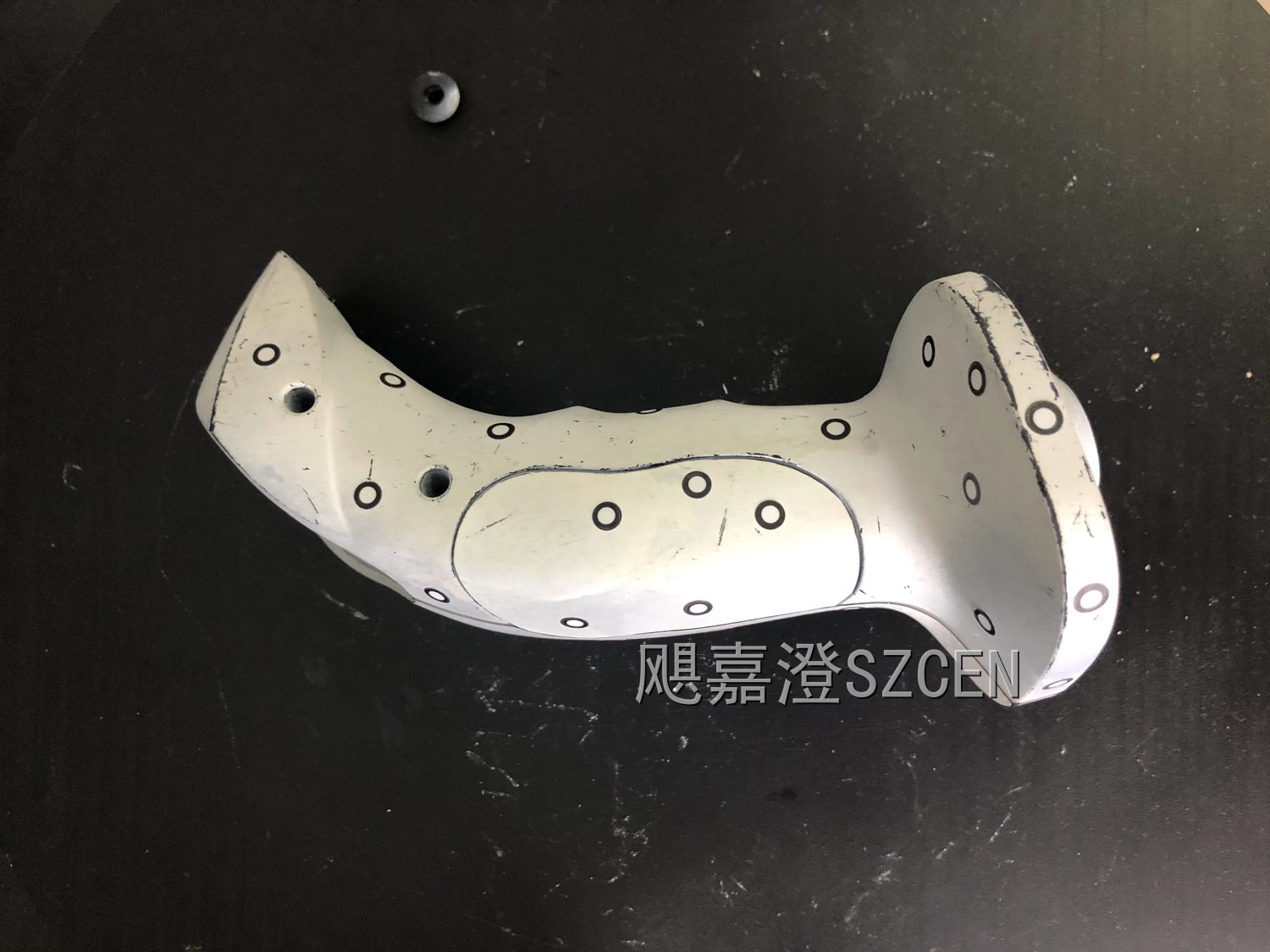

标记点粘贴：在壳体曲面均匀粘贴反光标记点，保证多视角数据能自动拼接、不丢特征。

多站位扫描：用蓝光扫描仪分内外两侧、高低多个站位采集，曲面过渡区适当加密。

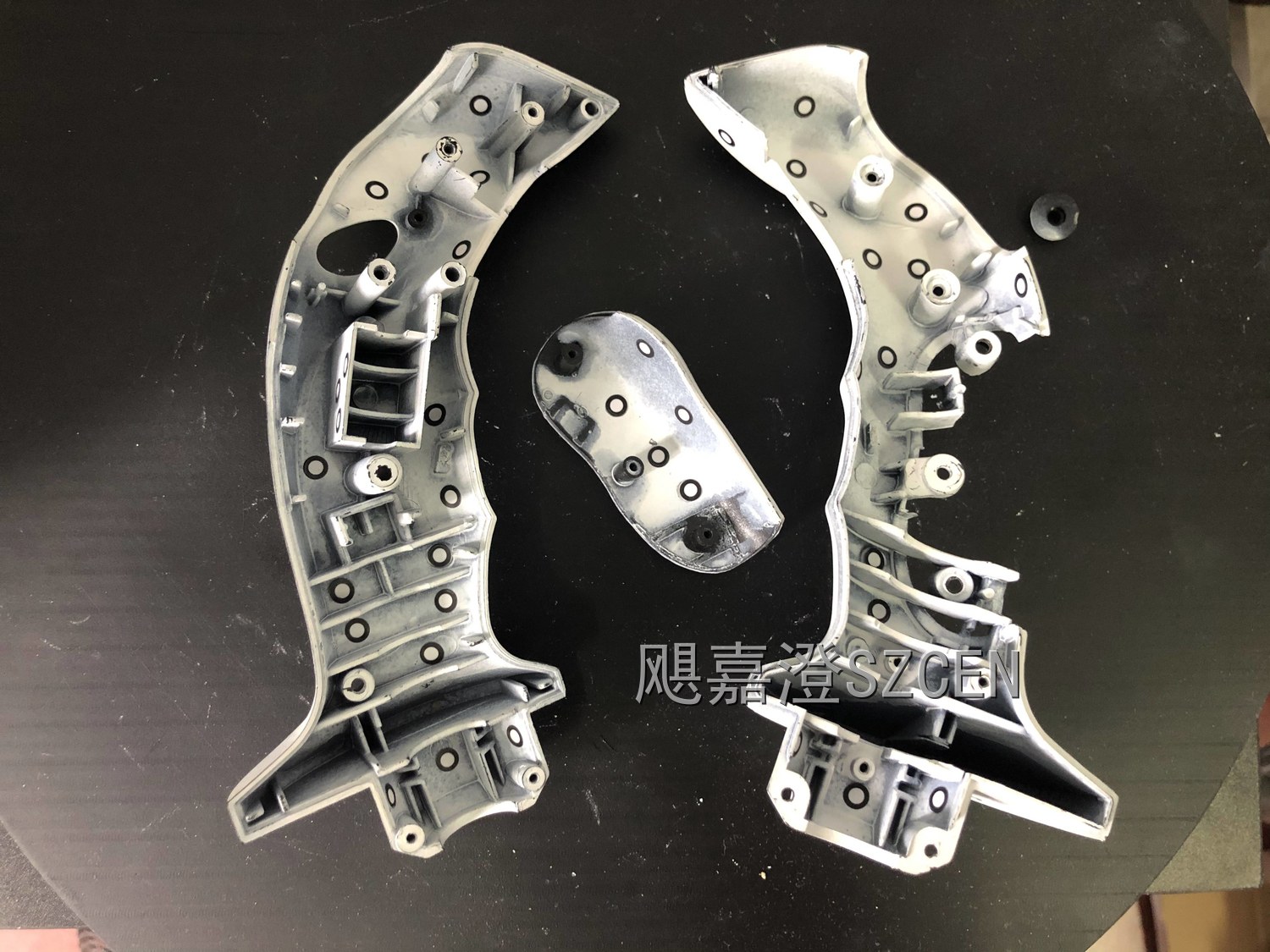

深腔与卡扣补扫：安装孔、卡扣槽等深腔部位换细光斑模式单独补扫，避免出现数据空洞。

数据拼接与检查：把各站数据拼成整体点云后逐面检查重叠度，接缝错位超过阈值的重新补扫。

二、点云处理与三维建模

去噪与精简：滤除台面、夹具等杂点与离散噪点，按曲率自适应精简，保留特征棱线。

基准对齐：按实测外形尺寸把点云摆正到设计坐标系，确定分型方向与拔模基准。

主曲面重构：按点云拟合主曲面，做过渡圆角与渐消面，保证曲面光顺、无波纹褶皱。

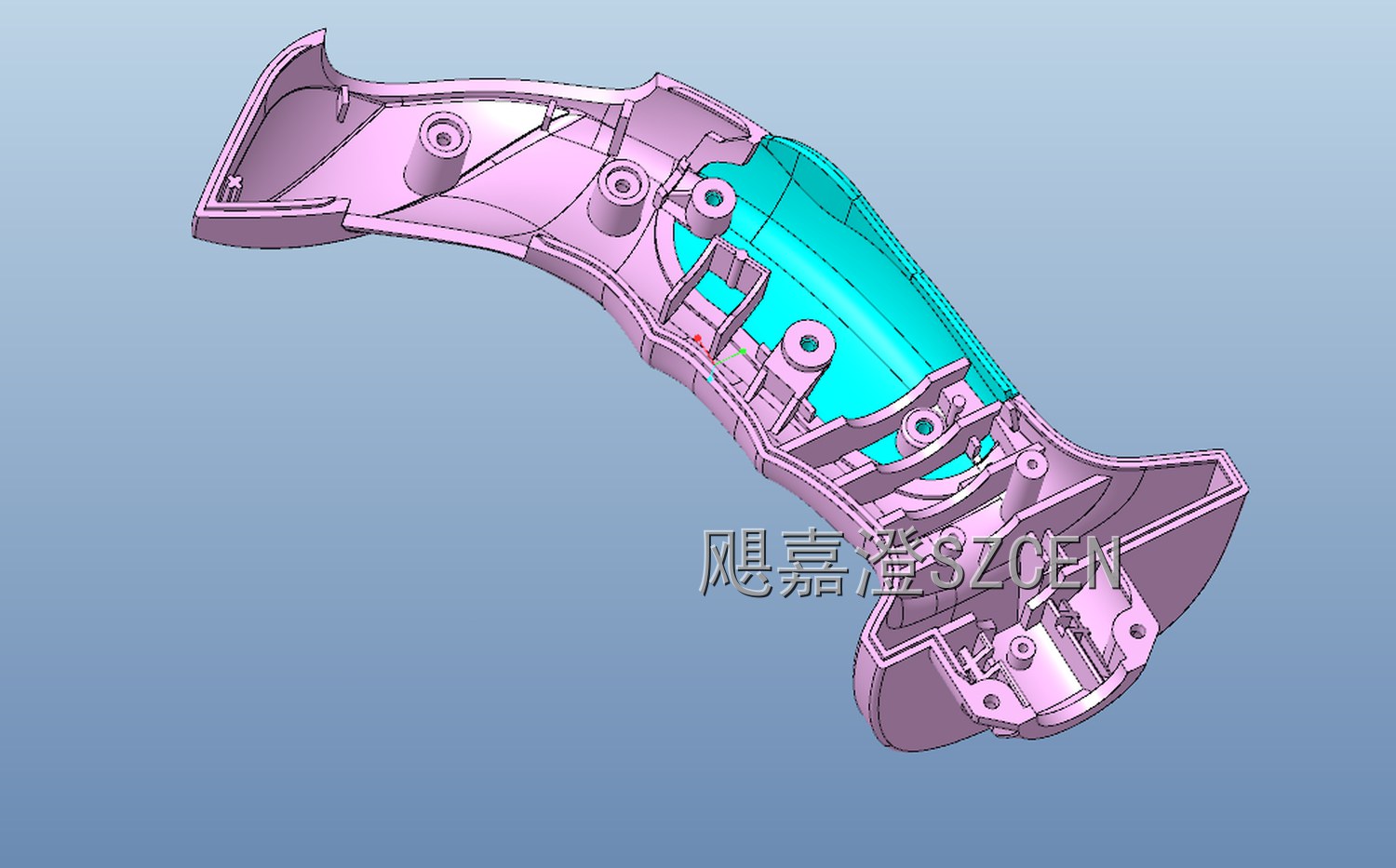

内部结构还原：加强筋、卡扣槽、螺钉柱按点云实测重建，壁厚控制在原件的公差范围内。

分件与配合：按原件分色缝与装配关系把上下壳拆开，留出装配间隙与扣合量。

参数化整理：把关键尺寸整理成可驱动参数，后续改型只需改参数、不必重画。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体偏差比对，输出彩色偏差图谱，确认误差分布。

虚拟装配：上下壳与卡扣、螺钉柱做虚拟装配，检查干涉与间隙，确认装得上、拆得下。

壁厚与强度校核：抽取关键截面量壁厚、核对加强筋位置，保证注塑时不缩水变形。

二维出图：按三维模型输出工程图，标注关键尺寸、公差与材质要求，可直接下厂。

数据交付：交付三维数模、点云原始数据与偏差报告，方便后续改型与备件再生产。

这件手柄外壳没有图纸、原模具也已老化，靠逆向测绘把它完整救了回来。测绘阶段用蓝光扫描仪分内外两侧、多站位采集，深腔与卡扣部位换细光斑单独补扫，拼接后逐面检查重叠度，保证点云没有空洞和错位。建模阶段先滤杂点再按曲率精简，保留特征棱线；主曲面按点云拟合、过渡圆角做光顺处理，内部加强筋、卡扣槽与螺钉柱按实测重建，壁厚控制在原件公差范围内。最后做整体偏差比对与虚拟装配，确认上下壳的扣合量与装配间隙都合理，再输出带公差的二维工程图。一条完整的数据链交到手上，后续改型或重新开模都不用再回到实物。
