项目概述
本项目为自动化数控车床整机钣金外观设计，面向精密车削加工装备企业。传统数控车床外观呆板，操作面板与主机融合度低，外置排屑器造型突兀，整机视觉统一性差；同时存在钣金拼缝杂乱、防护密封性不足、操作维护不便等痛点。项目结合钣金工艺、人机工程、车间安全规范，完成整机外观重塑与防护壳体结构开发，配套一体化排屑装置，兼顾自动化生产场景，提升设备市场辨识度。

一、外观设计（ID）
1. 整机造型

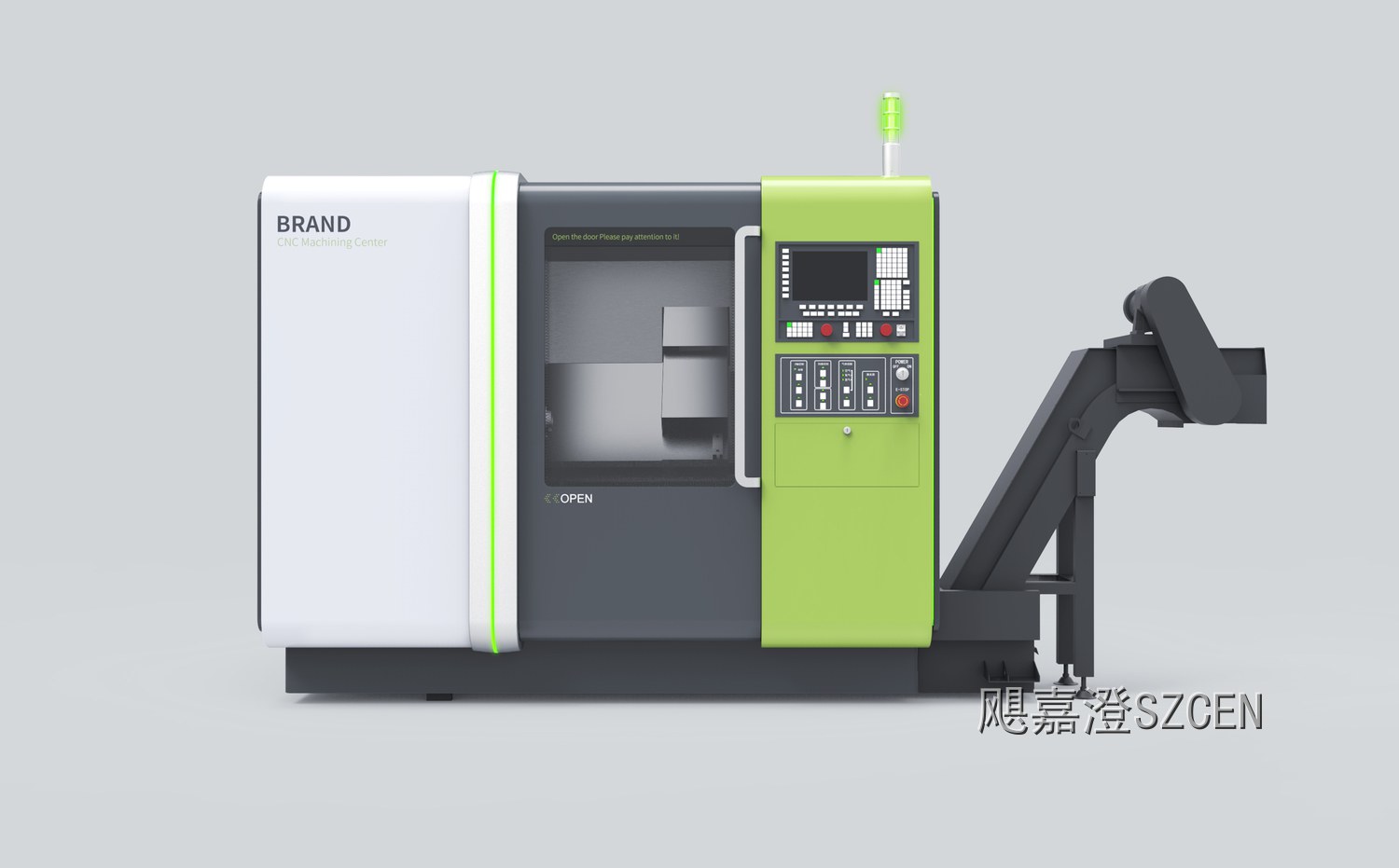

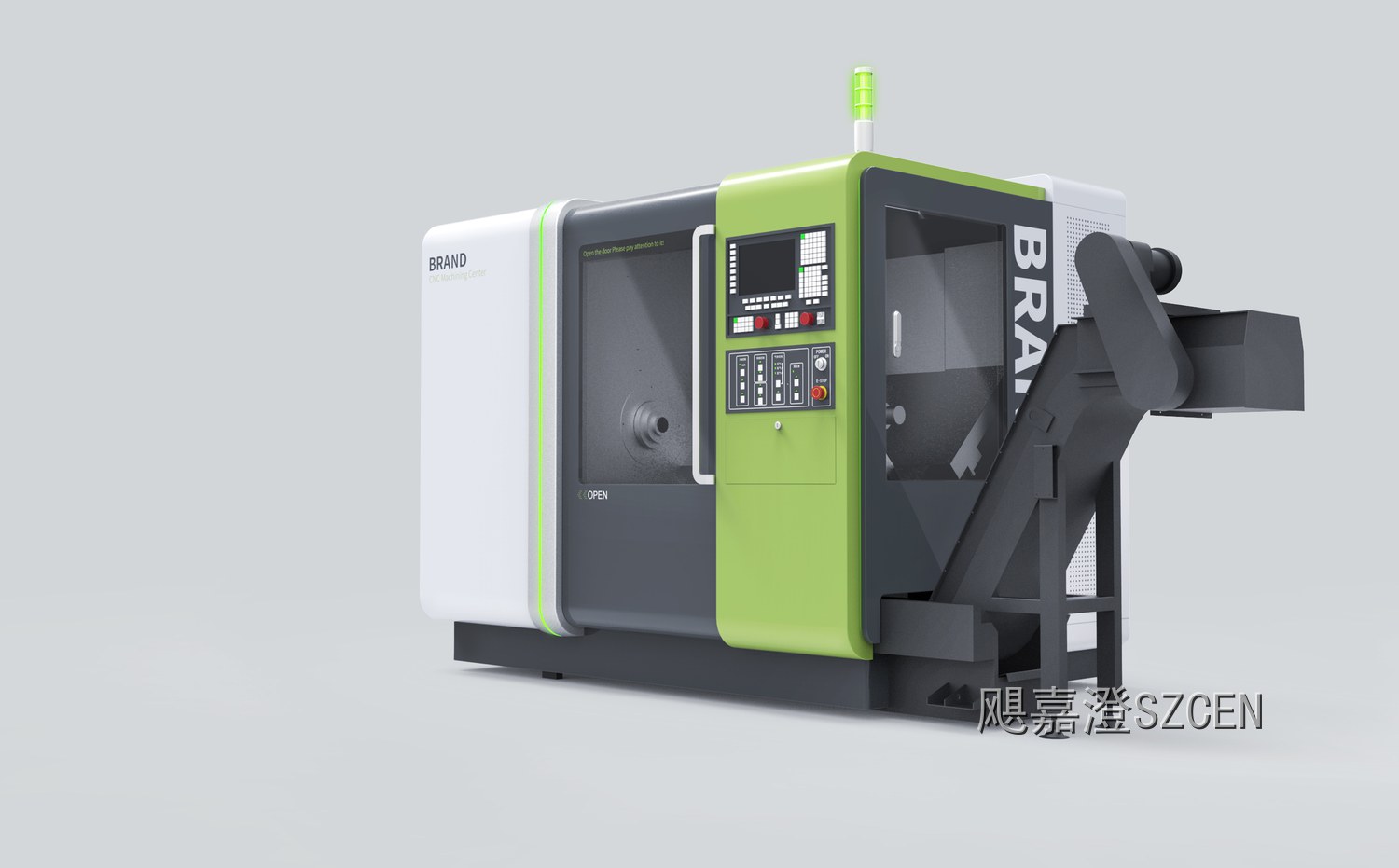

简约圆润块面造型，采用白+深灰+亮绿撞色设计，线条柔和利落，打破传统机床厚重沉闷的视觉感受，色彩识别度高。整机分段清晰，主机舱、操作模组、外置排屑器风格统一。
2. 正面加工舱
中部推拉式防护门，配备大面积钢化观察窗，可直观查看内部车削加工状态；舱门侧边设置把手，开启顺畅，标注安全提示标识。白色机身侧边搭配竖向绿色装饰灯带，增强科技氛围感。
3. 右侧集成操作模组
一体化亮绿色立式操作柜，上下分层布局，上层是数控系统显示屏与按键矩阵，下层为功能控制按钮、急停开关与储物检修门；柜体顶部搭载绿色三色状态指示灯，直观反馈设备运行状态。
4. 外置排屑机构
右侧配套斜置自动排屑器，钣金外壳造型与主机风格统一，一体化设计不割裂，用于自动排出加工铁屑，适配自动化连续加工场景。
5. 材质工艺
主体采用冷轧钢板钣金折弯焊接成型；观察窗使用高强度钢化玻璃；外壳静电喷塑，耐油污、抗磕碰，长期车间使用不易褪色。

亮点标签：自动化数控车床外观设计 | 机床钣金外壳设计 | 数控车削设备ID设计 | 工业装备造型设计 | 自动化加工设备外观

二、结构设计（MD）
1. 钣金壳体模块化分块
整机外壳做合理钣金拆分，适配折弯、焊接工艺，有效控制装配拼缝；钣金壳体与床身预留定位结构，装配精度更高，方便批量生产。
2. 推拉防护门结构
推拉门导轨、锁止机构设计，滑动顺畅可靠；玻璃边框内置密封胶条，阻挡切削液飞溅、铁屑外泄，满足机床安全防护标准；钣金增加加强筋，提升抗冲击能力。
3. 集成操作柜结构
独立操作柜钣金支架，腔体强弱电分离；面板模块可拆卸，便于后期检修、更换屏幕与按键组件，下方检修门方便电气维护。
4. 排屑器连接结构
排屑机钣金支架加固设计，与主机壳体密封对接，防止切削液渗漏；支撑脚高度可调，方便现场调平安装。

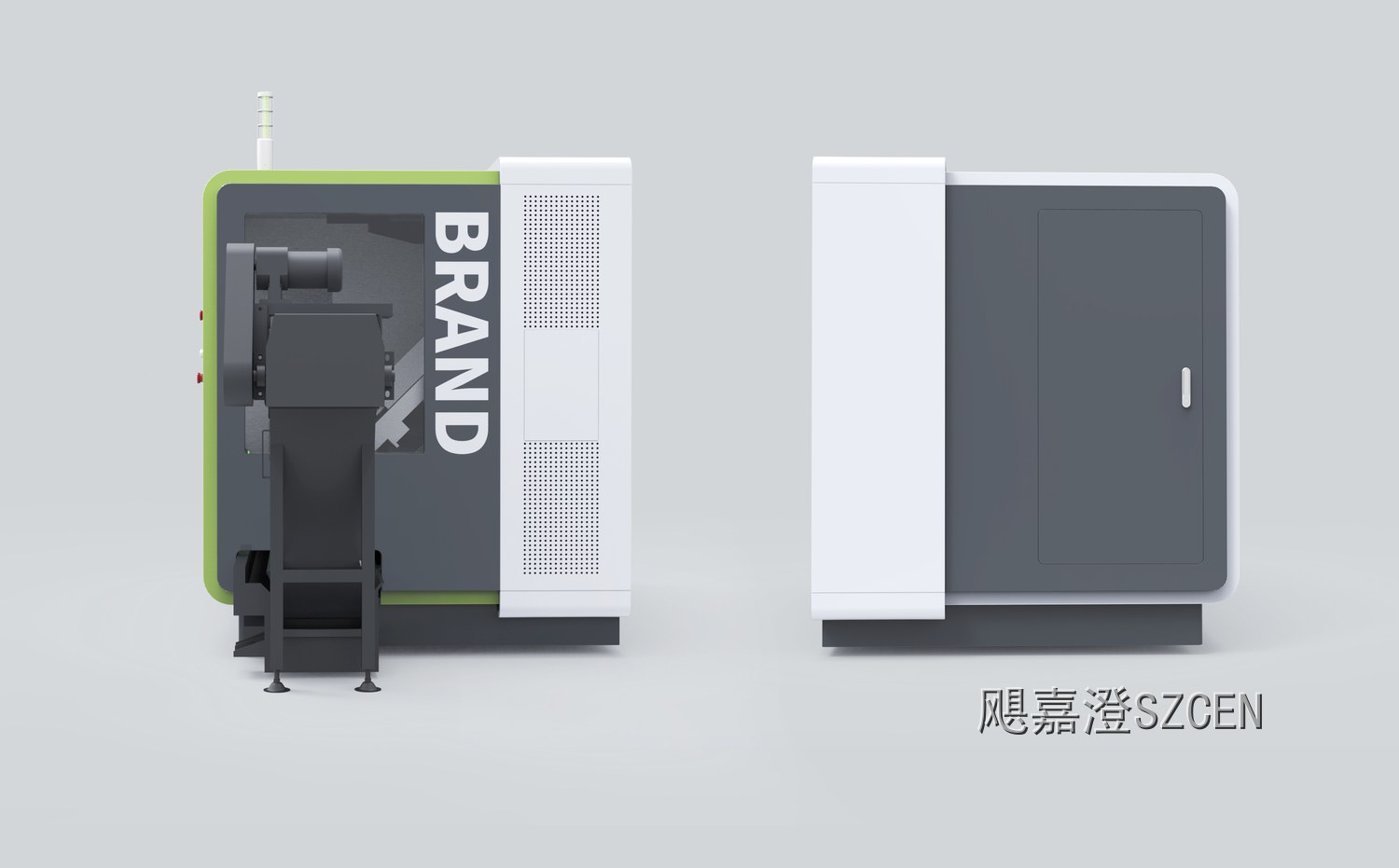

5. 机身防护与检修结构
机身背部、侧面预留可拆卸检修盖板，便于主轴、管路、电气组件维护；舱内钣金设计导流结构，实现切削液定向回流。

亮点标签：机床钣金结构设计 | 数控车床防护壳体 | 推拉门钣金防护结构 | 操作柜模组结构 | 自动排屑钣金结构



三、样品制作
1. 外观手板：CNC加工外观壳体、观察窗、操作柜外壳，喷涂上色，验证整机比例、分块造型与撞色效果。
2. 钣金样机：按拆分图纸制作钣金首件，折弯焊接喷塑，测试装配匹配度、推拉门滑动、拼缝控制。
3. 功能样机：钣金壳体与车床床身、排屑器联调，测试检修便捷性、舱体密封、切削液导流与自动排屑效果。

亮点标签：数控车床钣金手板样机 | 自动化机床钣金首件 | 工业设备外壳打样 | 数控装备样机制作

官网&宣传册精简文案
本项目为自动化数控车床整机钣金外观与结构设计。设备采用白、深灰搭配高亮绿撞色设计，形体简洁现代，识别性强。中部推拉防护门搭配全景钢化观察窗，便于操作人员实时监控车削工况；右侧一体化集成操作柜，分层布局数控系统与控制按钮，顶部搭载状态指示灯；配套同风格外置自动排屑器，适配自动化连续加工场景。整机采用模块化钣金拆分，兼顾钣金加工工艺、装配精度与车间安全防护；舱内导流密封结构，有效阻挡铁屑与切削液飞溅，多处可拆卸盖板便于设备检修维护。
