自动化产线设备产线赋码机外观设计

 项目概述
本项目为在线式产线赋码机整机工业设计，用于流水线产品标识赋码、在线检测，适配工厂自动化生产线集成。原有设备外观杂乱，操作屏布局不合理，进出料输送机构与主机融合度差，设备移动与维护不便。项目围绕产线集成需求、人机操作、钣金工艺进行整机外观与壳体结构开发，兼顾流水线对接、防尘防护、便捷运维，提升设备精致感与品牌形象。

一、外观设计（ID）

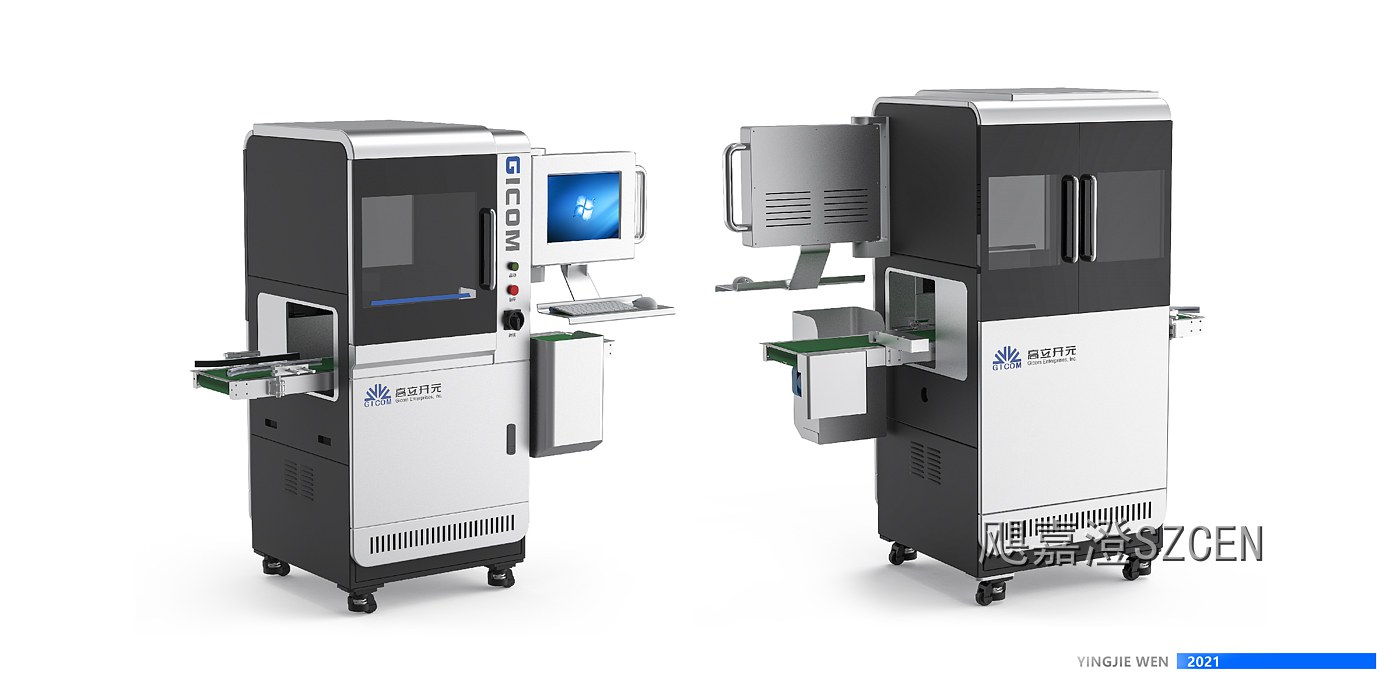

1. 整机造型
立式方正简约造型，银灰为主色调，黑色观察窗做视觉分割，线条干净利落，精致干练，适配无尘车间、自动化产线环境；整机竖向分层，上部工作腔、中部机身、底部移动基座，层次清晰。

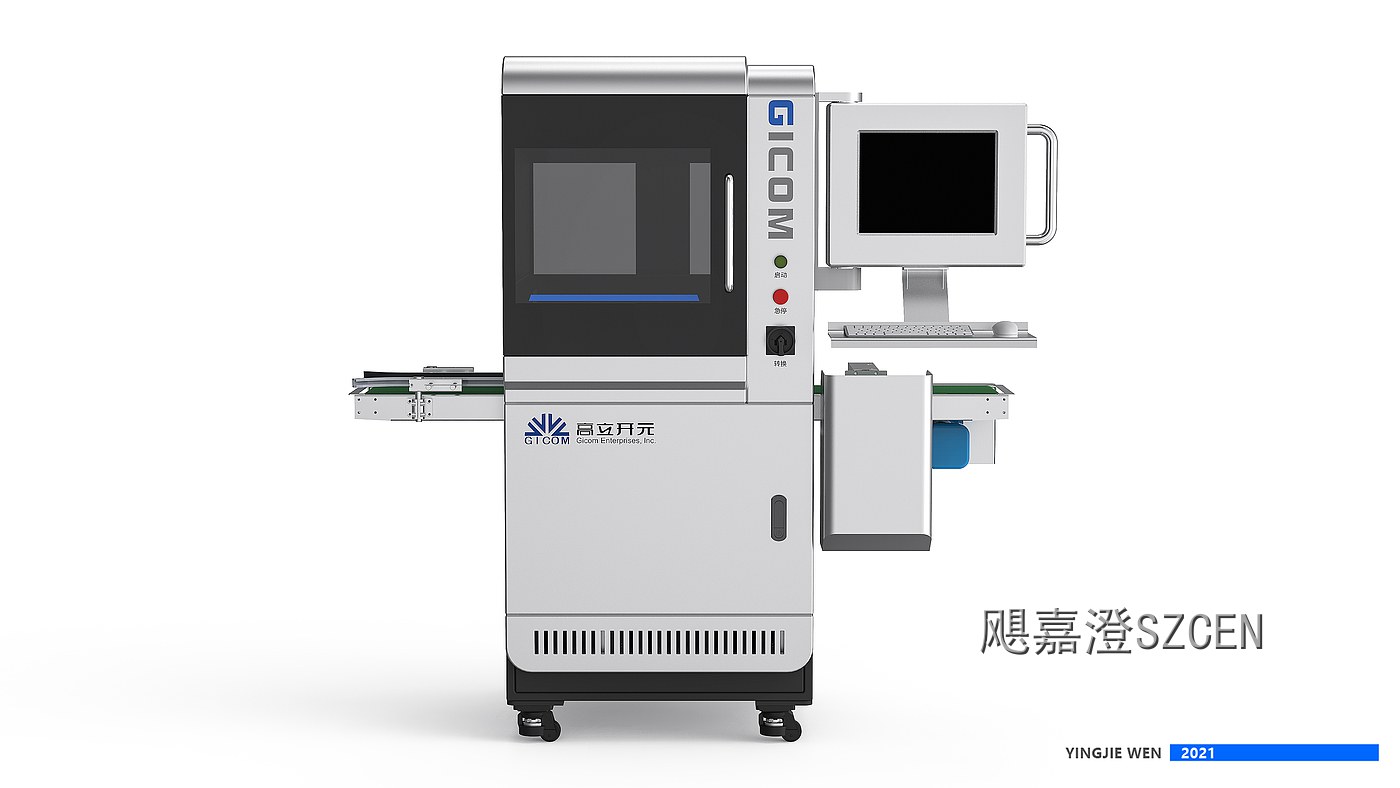

2. 正面工作舱
上部黑色封闭式可视舱门，大面积观察窗，内置赋码作业工位；竖向金属拉手便于开门检修；舱门侧边集成启动、急停按钮，就近操作，符合人机习惯。

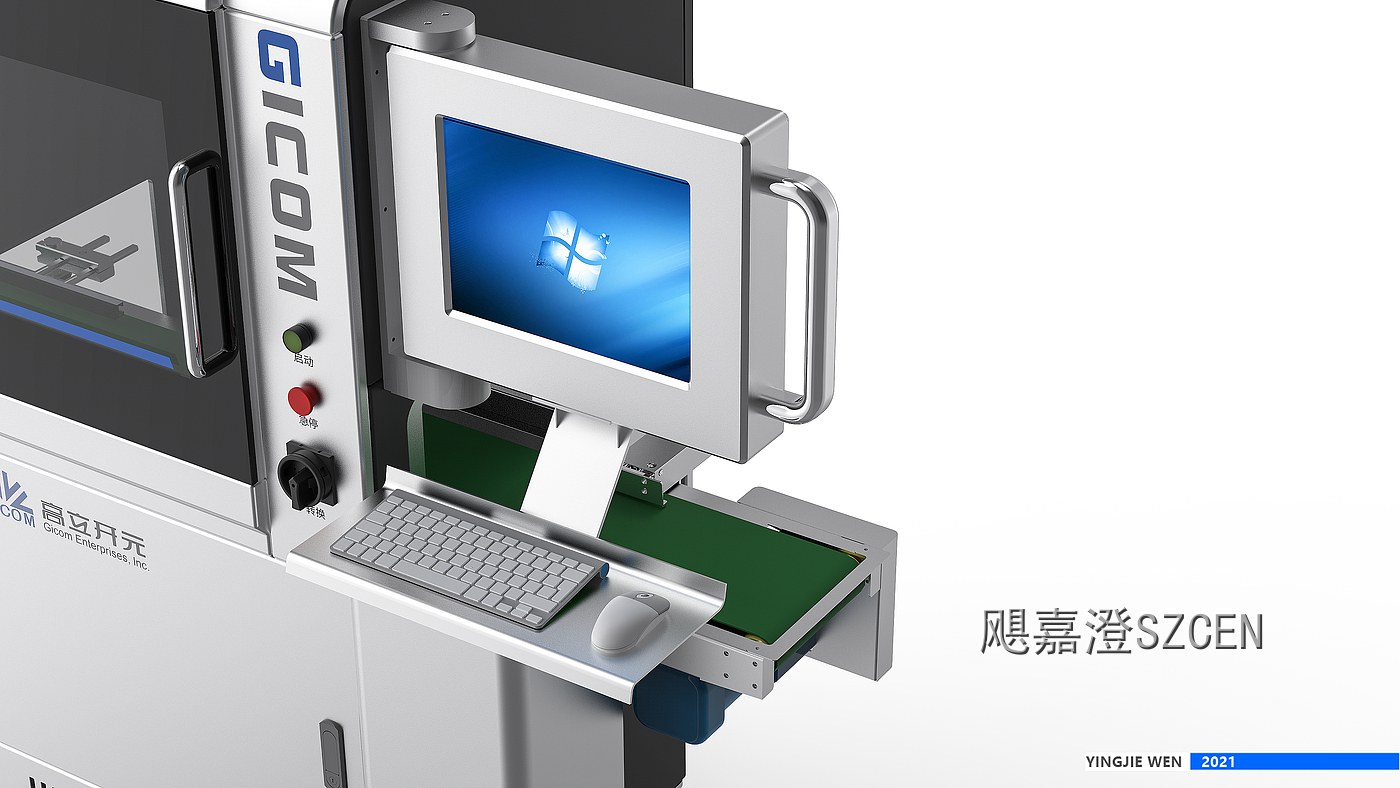

3. 外置人机操作模组
右侧悬臂式可旋转显示器支架，搭载独立显示器、键盘鼠标托盘；支架可多角度调节，适配不同工位操作视角，不占用产线空间。
4. 输送与附属模块
左右贯通式皮带输送通道，可直接对接上下游产线；侧面集成小型附属料盒模块；底部带静音脚轮+支撑调平脚，方便产线移位与固定。机身正面预留品牌LOGO区域，底部通长散热格栅。
5. 材质工艺
主体钣金冷轧钢板折弯成型；观察窗采用亚克力/钢化玻璃；外壳静电喷塑，防尘易清洁，满足车间生产环境要求。

亮点标签：产线赋码机外观设计 | 自动化流水线设备 | 工业钣金设备ID设计 | 在线赋码设备造型 | 产线集成设备外观

二、结构设计（MD）
1. 立式钣金壳体模块化结构
整机钣金分块合理，降低折弯焊接难度，控制装配拼缝；壳体内部预留电控仓、赋码组件安装空间，强弱电分区布局。
2. 工作舱门结构
舱门铰链与锁扣结构设计，关闭后实现防尘防护；观察窗密封结构，阻挡粉尘进入作业腔，保护内部光学、赋码组件。
3. 悬臂显示屏支架结构
旋转悬臂钣金支架，承重结构加强，可锁紧定位；键盘托盘一体化设计，走线隐藏，避免线缆外露干涉产线。

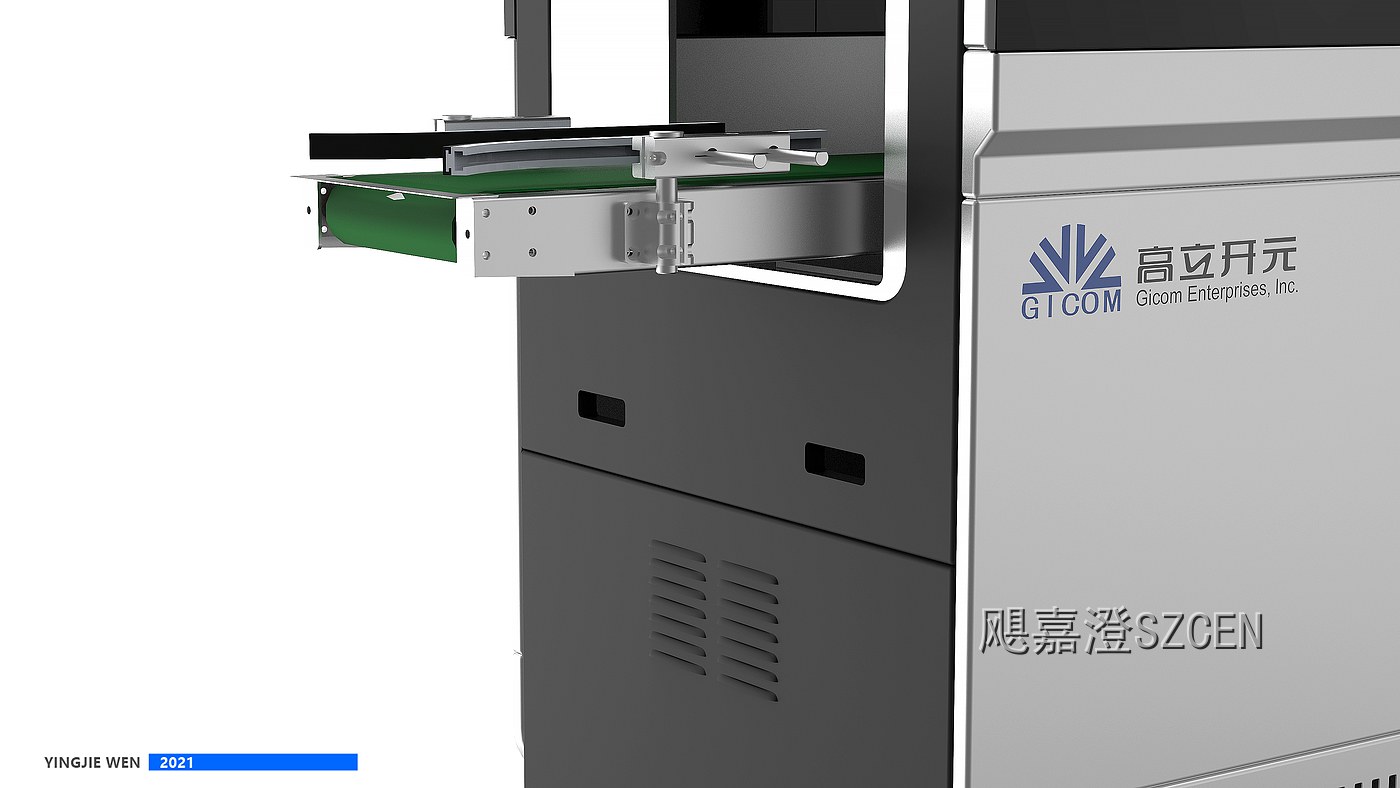

4. 输送对接与附属模块
左右输送支架可拆卸，适配不同产线高度；侧面料盒独立钣金模组，快速拆装维护。底部脚轮+调平支撑复合结构，移动后快速锁止调平。
5. 散热与检修结构
底部长条通风格栅，内部设置防尘滤网；机身侧面设置检修门，方便电控、赋码模块检修维护。

亮点标签：自动化设备钣金结构 | 赋码机壳体结构 | 悬臂操作屏支架结构 | 流水线输送对接结构 | 工业设备防尘防护结构



三、样品制作
1. 外观手板：CNC加工壳体、舱门、悬臂支架，喷涂上色，验证整机比例、造型配色。
2. 钣金样机：钣金折弯、焊接、喷塑制作首件，测试装配精度、舱门开合、悬臂转动。
3. 功能样机：钣金壳体与赋码模组、输送线联调，测试防尘散热、产线对接、操作便捷性。

亮点标签：产线赋码机钣金手板样机 | 自动化设备钣金首件 | 工业设备外壳打样 | 流水线装备样机制作

官网&宣传册精简文案
本项目为在线式产线赋码机整机外观与钣金结构设计。设备采用立式简约造型，银灰主体搭配黑色可视作业舱，可无缝对接自动化流水线。正面封闭作业舱配备观察窗，方便查看赋码作业状态，舱体就近集成启停与急停按键；右侧搭载可旋转悬臂操作屏，显示器与键鼠托盘一体化，适配多角度操作。设备左右贯通输送通道，兼容上下游产线对接；底部脚轮搭配调平支撑，便于产线移位固定。整机模块化钣金壳体，具备良好防尘防护性能，底部散热格栅保障内部光学元器件稳定工作，多处检修门方便设备运维。
